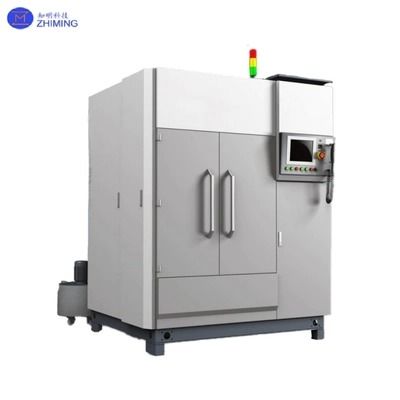

मल्टी-वायर डायमंड सॉइंग मशीन एक उन्नत सटीक स्लाइसिंग समाधान है जिसे बेहद कठोर और नाजुक सामग्रियों के लिए डिज़ाइन किया गया है। समानांतर में व्यवस्थित कई हीरे-जड़ित तारों का उपयोग करके, सिस्टम एक साथ कई वेफर्स को काटने में सक्षम है, जो उच्च दक्षता और सटीकता सुनिश्चित करता है। यह सिलिकॉन कार्बाइड (SiC), नीलम, गैलियम नाइट्राइड (GaN), क्वार्ट्ज और तकनीकी सिरेमिक के प्रसंस्करण में व्यापक रूप से अपनाया जाता है, जो इसे बड़े पैमाने पर उत्पादन के लिए अर्धचालक, फोटोवोल्टिक और एलईडी उद्योगों में अपरिहार्य बनाता है।
सिंगल-वायर कटिंग उपकरण के विपरीत, यह मल्टी-वायर प्लेटफ़ॉर्म प्रति चक्र दर्जनों से सैकड़ों स्लाइस को सक्षम बनाता है, जो उत्कृष्ट सतह अखंडता (Ra < 0.5 μm) और आयामी सटीकता (±0.02 मिमी) को बनाए रखते हुए थ्रूपुट को बढ़ाता है। इसकी मॉड्यूलर संरचना में स्वचालित वायर-टेंशन नियंत्रण, वर्कपीस हैंडलिंग और वास्तविक समय की निगरानी शामिल है, जो इसे निरंतर औद्योगिक संचालन के लिए उपयुक्त बनाती है।
| आइटम | पैरामीटर | आइटम | पैरामीटर |
|---|---|---|---|
| अधिकतम कार्य आकार (वर्ग) | 220×200×350 मिमी | ड्राइव मोटर | 17.8 kW ×2 |
| अधिकतम कार्य आकार (गोल) | Φ205×350 मिमी | वायर ड्राइव मोटर | 11.86 kW ×2 |
| स्पिंडल रिक्ति | Φ250 ±10 × 370 × 2 अक्ष (मिमी) | वर्कटेबल लिफ्ट मोटर | 2.42 kW ×1 |
| मुख्य अक्ष | 650 मिमी | स्विंग मोटर | 0.8 kW ×1 |
| वायर रनिंग स्पीड | 1500 मीटर/मिनट | व्यवस्था मोटर | 0.45 kW ×2 |
| वायर व्यास | Φ0.12–0.25 मिमी | तनाव मोटर | 4.15 kW ×2 |
| लिफ्ट गति | 225 मिमी/मिनट | स्लरी मोटर | 7.5 kW ×1 |
| अधिकतम वर्कटेबल रोटेशन | ±12° | स्लरी भंडारण | 300 एल |
| स्विंग कोण | ±3° | शीतलक प्रवाह | 200 एल/मिनट |
| स्विंग आवृत्ति | ~30 बार/मिनट | तापमान नियंत्रण सटीकता | ±2 °C |
| फीड दर | 0.01–9.99 मिमी/मिनट | पावर वोल्टेज | 335+210 (मिमी²) |
| वायर फीड दर | 0.01–300 मिमी/मिनट | संपीड़ित हवा | 0.4–0.6 एमपीए |
| आयाम | 3550×2200×3000 मिमी | वज़न | 13,500 किलो |
मल्टी-वायर मोशन सिस्टम
हीरे के तार सटीक पुली द्वारा निर्देशित, 1500 मीटर/मिनट तक की गति से सिंक्रोनस रूप से चलते हैं। क्लोज्ड-लूप नियंत्रण वायर टेंशन (15–130 N) को बनाए रखता है, जिससे टूटने और विचलन का जोखिम कम होता है।
सटीक फीड और पोजिशनिंग
उच्च-रिज़ॉल्यूशन सर्वो मोटर ±0.005 मिमी पोजिशनिंग सटीकता सुनिश्चित करते हैं। वैकल्पिक लेजर या विज़न अलाइनमेंट जटिल ज्यामिति के लिए बेहतर परिणाम प्रदान करता है।
शीतलन और चिप हटाना
उच्च दबाव वाला तरल पदार्थ (पानी/तेल आधारित) कटिंग ज़ोन को ठंडा करता है और मलबे को हटाता है, जिससे माइक्रो-क्रैक्स को रोका जा सकता है और मल्टी-स्टेज निस्पंदन के माध्यम से शीतलक उपयोगिता का विस्तार होता है।
इंटेलिजेंट कंट्रोल सिस्टम
B&R सर्वो ड्राइवर (<1 ms प्रतिक्रिया) वायर स्पीड, फीड रेट और टेंशन को गतिशील रूप से समायोजित करते हैं। रेसिपी प्रबंधन और वन-टच स्विचिंग उत्पादन को सरल बनाते हैं।
उच्च-थ्रूपुट कटिंग
1500 मीटर/मिनट तक की वायर स्पीड प्रति ऑपरेशन 50–200 स्लाइस को सक्षम करती है, जो सिंगल-वायर सिस्टम पर उत्पादकता को 5–10× बढ़ाती है। केरफ लॉस <100 μm सामग्री उपयोग को 40% तक बढ़ाता है।
इंटेलिजेंट प्रिसिजन कंट्रोल
±0.5 N की टेंशन कंट्रोल सटीकता विभिन्न कठोर सब्सट्रेट पर स्थिर कटिंग सुनिश्चित करती है। 10" HMI पैनल रेसिपी स्टोरेज और रिमोट मॉनिटरिंग कार्यों के साथ वास्तविक समय के प्रोसेस डेटा को प्रदर्शित करता है।
लचीला मॉड्यूलर डिज़ाइन
विभिन्न कटिंग चरणों के लिए 0.12–0.45 मिमी से वायर व्यास का समर्थन करता है। स्वचालित बड़े पैमाने पर उत्पादन के लिए रोबोटिक लोडिंग/अनलोडिंग उपलब्ध है।
औद्योगिक स्थायित्व
कठोर कास्ट/फोर्ज्ड मशीन फ्रेम विरूपण को सीमित करता है (8000 घंटे का सेवा जीवन।
अर्धचालक: EV पावर मॉड्यूल के लिए SiC वेफर्स, 5G RF चिप्स के लिए GaN सब्सट्रेट।
फोटोवोल्टिक्स: ±10 μm मोटाई एकरूपता के साथ सिलिकॉन इनगॉट की हाई-स्पीड कटिंग।
एलईडी और ऑप्टिक्स: एलईडी एपिटैक्सी और एज चिपिंग के साथ ऑप्टिकल घटकों के लिए नीलम सब्सट्रेट <20 μm।
एडवांस्ड सिरेमिक्स: एयरोस्पेस हीट-मैनेजमेंट पार्ट्स के लिए एल्यूमिना और एएलएन स्लाइसिंग।
A1: यह SiC, GaN, नीलम, क्वार्ट्ज, सिरेमिक और मोनो/पॉलीक्रिस्टलाइन सिलिकॉन जैसी अल्ट्रा-हार्ड और भंगुर सामग्रियों के लिए डिज़ाइन किया गया है। अनुप्रयोगों में अर्धचालक, फोटोवोल्टिक्स, एलईडी और उन्नत सिरेमिक शामिल हैं।
A2:
प्रति चक्र दर्जनों से सैकड़ों वेफर्स काटता है, 5–10× उच्च थ्रूपुट;
केरफ लॉस <100 μm, सामग्री उपयोग को 30–40% तक बढ़ाता है;
उच्च सटीकता (±0.02 मिमी) और उत्कृष्ट सतह गुणवत्ता (Ra <0.5 μm) बनाए रखता है।
A3:
उच्च गति वाले B&R सर्वो ड्राइव <1 ms प्रतिक्रिया;
क्लोज्ड-लूप वायर टेंशन कंट्रोल (15–130 N);
सर्वो-संचालित वर्कटेबल ±0.005 मिमी पोजिशनिंग सटीकता के साथ;
जटिल ज्यामिति के लिए वैकल्पिक विज़न/लेजर अलाइनमेंट।
A4:
वर्ग वर्कपीस: 220 × 200 × 350 मिमी;
गोल वर्कपीस: Φ205 × 350 मिमी;
वायर स्पीड 1500 मीटर/मिनट तक;
50–200 स्लाइस प्रति रन, सामग्री और वायर व्यास पर निर्भर करता है।
A5:
उच्च दबाव वाला पानी- या तेल-आधारित शीतलक थर्मल प्रभावों को कम करता है;
मल्टी-स्टेज निस्पंदन शीतलक जीवन का विस्तार करता है;
प्रभावी रूप से एज चिपिंग और माइक्रो-क्रैक्स को कम करता है।
A6:
डायमंड वायर व्यास रेंज: 0.12–0.45 मिमी, प्रति प्रक्रिया चयन योग्य;
सिरेमिक या टंगस्टन कार्बाइड कोटिंग के साथ गाइड व्हील, >8000 घंटे का लाइफटाइम;
वायर ड्यूरेबिलिटी सामग्री और प्रक्रिया पर निर्भर करती है, लेकिन सिंगल-वायर सिस्टम की तुलना में अधिक स्थिर है।
