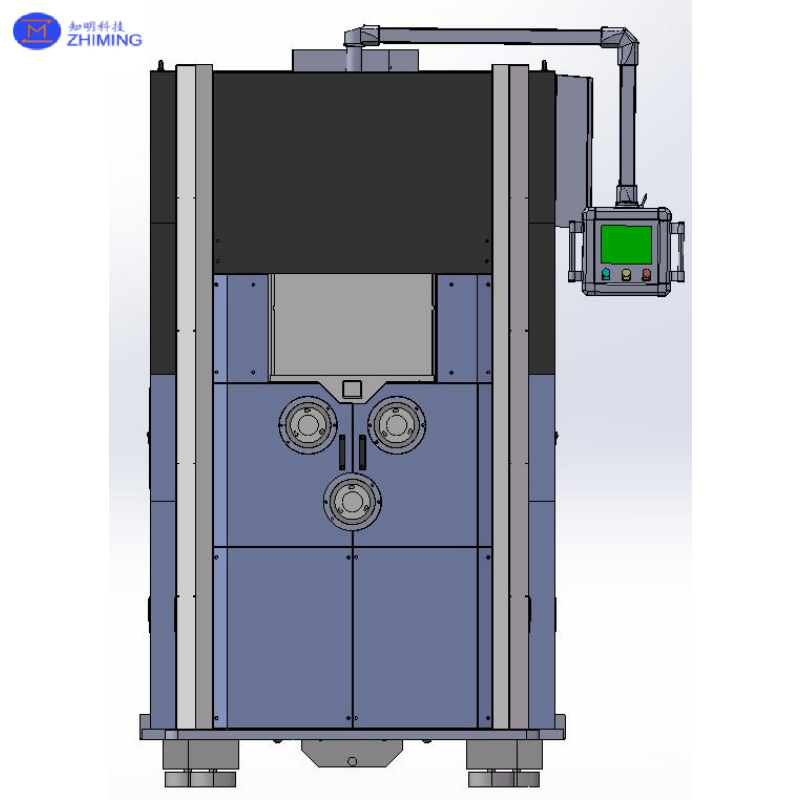

हाई-प्रिसिजन वायर सॉ JSZ1231D

उत्पाद अवलोकन

JSZ1231D हाई-प्रिसिजन वायर सॉ को सेमीकंडक्टर उद्योग में प्रिसिजन स्लाइसिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह सेमीकंडक्टर इनगॉट्स और अन्य कठोर और भंगुर सामग्रियों की उच्च-दक्षता, उच्च-सटीकता स्लाइसिंग के लिए उपयुक्त है।

मशीन में उच्च-कठोरता एकीकृत संरचना, उच्च-गति मुख्य रोलर ड्राइव सिस्टम, सटीक तार तनाव नियंत्रण, हाइड्रोलिक वर्कपीस क्लैंपिंग और एक स्थिर नियंत्रण प्रणाली है। यह 2,200 मीटर/मिनट तक की अधिकतम तार गति, ±0.01 मिमी की कटिंग सटीकता और 0.05 मिमी से कम की न्यूनतम स्लाइस मोटाई का समर्थन करता है, जिससे यह सेमीकंडक्टर वेफर प्रोसेसिंग के लिए उपयुक्त है जहाँ सटीकता, स्थिरता और सामग्री का उपयोग महत्वपूर्ण है।

मुख्य तकनीकी विनिर्देश

• अधिकतम वर्कपीस आकार: W90 × H220 × L450 मिमी
• अधिकतम वर्कपीस लंबाई: 450 मिमी
• अधिकतम तार गति: 2,200 मीटर/मिनट
• अधिकतम तार भंडारण क्षमता: 100 किमी
• तार व्यास रेंज: 0.014–0.1 मिमी
• तार तनाव नियंत्रण रेंज: 0–15 एन
• फीड स्ट्रोक: ≤220 मिमी
• कटिंग फीड गति: 0.01–5 मिमी/मिनट, समायोज्य
• रैपिड फीड गति: 200 मिमी/मिनट
• स्लरी टैंक क्षमता: 300 लीटर
• वर्कपीस क्लैंपिंग: स्वचालित हाइड्रोलिक क्लैंपिंग
• अधिकतम मुख्य रोलर गति: <4,500 आरपीएम
• अधिकतम मुख्य रोलर व्यास: Ø160 मिमी
• मुख्य रोलर: 3 पीस + 3 स्पेयर पीस
• कटिंग मोड: नीचे की ओर फीड
• तार चलने का मोड: रेसिप्रोकेटिंग या एक-तरफ़ा संचालन
• बिजली की आपूर्ति: तीन-चरण चार-तार एसी 380V ±10%, 50/60 हर्ट्ज
• मशीन आयाम: लगभग L1750 × W1600 × H2900 मिमी
• मशीन का वजन: लगभग 8 टन

मुख्य लाभ

मशीन एक कॉम्पैक्ट संरचनात्मक डिजाइन को अपेक्षाकृत छोटे पदचिह्न के साथ अपनाती है। मशीन बॉडी उच्च-शक्ति वाले स्टील से बनी है, जबकि बेस समग्र कठोरता और दीर्घकालिक परिचालन स्थिरता में सुधार के लिए एक एकीकृत कास्टिंग संरचना का उपयोग करता है।

सभी प्रमुख ड्राइव सिस्टम डायरेक्ट-ड्राइव संरचनाओं का उपयोग करते हैं, जो ट्रांसमिशन त्रुटियों और यांत्रिक घिसाव को कम करने में मदद करते हैं, साथ ही कम परिचालन शोर और उच्च ड्राइव सटीकता प्रदान करते हैं।

तीन मुख्य रोलर्स में से प्रत्येक को एक डायरेक्ट-ड्राइव मोटर द्वारा स्वतंत्र रूप से संचालित किया जाता है। यह डिज़ाइन रोलर्स को खींचने वाले तार के कारण होने वाले भार को कम करता है, जिससे तार टूटने के साथ-साथ रोलर ग्रूव घिसाव और तार की खपत को कम करने में मदद मिलती है।

मशीन में लगभग 270 मिमी की छोटी शाफ्ट दूरी है, जो कटिंग के दौरान तार की स्थिरता में सुधार करती है और कटिंग समय और तार की खपत को कम करते हुए कटिंग उपज को बढ़ाने में मदद करती है।

दो तरफा तार टूटने का पता लगाने से अलार्म संवेदनशीलता में सुधार होता है। इलेक्ट्रिकल कंट्रोल सिस्टम में अप्रत्याशित बिजली रुकावटों के कारण तार टूटने और वर्कपीस स्क्रैप को कम करने में मदद करने के लिए पावर-लॉस सुरक्षा भी शामिल है।

2,200 मीटर/मिनट की अधिकतम तार गति और सटीक तनाव नियंत्रण के साथ, मशीन स्थिर तार संचालन बनाए रखते हुए फाइन-वायर कटिंग प्रक्रियाओं के लिए उपयुक्त है।

कटिंग सटीकता ±0.01 मिमी तक पहुंच सकती है, जबकि न्यूनतम स्लाइस मोटाई 0.05 मिमी से कम है, जो उच्च-सटीकता सेमीकंडक्टर वेफर स्लाइसिंग की आवश्यकताओं को पूरा करती है।

मुख्य सिस्टम घटक

मशीन मुख्य रूप से इससे बनी है:

• तार आपूर्ति और भंडारण के लिए तार स्पूल इकाई
• चिकनी अनवाइंडिंग और समान रीवाइंडिंग के लिए तार ट्रैवर्सिंग इकाई
• स्थिर तार तनाव बनाए रखने के लिए तनाव नियंत्रण इकाई
• सटीक और चिकनी तार मार्गदर्शन के लिए गाइड व्हील सिस्टम
• सटीक स्लाइसिंग के लिए मुख्य स्पिंडल और रोलर इकाई
• वर्कपीस फिक्सिंग और नियंत्रित कटिंग मूवमेंट के लिए फीड यूनिट
• कटिंग द्रव तापमान नियंत्रण के लिए हीट एक्सचेंजर
• स्लरी और शीतलन प्रणाली
• इलेक्ट्रिकल कंट्रोल कैबिनेट
• पैरामीटर सेटिंग, संचालन और स्थिति निगरानी के लिए मानव-मशीन इंटरफ़ेस

सटीकता और स्वीकृति मानदंड

• मुख्य रोलर रनआउट: ≤0.02 मिमी
• स्पिंडल बॉक्स टेपर सतह का रेडियल रनआउट: ≤0.005 मिमी
• स्पिंडल शाफ्ट का अक्षीय रनआउट: ≤0.005 मिमी
• स्पिंडल टेपर और टेपर होल के बीच संपर्क अनुपात: ≥70%
• ऊर्ध्वाधर फीड सीधापन: ≤0.005 मिमी/150 मिमी
• तार का मोड़: प्रति मीटर 5 मोड़ से कम
• आपूर्ति/टेक-अप स्पिंडल कंपन: ≤5 मीटर/सेकंड²
• आपूर्ति/टेक-अप व्हील रनआउट: ≤0.15 मिमी

परिचालन वातावरण

• अनुशंसित परिवेश तापमान: 18–28 डिग्री सेल्सियस
• सापेक्ष आर्द्रता: ≤75%
• पर्यावरणीय कंपन: ≤0.5G
• शीतलन जल तापमान: 11 ±1 डिग्री सेल्सियस
• शीतलन जल प्रवाह: 20–50 लीटर/मिनट
• शीतलन जल दबाव: 0.2–0.4 एमपीए
• आवश्यक शीतलन क्षमता: ≥5 किलोवाट
• वास्तविक मशीन बिजली की खपत: लगभग 5 kWh

अनुप्रयोग

मशीन का उपयोग मुख्य रूप से सेमीकंडक्टर वेफर्स और अन्य कठोर और भंगुर सामग्रियों की प्रिसिजन स्लाइसिंग के लिए किया जाता है। यह विशेष रूप से पतली स्लाइसिंग, उच्च कटिंग सटीकता, स्थिर तार संचालन, कम तार टूटने और बेहतर सामग्री उपयोग की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

वेबसाइट / कैटलॉग के लिए संक्षिप्त उत्पाद विवरण

JSZ1231D हाई-प्रिसिजन वायर सॉ

प्रिसिजन सेमीकंडक्टर वेफर स्लाइसिंग के लिए डिज़ाइन किया गया, JSZ1231D 0.014 से 0.1 मिमी तक के फाइन वायर व्यास और 2,200 मीटर/मिनट की अधिकतम तार गति का समर्थन करता है। इसकी उच्च-कठोरता संरचना, स्वतंत्र रूप से संचालित मुख्य रोलर्स, सटीक तनाव नियंत्रण और स्वचालित हाइड्रोलिक क्लैंपिंग स्थिर और सटीक कटिंग प्रदर्शन प्रदान करते हैं।

मशीन 450 मिमी तक की लंबाई वाले वर्कपीस का समर्थन करती है, ±0.01 मिमी की कटिंग सटीकता प्राप्त करती है, और 0.05 मिमी से पतली स्लाइस का उत्पादन कर सकती है। दो तरफा तार टूटने का पता लगाने, तापमान-नियंत्रित कटिंग द्रव और एक स्थिर इलेक्ट्रिकल कंट्रोल सिस्टम इसे विश्वसनीय और कुशल सेमीकंडक्टर सामग्री प्रसंस्करण के लिए उपयुक्त बनाते हैं।
