8/6/4/2 इंच एलपीसीवीडी ऑक्सीकरण भट्ठी पूर्ण स्वचालन कम ऑक्सीजन नियंत्रण पतली फिल्म अवशेष
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| Wafer Size: | 8 inch 6 inch 4inch 2inch | भट्ठी की संरचना: | लंबवत प्रकार |
|---|---|---|---|
| बैच क्षमता: | प्रति बैच 150 वेफर्स | Film Uniformity: | Typically better than ±3% |
| Interface Standards: | SECS-II / HSMS / GEM | Supported Processes: | Dry & wet oxidation, N₂/H₂ annealing, RTA, alloying |
| प्रमुखता देना: | पतली फिल्म अवशोषण एलपीसीवीडी ऑक्सीकरण भट्ठी,कम ऑक्सीजन नियंत्रण एलपीसीवीडी ऑक्सीकरण भट्ठी,पूर्ण स्वचालन एलपीसीवीडी ऑक्सीकरण भट्ठी |
||
उत्पाद विवरण
उत्पाद अवलोकन

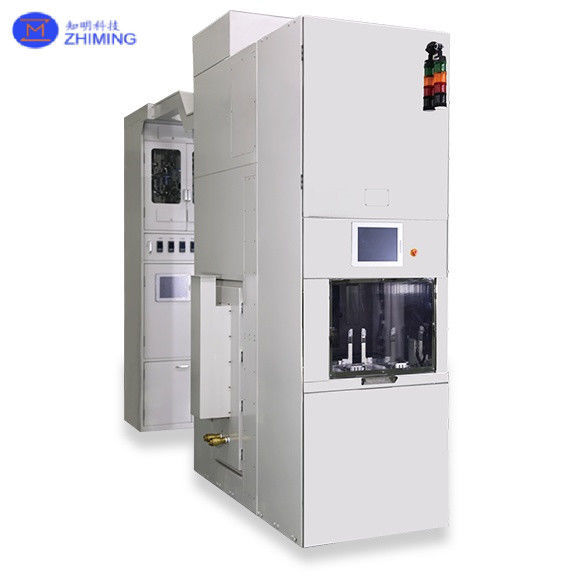

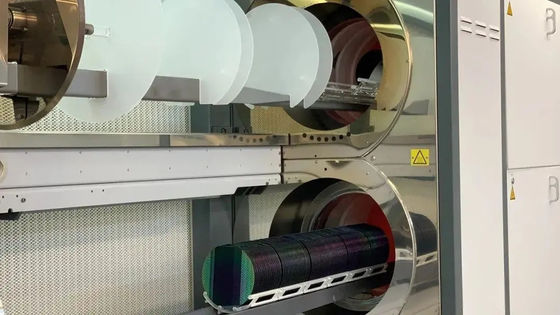

यह उपकरण एक उच्च दक्षता, पूर्ण स्वचालित 8 इंच ऊर्ध्वाधर ऑक्सीकरण एलपीसीवीडी भट्ठी है जिसे बड़े पैमाने पर उत्पादन के लिए डिज़ाइन किया गया है। यह उत्कृष्ट फिल्म एकरूपता और दोहराव प्रदान करता है,विभिन्न ऑक्सीकरण का समर्थन करता हैइस प्रणाली में 21 कैसेट ऑटोमैटिक ट्रांसफर है, जिसमें सीमलेस एमईएस इंटीग्रेशन है, जो अर्धचालक निर्माण के लिए आदर्श है।
कार्य सिद्धांत

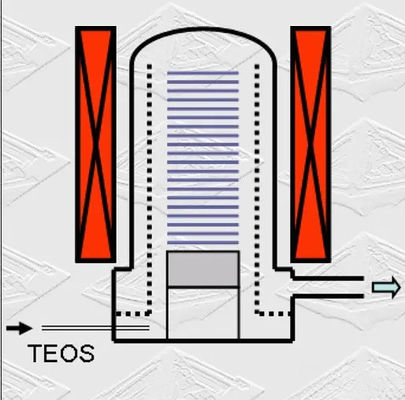

भट्ठी में एक ऊर्ध्वाधर ट्यूब संरचना और उन्नत निम्न ऑक्सीजन सूक्ष्म-पर्यावरण नियंत्रण है। यह विशिष्ट वातावरण में सिलिकॉन वेफर्स के सटीक ऑक्सीकरण या फिल्म जमाव को सक्षम बनाता है।एलपीसीवीडी (लो-प्रेशर केमिकल वाष्प जमाव) प्रक्रिया उच्च गुणवत्ता वाली पतली फिल्मों जैसे पॉलीसिलिकॉन को जमा करने के लिए कम दबाव पर अग्रदूत गैसों को गर्म करती है, सिलिकॉन नाइट्राइड, या डोपेड सिलिकॉन ऑक्साइड।
चिप विनिर्माण में, विभिन्न प्रयोजनों के लिए विभिन्न पतली फिल्म बनाने के लिए निम्न दबाव रासायनिक वाष्प जमाव (एलपीसीवीडी) का व्यापक रूप से उपयोग किया जाता है।एलपीसीवीडी का उपयोग सिलिकॉन ऑक्साइड और सिलिकॉन नाइट्राइड फिल्मों को जमा करने के लिए किया जा सकता हैइसके अतिरिक्त, एलपीसीवीडी का उपयोग धातु फिल्मों, जैसे कि वोल्फ्रेम या टाइटेनियम,जो एकीकृत सर्किट में इंटरकनेक्ट संरचनाओं के गठन के लिए आवश्यक हैं.
प्रक्रिया सिद्धांत

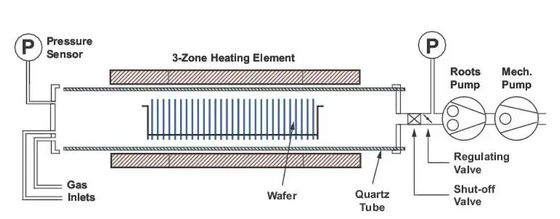

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.
गैस वितरण:
प्रतिक्रिया कक्ष में एक या एक से अधिक गैस रूपी अग्रदूत (रासायनिक गैस) लाए जाते हैं।
यह कदम कम दबाव में किया जाता है, आमतौर पर वायुमंडलीय स्तर से नीचे। कम दबाव प्रतिक्रिया दरों को बढ़ाने, एकरूपता में सुधार करने और फिल्म की गुणवत्ता में सुधार करने में मदद करता है।गैसों की प्रवाह दर और दबाव विशेष नियंत्रकों और वाल्वों द्वारा ठीक से नियंत्रित किया जाता हैगैस का चयन परिणामी फिल्म के गुणों को निर्धारित करता है। उदाहरण के लिए, सिलिकॉन फिल्मों को जमा करने के लिए, सिलान (SiH4) या डाइक्लोरोसिलान (SiCl2H2) को अग्रदूत के रूप में उपयोग किया जा सकता है।अन्य प्रकार की फिल्मों के लिए विभिन्न गैसों का चयन किया जाता है।, जैसे सिलिकॉन ऑक्साइड, सिलिकॉन नाइट्राइड, या धातु।
अवशोषण:
इस प्रक्रिया में सब्सट्रेट सतह (जैसे सिलिकॉन वेफर) पर अग्रदूत गैस अणुओं का अवशोषण शामिल है।अवशोषण उस बातचीत को संदर्भित करता है जिसमें अणु अस्थायी रूप से गैस चरण से ठोस सतह पर चिपके रहते हैंयह भौतिक या रासायनिक अवशोषण को शामिल कर सकता है।
प्रतिक्रिया:
निर्धारित तापमान पर, अवशोषित अग्रदूतों को एक पतली फिल्म बनाने के लिए सब्सट्रेट की सतह पर रासायनिक प्रतिक्रियाओं से गुजरना पड़ता है। इन प्रतिक्रियाओं में अपघटन, प्रतिस्थापन या कमी शामिल हो सकती है,पूर्ववर्ती गैसों के प्रकार और प्रक्रिया की स्थितियों के आधार पर.
बयान:
प्रतिक्रिया उत्पाद एक पतली फिल्म बनाते हैं जो सब्सट्रेट की सतह पर समान रूप से जमा होती है।
अवशिष्ट गैसों का उन्मूलन:
प्रतिक्रिया कक्ष से अप्रतिक्रिया पूर्ववर्ती और गैस के रूप में उप-उत्पाद (उदाहरण के लिए, सिलान अपघटन के दौरान उत्पन्न हाइड्रोजन) हटा दिए जाते हैं।इन उप-उत्पादों को प्रक्रिया में हस्तक्षेप या फिल्म के संदूषण से बचने के लिए निकाला जाना चाहिए.
अनुप्रयोग क्षेत्र
-
एलपीसीवीडी उपकरण का उपयोग उच्च तापमान और कम दबाव पर समान पतली फिल्मों को जमा करने के लिए किया जाता है, जो कि वेफर्स के बैच प्रसंस्करण के लिए आदर्श है।
-
बहु-सिलिकॉन, सिलिकॉन नाइट्राइड, और सिलिकॉन डाइऑक्साइड सहित सामग्री की एक विस्तृत श्रृंखला जमा करने में सक्षम।
प्रश्न और उत्तर
प्रश्न 1: प्रति बैच कितने वेफर्स का प्रसंस्करण किया जा सकता है?
A1: यह प्रणाली प्रति बैच 150 वेफर्स का समर्थन करती है, जो बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।
Q2: क्या सिस्टम कई ऑक्सीकरण विधियों का समर्थन करता है?
A2: हाँ, यह सूखी और गीली ऑक्सीकरण (डीसीई और एचसीएल सहित) का समर्थन करता है, जो विभिन्न प्रक्रिया आवश्यकताओं के अनुकूल है।
प्रश्न 3: क्या सिस्टम कारखाने के एमईएस के साथ इंटरफेस कर सकता है?
A3: यह निर्बाध MES एकीकरण और स्मार्ट फैक्ट्री संचालन के लिए SECS II/HSMS/GEM संचार प्रोटोकॉल का समर्थन करता है।
Q4: कौन सी संगत प्रक्रियाएँ समर्थित हैं?
A4: ऑक्सीकरण के अलावा, यह पॉलीसिलिकॉन, SiN, TEOS, SIPOS, और अधिक के लिए N2/H2 एनीलिंग, RTA, मिश्र धातु, और LPCVD का समर्थन करता है।
