उच्च परिशुद्धता लेजर ड्रिलिंग मशीन

उत्पाद अवलोकन

यह उपकरण विशेष रूप से सुपरहार्ड सामग्री के माइक्रो-होल मशीनिंग के लिए डिज़ाइन किया गया है, जिसमें उच्च-सटीक यांत्रिक प्रणाली, बुद्धिमान नियंत्रण सॉफ्टवेयर और उन्नत लेजर तकनीक शामिल है।यह सामग्री अनुकूलन क्षमता में पारंपरिक प्रक्रियाओं की सीमाओं पर काबू पाता हैयह उपकरण हीरे, नीलम, सिरेमिक और एयरोस्पेस मिश्र धातु जैसे उच्च अंत सामग्री के सटीक ड्रिलिंग, काटने और माइक्रोमैशनिंग के लिए उपयुक्त है।यह उद्यमों को माइक्रोन स्तर के एपर्चर के उत्पादन लक्ष्यों को प्राप्त करने में सहायता करता है, कोई थर्मल क्षति नहीं, और उच्च उपज दरें।

तकनीकी विनिर्देश

​​

​

प्रसंस्करण प्रदर्शन और गुणवत्ता आश्वासन

सामग्री संगतता​

• ​अति-कठोर सामग्री: हीरा, घन बोरॉन नाइट्राइड (सीबीएन), वोल्फ्रेम कार्बाइड
• ​उच्च पिघलने वाली धातुएँ: रेनियम, वोल्फ्रेम, टाइटेनियम मिश्र धातु
• ​सिरेमिक/अर्धचालक: ज़िरकोनिया, सिलिकॉन कार्बाइड, गैलियम आर्सेनइड

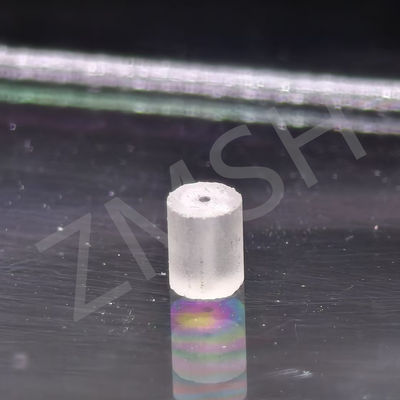

• ​नीलम (मुख्य लाभ): पारम्परिक मशीनिंग में भंगुरता की समस्याओं को दूर करते हुए, नीलमणि (Al2O3) शीट (0.1~5 मिमी मोटाई) के माइक्रो-ड्रिलिंग का समर्थन करता है।
• ​सामान्य धातु: स्टेनलेस स्टील, कार्बन स्टील, एल्यूमीनियम मिश्र धातु

​प्रसंस्करण क्षमता​

• ​छेद की सीमा: φ0.1~5 मिमी (छोटे व्यास के लिए अनुकूलन योग्य)
  - गहराई: 0.01~10 मिमी (बहु-परतों वाले कदम वाले छेद समर्थित)
  - कॉपर: 0° 30° समायोज्य

​गुणवत्ता लाभ​

• ​ज्यामितीय परिशुद्धता: छेद व्यास सहिष्णुता ±5%, कॉपर त्रुटि <0.1°, बेलनाकारता >99.9%
• ​सतह खत्म: Ra≤0.8μm (दर्पण खत्म), कोई burrs या पिघलने अवशेष नहीं है जो नीलम जैसे भंगुर सामग्री के लिए महत्वपूर्ण है।
• ​स्थिरता: 8 घंटे के निरंतर संचालन के बाद तापमान विचलन <±1μm; उपज दर >99.5% (सामान्य सामग्रियों पर परीक्षण) ।

​अग्रिम प्रौद्योगिकियां​

• ​अल्ट्राकोर्ट पल्स मोड(वैकल्पिक): धड़कन चौड़ाई ≤10ps, गर्मी प्रभावित क्षेत्र <1μm, नीलमणि और अन्य थर्मल रूप से संवेदनशील सामग्री के लिए आदर्श।
• ​गतिशील पैरामीटर समायोजन: सामग्री की कठोरता के आधार पर स्वचालित रूप से लेजर आवृत्ति/शक्ति का अनुकूलन करता है, 30 प्रतिशत तक नीलमणि ड्रिलिंग दक्षता में सुधार करता है।

विशिष्ट अनुप्रयोग

प्रेसिजन मोल्ड और असर विनिर्माण​

• ​हीरे का चित्र मर जाता है: ड्रिलिंग छेद <φ0.05 मिमी उपकरण के जीवन को 30% तक बढ़ाने के लिए
• ​नीलमणि के ढक्कन:
  • स्पिंडल बीयरिंग के लिए माइक्रो-एरे ड्रिलिंग, जिसमें रोटेशन की सटीकता ±1μm और बढ़े हुए पहनने के प्रतिरोध है।
  • जैव संगतता मानकों को पूरा करने वाले चिकित्सा प्रत्यारोपण बीयरिंगों के लिए बाँझ माइक्रो-ड्रिलिंग।

​अर्धचालक और इलेक्ट्रॉनिक्स​

• ​चिप पैकेजिंग: व्यास स्थिरता ± 2μm के साथ बीजीए पैड माइक्रो-वीया ड्रिलिंग।
• ​सेंसर जांच: Ra≤0.1μm सतह खत्म के साथ चिकित्सा कैथेटर में माइक्रो-छेद का गठन।

​नयी ऊर्जा एवं एयरोस्पेस​

• ​लिथियम आयन बैटरी विभाजक: ऊर्जा घनत्व बढ़ाने के लिए सूक्ष्म छिद्रित सरणी।
• ​टाइटेनियम मिश्र धातु ब्लेड: पारंपरिक तरीकों से जुड़े तनाव दरारों के बिना शीतलन छेद ड्रिलिंग।

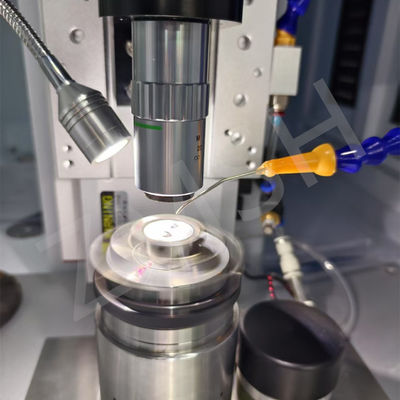

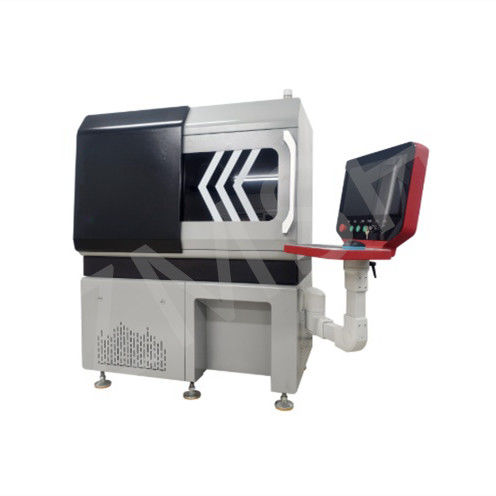

ZMSHउच्च-सटीक लेजर ड्रिलिंग मशीन
