| ब्रांड नाम: | ZMSH |
| एमओक्यू: | 2 |
| कीमत: | by case |
| पैकेजिंग विवरण: | कस्टम कार्टन |
| भुगतान की शर्तें: | टी/टी |

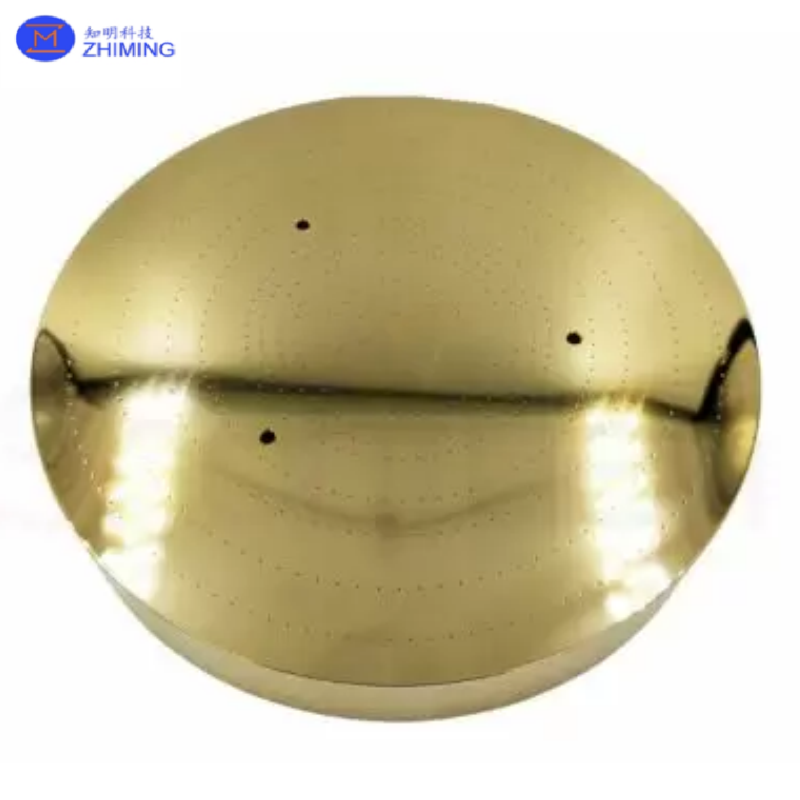

जांच स्टेशन चक एक जांच स्टेशन का एक प्रमुख घटक है, जिसे विद्युत परीक्षण और उपकरण विशेषता के दौरान वेफर्स या नमूनों को समर्थन, पकड़ और स्थिति देने के लिए डिज़ाइन किया गया है।यह वेफर्स के लिए एक स्थिर परीक्षण मंच प्रदान करता है, चिप्स, सब्सट्रेट और अर्धचालक उपकरण, जो जांच सुइयों और परीक्षण किए जा रहे उपकरण के बीच विश्वसनीय संपर्क सुनिश्चित करते हैं।
चक आम तौर पर वेफर जांच, अर्धचालक पैरामीटर परीक्षण, विफलता विश्लेषण, आर एंड डी सत्यापन, और उत्पादन निरीक्षण में उपयोग किया जाता है। विभिन्न परीक्षण आवश्यकताओं के अनुसार, चक का उपयोग किया जाता है।चक एक मानक चक के रूप में डिजाइन किया जा सकता है, वैक्यूम चक, गर्म चक, या विशेष सतह उपचार और माउंट संरचना के साथ अनुकूलित चक।
जांच स्टेशन चक का मुख्य कार्य वेफर या नमूना को सपाट, स्थिर और जांच प्रक्रिया के दौरान सटीक रूप से तैनात रखना है।चक नमूना आंदोलन को रोकता है और विद्युत माप की दोहराव और सटीकता में सुधार करता है.
तापमान से संबंधित परीक्षण के लिए, चक को माप के दौरान स्थिर थर्मल नियंत्रण का समर्थन करने के लिए हीटिंग मॉड्यूल, तापमान सेंसर या शीतलन संरचनाओं के साथ भी एकीकृत किया जा सकता है।
चक सतह को जांच के दौरान वेफर या नमूना को मजबूती से समर्थन देने के लिए डिज़ाइन किया गया है। विभिन्न वेफर आकारों के लिए विश्वसनीय अवशोषण प्राप्त करने के लिए वैक्यूम छेद या वैक्यूम ग्रूव को अनुकूलित किया जा सकता है।
उच्च सतह समतलतासटीक मशीनिंग और पॉलिशिंग अच्छी सतह समतलता सुनिश्चित करने में मदद करती है, जो स्थिर वेफर संपर्क और सटीक जांच परीक्षण के लिए महत्वपूर्ण है।
चक को विभिन्न नमूना आकारों और परीक्षण आवश्यकताओं के अनुरूप वैक्यूम छेद, अंगूठी के आकार के वैक्यूम ग्रूव या बहु-क्षेत्र वैक्यूम अवशोषण संरचनाओं के साथ डिज़ाइन किया जा सकता है।
गर्म चक अनुप्रयोगों के लिए, हीटिंग दक्षता और तापमान एकरूपता में सुधार के लिए अच्छी थर्मल चालकता वाली सामग्री का चयन किया जा सकता है।
पहनने के प्रतिरोध, ऑक्सीकरण प्रतिरोध, चालकता में सुधार के लिए सोने की चढ़ाई, निकल चढ़ाई, एनोडाइजिंग, सिरेमिक कोटिंग या अन्य सुरक्षात्मक कोटिंग जैसे सतह उपचार उपलब्ध हैं।या इन्सुलेशन प्रदर्शन.
नीचे की संरचना, माउंटिंग छेद, वैक्यूम पोर्ट और कनेक्शन इंटरफेस को ग्राहक के जांच स्टेशन डिजाइन के अनुसार अनुकूलित किया जा सकता है।
| प्रकार | विवरण |
|---|---|
| मानक चक | कमरे के तापमान पर जांच के दौरान सामान्य वेफर या नमूना रखने के लिए प्रयोग किया जाता है |
| वैक्यूम चक | वाफर्स या नमूनों को मजबूती से जगह पर रखने के लिए वैक्यूम अवशोषण का उपयोग करता है |
| गर्म चक | उच्च तापमान जांच और थर्मल परीक्षण के लिए हीटिंग समारोह के साथ एकीकृत |
| उच्च / निम्न तापमान चक | तापमान परिवर्तनीय विद्युत परीक्षण के लिए डिज़ाइन किया गया |
| अनुकूलित चक | विशेष वेफर आकार, सामग्री, कोटिंग या उपकरण इंटरफ़ेस के अनुसार डिज़ाइन किया गया |
| पद | विकल्प |
|---|---|
| वेफर का आकार | 2", 3", 4", 6", 8" या अनुकूलित |
| सामग्री | एल्यूमीनियम मिश्र धातु, तांबा मिश्र धातु, स्टेनलेस स्टील, सिरेमिक आदि |
| सतह खत्म | पॉलिश, प्लैटेड, कोटेड, एनोडाइज्ड या कस्टम |
| वैक्यूम संरचना | वैक्यूम छेद, वैक्यूम ग्रूव, बहु-क्षेत्र वैक्यूम डिजाइन |
| तापमान फलन | कमरे का तापमान, ताप, शीतलन या उच्च/निम्न तापमान नियंत्रण |
| सतह की समतलता | परीक्षण सटीकता आवश्यकताओं के अनुसार अनुकूलित |
| घुड़सवार संरचना | जांच स्टेशन स्थापना इंटरफ़ेस के अनुसार डिज़ाइन किया गया |
| आवेदन | वेफर परीक्षण, चिप परीक्षण, अर्धचालक उपकरण जांच, अनुसंधान एवं विकास परीक्षण |
एक जांच स्टेशन चक एक सटीक होल्डिंग प्लेटफॉर्म है जिसका उपयोग जांच स्टेशन में विद्युत परीक्षण के दौरान वेफर्स, चिप्स या सब्सट्रेट को समर्थन और तय करने के लिए किया जाता है।यह नमूने स्थिर और सटीक रूप से तैनात रखने के लिए मदद करता है जबकि जांच सुइयों डिवाइस से संपर्क.
इसका मुख्य कार्य जांच के दौरान वेफर या नमूने को मजबूती से पकड़ना है। यह स्थिर समर्थन, विश्वसनीय वैक्यूम अवशोषण, सटीक स्थिति प्रदान करता है,और अर्धचालक परीक्षण के लिए वैकल्पिक तापमान नियंत्रण.
चक विभिन्न वेफर आकारों के लिए अनुकूलित किया जा सकता है, जैसे कि2 इंच, 3 इंच, 4 इंच, 6 इंच, 8 इंच, या ग्राहक की आवश्यकताओं के अनुसार अन्य विशेष आकार।
