SiC, नीलमणि, क्वार्ट्ज़ ग्लास के लिए डायमंड वायर कटिंग मशीन

SiC, नीलमणि, क्वार्ट्ज़ ग्लास के लिए डायमंड वायर कटिंग मशीन

ब्रांड नाम: ZMSH
एमओक्यू: 1
कीमत: by case
पैकेजिंग विवरण: कस्टम डिब्बों
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
अधिकतम काम का आकार:
600 × 500 मिमी
झूला आवृत्ति:
6 ~ 30
लिफ्ट स्ट्रोक:
650 मिमी
स्लाइडिंग स्ट्रोक:
≤500 मिमी
लिफ्ट गति:
0 ~ 9.99 मिमी/मिनट
तेजी से यात्रा की गति:
200 मिमी/मिनट
आपूर्ति की क्षमता:
के रूप में
प्रमुखता देना:

SiC के लिए डायमंड वायर कटिंग मशीन

,

नीलम के लिए सिंगल-लाइन कटिंग मशीन

,

वारंटी के साथ क्वार्ट्ज ग्लास कटिंग मशीन

उत्पाद का वर्णन

उत्पाद का परिचय

SiC, नीलमणि, क्वार्ट्ज़ ग्लास के लिए डायमंड वायर कटिंग मशीन

डायमंड वायर सिंगल-लाइन कटिंग मशीन एक उन्नत समाधान है जो अल्ट्रा-हार्ड और भंगुर सामग्री को स्लाइस करने और आकार देने के लिए डिज़ाइन किया गया है।प्रणाली उच्च गति प्रदान करता है, कम क्षतिग्रस्त और लागत प्रभावी प्रसंस्करण। उपकरण विशेष रूप से नीलम, सीआईसी बैंगट, क्वार्ट्ज प्लेट, सिरेमिक, ऑप्टिकल ग्लास, सिलिकॉन रॉड,और जैतून.



पारंपरिक पीसने या घर्षण तार प्रणालियों के विपरीत, यह तकनीक बेहतर सटीकता, कम कटाव हानि और बेहतर सतह चिकनाई प्रदान करती है,इसे अर्धचालक जैसे उद्योगों में एक अपरिहार्य उपकरण बना रहा हैयह न केवल सीधे कटौती और ट्रंक करने में उत्कृष्ट है, बल्कि ओवरसाइज या अनियमित ज्यामिति के लिए विशेष स्लाइसिंग में भी उत्कृष्ट है।






मूल कार्य सिद्धांत



यह मशीन हीरे के तार को अति-उच्च गति से (१५०० मीटर/मिनट तक) चलाकर काम करती है, जहां घर्षणशील हीरे के कण सामग्री की सतहों के माध्यम से पीसते हैं।कई समर्थन प्रणाली काटने सटीकता और विश्वसनीयता सुनिश्चित:

  • सटीक फ़ीड नियंत्रणरैखिक गाइड रेल के साथ सर्वो-ड्राइव फीडिंग सिस्टम स्थिर पोजिशनिंग और माइक्रोन स्तर की सटीकता सुनिश्चित करता है।

  • शीतलक और सफाई प्रणालीजल आधारित लगातार फ्लशिंग से थर्मल प्रभाव कम होता है, दरारों से बचा जाता है और मलबे को कुशलता से हटाया जाता है।

  • तार तनाव और धनुष प्रबंधनस्वचालित तनाव समायोजन विचलन को कम करता है, लगातार कट मोटाई बनाए रखता है।

  • वैकल्पिक विस्तारबहु-कोण काटने के लिए घूर्णी कार्य तालिकाएं, अत्यधिक कठोरता के लिए उच्च-तनाव मॉड्यूल और जटिल संरचनाओं के लिए दृश्य संरेखण सहायता।

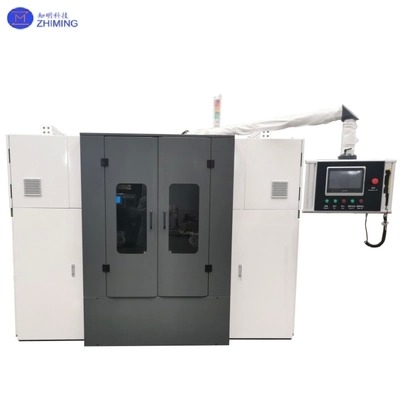

SiC, नीलमणि, क्वार्ट्ज़ ग्लास के लिए डायमंड वायर कटिंग मशीनSiC, नीलमणि, क्वार्ट्ज़ ग्लास के लिए डायमंड वायर कटिंग मशीन






तकनीकी विनिर्देश



पद पैरामीटर पद पैरामीटर
अधिकतम कार्य आकार 600×500 मिमी दौड़ने की गति 1500 मी/मिनट
झुकाव कोण 0~±12.5° त्वरण 5 m/s2
स्विंग आवृत्ति 6 से 30 काटने की गति 3 घंटे (6 इंच का SiC)
लिफ्ट स्ट्रोक 650 मिमी सटीकता 3 μm (6 इंच का SiC)
स्लाइडिंग स्ट्रोक ≤ 500 मिमी तार व्यास φ0.12~φ0.45 मिमी
उठाने की गति 0~9.99 मिमी/मिनट बिजली की खपत 44.4 किलोवाट
तेज यात्रा गति 200 मिमी/मिनट मशीन का आकार 2680×1500×2150 मिमी
लगातार तनाव 15.0N~130.0N वजन 3600 किलोग्राम
तनाव सटीकता ±0.5 एन शोर ≤75 dB ((A)
मार्गदर्शक पहियों की केंद्र दूरी 680 से 825 मिमी गैस आपूर्ति >0.5 एमपीए
शीतलक टैंक 30 लीटर विद्युत लाइन 4×16+1×10 मिमी2
मोर्टार मोटर 0.2 किलोवाट
