| ब्रांड नाम: | ZMSH |
| एमओक्यू: | 1 |
| कीमत: | by case |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

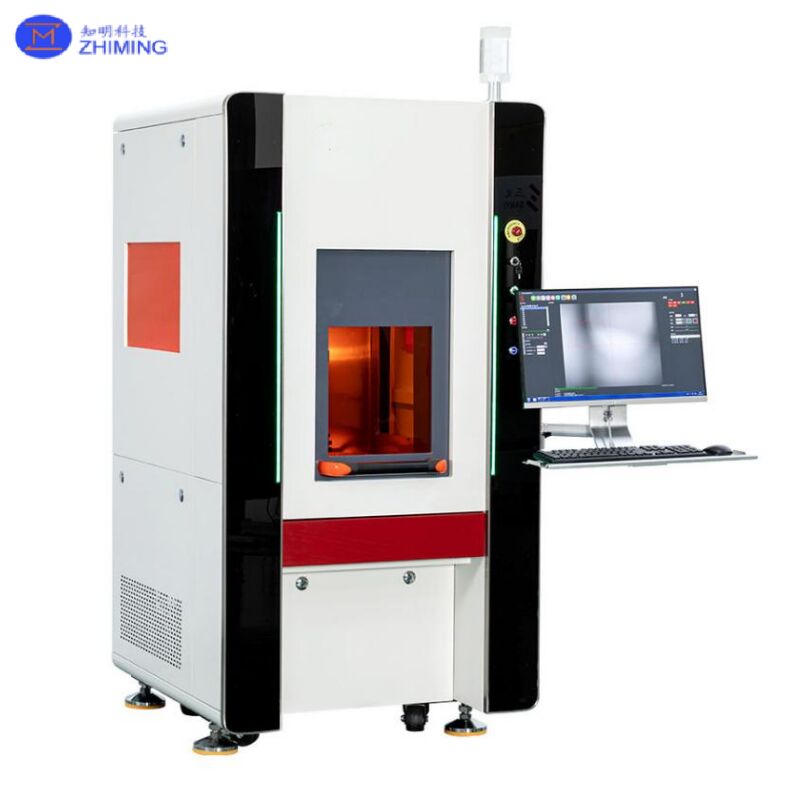

दSY-CVD11Eहै532 एनएम ग्रीन लेजर कटिंग सिस्टमके सटीक काटने/स्लाइसिंग के लिए डिज़ाइन किया गयासुपरहार्ड सामग्रीउपलब्ध कराई गई सामग्री से संकेत मिलता है कि विशिष्ट अनुप्रयोगों में शामिल हैंप्राकृतिक हीरा, प्रयोगशाला में उगाया हुआ हीरा, और अन्य सुपरहार्ड सामग्री जैसेसीवीडी, पीसीडी, एमसीडी और सीबीएन.
हरा लेजर (532 एनएम)इस प्रणाली में उत्पन्न होता है1064 एनएम की आवृत्ति दोगुनीइस सामग्री में इस बात पर जोर दिया गया है कि 1064 एनएम की तुलना में (जिसको दस्तावेज़ में लाल लेजर के रूप में वर्णित किया गया है) 532 एनएम प्रदान करता हैः
उच्च प्रसंस्करण दक्षता;
चिकनी कट सतहें;
कम ग्राफ़िटिज़ेशन(प्रसंस्करण के दौरान कम अवांछित ग्राफिटिसिशन) ।
इन बिंदुओं को हीरे और इसी तरह की सुपरहार्ड सामग्रियों के प्रसंस्करण में बेहतर कट गुणवत्ता और अधिक स्थिर परिणाम प्राप्त करने के लिए व्यावहारिक लाभ के रूप में तैनात किया गया है।
दीर्घकालिक स्थिरता और सटीकता बढ़ाने के लिए, मशीन का उपयोग करता हैऑप्टिकल आधार के रूप में प्राकृतिक संगमरमर, जो सामग्री में सुधार के लिए फायदेमंद बताया गया हैलेजर आउटपुट स्थिरताऔर कुल मिलाकरमशीनिंग सटीकतासंचालन के दौरान।
लेजर स्रोत अपनाता हैजल-चक्र शीतलनदस्तावेज में यह भी उल्लेख किया गया है कि कोर पंप मॉड्यूल में एकयूएसए सीईओ पंप मॉड्यूल(स्रोत के अनुसार शब्द) स्थिर, लंबे समय तक संचालन का समर्थन करने के लिए।
प्रणाली विन्यास (मुख्य मॉड्यूल)इस प्रणाली को एक एकीकृत मंच के रूप में वर्णित किया गया है जिसमें शामिल हैंः
लेजर प्रणाली(532 एनएम आउटपुट)
ऑप्टिकल पथ प्रणाली
सॉफ्टवेयर प्रणाली(स्वयं विकसित काटने का सॉफ्टवेयर)
नियंत्रण प्रणाली(निर्दिष्ट नियंत्रण कार्ड + प्रोग्राम करने योग्य नियंत्रक, औद्योगिक पीसी के साथ)
विजन इमेजिंग सिस्टम
गति प्रणाली(XYZ पोजिशनिंग/कटिंग निष्पादन)
धूल निकालना: मशीनकेवल धूल हटाने के लिए एक इंटरफ़ेस प्रदान करता है; धूल कलेक्टर शामिल नहीं है.
| पद | विनिर्देश |
|---|---|
| लेजर तरंग दैर्ध्य | 532 एनएम |
| लेजर शक्ति | 20 W @ 10 kHz |
| शीतलन विधि | जल शीतलन |
| यात्रा की सीमा | X 150 मिमी; Y 150 मिमी; Z 70 मिमी |
| सटीकता | XYZ ±0.002 मिमी |
| पुनरावृत्ति | XYZ ±0.001 मिमी |
| अधिकतम चरण गति | 500 मिमी/सेकंड |
| नियंत्रण | गोगोल मोशन कंट्रोल कार्ड; स्व-विकसित काटने का सॉफ्टवेयर; औद्योगिक कंप्यूटर |
| दृष्टि | 1.3 एमपी एचडी औद्योगिक कैमरा |
| कुल शक्ति | 2 किलोवाट |
| कुल वजन | लगभग 6800 किलो |
| मशीन के आयाम | 990 (L) × 850 (W) × 1770 (H) मिमी |
| स्लाइस का आकार (मिमी) | अधिकतम कतरनी चौड़ाई (μm) | काटने का समय (मिनट) | ऊपर से नीचे तक की सहिष्णुता (μm) |
|---|---|---|---|
| 7 × 7 | 230 | 20 | 30 |
| 10 × 10 | 320 | 42 | 30 |
| 15 × 15 | 600 | 160 | 30 |
व्याख्या (स्रोत सूचना के भीतर रहना)
उदाहरणों से पता चलता है कि के रूप में स्लाइस आकार में वृद्धि,कतरनी चौड़ाई और काटने के समय में तदनुसार वृद्धि, जबकि सूचीबद्धऊपर से नीचे तक की सहिष्णुता 30 μm बनी रहती हैप्रस्तुत संदर्भ मामलों में।
उत्पाद सामग्री के अनुसार, विशिष्ट अनुप्रयोगों में शामिल हैंप्राकृतिक हीरा, प्रयोगशाला में उगाया हुआ हीरा, और सुपरहार्ड सामग्री जैसेसीवीडी, पीसीडी, एमसीडी और सीबीएन.
दस्तावेज़ में कहा गया है कि 532 एनएम का हरा लेजर1064 एनएम की आवृत्ति दोगुनी, और 1064 एनएम की तुलना में (सामग्री में लाल लेजर के रूप में संदर्भित), यह प्रदान करता हैः
उच्च प्रसंस्करण दक्षता
चिकनी काटने की सतह
कम ग्राफ़िटिज़ेशन
तरंगदैर्ध्य:532 एनएम
लेजर शक्तिः20 W @ 10 kHz
शीतलन:जल शीतलन
