| ब्रांड नाम: | ZMSH |
| एमओक्यू: | 1 |
| कीमत: | by case |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

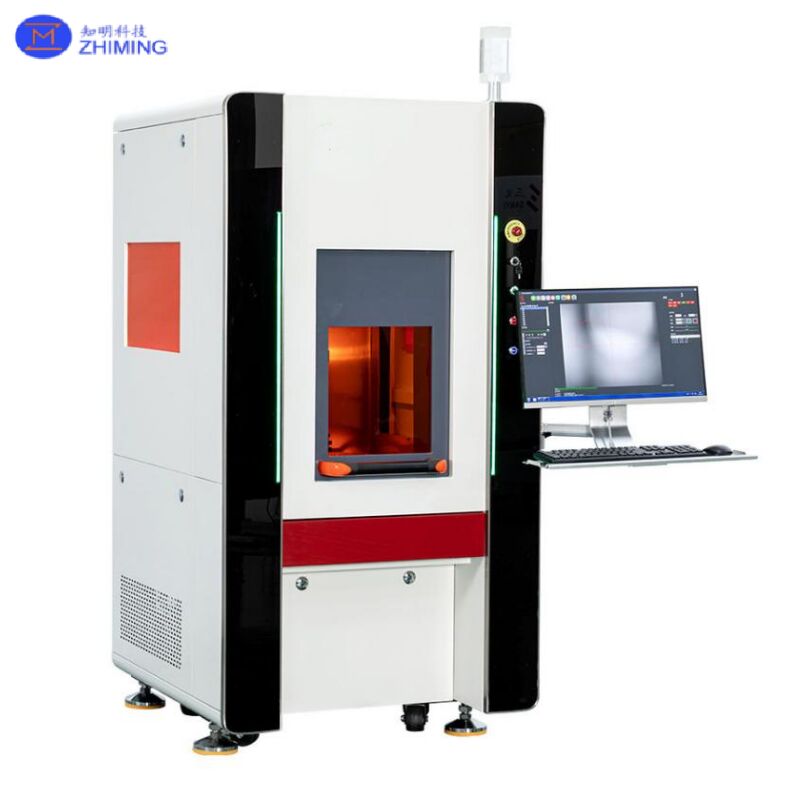

SY-CVD11Eएक है532 एनएम ग्रीन लेजर कटिंग सिस्टमसटीक कटिंग/स्लाइसिंग के लिए डिज़ाइन किया गयाअति कठोर सामग्री. प्रदान की गई सामग्री इंगित करती है कि विशिष्ट अनुप्रयोगों में शामिल हैंप्राकृतिक हीरा, प्रयोगशाला में विकसित हीरा, और अन्य सुपरहार्ड सामग्री जैसेसीवीडी, पीसीडी, एमसीडी, और सीबीएन.
हरा लेज़र (532 एनएम)इस प्रणाली द्वारा उत्पन्न होता है1064 एनएम की आवृत्ति दोहरीकरण. सामग्री इस बात पर जोर देती है कि, 1064 एनएम (दस्तावेज़ में "लाल लेजर" के रूप में वर्णित) की तुलना में, 532 एनएम प्रदान करता है:
उच्च प्रसंस्करण दक्षता;
चिकनी कटी हुई सतहें;
कम किया गया रेखांकन(प्रसंस्करण के दौरान अवांछित ग्राफ़िटाइजेशन कम करें)।
हीरे और इसी तरह की सुपरहार्ड सामग्री को संसाधित करते समय बेहतर कट गुणवत्ता और अधिक स्थिर परिणाम प्राप्त करने के लिए इन बिंदुओं को व्यावहारिक लाभ के रूप में रखा गया है।
दीर्घकालिक स्थिरता और परिशुद्धता को बढ़ाने के लिए, मशीन का उपयोग किया जाता हैऑप्टिकल बेस के रूप में प्राकृतिक संगमरमर, जिसे सामग्री में सुधार के लिए लाभकारी बताया गया हैलेजर आउटपुट स्थिरताऔर कुल मिलाकरमशीनिंग परिशुद्धताऑपरेशन के दौरान.
लेज़र स्रोत अपनाता हैजल-परिसंचरण शीतलन. दस्तावेज़ यह भी नोट करता है कि कोर पंप मॉड्यूल का उपयोग करता है"यूएसए सीईओ पंप मॉड्यूल"(शब्दावली जैसा कि स्रोत में बताया गया है) स्थिर, लंबी अवधि के संचालन का समर्थन करने के लिए।
सिस्टम कॉन्फ़िगरेशन (मुख्य मॉड्यूल)इस प्रणाली को एक एकीकृत मंच के रूप में वर्णित किया गया है जिसमें शामिल हैं:
लेजर प्रणाली(532 एनएम आउटपुट)
ऑप्टिकल पथ प्रणाली
सॉफ्टवेयर प्रणाली(स्व-विकसित कटिंग सॉफ्टवेयर)
नियंत्रण प्रणाली(समर्पित नियंत्रण कार्ड + प्रोग्रामयोग्य नियंत्रक, औद्योगिक पीसी के साथ)
दृष्टि इमेजिंग प्रणाली
गति प्रणाली(XYZ पोजिशनिंग/कटिंग निष्पादन)
धूल निकालना: मशीनकेवल धूल हटाने वाला इंटरफ़ेस प्रदान करता है; धूल कलेक्टर शामिल नहीं है.
| वस्तु | विनिर्देश |
|---|---|
| लेजर तरंग दैर्ध्य | 532 एनएम |
| लेजर शक्ति | 20 डब्ल्यू @ 10 किलोहर्ट्ज़ |
| ठंडा करने की विधि | पानी की मदद से ठंडा करने वाले उपकरण |
| यात्रा रेंज | एक्स 150 मिमी; वाई 150 मिमी; जेड 70 मिमी |
| शुद्धता | XYZ ±0.002 मिमी |
| repeatability | XYZ ±0.001 मिमी |
| अधिकतम चरण गति | 500 मिमी/सेकेंड |
| नियंत्रण | गूगोल मोशन कंट्रोल कार्ड; स्व-विकसित कटिंग सॉफ़्टवेयर; औद्योगिक कंप्यूटर |
| दृष्टि | 1.3 एमपी एचडी औद्योगिक कैमरा |
| कुल शक्ति | 2 किलोवाट |
| कुल वजन | लगभग। 6800 किग्रा |
| मशीन के आयाम | 990 (एल) × 850 (डब्ल्यू) × 1770 (एच) मिमी |
| स्लाइस का आकार (मिमी) | अधिकतम केर्फ़ चौड़ाई (μm) | काटने का समय (मिनट) | ऊपर से नीचे तक सहनशीलता (μm) |
|---|---|---|---|
| 7×7 | 230 | 20 | 30 |
| 10×10 | 320 | 42 | 30 |
| 15×15 | 600 | 160 | 30 |
व्याख्या (स्रोत जानकारी के भीतर रहकर)
उदाहरण दिखाते हैं कि जैसे-जैसे स्लाइस का आकार बढ़ता है,केर्फ़ की चौड़ाई और काटने का समय तदनुसार बढ़ता है, जबकि सूचीबद्ध हैऊपर से नीचे तक सहनशीलता 30 μm रहती हैदिए गए संदर्भ मामलों में.
उत्पाद सामग्री के अनुसार, विशिष्ट अनुप्रयोगों में शामिल हैंप्राकृतिक हीरा, प्रयोगशाला में विकसित हीरा, और सुपरहार्ड सामग्री जैसेसीवीडी, पीसीडी, एमसीडी, और सीबीएन.
दस्तावेज़ में कहा गया है कि 532 एनएम हरा लेजर उत्पन्न होता है1064 एनएम की आवृत्ति दोहरीकरण, और 1064 एनएम (सामग्री में "लाल लेजर" के रूप में संदर्भित) के साथ तुलना में, यह प्रदान करता है:
उच्च प्रसंस्करण दक्षता
चिकनी कटी हुई सतह
कम रेखांकन
तरंग दैर्ध्य:532 एनएम
लेजर शक्ति:20 डब्ल्यू @ 10 किलोहर्ट्ज़
ठंडा करना:पानी की मदद से ठंडा करने वाले उपकरण
