| ब्रांड नाम: | ZMSH |
| एमओक्यू: | 1 |
| कीमत: | by case |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

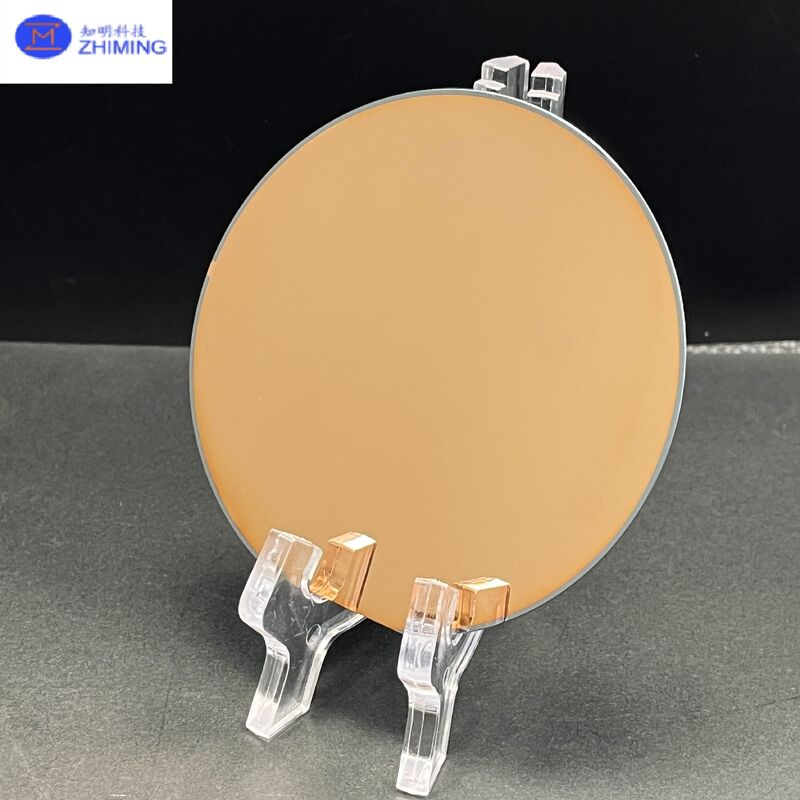

Ti/Cu धातु-लेपित सिलिकॉन वेफर्स को टाइटेनियम (Ti) आसंजन परत जमा करके बनाया जाता है, जिसके बाद कॉपर (Cu) संवाहक परत उच्च गुणवत्ता वाले सब्सट्रेट पर मानक मैग्नेट्रॉन स्पटरिंग का उपयोग करके जमा की जाती है। Ti परत फिल्म आसंजन और इंटरफेशियल स्थिरता को बढ़ाती है, जबकि Cu परत उत्कृष्ट विद्युत चालकता प्रदान करती है। कई वेफर आकार, चालकता प्रकार, अभिविन्यास, प्रतिरोधकता रेंज और फिल्म मोटाई उपलब्ध हैं, जिसमें अनुसंधान और औद्योगिक प्रोटोटाइपिंग के लिए पूर्ण अनुकूलन समर्थित है।
फिल्म स्टैक: सब्सट्रेट + आसंजन परत (Ti) + कोटिंग परत (Cu)
जमाव प्रक्रिया: मानक मैग्नेट्रॉन स्पटरिंग (वैकल्पिक: अनुरोध पर थर्मल वाष्पीकरण / इलेक्ट्रोप्लेटिंग)
मुख्य विशेषताएं: मजबूत आसंजन, कम प्रतिरोध सतह, बाद के लिथोग्राफी, इलेक्ट्रोप्लेटिंग बिल्ड-अप, या डिवाइस निर्माण के लिए उपयुक्त।
| आइटम | विशिष्टता / विकल्प |
|---|---|
| वेफर का आकार | 2", 4", 6", 8"; 10×10 मिमी टुकड़े; कोई भी कस्टम आकार उपलब्ध |
| चालकता का प्रकार | पी-टाइप, एन-टाइप, इंट्रिंसिक हाई-रेसिस्टिविटी (अन) |
| क्रिस्टल अभिविन्यास | <100>, <111>, आदि। |
| प्रतिरोधकता | कम: 1000–10000 Ω·cm |
| सब्सट्रेट मोटाई (µm) | 2": 200 / 280 / 400 / 500 / आवश्यकतानुसार; 4": 450 / 500 / 525 / आवश्यकतानुसार; 6": 625 / 650 / 675 / आवश्यकतानुसार; 8": 650 / 700 / 725 / 775 / आवश्यकतानुसार |
| सब्सट्रेट सामग्री | सिलिकॉन (Si); वैकल्पिक: क्वार्ट्ज, BF33 ग्लास, आदि। |
| स्टैक संरचना | सब्सट्रेट + Ti आसंजन परत + Cu कोटिंग |
| जमाव विधि | मैग्नेट्रॉन स्पटरिंग (मानक); वैकल्पिक: थर्मल वाष्पीकरण / इलेक्ट्रोप्लेटिंग |
| उपलब्ध धातु फिल्में (श्रृंखला) | Ti/Cu; भी उपलब्ध: Au, Pt, Al, Ni, Ag, आदि। |
| फिल्म मोटाई | 10 nm, 50 nm, 100 nm, 150 nm, 300 nm, 500 nm, 1 µm, आदि। (अनुकूलन योग्य) |
ओमिक संपर्क और इलेक्ट्रोड: संवाहक सब्सट्रेट, संपर्क पैड, विद्युत परीक्षण
इलेक्ट्रोप्लेटिंग के लिए बीज परत: RDL, माइक्रोस्ट्रक्चर, MEMS इलेक्ट्रोप्लेटिंग प्रक्रियाएं
नैनोमैटेरियल्स और पतली-फिल्म अनुसंधान: सोल-जेल सब्सट्रेट, नैनोमैटेरियल वृद्धि और लक्षण वर्णन
माइक्रोस्कोपी और जांच मेट्रोलॉजी: SEM, AFM, और अन्य स्कैनिंग जांच माइक्रोस्कोपी अनुप्रयोग
बायो/रासायनिक प्लेटफॉर्म: सेल कल्चर, प्रोटीन/डीएनए माइक्रोएरे, रिफ्लेक्टोमेट्री सब्सट्रेट, सेंसिंग प्लेटफॉर्म
उत्कृष्ट आसंजन Ti इंटरलेयर द्वारा सक्षम
उच्च चालकता और समान Cu सतह
विस्तृत चयन वेफर आकार, प्रतिरोधकता रेंज और अभिविन्यास का
लचीला अनुकूलन आकार, सब्सट्रेट, फिल्म स्टैक और मोटाई के लिए
स्थिर, दोहराने योग्य प्रक्रिया परिपक्व स्पटरिंग तकनीक का उपयोग करना
Q1: Cu कोटिंग के नीचे Ti परत का उपयोग क्यों किया जाता है?
A: टाइटेनियम एक आसंजन (बंधन) परत के रूप में काम करता है, जो सब्सट्रेट से तांबे के जुड़ाव में सुधार करता है और इंटरफेस स्थिरता को बढ़ाता है, जो हैंडलिंग और प्रसंस्करण के दौरान छीलने या अलग होने को कम करने में मदद करता है।
Q2: विशिष्ट Ti/Cu मोटाई विन्यास क्या है?
A: सामान्य संयोजनों में Ti: दसियों एनएम (उदाहरण के लिए, 10–50 एनएम) और Cu: 50–300 एनएम स्पटर की गई फिल्मों के लिए। मोटी Cu परतें (µm-स्तर) अक्सर स्पटर की गई Cu बीज परत पर इलेक्ट्रोप्लेटिंग द्वारा प्राप्त की जाती हैं, जो आपके अनुप्रयोग पर निर्भर करती है।
Q3: क्या आप वेफर के दोनों किनारों को कोट कर सकते हैं?
A: हाँ। सिंगल-साइड या डबल-साइड कोटिंग अनुरोध पर उपलब्ध है। कृपया ऑर्डर करते समय अपनी आवश्यकता निर्दिष्ट करें।
