GaN-on-Si ((111) N/P T प्रकार सब्सट्रेट Epitaxy 4 इंच 6 इंच 8 इंच एलईडी या पावर डिवाइस के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | GaN-on-Si सब्सट्रेट |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 |
|---|---|
| प्रसव के समय: | 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| GaN का बैंडगैप: | 3.4 ईवी | Si का बैंडगैप: | 1.12 ईवी |
|---|---|---|---|
| ऊष्मा चालकता: | 130-170 डब्लू/एम·के | इलेक्ट्रॉन गतिशीलता: | 1000-2000 सेमी²/वी·एस |
| पारद्युतिक स्थिरांक: | 9.5 (GaN), 11.9 (Si) | थर्मल विस्तार गुणांक: | 5.6 पीपीएम/°C (GaN), 2.6 पीपीएम/°C (Si) |
| लैटिस कॉन्सटेंट: | 3.189 Å (GaN), 5.431 Å (Si) | अव्यवस्था घनत्व: | 10⁸-10⁹ सेमी⁻² |
| यांत्रिक कठोरता: | 9 मोह | वेफर व्यास: | 2-इंच, 4-इंच, 6-इंच, 8-इंच |
| GaN परत की मोटाई: | 1-10 µm | सब्सट्रेट की मोटाई: | 500-725 µm |
| प्रमुखता देना: | GaN-on-Si ((111) N/P T प्रकार का सब्सट्रेट,LED के लिए सेमीकंडक्टर सब्सट्रेट |
||
उत्पाद विवरण
एलईडी या पावर डिवाइस के लिए GaN-on-Si ((111) N/P Ttype सब्सट्रेट Epitaxy 4 इंच 6 इंच 8 इंच
GaN-on-Si सब्सट्रेट सार
GaN-on-Si (111) सब्सट्रेट अपने व्यापक बैंडगैप, उच्च इलेक्ट्रॉन गतिशीलता और थर्मल चालकता के कारण उच्च प्रदर्शन इलेक्ट्रॉनिक्स और ऑप्टोइलेक्ट्रॉनिक्स में आवश्यक हैं।ये सब्सट्रेट सिलिकॉन की लागत प्रभावीता और स्केलेबिलिटी का लाभ उठाते हैंहालांकि, विस्थापन घनत्व और तनाव को कम करने के लिए GaN और Si (111) के बीच जाली असंगतता और थर्मल विस्तार अंतर जैसी चुनौतियों को संबोधित किया जाना चाहिए।उन्नत एपिटाक्सियल वृद्धि तकनीकें, जैसे कि MOCVD और HVPE, क्रिस्टल की गुणवत्ता को अनुकूलित करने के लिए नियोजित किए जाते हैं। GaN-on-Si (111) सब्सट्रेट का व्यापक रूप से पावर इलेक्ट्रॉनिक्स, आरएफ उपकरणों और एलईडी तकनीक में उपयोग किया जाता है, जो प्रदर्शन संतुलन प्रदान करता है,लागत, और मौजूदा अर्धचालक विनिर्माण प्रक्रियाओं के साथ संगतता।
GaN-on-Si सब्सट्रेट गुण
सिलिकॉन पर गैलियम नाइट्राइड (GaN-on-Si) एक सब्सट्रेट तकनीक है जो गैलियम नाइट्राइड (GaN) के गुणों को सिलिकॉन (Si) की लागत-प्रभावशीलता और स्केलेबिलिटी के साथ जोड़ती है।GaN-on-Si सब्सट्रेट विशेष रूप से पावर इलेक्ट्रॉनिक्स में लोकप्रिय हैंनीचे GaN-on-Si सब्सट्रेट के कुछ प्रमुख गुण और लाभ दिए गए हैंः
1.ग्रिड असंगतता
- GaNऔरहाँविभिन्न जाली स्थिरांक होते हैं, जिससे महत्वपूर्ण जाली असंगतता (~ 17%) होती है। यह असंगतता GaN परत में विस्थापन जैसे दोषों का कारण बन सकती है।
- इन दोषों को कम करने के लिए, ग्रिटिस स्थिरांक को धीरे-धीरे स्थानांतरित करने के लिए GaN और Si के बीच बफर परतों का उपयोग किया जाता है।
2.ऊष्मा चालकता
- GaNइसकी ऊष्मा चालकता उच्च है, जिससे ऊष्मा का कुशल रूप से अपव्यय हो सकता है, जिससे यह उच्च शक्ति वाले अनुप्रयोगों के लिए उपयुक्त है।
- हाँइसमें भी अच्छी थर्मल कंडक्टिविटी होती है, लेकिन GaN और Si के बीच थर्मल विस्तार गुणांक में अंतर ठंडा होने के दौरान GaN परत में तनाव और संभावित दरार का कारण बन सकता है।
3.लागत और मापनीयता
- सिलिकॉनसब्सट्रेट अन्य विकल्पों जैसे सैफियर या सिलिकॉन कार्बाइड (SiC) की तुलना में काफी सस्ता और अधिक व्यापक रूप से उपलब्ध हैं।
- सिलिकॉन वेफर्स बड़े आकार (12 इंच तक) में उपलब्ध हैं, जिससे उच्च मात्रा में उत्पादन और कम लागत की अनुमति मिलती है।
4.विद्युत गुण
- GaNइसमें सिलिकॉन (1.1 eV) की तुलना में एक व्यापक बैंडगैप (3.4 eV) है, जिसके परिणामस्वरूप उच्च टूटने वाला वोल्टेज, उच्च इलेक्ट्रॉन गतिशीलता और कम प्रवाहकता हानि होती है।
- ये गुण GaN-on-Si सब्सट्रेट को उच्च आवृत्ति, उच्च शक्ति और उच्च तापमान अनुप्रयोगों के लिए आदर्श बनाते हैं।
5.उपकरण प्रदर्शन
- GaN-on-Si उपकरण अक्सर उत्कृष्ट इलेक्ट्रॉन गतिशीलता और उच्च संतृप्ति वेग प्रदर्शित करते हैं, जिससे आरएफ और माइक्रोवेव अनुप्रयोगों में बेहतर प्रदर्शन होता है।
- GaN-on-Si का उपयोग एलईडी में भी किया जाता है, जहां सब्सट्रेट के विद्युत और थर्मल गुण उच्च दक्षता और चमक में योगदान करते हैं।
6.यांत्रिक गुण
- सब्सट्रेट के यांत्रिक गुण उपकरण निर्माण में महत्वपूर्ण हैं। सिलिकॉन एक कठोर और स्थिर सब्सट्रेट प्रदान करता है,लेकिन जाली असंगतता और थर्मल विस्तार मतभेद के कारण GaN परत के यांत्रिक तनाव सावधानीपूर्वक प्रबंधन की जरूरत है.
7.चुनौतियाँ
- GaN-on-Si सब्सट्रेट के साथ प्राथमिक चुनौतियों में उच्च जाली और थर्मल विस्तार असंगतता का प्रबंधन शामिल है, जिससे GaN परत में दरार, झुकाव या दोष का गठन हो सकता है।
- इन चुनौतियों को दूर करने के लिए बफर परतों, इंजीनियर सब्सट्रेट और अनुकूलित विकास प्रक्रियाओं जैसी उन्नत तकनीकें आवश्यक हैं।
8.आवेदन
- पावर इलेक्ट्रॉनिक्स: GaN-on-Si का उपयोग उच्च दक्षता वाले पावर कन्वर्टर्स, इन्वर्टर्स और आरएफ एम्पलीफायरों में किया जाता है।
- एल ई डी: GaN-on-Si सब्सट्रेट का उपयोग एलईडी में उनकी दक्षता और चमक के कारण प्रकाश और डिस्प्ले के लिए किया जाता है।
- आरएफ और माइक्रोवेव उपकरण: उच्च आवृत्ति प्रदर्शन GaN-on-Si को वायरलेस संचार प्रणालियों में आरएफ ट्रांजिस्टर और एम्पलीफायरों के लिए आदर्श बनाता है।
GaN-on-Si सब्सट्रेट GaN के उच्च प्रदर्शन गुणों को सिलिकॉन की बड़े पैमाने पर विनिर्माण क्षमता के साथ एकीकृत करने के लिए एक लागत प्रभावी समाधान प्रदान करते हैं।उन्हें विभिन्न उन्नत इलेक्ट्रॉनिक अनुप्रयोगों में एक महत्वपूर्ण तकनीक बना रहा है.
| पैरामीटर श्रेणी | पैरामीटर | मूल्य/अंतराल | टिप्पणियाँ |
|---|---|---|---|
| भौतिक गुण | गैएन का बैंडगैप | 3.4 eV | वाइड बैंडगैप अर्धचालक, उच्च तापमान, उच्च वोल्टेज और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त |
| Si का बैंडगैप | 1.12 eV | एक सब्सट्रेट सामग्री के रूप में सिलिकॉन अच्छी लागत-प्रभावशीलता प्रदान करता है | |
| ऊष्मा चालकता | 130-170 W/m·K | GaN परत की थर्मल चालकता; सिलिकॉन सब्सट्रेट लगभग 149 W/m·K है | |
| इलेक्ट्रॉन गतिशीलता | 1000-2000 सेमी2/वी·एस | GaN परत में इलेक्ट्रॉन गतिशीलता, सिलिकॉन की तुलना में अधिक | |
| डायलेक्ट्रिक निरंतर | 9.5 (GaN), 11.9 (Si) | GaN और Si के डाइलेक्ट्रिक स्थिरांक | |
| थर्मल विस्तार गुणांक | 5.6 ppm/°C (GaN), 2.6 ppm/°C (Si) | GaN और Si के थर्मल विस्तार गुणांक में असंगतता, संभावित तनाव का कारण | |
| जाली स्थिर | 3.189 Å (GaN), 5.431 Å (Si) | गैएन और सीआई के बीच ग्रिटिस निरंतर असंगतता, संभावित रूप से विस्थापन की ओर ले जाती है | |
| विस्थापन घनत्व | 108-109 सेमी−2 | GaN परत में विशिष्ट विस्थापन घनत्व, उपमहाशिरा वृद्धि प्रक्रिया के आधार पर | |
| यांत्रिक कठोरता | 9 मोह | GaN की यांत्रिक कठोरता, पहनने के प्रतिरोध और स्थायित्व प्रदान करती है | |
| वेफर विनिर्देश | वेफर का व्यास | 2 इंच, 4 इंच, 6 इंच, 8 इंच | सिएन वेफर्स पर गाएन के लिए सामान्य आकार |
| GaN परत की मोटाई | 1-10 μm | विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर | |
| सब्सट्रेट की मोटाई | 500-725 μm | यांत्रिक शक्ति के लिए सिलिकॉन सब्सट्रेट की विशिष्ट मोटाई | |
| सतह की कठोरता | < 1 एनएम आरएमएस | पॉलिशिंग के बाद सतह की रफ़्तार, उच्च गुणवत्ता वाले एपिटाक्सियल विकास को सुनिश्चित करना | |
| सीढ़ी की ऊंचाई | < 2 एनएम | GaN परत में कदम की ऊंचाई, डिवाइस के प्रदर्शन को प्रभावित करती है | |
| वेफर धनुष | < 50 μm | वेफर का धनुष, प्रक्रिया संगतता को प्रभावित करना | |
| विद्युत गुण | इलेक्ट्रॉन एकाग्रता | १०१६-१०१९ सेमी−३ | GaN परत में n-प्रकार या p-प्रकार डोपिंग सांद्रता |
| प्रतिरोध | 10−3-10−2 Ω·cm | GaN परत का विशिष्ट प्रतिरोध | |
| टूटना विद्युत क्षेत्र | 3 एमवी/सेमी | GaN परत में उच्च विघटन क्षेत्र शक्ति, उच्च वोल्टेज उपकरणों के लिए उपयुक्त | |
| ऑप्टिकल गुण | उत्सर्जन तरंग दैर्ध्य | 365-405 एनएम (यूवी/नीला) | एलईडी और लेजर में प्रयुक्त गैएन सामग्री का उत्सर्जन तरंग दैर्ध्य |
| अवशोषण गुणांक | ~104 सेमी−1 | दृश्य प्रकाश के दायरे में GaN का अवशोषण गुणांक | |
| थर्मल गुण | ऊष्मा चालकता | 130-170 W/m·K | GaN परत की थर्मल चालकता; सिलिकॉन सब्सट्रेट लगभग 149 W/m·K है |
| थर्मल विस्तार गुणांक | 5.6 ppm/°C (GaN), 2.6 ppm/°C (Si) | GaN और Si के थर्मल विस्तार गुणांक में असंगतता, संभावित तनाव का कारण | |
| रासायनिक गुण | रासायनिक स्थिरता | उच्च | GaN में अच्छा संक्षारण प्रतिरोध है, जो कठोर वातावरण के लिए उपयुक्त है |
| सतह उपचार | धूल मुक्त, प्रदूषण मुक्त | GaN वेफर की सतह के लिए स्वच्छता की आवश्यकता | |
| यांत्रिक गुण | यांत्रिक कठोरता | 9 मोह | GaN की यांत्रिक कठोरता, पहनने के प्रतिरोध और स्थायित्व प्रदान करती है |
| यंग का मॉड्यूल | 350 GPa (GaN), 130 GPa (Si) | यंत्र के यांत्रिक गुणों को प्रभावित करने वाला गैएन और सीआई का यंग मॉड्यूल | |
| उत्पादन मापदंड | एपिटैक्सियल ग्रोथ विधि | एमओसीवीडी, एचवीपीई, एमबीई | GaN परतों के लिए सामान्य उपशीर्षक वृद्धि विधियाँ |
| उपज दर | प्रक्रिया नियंत्रण और वेफर आकार पर निर्भर करता है | उपज विस्थापन घनत्व और वेफर धनुष जैसे कारकों से प्रभावित है | |
| विकास का तापमान | 1000-1200°C | GaN परत के लिए विशिष्ट तापमान | |
| शीतलन दर | नियंत्रित शीतलन | शीतलन दर आमतौर पर थर्मल तनाव और वेफर धनुष को रोकने के लिए नियंत्रित किया जाता है |

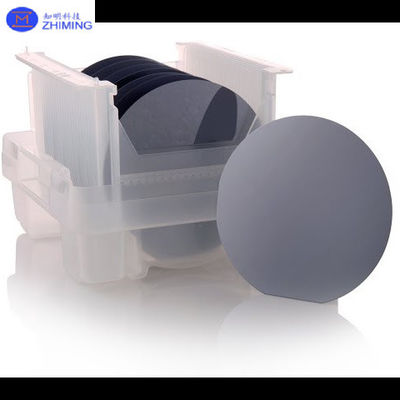

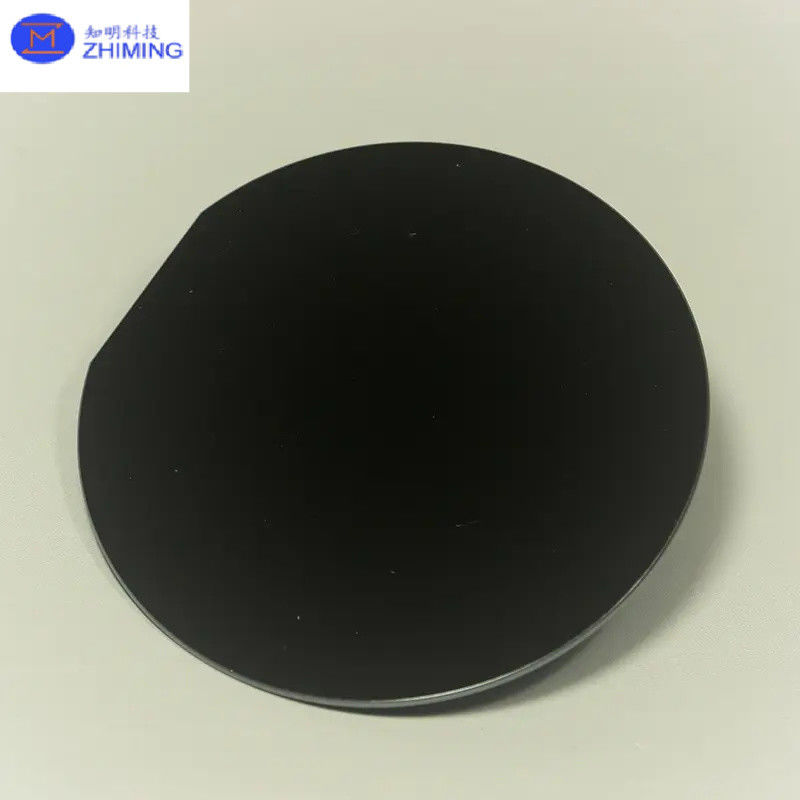

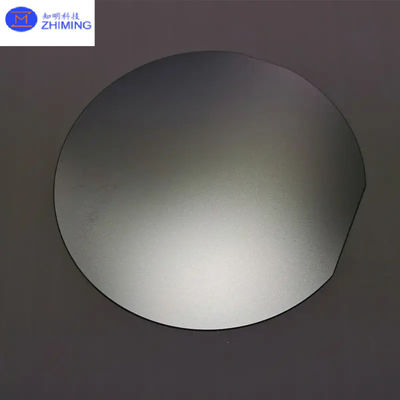

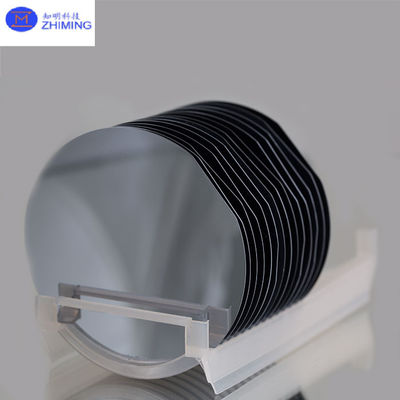

GaN-on-Si सब्सट्रेट वास्तविक फोटो
GaN-on-Si सब्सट्रेट अनुप्रयोग
GaN-on-Si सब्सट्रेट मुख्य रूप से कई प्रमुख अनुप्रयोगों में उपयोग किए जाते हैंः
-
पावर इलेक्ट्रॉनिक्स: GaN-on-Si का उपयोग पावर ट्रांजिस्टर और कन्वर्टर्स में इसकी उच्च दक्षता, तेज स्विचिंग गति और उच्च तापमान पर काम करने की क्षमता के कारण व्यापक रूप से किया जाता है, जो इसे बिजली आपूर्ति के लिए आदर्श बनाता है,विद्युत वाहन, और नवीकरणीय ऊर्जा प्रणालियों।
-
आरएफ उपकरण: GaN-on-Si सब्सट्रेट आरएफ एम्पलीफायरों और माइक्रोवेव ट्रांजिस्टरों में विशेष रूप से 5G संचार और रडार प्रणालियों में उपयोग किए जाते हैं, जहां उच्च शक्ति और आवृत्ति प्रदर्शन महत्वपूर्ण हैं।
-
एलईडी प्रौद्योगिकी: GaN-on-Si का उपयोग एलईडी के उत्पादन में, विशेष रूप से नीले और सफेद एलईडी के लिए किया जाता है, जो प्रकाश व्यवस्था और डिस्प्ले के लिए लागत प्रभावी और स्केलेबल विनिर्माण समाधान प्रदान करता है।
-
फोटोडेटेक्टर और सेंसर: GaN-on-Si का उपयोग यूवी फोटोडटेक्टरों और विभिन्न सेंसरों में भी किया जाता है, जो GaN के व्यापक बैंडगैप और यूवी प्रकाश के प्रति उच्च संवेदनशीलता से लाभान्वित होता है।
ये अनुप्रयोग आधुनिक इलेक्ट्रॉनिक्स और ऑप्टोइलेक्ट्रॉनिक्स में GaN-on-Si सब्सट्रेट की बहुमुखी प्रतिभा और महत्व को उजागर करते हैं।
