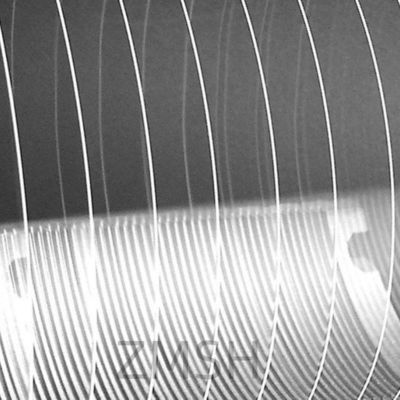

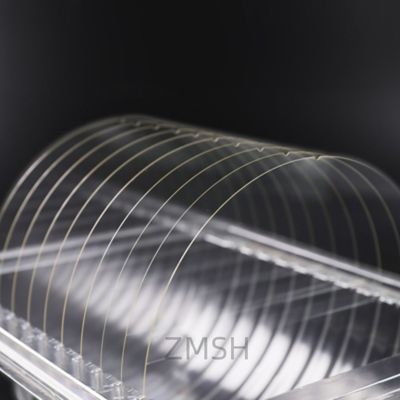

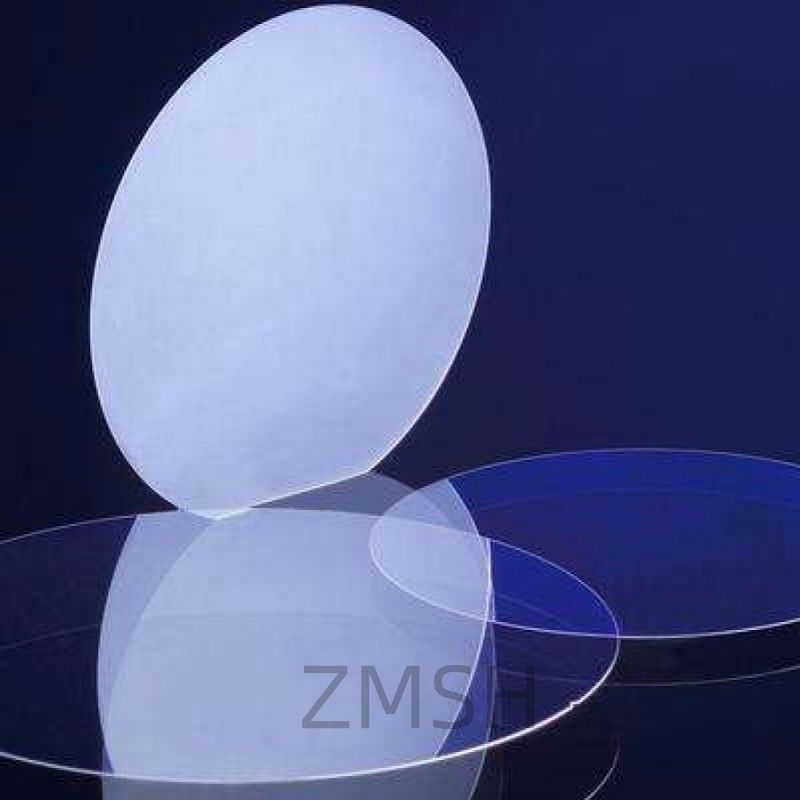

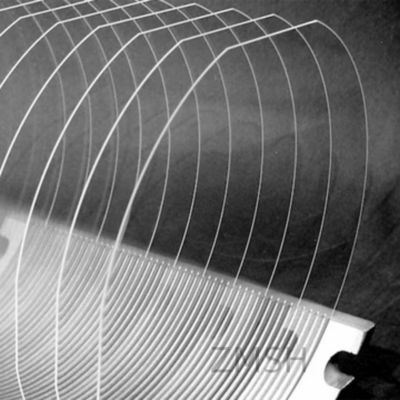

2" 3" 4" 6" 8" 12" SiO2 क्वार्ट्ज वेफर क्वार्ट्ज वेफर SiO2 MEMS तापमान

2" 3" 4" 6" 8" 12" SiO2 क्वार्ट्ज वेफर क्वार्ट्ज वेफर SiO2 MEMS तापमान

ब्रांड नाम: ZMSH
मॉडल संख्या: क्वार्ट्ज वेफर
एमओक्यू: 25
कीमत: 20USD
पैकेजिंग विवरण: कस्टम डिब्बों
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
व्यास (इंच):
3/4/6/8/12
आंतरिक संप्रेषण:
> 99.9%
अपवर्तक सूचकांक:
1.474698
कुल संप्रेषण:
>92%
टीटीवी:
<3
समतलता:
<15
आपूर्ति की क्षमता:
के रूप में
प्रमुखता देना:

SiO2 MEMS क्वार्ट्ज वेफर

,

तापमान क्वार्ट्ज वेफर

उत्पाद का वर्णन

परिचय

क्वार्ट्ज वेफर्स इलेक्ट्रॉनिक्स, अर्धचालक और ऑप्टिक्स उद्योगों को आगे बढ़ाने में एक अपरिहार्य भूमिका निभाते हैं।उच्च आवृत्ति आधार स्टेशनों में एम्बेडेड 5जी नेटवर्क को बिजली देने के लिएइन उच्च शुद्धता वाले सब्सट्रेट क्वांटम कंप्यूटिंग से लेकर उन्नत फोटोनिक्स तक हर चीज में नवाचार की अनुमति देते हैं।पृथ्वी के सबसे प्रचुर मात्रा में खनिजों में से एक से प्राप्त होने के बावजूद, क्वार्ट्ज वेफर्स को सटीकता और प्रदर्शन के असाधारण मानकों के लिए इंजीनियर किया गया है।








क्वार्ट्ज वेफर्स क्या हैं?

क्वार्ट्ज वेफर्स अति शुद्ध सिंथेटिक क्वार्ट्ज क्रिस्टल से बनाई गई पतली, गोल डिस्क होती हैं। 2 से 12 इंच तक के मानक व्यास में उपलब्ध, क्वार्ट्ज वेफर्स आमतौर पर मोटाई में 0 से.प्राकृतिक क्वार्ट्ज के विपरीत, जो अनियमित प्रिज्माटिक क्रिस्टल बनाता है, सिंथेटिक क्वार्ट्ज को सख्ती से नियंत्रित प्रयोगशाला स्थितियों में उगाया जाता है, जिससे समान क्रिस्टल संरचनाएं उत्पन्न होती हैं।

क्वार्ट्ज वेफर्स की अंतर्निहित क्रिस्टलीयता उच्च तापमान और यांत्रिक तनाव के तहत अद्वितीय रासायनिक प्रतिरोध, ऑप्टिकल पारदर्शिता और स्थिरता प्रदान करती है।ये विशेषताएं क्वार्ट्ज वेफर्स को डेटा ट्रांसमिशन में प्रयुक्त सटीक उपकरणों के लिए एक बुनियादी घटक बनाती हैं, सेंसर, कंप्यूटिंग और लेजर आधारित प्रौद्योगिकियां।








क्वार्ट्ज वेफर विनिर्देश

क्वार्ट्ज प्रकार 4 6 8 12
आकार
व्यास (इंच) 4 6 8 12
मोटाई (मिमी) 0.05 ¢2 0.255 0.3 ¢ 5 0.4 ¢ 5
व्यास सहिष्णुता (इंच) ±0.1 ±0.1 ±0.1 ±0.1
मोटाई सहिष्णुता (मिमी) अनुकूलन योग्य अनुकूलन योग्य अनुकूलन योग्य अनुकूलन योग्य
ऑप्टिकल गुण
अपवर्तक सूचकांक @365 एनएम 1.474698 1.474698 1.474698 1.474698
अपवर्तक सूचकांक @546.1 nm 1.460243 1.460243 1.460243 1.460243
अपवर्तन सूचकांक @1014 एनएम 1.450423 1.450423 1.450423 1.450423
आंतरिक संचरण (1250~1650 एनएम) >99.9% >99.9% >99.9% >99.9%
कुल पारगम्यता (1250~1650 एनएम) >92% >92% >92% >92%
मशीनिंग की गुणवत्ता
टीटीवी (कुल मोटाई परिवर्तन, μm) <3 <3 <3 <3
समतलता (μm) ≤15 ≤15 ≤15 ≤15
सतह की कठोरता (एनएम) ≤ 1 ≤ 1 ≤ 1 ≤ 1
धनुष (μm) <5 <5 <5 <5
भौतिक गुण
घनत्व (g/cm3) 2.20 2.20 2.20 2.20
यंग का मॉड्यूल (जीपीए) 74.20 74.20 74.20 74.20
मोहस कठोरता 6 ¢7 6 ¢7 6 ¢7 6 ¢7
कतरन मॉड्यूल (जीपीए) 31.22 31.22 31.22 31.22
पोयसन का अनुपात 0.17 0.17 0.17 0.17
संपीड़न शक्ति (जीपीए) 1.13 1.13 1.13 1.13
तन्य शक्ति (एमपीए) 49 49 49 49
डायलेक्ट्रिक स्थिरता (1 मेगाहर्ट्ज) 3.75 3.75 3.75 3.75
थर्मल गुण
तनाव बिंदु (1014.5 Pa·s) 1000°C 1000°C 1000°C 1000°C
एनीलिंग प्वाइंट (1013 Pa·s) 1160°C 1160°C 1160°C 1160°C
नरम करने का बिंदु (107.6 पा·स) 1620°C 1620°C 1620°C 1620°C








क्वार्ट्ज वेफर्स के अनुप्रयोग

क्वार्ट्ज वेफर्स को उद्योगों में मांग वाले अनुप्रयोगों को पूरा करने के लिए कस्टम-इंजीनियरिंग किया जाता है जिनमें शामिल हैंः

इलेक्ट्रॉनिक्स और आरएफ उपकरण

  • क्वार्ट्ज वेफर्स क्वार्ट्ज क्रिस्टल रेज़ोनर और ऑसिलेटर के लिए कोर हैं जो स्मार्टफोन, जीपीएस इकाइयों, कंप्यूटर और वायरलेस संचार उपकरणों के लिए घड़ी संकेत प्रदान करते हैं।
  • उनके कम थर्मल विस्तार और उच्च क्यू-कारक क्वार्ट्ज वेफर्स को उच्च स्थिरता समय सर्किट और आरएफ फिल्टर के लिए एकदम सही बनाते हैं।

ऑप्टोइलेक्ट्रॉनिक्स और इमेजिंग

  • क्वार्ट्ज वेफर्स उत्कृष्ट यूवी और आईआर पारगम्यता प्रदान करते हैं, जो उन्हें ऑप्टिकल लेंस, बीम स्प्लिटर, लेजर विंडो और डिटेक्टर के लिए आदर्श बनाते हैं।
  • विकिरण के प्रतिरोध के कारण उच्च ऊर्जा भौतिकी और अंतरिक्ष उपकरणों में इसका उपयोग संभव हो जाता है।

अर्धचालक और एमईएमएस

  • क्वार्ट्ज वेफर्स उच्च आवृत्ति अर्धचालक सर्किट के लिए सब्सट्रेट के रूप में कार्य करते हैं, विशेष रूप से GaN और RF अनुप्रयोगों में।
  • एमईएमएस (माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम) में, क्वार्ट्ज वेफर्स यांत्रिक संकेतों को पीज़ोइलेक्ट्रिक प्रभाव के माध्यम से विद्युत में परिवर्तित करते हैं, जिससे जिरोस्कोप और त्वरणमीटर जैसे सेंसर सक्षम होते हैं।

उन्नत विनिर्माण एवं प्रयोगशालाएं

  • उच्च शुद्धता वाले क्वार्ट्ज वेफर्स का व्यापक रूप से रासायनिक, जैव चिकित्सा और फोटोनिक प्रयोगशालाओं में ऑप्टिकल कोशिकाओं, यूवी कुवेट और उच्च तापमान नमूना हैंडलिंग के लिए उपयोग किया जाता है।
  • अत्यधिक वातावरण के साथ उनकी संगतता उन्हें प्लाज्मा कक्षों और जमाव उपकरण के लिए उपयुक्त बनाती है।






क्वार्ट्ज वेफर्स कैसे बने

क्वार्ट्ज वेफर्स के लिए दो प्राथमिक विनिर्माण मार्ग हैंः

फ्यूज्ड क्वार्ट्ज वेफर्स

फ्यूज्ड क्वार्ट्ज वेफर्स को प्राकृतिक क्वार्ट्ज के कणों को अकार्मिक ग्लास में पिघलाकर बनाया जाता है, फिर ठोस ब्लॉक को पतले वेफर्स में कटा और पॉलिश किया जाता है। ये क्वार्ट्ज वेफर्स प्रदान करते हैंः

  • असाधारण यूवी पारदर्शिता
  • व्यापक थर्मल ऑपरेटिंग रेंज (>1100°C)
  • उत्कृष्ट थर्मल शॉक प्रतिरोध

वे लिथोग्राफी उपकरण, उच्च तापमान भट्टियों और ऑप्टिकल खिड़कियों के लिए आदर्श हैं लेकिन क्रिस्टलीय क्रम की कमी के कारण पिज़ोइलेक्ट्रिक अनुप्रयोगों के लिए उपयुक्त नहीं हैं।

कल्चर क्वार्ट्ज वेफर्स

खेती किए गए क्वार्ट्ज वेफर्स को सटीक जाली अभिविन्यास के साथ दोष मुक्त क्रिस्टल का उत्पादन करने के लिए सिंथेटिक रूप से उगाया जाता है। इन वेफर्स को अनुप्रयोगों के लिए इंजीनियर किया गया है जिनकी आवश्यकता हैः

  • सटीक कट कोण (एक्स, वाई, जेड, एटी-कट आदि)
  • उच्च आवृत्ति ऑसिलेटर और SAW फिल्टर
  • ऑप्टिकल ध्रुवीकरण और उन्नत एमईएमएस उपकरण

उत्पादन प्रक्रिया में ऑटोक्लेव में बीज की वृद्धि होती है, उसके बाद स्लाइसिंग, ओरिएंटेशन, एनीलिंग और पॉलिशिंग होती है।








अग्रणी क्वार्ट्ज वेफर आपूर्तिकर्ता

उच्च परिशुद्धता क्वार्ट्ज वेफर्स में विशेषज्ञता वाले वैश्विक आपूर्तिकर्ताओं में शामिल हैंः

  • हेरायस(जर्मनी) ️ पिघला हुआ और सिंथेटिक क्वार्ट्ज

  • शिन्-एत्सु क्वार्ट्जउच्च शुद्धता वाले वेफर समाधान (जापान)

  • वेफरप्रो(यूएसए) ️ चौड़े व्यास वाले क्वार्ट्ज वेफर्स और सब्सट्रेट

  • कोर्थ क्रिस्टल(जर्मनी) ️ सिंथेटिक क्रिस्टल वेफर्स






क्वार्ट्ज वेफर्स की विकसित भूमिका

क्वार्ट्ज वेफर्स उभरते हुए तकनीकी परिदृश्यों में आवश्यक घटकों के रूप में विकसित होते रहते हैंः

  • लघुकरणकॉम्पैक्ट डिवाइस इंटीग्रेशन के लिए क्वार्ट्ज वेफर्स को सख्त सहिष्णुता के साथ निर्मित किया जा रहा है।

  • उच्च आवृत्ति इलेक्ट्रॉनिक्स6जी और रडार के लिए नए क्वार्ट्ज वेफर डिजाइन एमएमवेव और THz डोमेन में आगे बढ़ रहे हैं।

  • अगली पीढ़ी का संवेदनस्वायत्त वाहनों से लेकर औद्योगिक आईओटी तक क्वार्ट्ज आधारित सेंसर अधिक महत्वपूर्ण होते जा रहे हैं।






क्वार्ट्ज वेफर्स के बारे में अक्सर पूछे जाने वाले प्रश्न

1क्वार्ट्ज वेफर क्या है?

क्वार्ट्ज वेफर क्रिस्टलीय सिलिकॉन डाइऑक्साइड (SiO2) से बनी एक पतली, सपाट डिस्क है, जिसे आमतौर पर मानक अर्धचालक आकारों में निर्मित किया जाता है (जैसे, 2", 3", 4", 6", 8", या 12") । इसकी उच्च शुद्धता के लिए जाना जाता है,थर्मल स्थिरता, और ऑप्टिकल पारदर्शिता, एक क्वार्ट्ज वेफर एक सब्सट्रेट या वाहक के रूप में विभिन्न उच्च परिशुद्धता अनुप्रयोगों जैसे कि अर्धचालक निर्माण, एमईएमएस उपकरणों, ऑप्टिकल सिस्टम,और वैक्यूम प्रक्रियाएं.



2क्वार्ट्ज और सिलिका जेल में क्या अंतर है?

क्वार्ट्ज सिलिकॉन डाइऑक्साइड (SiO2) का एक क्रिस्टलीय ठोस रूप है, जबकि सिलिका जेल SiO2 का एक अनाकार और छिद्रपूर्ण रूप है, जिसका उपयोग आमतौर पर नमी को अवशोषित करने के लिए एक सुखाने वाले के रूप में किया जाता है।

  • क्वार्ट्ज कठोर, पारदर्शी होता है और इसका उपयोग इलेक्ट्रॉनिक, ऑप्टिकल और औद्योगिक अनुप्रयोगों में किया जाता है।
  • सिलिका जेल छोटे मोतियों या कणों के रूप में दिखाई देता है और मुख्य रूप से पैकेजिंग, इलेक्ट्रॉनिक्स और भंडारण में आर्द्रता नियंत्रण के लिए उपयोग किया जाता है।



3क्वार्ट्ज क्रिस्टल का प्रयोग किसके लिए किया जाता है?

क्वार्ट्ज क्रिस्टल का व्यापक रूप से इलेक्ट्रॉनिक्स और ऑप्टिक्स में उपयोग उनके पीज़ोइलेक्ट्रिक गुणों के कारण किया जाता है (वे यांत्रिक तनाव के तहत एक विद्युत आवेश उत्पन्न करते हैं) । आम अनुप्रयोगों में शामिल हैंः

  • ऑसिलेटर और आवृत्ति नियंत्रण(उदाहरण के लिए, क्वार्ट्ज घड़ी, घड़ियाँ, माइक्रोकंट्रोलर)
  • ऑप्टिकल घटक(उदाहरण के लिए, लेंस, वेवप्लेट, खिड़कियां)
  • अनुनाद और फिल्टरआरएफ और संचार उपकरणों में
  • सेंसरदबाव, त्वरण या बल के लिए
  • अर्धचालक निर्माणसब्सट्रेट या प्रक्रिया खिड़कियों के रूप में



4माइक्रोचिप में क्वार्ट्ज का प्रयोग क्यों किया जाता है?

क्वार्ट्ज का प्रयोग माइक्रोचिप से संबंधित अनुप्रयोगों में किया जाता है क्योंकि यह प्रदान करता हैः

  • थर्मल स्थिरताउच्च तापमान प्रक्रियाओं जैसे फैलाव और annealing के दौरान
  • विद्युत इन्सुलेशनइसके विद्युतरोधक गुणों के कारण
  • रासायनिक प्रतिरोधअर्धचालक निर्माण में प्रयुक्त एसिड और सॉल्वैंट्स के लिए
  • आयामी परिशुद्धताऔर विश्वसनीय लिथोग्राफी संरेखण के लिए कम थर्मल विस्तार
  • यद्यपि क्वार्ट्ज का उपयोग सक्रिय अर्धचालक सामग्री (सिलिकॉन की तरह) के रूप में नहीं किया जाता है, लेकिन यह विनिर्माण वातावरण में विशेष रूप से भट्टियों, कक्षों में महत्वपूर्ण सहायक भूमिका निभाता है।और फोटोमास्क सब्सट्रेट.
