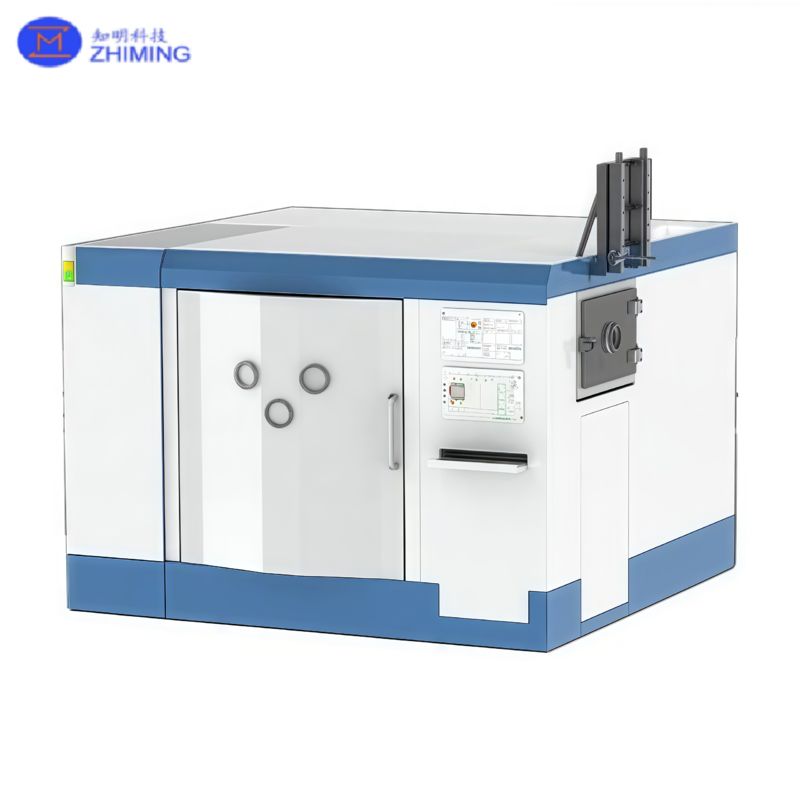

आयन बीम पॉलिशिंग मशीन
परमाणु-स्तर की परिशुद्धता · गैर-संपर्क प्रसंस्करण · अल्ट्रा-स्मूथ सतहें

आयन बीम पॉलिशिंग मशीन का उत्पाद अवलोकन


सीएनसी आयन बीम फिगरिंग/पॉलिशिंग मशीन आयन स्पटरिंग के सिद्धांत पर काम करती है। निर्वात स्थितियों के तहत, आयन स्रोत एक प्लाज्मा बीम उत्पन्न करता है, जिसे एक आयन बीम में त्वरित किया जाता है जो परमाणु-स्तर की सामग्री हटाने के लिए वर्कपीस की सतह पर बमबारी करता है, जिससे ऑप्टिकल घटकों का अल्ट्रा-सटीक निर्माण सक्षम होता है।

यह तकनीक गैर-संपर्क प्रसंस्करण प्रदान करती है, जो यांत्रिक तनाव या उपसतह क्षति से मुक्त है, और खगोल विज्ञान, एयरोस्पेस, अर्धचालक और वैज्ञानिक अनुसंधान में उच्च-परिशुद्धता प्रकाशिकी के लिए आदर्श है।

आयन बीम पॉलिशिंग मशीन का कार्य सिद्धांत – फ्लैट ऑप्टिक्स से लेकर जटिल फ्रीफॉर्म तक

• – अक्रिय गैस (जैसे, आर्गन) को निर्वात कक्ष में पेश किया जाता है और एक विद्युत निर्वहन क्षेत्र द्वारा आयनित किया जाता है।आयन त्वरण और बीम निर्माण

• – आयनों को सैकड़ों या हजारों इलेक्ट्रॉन वोल्ट (eV) तक त्वरित किया जाता है और फोकसिंग ऑप्टिक्स द्वारा एक स्थिर बीम स्पॉट में आकार दिया जाता है।सामग्री हटाना

• – आयन बीम रासायनिक प्रतिक्रियाओं के बिना सतह परमाणुओं को भौतिक रूप से स्पटर करता है।त्रुटि माप और पथ योजना

• – सतह आकृति त्रुटियों को इंटरफेरोमेट्री के माध्यम से मापा जाता है, फिर बीम निवास समय की गणना करने और प्रसंस्करण पथ उत्पन्न करने के लिए हटाने के कार्यों का उपयोग किया जाता है।क्लोज्ड-लूप सुधार

• – आरएमएस/पीवी लक्ष्यों को प्राप्त होने तक प्रसंस्करण और माप चक्र दोहराए जाते हैं।आयन बीम पॉलिशिंग मशीन की उपकरण विशेषताएं

गैर-संपर्क प्रसंस्करण – फ्लैट ऑप्टिक्स से लेकर जटिल फ्रीफॉर्म तक

• स्थिर हटाने की दर – उप-नैनोमीटर आकृति सुधार सटीकता

• कोई उपसतह क्षति नहीं – ऑप्टिकल अखंडता को संरक्षित करता है

• उच्च स्थिरता – विभिन्न कठोरता वाली सामग्रियों में न्यूनतम उतार-चढ़ाव

• निम्न/मध्यम आवृत्ति सुधार – कोई मध्य-उच्च आवृत्ति त्रुटि पीढ़ी नहीं

• कम रखरखाव लागत – न्यूनतम डाउनटाइम के साथ दीर्घकालिक निरंतर संचालन

• आयन बीम पॉलिशिंग मशीन की उपकरण प्रसंस्करण क्षमताउपलब्ध सतहें:

सरल ऑप्टिकल घटक: समतल, गोला, प्रिज्म – फ्लैट ऑप्टिक्स से लेकर जटिल फ्रीफॉर्म तक

विशेष ऑप्टिकल घटक: अल्ट्रा-थिन ऑप्टिक्स, स्लेट ऑप्टिक्स, अर्धगोलाकार ऑप्टिक्स, अनुरूप ऑप्टिक्स, चरण प्लेटें, फ्रीफॉर्म सतहें, अन्य कस्टम आकार

• उपलब्ध सामग्री:

• सामान्य ऑप्टिकल ग्लास: क्वार्ट्ज, माइक्रोक्रिस्टलाइन, के9, आदि।

• इन्फ्रारेड ऑप्टिक्स: सिलिकॉन, जर्मेनियम, आदि।

धातुएँ: एल्यूमीनियम, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, आदि।

• क्रिस्टल सामग्री: वाईएजी, सिंगल-क्रिस्टल सिलिकॉन कार्बाइड, आदि।

• अन्य कठोर/भंगुर सामग्री: सिलिकॉन कार्बाइड, आदि।

• सतह की गुणवत्ता / सटीकता:

• पीवी

• < 10 एनएम

आरएमएस ≤ 0.5 एनएम

• प्रसंस्करण क्षमतापरमाणु-स्तर की हटाने की सटीकता

• – मांग वाले ऑप्टिकल सिस्टम के लिए अल्ट्रा-स्मूथ सतहों को सक्षम बनाता है

बहुमुखी आकार संगतता – फ्लैट ऑप्टिक्स से लेकर जटिल फ्रीफॉर्म तक

• व्यापक सामग्री अनुकूलन क्षमता – सटीक क्रिस्टल से लेकर कठोर सिरेमिक और धातुओं तक

• बड़ा एपर्चर क्षमता – Φ4000 मिमी तक के प्रकाशिकी को संसाधित करता है

• विस्तारित स्थिर संचालन – निर्वात कक्ष रखरखाव के बिना 3–5 सप्ताह तक चलता है

• आयन बीम पॉलिशिंग मशीन के विशिष्ट मॉडलआईबीएफ350 / आईबीएफ750 / आईबीएफ1000 / आईबीएफ1600 / आईबीएफ2000 / आईबीएफ4000

• मोशन एक्सिस: 3-अक्ष / 5-अक्षअधिकतम वर्कपीस आकार: Φ4000 मिमी तक

आइटम

• ​​

• प्रसंस्करण विधि

• निर्वात के तहत आयन स्पटरिंग सामग्री हटाना

केस 2 – एक्स-रे रिफ्लेक्टिव मिरर

• वर्कपीस: 150 × 30 मिमी सिलिकॉन फ्लैट

• परिणाम: पीवी 8.3 एनएम; आरएमएस 0.379 एनएम; ढलान 0.13 µrad

​

केस 3 – ऑफ-एक्सिस मिरर

• वर्कपीस: डी326 मिमी ऑफ-एक्सिस ग्राउंड मिरर

• परिणाम: पीवी 35.9 एनएम; आरएमएस 3.9 एनएम

आयन बीम पॉलिशिंग मशीन के अनुप्रयोग क्षेत्र

खगोलीय प्रकाशिकी

• – बड़े टेलीस्कोप प्राथमिक/माध्यमिक दर्पण

• अंतरिक्ष प्रकाशिकी

– उपग्रह रिमोट सेंसिंग, डीप-स्पेस इमेजिंग

• उच्च-शक्ति लेजर सिस्टम – आईसीएफ प्रकाशिकी, बीम शेपिंग

• अर्धचालक प्रकाशिकी – लिथोग्राफी लेंस और दर्पण

• वैज्ञानिक उपकरण – एक्स-रे/न्यूट्रॉन दर्पण, मेट्रोलॉजी मानक घटक
