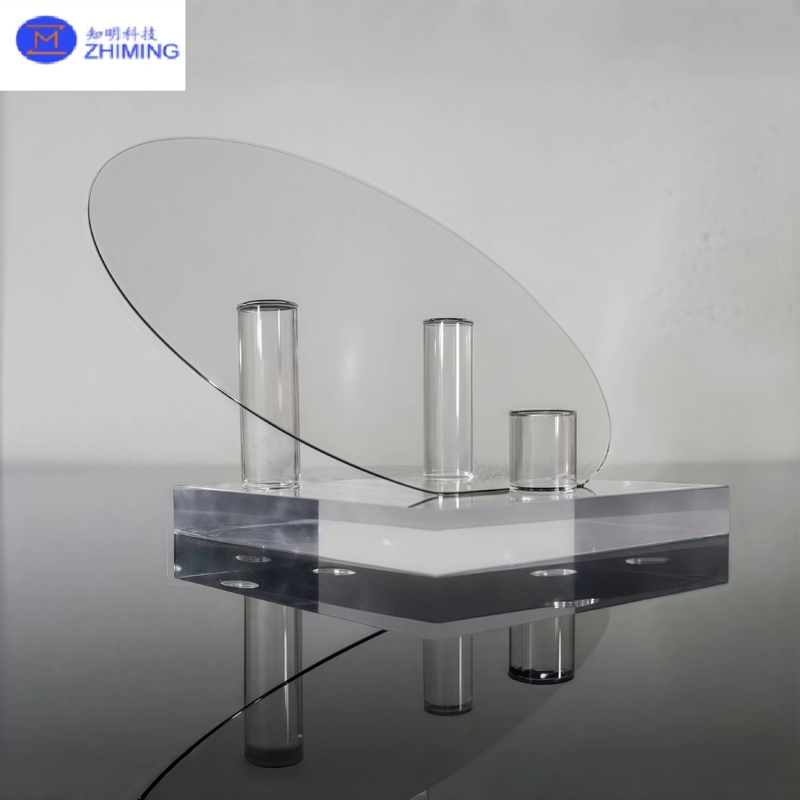

के उत्पाद अवलोकन अर्ध-इंसुलेटिंग SiC वेफर्स

उच्च-शुद्धता अर्ध-इंसुलेटिंग SiC वेफर्सअगली पीढ़ी के पावर इलेक्ट्रॉनिक्स, आरएफ/माइक्रोवेव उपकरणों और ऑप्टोइलेक्ट्रॉनिक्स के लिए इंजीनियर किए गए हैं। हमारे वेफर्स को 4H- या 6H-SiC सिंगल क्रिस्टल से एक अनुकूलित फिजिकल वेपर ट्रांसपोर्ट (PVT) ग्रोथ प्रक्रिया का उपयोग करके बनाया जाता है, जिसे डीप-लेवल कंपनसेशन एनीलिंग के साथ जोड़ा जाता है। इसका परिणाम एक वेफर है जिसमें:

• अति-उच्च प्रतिरोधकता: ≥1×10¹² Ω·cm, उच्च-वोल्टेज स्विचिंग उपकरणों में रिसाव धाराओं को दबाने के लिए

• वाइड बैंडगैप (~3.2 eV): उच्च तापमान, उच्च-क्षेत्र और उच्च-विकिरण स्थितियों के तहत बेहतर विद्युत प्रदर्शन बनाए रखता है

• असाधारण तापीय चालकता: >4.9 W/cm·K, उच्च-शक्ति मॉड्यूल में तेजी से गर्मी हटाने के लिए

• उत्कृष्ट यांत्रिक शक्ति: मोह कठोरता 9.0 (हीरे के बाद दूसरा), कम तापीय विस्तार, और उत्कृष्ट रासायनिक स्थिरता

• परमाणु रूप से चिकनी सतह: Ra < 0.4 nm दोष घनत्व के साथ < 1/cm², MOCVD/HVPE एपिटैक्सी और माइक्रो-नैनो फैब्रिकेशन के लिए आदर्श

उपलब्ध आकार: 50, 75, 100, 150, 200 मिमी (2″–8″) मानक; अनुरोध पर 250 मिमी तक कस्टम व्यास।
मोटाई रेंज: 200–1 000 μm ±5 μm सहनशीलता के साथ।

विनिर्माण सिद्धांत और प्रक्रिया प्रवाह का अर्ध-इंसुलेटिंग SiC वेफर्स

उच्च-शुद्धता SiC पाउडर तैयारी

• प्रारंभिक सामग्री: 6N–ग्रेड SiC पाउडर को धातु संदूषकों (Fe, Cr, Ni < 10 ppb) को कम करने और पॉलीक्रिस्टलाइन समावेशन को खत्म करने के लिए मल्टी-स्टेज वैक्यूम सब्लिमेशन और थर्मल ट्रीटमेंट के माध्यम से शुद्ध किया गया।

संशोधित PVT सिंगल-क्रिस्टल ग्रोथ

• पर्यावरण: 10⁻³–10⁻² टोर के पास-वैक्यूम

• तापमान: ग्रेफाइट क्रूसिबल को ~2 500 °C तक गर्म किया जाता है; नियंत्रित थर्मल ग्रेडिएंट ΔT ≈ 10–20 °C/cm

• गैस प्रवाह और क्रूसिबल डिजाइन: झरझरा ग्रेफाइट विभाजक और अनुकूलित क्रूसिबल ज्यामिति समान वाष्प वितरण सुनिश्चित करते हैं और अवांछित न्यूक्लिएशन को रोकते हैं

• डायनेमिक फीड और रोटेशन: आवधिक SiC पाउडर रिप्लेनिशमेंट और क्रिस्टल-रॉड रोटेशन कम अव्यवस्था घनत्व (< 3 000 cm⁻²) और सुसंगत 4H/6H ओरिएंटेशन पैदा करता है

​

डीप-लेवल कंपनसेशन एनीलिंग

• हाइड्रोजन एनील: डीप-लेवल ट्रैप को सक्रिय करने और आंतरिक वाहकों की भरपाई के लिए कई घंटों तक H₂ वातावरण में 600–1 400 °C

• N/Al सह-डोपिंग (वैकल्पिक): स्थिर दाता-स्वीकर्ता जोड़े बनाने के लिए विकास या पोस्ट-ग्रोथ CVD के दौरान Al (स्वीकर्ता) और N (दाता) डोपेंट्स का सटीक समावेश, प्रतिरोधकता चोटियों को चलाता है

​

सटीक स्लाइसिंग और मल्टी-स्टेज लैपिंग

• डायमंड-वायर सॉइंग: न्यूनतम क्षति परत के साथ 200–1 000 μm मोटाई के वेफर्स को स्लाइस करता है; मोटाई सहनशीलता ±5 μm

• मोटे से बारीक लैपिंग: सॉइंग क्षति को हटाने और पॉलिशिंग के लिए तैयार करने के लिए हीरे के अपघर्षक का क्रमिक उपयोग

रासायनिक यांत्रिक पॉलिशिंग (CMP)

• पॉलिशिंग मीडिया: एक हल्के क्षारीय निलंबन में नैनो-ऑक्साइड (SiO₂ या CeO₂) घोल

• प्रक्रिया नियंत्रण: कम-तनाव पॉलिशिंग पैरामीटर 0.2–0.4 nm का RMS खुरदरापन प्रदान करते हैं और माइक्रो-खरोंच को खत्म करते हैं

​

अंतिम सफाई और क्लास-100 पैकेजिंग

• मल्टी-स्टेप अल्ट्रासोनिक सफाई: कार्बनिक विलायक → एसिड/बेस ट्रीटमेंट → डीआयनाइज्ड पानी से धोना, सभी क्लास-100 क्लीनरूम में किए जाते हैं

• सुखाने और सीलिंग: नाइट्रोजन प्यूर सुखाने, नाइट्रोजन से भरे सुरक्षात्मक बैग में सील, और एंटी-स्टैटिक, कंपन-डैम्पिंग बाहरी बक्सों में रखे जाते हैं

की विशिष्टता अर्ध-इंसुलेटिंग SiC वेफर्स

प्रमुख अनुप्रयोग क्षेत्र का अर्ध-इंसुलेटिंग SiC वेफर्स

• उच्च-शक्ति इलेक्ट्रॉनिक्स

  • SiC MOSFETs, Schottky diodes, उच्च-वोल्टेज इनवर्टर, और फास्ट-चार्जिंग EV पावर मॉड्यूल SiC के कम ऑन-प्रतिरोध और उच्च ब्रेकडाउन फील्ड का लाभ उठाते हैं।

• RF और माइक्रोवेव सिस्टम

  • 5G/6G बेस-स्टेशन पावर एम्पलीफायर, मिलीमीटर-वेव रडार मॉड्यूल, और सैटेलाइट कम्युनिकेशन फ्रंट-एंड SiC के उच्च-आवृत्ति प्रदर्शन और विकिरण कठोरता की मांग करते हैं।

• ऑप्टोइलेक्ट्रॉनिक्स और फोटोनिक्स

  • UV-LEDs, ब्लू-लेजर डायोड, और वाइड-बैंडगैप फोटोडेटेक्टर समान एपिटैक्सी के लिए परमाणु रूप से चिकनी और दोष-मुक्त सब्सट्रेट से लाभान्वित होते हैं।

• चरम पर्यावरण संवेदन

  • उच्च तापमान दबाव/तापमान सेंसर, गैस-टर्बाइन निगरानी तत्व, और परमाणु-ग्रेड डिटेक्टर 600 °C से ऊपर और उच्च विकिरण प्रवाह के तहत SiC की स्थिरता का फायदा उठाते हैं।

• एयरोस्पेस और रक्षा

  • सैटेलाइट पावर इलेक्ट्रॉनिक्स, मिसाइल-बोर्न रडार, और एवियोनिक सिस्टम वैक्यूम, तापमान साइक्लिंग और उच्च-जी वातावरण में SiC की मजबूती की आवश्यकता होती है।

• उन्नत अनुसंधान और कस्टम समाधान

  • क्वांटम कंप्यूटिंग आइसोलेशन सब्सट्रेट, माइक्रो-कैविटी ऑप्टिक्स, और अत्याधुनिक आर एंड डी के लिए बेस्पोक विंडो आकार (गोलाकार, वी-ग्रूव, बहुभुज)।

अक्सर पूछे जाने वाले प्रश्न (FAQ) का अर्ध-इंसुलेटिंग SiC वेफर्स

1. कंडक्टिव SiC पर अर्ध-इंसुलेटिंग SiC क्यों चुनें?
   अर्ध-इंसुलेटिंग SiC डीप-लेवल कंपनसेशन के माध्यम से अति-उच्च प्रतिरोधकता प्रदर्शित करता है, जो उच्च-वोल्टेज और उच्च-आवृत्ति वाले उपकरणों में रिसाव धाराओं को बहुत कम करता है, जबकि कंडक्टिव SiC कम-वोल्टेज या पावर MOSFET चैनल अनुप्रयोगों के लिए उपयुक्त है।

2. क्या ये वेफर्स सीधे एपिटैक्सियल ग्रोथ में जा सकते हैं?
   हाँ। हम MOCVD, HVPE, या MBE के लिए अनुकूलित “एपि-रेडी” अर्ध-इंसुलेटिंग वेफर्स प्रदान करते हैं, जो उत्कृष्ट एपिटैक्सियल परत गुणवत्ता सुनिश्चित करने के लिए सतह उपचार और दोष नियंत्रण के साथ पूर्ण हैं।

3. वेफर की सफाई कैसे सुनिश्चित की जाती है?
   एक क्लास-100 क्लीनरूम प्रक्रिया, मल्टी-स्टेप अल्ट्रासोनिक और केमिकल क्लीनिंग, साथ ही नाइट्रोजन-सील्ड पैकेजिंग, लगभग शून्य कणों, कार्बनिक अवशेषों या माइक्रो-खरोंच सुनिश्चित करती है।

4. आमतौर पर लीड टाइम और न्यूनतम ऑर्डर क्या है?
   नमूने (5 टुकड़े तक) 7–10 व्यावसायिक दिनों के भीतर शिप होते हैं। उत्पादन आदेश (MOQ = 5 वेफर्स) आकार और कस्टम सुविधाओं के आधार पर 4–6 सप्ताह में वितरित किए जाते हैं।

5. क्या आप कस्टम आकार या सब्सट्रेट प्रदान करते हैं?
   हाँ। मानक गोलाकार वेफर्स के अलावा, हम प्लानर विंडो, वी-ग्रूव पार्ट्स, गोलाकार लेंस और अन्य बेस्पोक ज्यामिति बनाते हैं।
