| ब्रांड नाम: | ZMSH |
| एमओक्यू: | 1 |
| कीमत: | by case |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

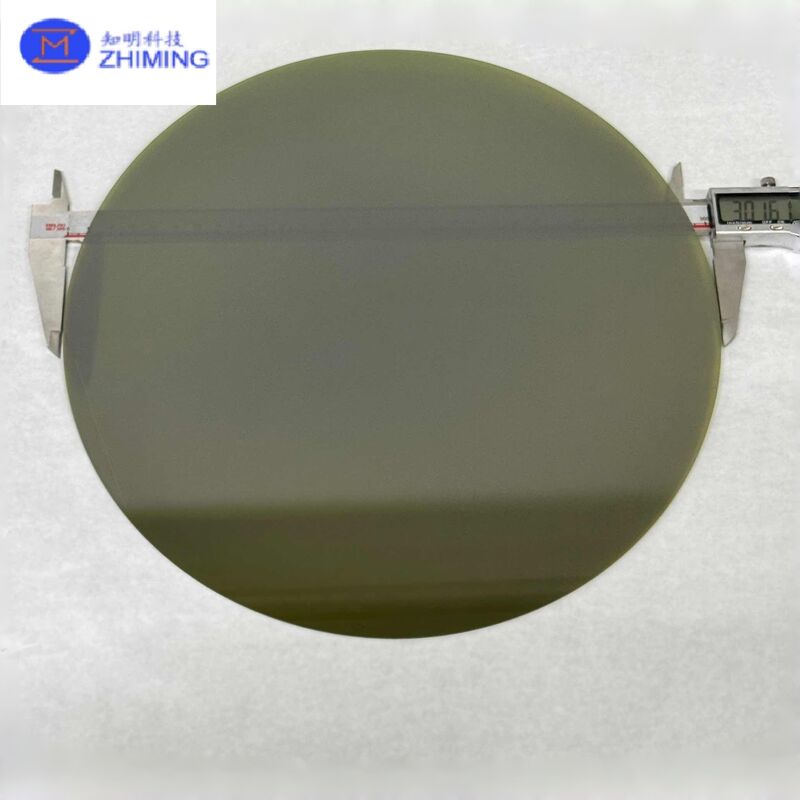

12 इंच का सिलिकॉन कार्बाइड (SiC) वेफर अगली पीढ़ी के व्यापक बैंडगैप अर्धचालक सब्सट्रेट का प्रतिनिधित्व करता है,उच्च प्रदर्शन वाले बिजली इलेक्ट्रॉनिक उपकरणों के बड़े पैमाने पर उत्पादन का समर्थन करने के लिए डिज़ाइन किया गयापारंपरिक 6 इंच और 8 इंच के सीआईसी वेफर्स की तुलना में, 12 इंच के प्रारूप में प्रत्येक वेफर के लिए उपयोग करने योग्य चिप क्षेत्र में काफी वृद्धि होती है, विनिर्माण दक्षता में सुधार होता है,और दीर्घकालिक लागत में कमी के लिए मजबूत क्षमता प्रदान करता है.
सिलिकॉन कार्बाइड एक व्यापक बैंडगैप अर्धचालक सामग्री है जिसमें उच्च टूटने विद्युत क्षेत्र शक्ति, उत्कृष्ट थर्मल चालकता, उच्च संतृप्त इलेक्ट्रॉन बहाव गति,और उत्कृष्ट थर्मल स्थिरताये गुण 12 इंच के सीआईसी वेफर्स को उच्च वोल्टेज, उच्च शक्ति और उच्च तापमान अनुप्रयोगों के लिए एक आदर्श मंच बनाते हैं।
सामग्री: एकल क्रिस्टल सिलिकॉन कार्बाइड (SiC)
बहुप्रकार: 4H-SiC (शक्ति उपकरणों के लिए मानक)
प्रवाहकता प्रकार:
एन-प्रकार (नाइट्रोजन से युक्त)
अर्ध-अवरोधक (अनुकूलित)
12 इंच के सिंगल सीआईसी क्रिस्टल के विकास के लिए तापमान ढाल, तनाव वितरण और अशुद्धियों के समावेश के उन्नत नियंत्रण की आवश्यकता होती है।बेहतर पीवीटी (भौतिक वाष्प परिवहन) क्रिस्टल विकास प्रौद्योगिकी आमतौर पर बड़े व्यास प्राप्त करने के लिए नियोजित है, कम दोष वाले SiC बॉल।
12 इंच के सीआईसी वेफर्स के उत्पादन में उच्च परिशुद्धता प्रक्रियाओं की एक श्रृंखला शामिल हैः
बड़े व्यास का एकल क्रिस्टल विकास
क्रिस्टल ओरिएंटेशन और बैंगट स्लाइसिंग
परिशुद्धता पीसने और वेफर पतला करने
एकल या दो तरफ़ा पॉलिशिंग
उन्नत सफाई और व्यापक निरीक्षण
प्रत्येक चरण को अच्छी तरह से नियंत्रित किया जाता है ताकि उत्कृष्ट समतलता, मोटाई एकरूपता और सतह की गुणवत्ता सुनिश्चित हो सके।
उच्च उपकरण उपज प्रति वेफर: बड़े वेफर आकार प्रति रन अधिक चिप्स की अनुमति देता है
विनिर्माण की दक्षता में सुधार: अगली पीढ़ी के कारखानों के लिए अनुकूलित
लागत में कमी की संभावना: उच्च मात्रा में उत्पादन में प्रति उपकरण कम लागत
ऊष्मीय और विद्युत प्रदर्शन: कठोर परिचालन स्थितियों के लिए आदर्श
प्रसंस्करण की मजबूत संगतता: मुख्यधारा के सीआईसी पावर डिवाइस निर्माण के लिए उपयुक्त
विद्युत वाहन (SiC MOSFET, SiC Schottky डायोड)
ऑनबोर्ड चार्जर (ओबीसी) और ट्रैक्शन इन्वर्टर
फास्ट चार्जिंग इन्फ्रास्ट्रक्चर और पावर मॉड्यूल
सौर इन्वर्टर और ऊर्जा भंडारण प्रणाली
औद्योगिक मोटर ड्राइव और रेल प्रणाली
उच्च अंत पावर इलेक्ट्रॉनिक्स और रक्षा अनुप्रयोग
| पद | एन-प्रकारउत्पादन ग्रेड (पी) | एन-प्रकारडमी ग्रेड (डी) | एसआई प्रकारउत्पादन ग्रेड (पी) |
|---|---|---|---|
| बहुप्रकार | 4H | 4H | 4H |
| डोपिंग प्रकार | एन-प्रकार | एन-प्रकार | / |
| व्यास | 300 ± 0.5 मिमी | 300 ± 0.5 मिमी | 300 ± 0.5 मिमी |
| मोटाई | हराः 600 ± 100 μm / सफेद पारदर्शीः 700 ± 100 μm | हराः 600 ± 100 μm / सफेद पारदर्शीः 700 ± 100 μm | हराः 600 ± 100 μm / सफेद पारदर्शीः 700 ± 100 μm |
| सतह अभिविन्यास (ऑफ-कट) | 4° दिशा में<11-20>± 0.5° |
4° दिशा में<11-20>± 0.5° |
4° दिशा में<11-20>± 0.5° |
| वेफर आईडी / प्राथमिक फ्लैट | नाच (पूरी गोल वेफर) | नाच (पूरी गोल वेफर) | नाच (पूरी गोल वेफर) |
| नाच गहराई | 1.0 ️ 1.5 मिमी | 1.0 ️ 1.5 मिमी | 1.0 ️ 1.5 मिमी |
| टीटीवी (कुल मोटाई परिवर्तन) | ≤ 10 μm | NA | ≤ 10 μm |
| एमपीडी (माइक्रोपाइप घनत्व) | ≤ 5 ea/cm2 | NA | ≤ 5 ea/cm2 |
| प्रतिरोध | माप क्षेत्रःकेंद्र 8-इंच क्षेत्र | माप क्षेत्रःकेंद्र 8-इंच क्षेत्र | माप क्षेत्रःकेंद्र 8-इंच क्षेत्र |
| सी-फेस सतह उपचार | सीएमपी (पॉलिश) | पीसने | सीएमपी (पॉलिश) |
| एज प्रोसेसिंग | चम्फर | कोई चाम्फर नहीं | चम्फर |
| एज चिप्स (अनुमेय) | चिप गहराई < 0.5 मिमी | चिप गहराई < 1.0 मिमी | चिप गहराई < 0.5 मिमी |
| लेजर मार्किंग | सी-साइड मार्किंग / ग्राहक की आवश्यकताओं के अनुसार | सी-साइड मार्किंग / ग्राहक की आवश्यकताओं के अनुसार | सी-साइड मार्किंग / ग्राहक की आवश्यकताओं के अनुसार |
| बहुप्रकार क्षेत्र (ध्रुवीकृत प्रकाश) | कोई पॉलीटाइप नहीं (किनारे के बहिष्करण 3 मिमी) | बहुरूपता क्षेत्र < 5% (किनारे के बहिष्करण 3 मिमी) | कोई पॉलीटाइप नहीं (किनारे के बहिष्करण 3 मिमी) |
| दरारें (उच्च तीव्रता प्रकाश) | कोई दरारें नहीं (किनारे के बहिष्करण 3 मिमी) | कोई दरारें नहीं (किनारे के बहिष्करण 3 मिमी) | कोई दरारें नहीं (किनारे के बहिष्करण 3 मिमी) |
प्रश्न 1: क्या 12 इंच के सीआईसी वेफर्स बड़े पैमाने पर उत्पादन के लिए तैयार हैं?
उत्तर: 12 इंच के सीआईसी वेफर्स वर्तमान में औद्योगीकरण के प्रारंभिक चरण में हैं और दुनिया भर के अग्रणी निर्माताओं द्वारा पायलट और बड़े पैमाने पर उत्पादन के लिए सक्रिय रूप से मूल्यांकन किया जा रहा है।
प्रश्न 2: 8 इंच के वेफर्स की तुलना में 12 इंच के सीआईसी वेफर्स के क्या फायदे हैं?
उत्तर: 12 इंच का प्रारूप प्रति वेफर चिप आउटपुट को काफी बढ़ाता है, फैब थ्रूपुट में सुधार करता है, और दीर्घकालिक लागत लाभ प्रदान करता है।
Q3: क्या वेफर विनिर्देशों को अनुकूलित किया जा सकता है?
एकः हाँ, प्रवाहकता प्रकार, मोटाई, चमकाने की विधि और निरीक्षण ग्रेड जैसे मापदंडों को अनुकूलित किया जा सकता है।
