अवलोकन

द12 इंच का चालक 4H-SiC (सिलिकॉन कार्बाइड) सब्सट्रेटअगली पीढ़ी के लिए विकसित एक अल्ट्रा-बड़ा व्यास-वाइड-बैंड गैप अर्धचालक वेफर हैउच्च वोल्टेज, उच्च शक्ति, उच्च आवृत्ति और उच्च तापमानपावर इलेक्ट्रॉनिक्स विनिर्माण। SiC के आंतरिक लाभों का लाभ उठाते हुए, जैसे किउच्च महत्वपूर्ण विद्युत क्षेत्र,उच्च संतृप्त इलेक्ट्रॉन बहाव वेग,उच्च ताप चालकता, औरउत्कृष्ट रासायनिक स्थिरतायह सब्सट्रेट उन्नत पावर डिवाइस प्लेटफार्मों और उभरते बड़े क्षेत्र वाले वेफर अनुप्रयोगों के लिए एक आधार सामग्री के रूप में तैनात है।

उद्योग-व्यापी आवश्यकताओं को पूरा करने के लिएलागत में कमी और उत्पादकता में सुधार, मुख्यधारा से संक्रमण6 ¢ 8 इंच सीआईसीतक12 इंच का सीआईसीसब्सट्रेट व्यापक रूप से एक प्रमुख मार्ग के रूप में मान्यता प्राप्त है। एक 12-इंच वेफर छोटे प्रारूपों की तुलना में काफी बड़ा उपयोग करने योग्य क्षेत्र प्रदान करता है, जिससे प्रति वेफर अधिक डाई आउटपुट, बेहतर वेफर उपयोग,और बढ़त हानि अनुपात को कम किया है, जिससे आपूर्ति श्रृंखला में समग्र विनिर्माण लागत अनुकूलन का समर्थन किया जा सकता है।.

क्रिस्टल विकास और वेफर निर्माण मार्ग

यह 12 इंच का प्रवाहकीय 4H-SiC सब्सट्रेट एक पूर्ण प्रक्रिया श्रृंखला कवरिंग के माध्यम से निर्मित हैबीज विस्तार, एकल क्रिस्टल विकास, वेफरिंग, पतला करना और पॉलिशिंग, सेमीकंडक्टर विनिर्माण की मानक प्रथाओं का पालन करते हुएः

• भौतिक वाष्प परिवहन (PVT) द्वारा बीज विस्तारः
  12 इंच4H-SiC बीज क्रिस्टलपीवीटी विधि का उपयोग करके व्यास विस्तार के माध्यम से प्राप्त किया जाता है, जो 12 इंच के प्रवाहकीय 4H-SiC बुल की बाद की वृद्धि को सक्षम करता है।

• प्रवाहकीय 4H-SiC एकल क्रिस्टल का विकासः
  संवाहकn+ 4H-SiCएकल क्रिस्टल वृद्धि नियंत्रित दाता डोपिंग प्रदान करने के लिए विकास वातावरण में नाइट्रोजन का परिचय करके प्राप्त की जाती है।

• वेफर निर्माण (मानक अर्धचालक प्रसंस्करण):
  गोलाकार बनाने के बाद, वेफर्स का उत्पादनलेजर स्लाइसिंग, इसके बादपतला करना, पॉलिश करना (सीएमपी स्तर के परिष्करण सहित) और सफाई करना.
  परिणामी सब्सट्रेट की मोटाई560 μm.

इस एकीकृत दृष्टिकोण को क्रिस्टलोग्राफिक अखंडता और स्थिर विद्युत गुणों को बनाए रखते हुए अति-बड़े व्यास पर स्थिर वृद्धि का समर्थन करने के लिए डिज़ाइन किया गया है।

मापन और विशेषता पद्धति

व्यापक गुणवत्ता मूल्यांकन सुनिश्चित करने के लिए, संरचनात्मक, ऑप्टिकल, विद्युत और दोष-निरीक्षण उपकरणों के संयोजन का उपयोग करके सब्सट्रेट की विशेषता हैः

• रामन स्पेक्ट्रोस्कोपी (क्षेत्र मानचित्रण):वेफर में बहुप्रकार एकरूपता का सत्यापन

• पूरी तरह से स्वचालित ऑप्टिकल माइक्रोस्कोपी (वेफर मैपिंग):माइक्रोपाइपों का पता लगाने और सांख्यिकीय मूल्यांकन

• संपर्क रहित प्रतिरोध मापन (वेफर मानचित्रण):कई माप स्थलों पर प्रतिरोधकता वितरण

• उच्च-रिज़ॉल्यूशन एक्स-रे विवर्तन (HRXRD):रॉकिंग वक्र माप के माध्यम से क्रिस्टलीय गुणवत्ता का आकलन

• विस्थापन निरीक्षण (चयनात्मक उत्कीर्णन के बाद):विस्थापन घनत्व और आकृति का मूल्यांकन (स्क्रू विस्थापन पर जोर के साथ)

मुख्य प्रदर्शन परिणाम (प्रतिनिधि))

विशेषता के परिणामों से पता चलता है कि 12 इंच का चालक 4H-SiC सब्सट्रेट महत्वपूर्ण मापदंडों में मजबूत सामग्री गुणवत्ता प्रदर्शित करता हैः

(1) बहुप्रकार शुद्धता और एकरूपता

• रामन क्षेत्र का मानचित्रण दिखाता है100% 4H-SiC बहुप्रकार कवरेजसब्सट्रेट के पार।

• अन्य पॉलीटाइप (जैसे, 6H या 15R) का कोई समावेश नहीं पाया गया है, जो 12 इंच के पैमाने पर उत्कृष्ट पॉलीटाइप नियंत्रण का संकेत देता है।

(2) माइक्रोपाइप घनत्व (MPD)

• वेफर-स्केल माइक्रोस्कोपी मैपिंग एक संकेत देता हैमाइक्रोपाइप घनत्व < 0.01 सेमी−2, इस उपकरण-सीमित दोष श्रेणी के प्रभावी निवारण को दर्शाता है।

(3) विद्युत प्रतिरोध और एकरूपता

• गैर संपर्क प्रतिरोध मानचित्रण (361 बिंदु माप) दिखाता हैः

  • प्रतिरोध सीमाः20.5.23.6 mΩ·cm

  • औसत प्रतिरोधः22.8 mΩ·cm

  • असमानता:< 2%
    ये परिणाम अच्छी डोपेंट समावेश स्थिरता और अनुकूल वेफर-स्केल विद्युत एकरूपता को इंगित करते हैं।

(4) क्रिस्टलीय गुणवत्ता (HRXRD)

• एचआरएक्सआरडी रॉकिंग वक्र माप(004) प्रतिबिंब, पर लिया गयापाँच अंकएक वेफर व्यास दिशा के साथ, दिखाएँः

  • एकल, बहु-पीक व्यवहार के बिना लगभग सममित शिखर, कम कोण वाले अनाज सीमा सुविधाओं की अनुपस्थिति का सुझाव देते हैं।

  • औसत FWHM:20.8 आर्कसेक (′′), उच्च क्रिस्टलीय गुणवत्ता को दर्शाता है।

(5) पेंच विस्थापन घनत्व (एसटीडी)

• चुनिंदा उत्कीर्णन और स्वचालित स्कैनिंग के बाद,पेंच विस्थापन घनत्वपर मापा जाता है2 सेमी−2, 12 इंच के पैमाने पर कम टीएसडी का प्रदर्शन करता है।

उपरोक्त परिणामों से निष्कर्षः
सब्सट्रेट प्रदर्शित करता हैउत्कृष्ट 4H पॉलीटाइप शुद्धता, अति-कम माइक्रोपाइप घनत्व, स्थिर और समान कम प्रतिरोध, मजबूत क्रिस्टलीय गुणवत्ता और कम पेंच विस्थापन घनत्व, उन्नत उपकरण निर्माण के लिए इसकी उपयुक्तता का समर्थन करता है।

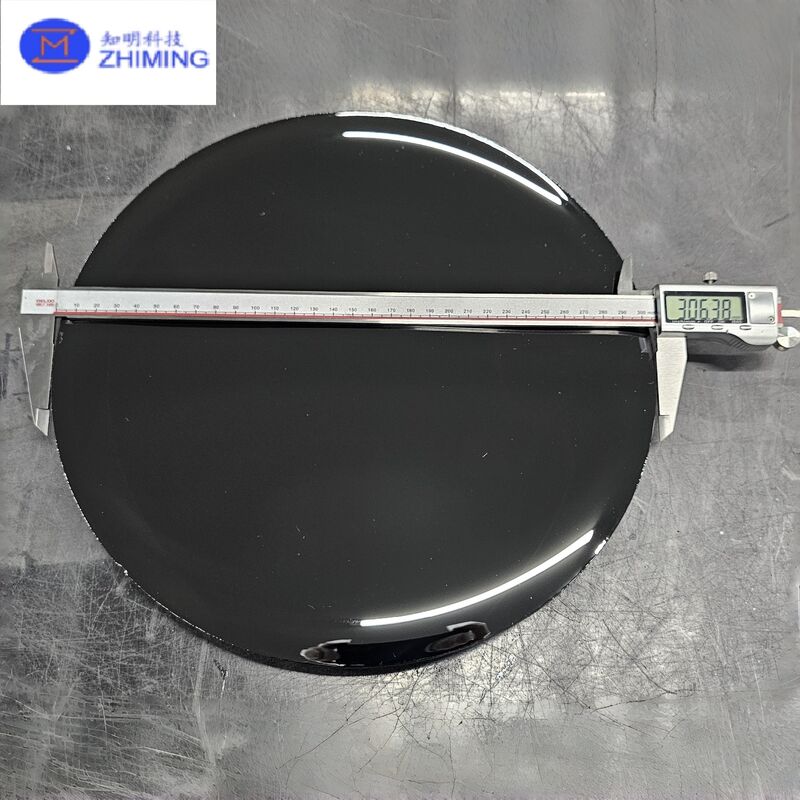

12 इंच का संवाहक 4H-SiC सब्सट्रेट

विशिष्ट विनिर्देश

उत्पाद मूल्य और लाभ

1. 12 इंच के सीआईसी विनिर्माण माइग्रेशन को सक्षम करता है
   12 इंच के सीआईसी वेफर निर्माण के लिए उद्योग के रोडमैप के अनुरूप एक उच्च गुणवत्ता वाला सब्सट्रेट प्लेटफॉर्म प्रदान करता है।

2. बेहतर उपकरण उपज और विश्वसनीयता के लिए कम दोष घनत्व
   अल्ट्रा-लो माइक्रोपाइप घनत्व और कम पेंच विस्थापन घनत्व विनाशकारी और पैरामीटर उपज हानि तंत्र को कम करने में मदद करते हैं।

3. प्रक्रिया स्थिरता के लिए उत्कृष्ट विद्युत एकरूपता
   तंग प्रतिरोधिता वितरण बेहतर वेफर-टू-वेफर और वेफर के भीतर डिवाइस स्थिरता का समर्थन करता है।

4. उच्च क्रिस्टलीय गुणवत्ता समर्थन एपिटेक्सी और उपकरण प्रसंस्करण
   एचआरएक्सआरडी के परिणाम और कम कोण वाले अनाज सीमा हस्ताक्षरों की अनुपस्थिति उपमा वृद्धि और उपकरण निर्माण के लिए अनुकूल सामग्री गुणवत्ता का संकेत देती है।

लक्षित अनुप्रयोग

12 इंच का चालक 4H-SiC सब्सट्रेट निम्नलिखित पर लागू होता हैः

• सीआईसी पावर डिवाइस:एमओएसएफईटी, शॉटकी बैरियर डायोड (एसबीडी) और संबंधित संरचनाएं

• विद्युत वाहन:मुख्य कर्षण इन्वर्टर, ऑनबोर्ड चार्जर (ओबीसी) और डीसी-डीसी कन्वर्टर

• नवीकरणीय ऊर्जा एवं ग्रिड:फोटोवोल्टिक इन्वर्टर, ऊर्जा भंडारण प्रणाली और स्मार्ट ग्रिड मॉड्यूल

• औद्योगिक पावर इलेक्ट्रॉनिक्स:उच्च दक्षता बिजली आपूर्ति, मोटर ड्राइव और उच्च वोल्टेज कन्वर्टर्स

• बड़े क्षेत्रफल वाले वेफर्स की उभरती मांगःउन्नत पैकेजिंग और अन्य 12-इंच संगत अर्धचालक निर्माण परिदृश्य
