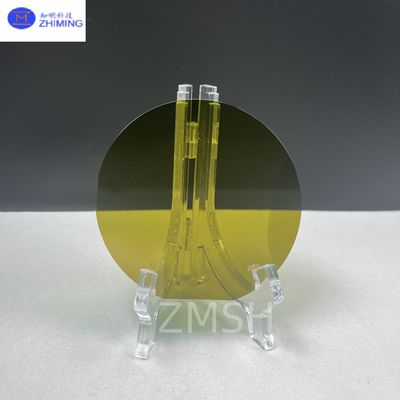

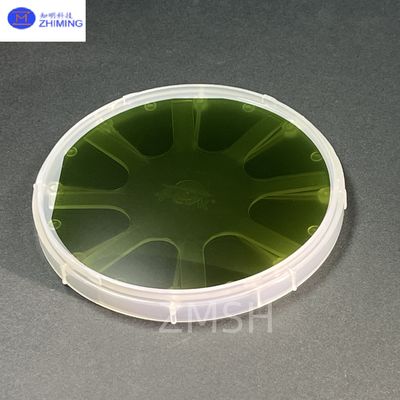

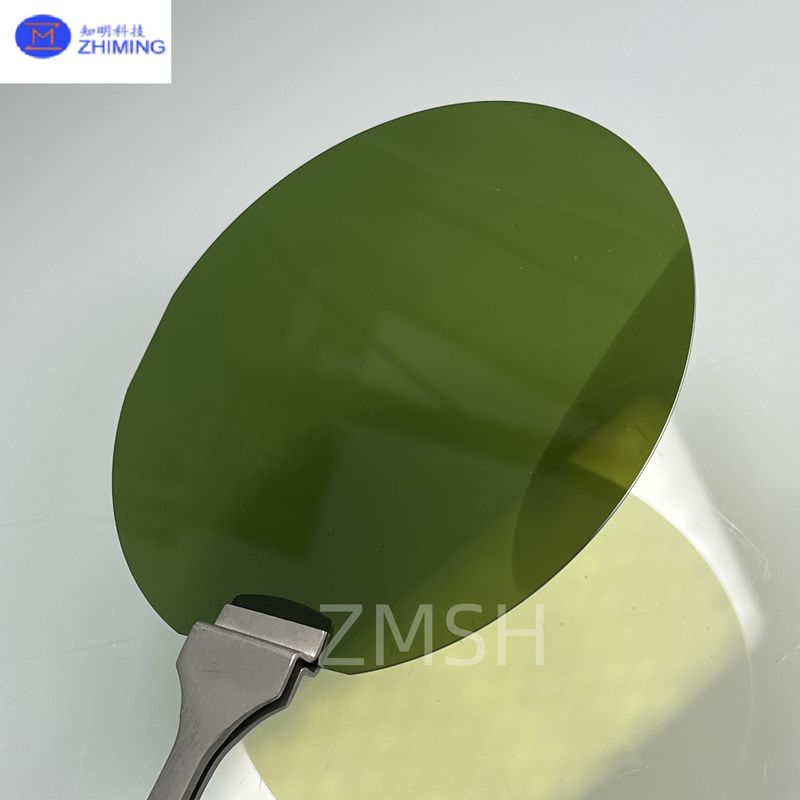

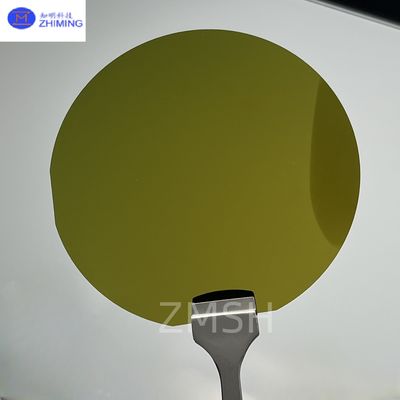

सीआईसी एपिटेक्सियल वेफर ️ 4एच/6एच सीआईसी सब्सट्रेट कस्टम मोटाई डोपिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | 4 इंच |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 10 |
|---|---|
| मूल्य: | 5 USD |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| प्रसव के समय: | 4-8 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | के रूप में |
|
विस्तार जानकारी |
|||
| Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
|---|---|---|---|
| Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
| TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
उत्पाद विवरण
SiC एपिटैक्सियल वेफर अवलोकन
4-इंच (100 मिमी) SiC एपिटैक्सियल वेफर्स सेमीकंडक्टर बाजार में एक महत्वपूर्ण भूमिका निभाते रहते हैं, जो दुनिया भर में पावर इलेक्ट्रॉनिक्स और आरएफ डिवाइस निर्माताओं के लिए एक अत्यधिक परिपक्व और विश्वसनीय प्लेटफॉर्म के रूप में काम करते हैं। 4” वेफर का आकार प्रदर्शन, उपलब्धता और लागत-प्रभावशीलता के बीच एक उत्कृष्ट संतुलन बनाता है—जो इसे मध्यम से उच्च मात्रा में उत्पादन के लिए उद्योग की मुख्यधारा की पसंद बनाता है।
SiC एपिटैक्सियल वेफर्स में एक उच्च-गुणवत्ता वाले मोनोक्रिस्टलाइन SiC सब्सट्रेट पर जमा सिलिकॉन कार्बाइड की एक पतली, सटीक रूप से नियंत्रित परत होती है। एपिटैक्सियल परत को समान डोपिंग, उत्कृष्ट क्रिस्टलीय गुणवत्ता और अल्ट्रा-स्मूथ सतह फिनिश के लिए इंजीनियर किया गया है। एक विस्तृत बैंडगैप (3.2 eV), उच्च महत्वपूर्ण विद्युत क्षेत्र (~3 MV/cm), और उच्च तापीय चालकता के साथ, 4” SiC एपिटैक्सियल वेफर्स ऐसे उपकरणों को सक्षम करते हैं जो उच्च-वोल्टेज, उच्च-आवृत्ति और उच्च-तापमान अनुप्रयोगों में सिलिकॉन से बेहतर प्रदर्शन करते हैं।
कई उद्योग—इलेक्ट्रिक वाहनों से लेकर सौर ऊर्जा और औद्योगिक ड्राइव तक—कुशल, मजबूत और कॉम्पैक्ट पावर इलेक्ट्रॉनिक्स के निर्माण के लिए 4” SiC एपिटैक्सियल वेफर्स पर निर्भर रहना जारी रखते हैं।
विनिर्माण सिद्धांत
4” SiC एपिटैक्सियल वेफर्स का उत्पादन एक अत्यधिक नियंत्रित रासायनिक वाष्प जमाव (CVD) प्रक्रिया में शामिल है:
-
सब्सट्रेट तैयारी
उच्च-शुद्धता वाले 4” 4H-SiC या 6H-SiC सब्सट्रेट परमाणु रूप से चिकनी सतहें बनाने के लिए उन्नत रासायनिक-यांत्रिक पॉलिशिंग (CMP) से गुजरते हैं, जो एपिटैक्सियल वृद्धि के दौरान दोषों को कम करते हैं। -
एपिटैक्सियल परत वृद्धि
CVD रिएक्टरों में, सिलन (SiH₄) और प्रोपेन (C₃H₈) जैसी गैसों को उच्च तापमान (~1600–1700 °C) पर पेश किया जाता है। ये गैसें विघटित हो जाती हैं और सब्सट्रेट पर जमा हो जाती हैं, जिससे एक नई क्रिस्टलीय SiC परत बनती है। -
नियंत्रित डोपिंग
नाइट्रोजन (एन-प्रकार) या एल्यूमीनियम (पी-प्रकार) जैसे डोपेंट्स को प्रतिरोधकता और वाहक सांद्रता जैसे विद्युत गुणों को ट्यून करने के लिए सावधानीपूर्वक पेश किया जाता है। -
सटीक निगरानी
वास्तविक समय की निगरानी पूरे 4” वेफर में मोटाई की एकरूपता और डोपिंग प्रोफाइल के तंग नियंत्रण को सुनिश्चित करती है। -
पोस्ट-प्रोसेसिंग गुणवत्ता नियंत्रण
तैयार वेफर्स कठोर परीक्षण से गुजरते हैं:-
सतह खुरदरापन के लिए परमाणु बल माइक्रोस्कोपी (AFM)
-
तनाव और दोषों के लिए रमन स्पेक्ट्रोस्कोपी
-
क्रिस्टलोग्राफिक गुणवत्ता के लिए एक्स-रे विवर्तन (XRD)
-
दोष मानचित्रण के लिए फोटोल्यूमिनेसेंस
-
धनुष/वार माप
-
विशेष विवरण
| 4 इंच व्यास सिलिकॉन कार्बाइड (SiC) सब्सट्रेट विनिर्देश | |||||||||
| ग्रेड | शून्य MPD ग्रेड | उत्पादन ग्रेड | अनुसंधान ग्रेड | डमी ग्रेड | |||||
| व्यास | 100. मिमी±0.5 मिमी | ||||||||
| मोटाई | 350 μm±25μm या 500±25um या अन्य अनुकूलित मोटाई | ||||||||
| वेफर ओरिएंटेशन | ऑफ एक्सिस : 4.0° की ओर <1120> ±0.5° 4H-N/4H-SI के लिए ऑन एक्सिस : <0001>±0.5° 6H-N/6H-SI/4H-N/4H-SI के लिए | ||||||||
| माइक्रोपीप घनत्व | ≤0 सेमी-2 | ≤1 सेमी-2 | ≤5 सेमी-2 | ≤10 सेमी-2 | |||||
| प्रतिरोधकता | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 0.02~0.1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E5 Ω·cm | ||||||||
| प्राथमिक फ्लैट | {10-10}±5.0° | ||||||||
| प्राथमिक फ्लैट लंबाई | 18.5 मिमी±2.0 मिमी | ||||||||
| माध्यमिक फ्लैट लंबाई | 10.0 मिमी±2.0 मिमी | ||||||||
| माध्यमिक फ्लैट ओरिएंटेशन | सिलिकॉन फेस अप: 90° CW। प्राइम फ्लैट ±5.0° से | ||||||||
| एज एक्सक्लूजन | 1 मिमी | ||||||||
| TTV/धनुष /वार | ≤10μm /≤10μm /≤15μm | ||||||||
| खुरदरापन | पॉलिश Ra≤1 nm | ||||||||
| CMP Ra≤0.5 nm | |||||||||
| उच्च तीव्रता वाले प्रकाश से दरारें | कोई नहीं | 1 की अनुमति है, ≤2 मिमी | संचयी लंबाई ≤ 10 मिमी, एकल लंबाई≤2 मिमी | ||||||
| उच्च तीव्रता वाले प्रकाश से हेक्स प्लेटें | संचयी क्षेत्र ≤1% | संचयी क्षेत्र ≤1% | संचयी क्षेत्र ≤3% | ||||||
| उच्च तीव्रता वाले प्रकाश से पॉलीटाइप क्षेत्र | कोई नहीं | संचयी क्षेत्र ≤2% | संचयी क्षेत्र ≤5% | ||||||
| उच्च तीव्रता वाले प्रकाश से खरोंच | 3 खरोंच 1×वेफर व्यास संचयी लंबाई तक | 5 खरोंच 1×वेफर व्यास संचयी लंबाई तक | 5 खरोंच 1×वेफर व्यास संचयी लंबाई तक | ||||||
| एज चिप | कोई नहीं | 3 की अनुमति है, ≤0.5 मिमी प्रत्येक | 5 की अनुमति है, ≤1 मिमी प्रत्येक | ||||||
अनुप्रयोग
4” SiC एपिटैक्सियल वेफर्स में शामिल क्षेत्रों में विश्वसनीय पावर डिवाइसों का बड़े पैमाने पर उत्पादन सक्षम करते हैं:
-
इलेक्ट्रिक वाहन (EV)
ट्रैक्शन इनवर्टर, ऑनबोर्ड चार्जर और DC/DC कनवर्टर। -
नवीकरणीय ऊर्जा
सौर स्ट्रिंग इनवर्टर, पवन ऊर्जा कनवर्टर। -
औद्योगिक ड्राइव
कुशल मोटर ड्राइव, सर्वो सिस्टम। -
5G / RF इंफ्रास्ट्रक्चर
पावर एम्पलीफायर और आरएफ स्विच। -
उपभोक्ता इलेक्ट्रॉनिक्स
कॉम्पैक्ट, उच्च-दक्षता वाले बिजली की आपूर्ति।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. सिलिकॉन पर SiC एपिटैक्सियल वेफर्स क्यों चुनें?
SiC उच्च वोल्टेज और तापमान सहनशीलता प्रदान करता है, जिससे छोटे, तेज़ और अधिक कुशल डिवाइस सक्षम होते हैं।
2. सबसे आम SiC पॉलीटाइप क्या है?
4H-SiC अपनी विस्तृत बैंडगैप और उच्च इलेक्ट्रॉन गतिशीलता के कारण अधिकांश उच्च-शक्ति और RF अनुप्रयोगों के लिए पसंदीदा विकल्प है।
3. क्या डोपिंग प्रोफाइल को अनुकूलित किया जा सकता है?
हाँ, डोपिंग स्तर, मोटाई और प्रतिरोधकता को पूरी तरह से अनुप्रयोग आवश्यकताओं के अनुरूप बनाया जा सकता है।
4. विशिष्ट लीड टाइम?
मानक लीड टाइम 4–8 सप्ताह है, जो वेफर के आकार और ऑर्डर की मात्रा पर निर्भर करता है।
5. कौन से गुणवत्ता जांच की जाती हैं?
व्यापक परीक्षण जिसमें AFM, XRD, दोष मानचित्रण, वाहक सांद्रता विश्लेषण शामिल हैं।
6. क्या ये वेफर्स सिलिकॉन फैब उपकरणों के साथ संगत हैं?
ज्यादातर हाँ; अलग-अलग सामग्री की कठोरता और तापीय गुणों के कारण मामूली समायोजन की आवश्यकता होती है।
