 |
सीआईसी बीज क्रिस्टल विशेष रूप से 153, 155, 205, 203 और 208 मिमी के व्यास वाले
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 |
|---|---|
| मूल्य: | undetermined |
|
विस्तार जानकारी |
|||
| क्रिस्टल की संरचना: | 4H, 6H, 3C (सबसे आम: 4H बिजली उपकरणों के लिए) | कठोरता (मोह): | 9.2-9.6 |
|---|---|---|---|
| अभिविन्यास: | (0001) सी-फेस या सी-फेस | प्रतिरोधकता: | 10 -10 ((अर्ध-संपन्न) · · सेमी |
| प्रमुखता देना: | SiC बीज क्रिस्टल,208Mm व्यास के SiC बीज क्रिस्टल,कठोरता मोहस 9.2 SiC बीज क्रिस्टल |
||
उत्पाद विवरण

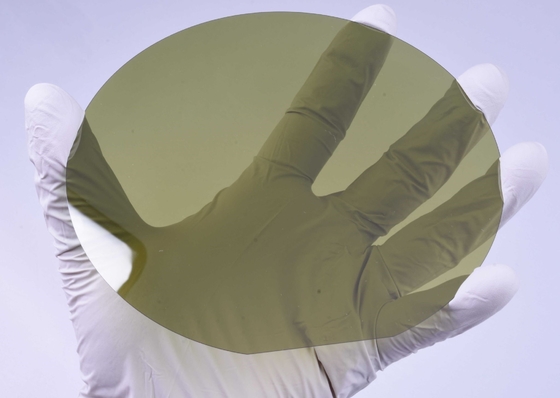

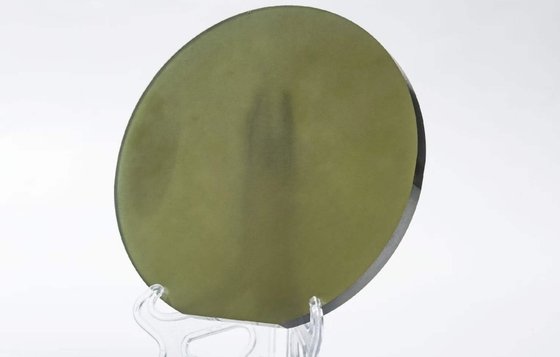

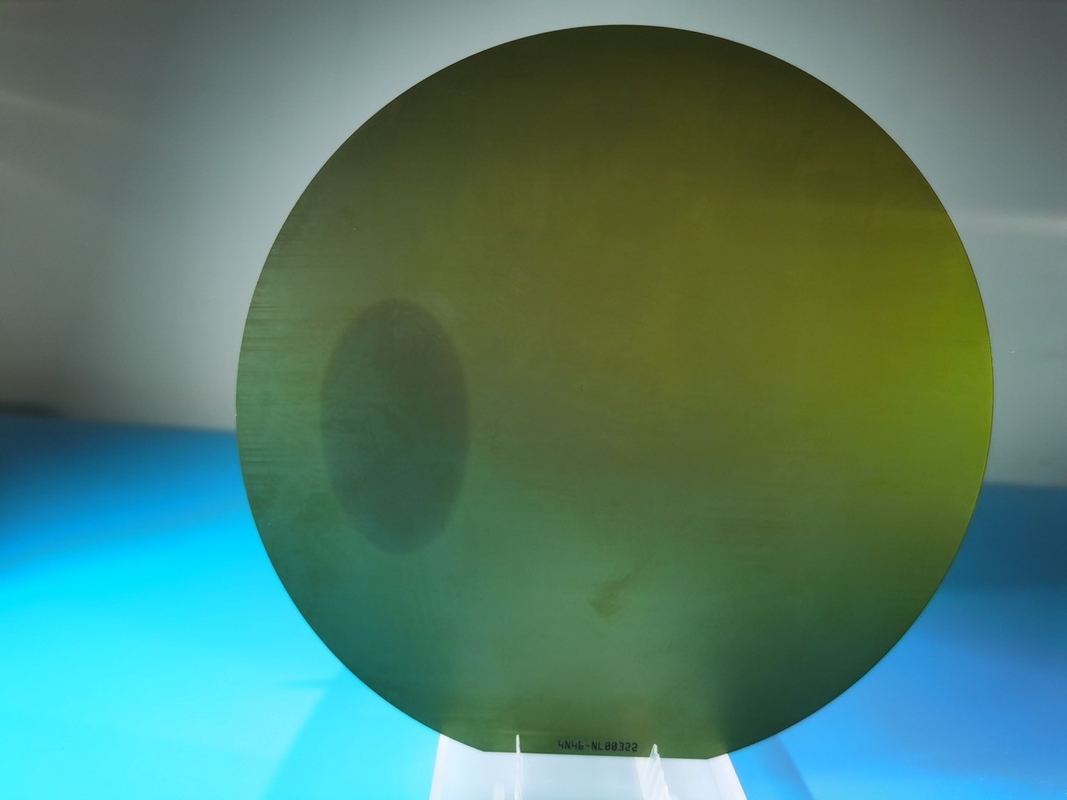

SiC बीज क्रिस्टल, विशेष रूप से 153, 155, 205, 203 और 208 मिमी के व्यास वाले
सीआईसी बीज क्रिस्टल का सार
सीआईसी बीज क्रिस्टल छोटे क्रिस्टल होते हैं जिनकी क्रिस्टल ओरिएंटेशन वांछित क्रिस्टल के समान होती है, जो एकल क्रिस्टल के विकास के लिए बीज के रूप में कार्य करते हैं।बीज क्रिस्टल के अलग-अलग अभिविन्यास से अलग-अलग अभिविन्यास वाले एकल क्रिस्टल उत्पन्न होते हैंउनके अनुप्रयोगों के आधार पर, बीज क्रिस्टल को सीजेड (चोक्राल्स्की) खींचे गए एकल क्रिस्टल बीज, क्षेत्र पिघले हुए बीज, नीलम के बीज और सीआईसी बीज में वर्गीकृत किया जा सकता है।
सीआईसी सामग्री में ऐसे फायदे हैं जैसे कि व्यापक बैंडगैप, उच्च थर्मल चालकता, उच्च महत्वपूर्ण विघटन क्षेत्र शक्ति, और उच्च संतृप्त इलेक्ट्रॉन बहाव गति,उन्हें अर्धचालक विनिर्माण में अत्यधिक आशाजनक बना रहा है.
सीआईसी बीज क्रिस्टल अर्धचालक उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं, और उनकी तैयारी प्रक्रियाएं क्रिस्टल की गुणवत्ता और विकास दक्षता के लिए महत्वपूर्ण हैं।उपयुक्त सीसी बीज क्रिस्टल का चयन और तैयारी सीसी क्रिस्टल वृद्धि के लिए मौलिक हैविभिन्न विकास विधियों और नियंत्रण रणनीतियों का क्रिस्टल की गुणवत्ता और प्रदर्शन पर सीधा प्रभाव पड़ता है।सीआईसी बीज क्रिस्टल के थर्मोडायनामिक गुणों और विकास तंत्र का शोध उत्पादन प्रक्रियाओं को अनुकूलित करने में मदद करता है, क्रिस्टल की गुणवत्ता और उपज दोनों को बढ़ाता है।
सीआईसी बीज क्रिस्टल की विशेषता तालिका
| संपत्ति | मूल्य / वर्णन | इकाई / नोट्स |
| क्रिस्टल संरचना | 4H, 6H, 3C (सबसे आमः बिजली उपकरणों के लिए 4H) | बहुप्रकार स्टैकिंग अनुक्रम में भिन्न होते हैं |
| ग्रिड पैरामीटर | a=3.073Å, c=10.053Å (4H-SiC) | हेक्सागोनल प्रणाली |
| घनत्व | 3.21 | जी/सेमी3 |
| पिघलने का बिंदु | 3100 (उच्चतम) | °C |
| ऊष्मा चालकता | 490 (°C), 390 (°C) (4H-SiC) | W/(m·K |
| थर्मल विस्तार | 4.2×10−6 (?? c), 4.68×10−6 (?? c) | K−1 |
| बैंड गैप | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV /300K |
| कठोरता (मोह) | 9.2-9.6 | हीरे के बाद दूसरा |
| अपवर्तक सूचकांक | 2.65 633nm (4H-SiC) | |
| डायलेक्ट्रिक निरंतर | 9.66 (~c), 10.03 (~c) (4H-SiC) | 1MHz |
| टूटने का क्षेत्र | ~3×106 | V/cm |
| इलेक्ट्रॉन गतिशीलता | 900-1000 (4H) | cm2/(V·s) |
| छेद गतिशीलता | 100-120 (4H) | cm2/(V·s) |
| विस्थापन घनत्व | <103 (सर्वश्रेष्ठ व्यावसायिक बीज) | सेमी−2 |
| माइक्रोपाइप घनत्व | <0.1 (अत्याधुनिक) | सेमी−2 |
| कट-ऑफ कोण | आम तौर पर 4° या 8° <11-20> की ओर | चरण-नियंत्रित श्मशान के लिए |
| व्यास | 153mm, 155mm, 203mm | व्यावसायिक उपलब्धता |
| सतह की कठोरता | <0.2nm (एपी-तैयार) | रा (परमाणु स्तर की चमक) |
| अभिविन्यास | (0001) सी-फेस या सी-फेस | एपिटाक्सियल वृद्धि को प्रभावित करता है |
| प्रतिरोध | 102-105 (अर्ध-अछूता) | Ω·cm |
भौतिक वाष्प परिवहन (PVT) विधियाँ
आम तौर पर, SiC एकल क्रिस्टल भौतिक वाष्प परिवहन (PVT) विधियों का उपयोग करके उत्पन्न होते हैं। प्रक्रिया में SiC पाउडर को एक ग्रेफाइट क्रिबल के नीचे रखना शामिल है,शीर्ष पर स्थित SiC बीज क्रिस्टल के साथग्राफाइट क्रिज़बल को SiC के सुब्लिमेशन तापमान तक गर्म किया जाता है, जिससे SiC पाउडर वाष्प प्रजातियों जैसे Si वाष्प, Si2C और SiC2 में विघटित हो जाता है।अक्षीय तापमान ढाल के प्रभाव में, ये गैसें पिघल के शीर्ष पर उठती हैं, जहां वे SiC बीज क्रिस्टल की सतह पर संघनित होती हैं, SiC एकल क्रिस्टल का गठन करती हैं।
वर्तमान में SiC एकल क्रिस्टल वृद्धि के लिए इस्तेमाल बीज क्रिस्टल का व्यास लक्ष्य क्रिस्टल के साथ मेल खाना चाहिए। विकास के दौरान,बीज क्रिस्टल चिपकने वाला का उपयोग कर ट्यूबलर के शीर्ष पर एक बीज धारक के लिए तय हैहालांकि, बीज धारक की सतह प्रसंस्करण सटीकता और चिपकने वाले अनुप्रयोग की एकरूपता जैसे मुद्दे चिपकने वाले इंटरफ़ेस पर छिद्रों के गठन का कारण बन सकते हैं,हेक्सागोनल खोखले दोषों के परिणामस्वरूप.
चिपकने वाली परत घनत्व के मुद्दे को हल करने के लिए, कंपनियों और अनुसंधान संस्थानों द्वारा विभिन्न समाधानों का प्रस्ताव दिया गया है, जिसमें ग्रेफाइट प्लेटों की सपाटता में सुधार शामिल है,चिपकने वाली फिल्म की मोटाई की एकरूपता को बढ़ानाइन प्रयासों के बावजूद, चिपकने वाली परत घनत्व के साथ समस्याएं बनी हुई हैं, और बीज क्रिस्टल के अलग होने का खतरा है।एक समाधान जिसमें वेफर को ग्राफाइट पेपर पर बांधना शामिल है जो कि पिघलने के शीर्ष को ओवरलैप करता है, को लागू किया गया है, प्रभावी ढंग से चिपकने वाली परत घनत्व की समस्या को हल करने और बीज क्रिस्टल के अलग होने को रोकने।
प्रश्न और उत्तर
प्रश्न: सीआईसी बीज क्रिस्टल की गुणवत्ता को कौन से कारक प्रभावित करते हैं?
A:1.क्रिस्टलीय पूर्णता
2.बहुप्रकार नियंत्रण
3.सतह की गुणवत्ता
4.थर्मल/मैकेनिकल गुण
5.रासायनिक संरचना
6.ज्यामितीय मापदंड
7.प्रक्रिया-प्रेरित कारक
8.मापन विज्ञान की सीमाएँ
अन्य संबंधित उत्पाद
