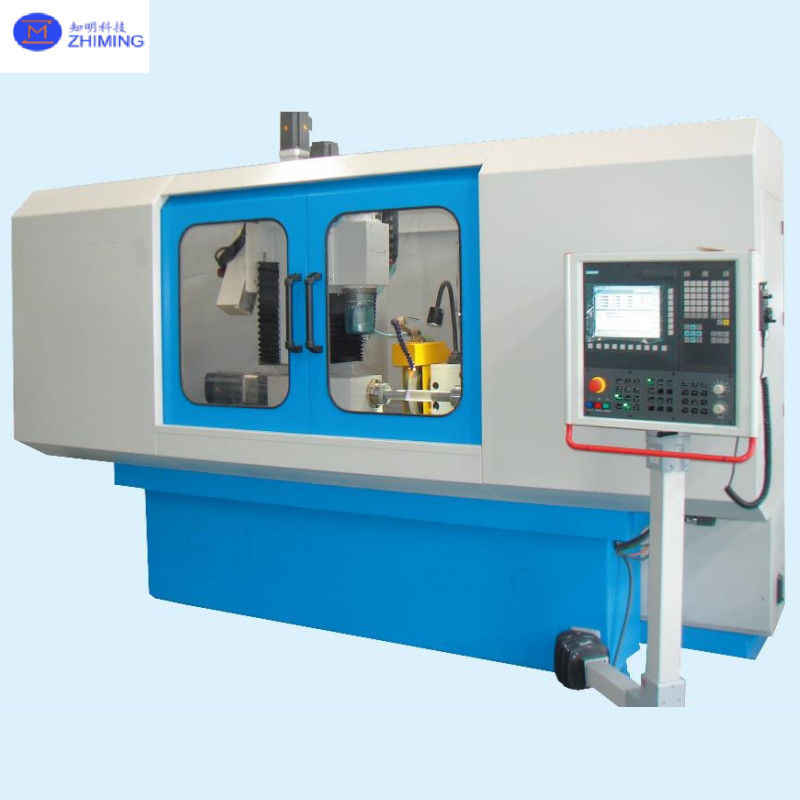

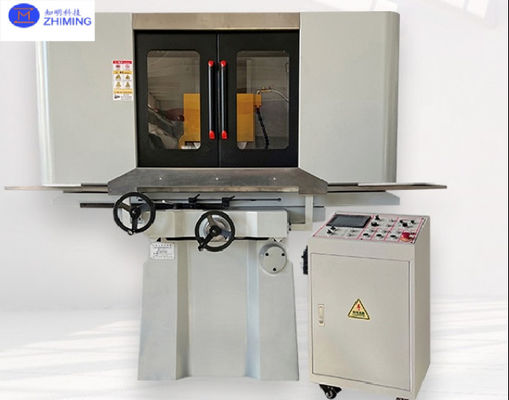

सीएनसी नीलम सतह पीसने की मशीन सटीक सतह पीसनेवाला पॉलिशर
उत्पाद विवरण:
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | वर्कटेबल समायोजन: | ± 1–8 मिमी |
| प्रमुखता देना: | परिशुद्धता सतह ग्राइंडर पॉलिशर,नीलमणि सतह पीसने की मशीन,सीएनसी नीलम सतह पीसने की मशीन |
||
उत्पाद विवरण
उत्पाद का परिचय
प्रमुख घटक प्रसिद्ध ब्रांडों से लैस हैं, जो उच्च स्थिरता और स्थायित्व सुनिश्चित करते हैं।
ट्रांसमिशन के लिए पी3 ग्रेड के सटीक गेंद शिकंजा को अपनाया जाता है, जो बेहतर सटीकता की गारंटी देता है।
उच्च ग्रेड ग्रे कास्ट आयरन का उपयोग किया जाता है, जो झुकने और मोड़ तनाव के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।वैकल्पिक तीन चरणों निस्पंदन टैंक या कागज बेल्ट फिल्टर काटने तरल पदार्थ की सफाई बनाए रखने के लिए उपलब्ध हैं, मशीनिंग प्रदर्शन और उपकरण दीर्घायु में सुधार और पर्यावरण प्रदूषण को कम करें।
कार्य सिद्धांत

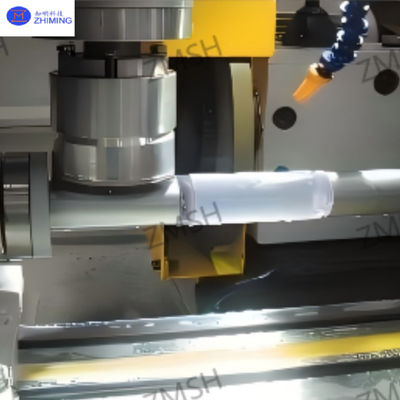

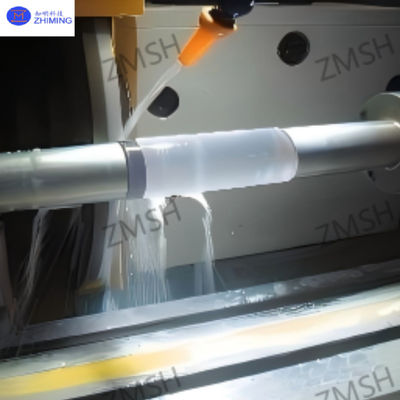

नीलमणि पीसने वाली मशीन के काम के दौरान, पीसने वाला पहिया नीलमणि के काम के टुकड़े की सतह को चमकाने के लिए उच्च गति से घूमता है।पीसने वाले पहिया और नीलम की सतह के बीच संपर्क अतिरिक्त सामग्री को हटा देता हैप्रसंस्करण के दौरान, मुख्य मापदंडों जैसे कि पीसने वाले पहिया की घूर्णन गति और फ़ीड दर को सटीक रूप से समायोजित किया जाना चाहिए ताकि मशीनिंग सटीकता सुनिश्चित हो सके। यांत्रिक पीसने के माध्यम से,यह उपकरण नीलम सामग्री की सतह समतलता और चिकनाई के लिए मशीनिंग आवश्यकताओं को पूरा करता है.
संरचनात्मक संरचना
एक पीसने की मशीन में बिस्तर, कार्य तालिका, पीसने वाले पहिया के सिर और स्तंभ जैसे घटक होते हैं।
-
बिस्तर:पीसने की मशीन की नींव के रूप में कार्य करता है, अन्य सभी घटकों के वजन का समर्थन करता है।
-
कार्य तालिकाःसटीक स्थिति समायोजन और नियंत्रित गति को सक्षम करते हुए नीलमणि के काम के टुकड़ों को सुरक्षित और स्थानांतरित करने के लिए डिज़ाइन किया गया।
-
पीसने वाले पहिया का सिरःसामग्री हटाने के लिए उच्च गति से घूमने वाले एक पीसने वाले पहिया से सुसज्जित।
-
स्तंभ:संरचनात्मक समर्थन प्रदान करता है और सभी घटकों को आपस में जोड़ता है, जिससे पीसने की प्रक्रिया को प्राप्त करने के लिए स्थिर संचालन और समन्वित कार्यक्षमता सुनिश्चित होती है।
विनिर्देश
| पद | मूल्य |
|---|---|
| उपकरण क्षेत्र | 2.62 मीटर (लंबाई) × 1.7 मीटर (चौड़ाई) × 1.9 मीटर (ऊंचाई) |
| वजन | 2.62 मीटर (लंबाई) × 1.7 मीटर (चौड़ाई) × 2.1 मीटर (ऊंचाई) |
| उपकरण का वजन | 2 टन |
| कार्यक्षेत्र | 600×300 मिमी |
| कार्यक्षेत्र की अधिकतम यात्रा | 525 मिमी (मानक) / 725 मिमी (उच्च) |
| बाएं-दाएं अधिकतम यात्रा | 700 मिमी |
| अधिकतम आगे-पीछे की यात्रा | 350 मिमी |
| कार्यतालिका गति | 5-25 मिमी/मिनट |
| कार्यतालिका समायोजन | ± 1 ¢ 8 मिमी |
| पीसने वाले पहिया का आकार | Ø355mm × Ø127mm × 20×40mm |
| स्पिंडल गति | 1450 RPM (50Hz), 1740 RPM (60Hz) |
| रैखिक सटीकता | ±0.01 मिमी |
| सतह की समतलता | ±0.01 मिमी |
प्रदर्शन विशेषताएं
पीसने की मशीन अत्यंत उच्च परिशुद्धता प्रदर्शित करती है, जो नीलमणि सतह प्रसंस्करण में माइक्रोन स्तर की सटीकता प्राप्त करने में सक्षम है,पूरी तरह से उच्च अंत नीलम के निर्माण की सख्त आवश्यकताओं को पूरा.
-
तेजी से पीसने की दक्षता: मशीन उच्च गति से पीसने पर काम करती है, जिससे कम समय सीमा के भीतर बल्क वर्कपीस प्रसंस्करण को कुशलतापूर्वक पूरा किया जा सकता है।
-
स्थिर संचालनः कंपन-दामन तकनीक से लैस, मशीन चिकनी और सुसंगत प्रदर्शन सुनिश्चित करती है। संचालन के दौरान न्यूनतम कंपन प्रसंस्करण स्थिरता को बढ़ाता है,अस्वीकृति दर को कम करता है, और उत्पाद की गुणवत्ता की एकरूपता की गारंटी देता है।
-
उन्नत नियंत्रणः पहिया गति और फ़ीड दर जैसे मापदंडों के लिए सटीक समायोजन निर्बाध रूप से एकीकृत होते हैं, दोहराए जाने योग्य और विश्वसनीय परिणाम सुनिश्चित करते हैं।
आवेदन
इलेक्ट्रॉनिक्स उद्योग
नीलमणि-विशिष्ट सतह ग्राइंडर का उपयोग उच्च परिशुद्धता वाले घटकों जैसेकैमरा लेंस कवरइसकी मशीनिंग सटीकता (उदाहरण के लिए, सतह मोटाई ≤0.2 μm) उच्च ऑप्टिकल प्रदर्शन और नीलम की सतह की गुणवत्ता सुनिश्चित करती है, सीधेविश्वसनीयताऔरदीर्घायुइलेक्ट्रॉनिक उत्पादों की।
ऑप्टिकल उद्योग
सटीक मशीनिंग के लिए आदर्शनीलमणि लेंसऔरप्रिज्मयह ऑप्टिकल प्रणालियों की सख्त गुणवत्ता आवश्यकताओं को पूरा करता है, यह सुनिश्चित करता है किस्थिर प्रदर्शनऔरदीर्घकालिक स्थिरतासाधनों का।
प्रश्न और उत्तर
Q1: इस पीसने वाले मशीन के द्वारा संसाधित किए जा सकने वाले नीलमणि के अधिकतम आकार के टुकड़े क्या हैं?
A1:पीसने के व्यास की सीमा: Φ2" से 12" तक।
प्रश्न 2: इस नीलम-विशिष्ट पीसने की मशीन के मुख्य फायदे क्या हैं?
A2:
-
अति उच्च परिशुद्धता: ऊपरी मोटाई ≤0.2 μm और गोलता ≤0.003 mm प्राप्त करता है, ऑप्टिकल और इलेक्ट्रॉनिक अनुप्रयोगों के लिए सख्त मानकों को पूरा करता है।
-
उच्च दक्षता: 35 मीटर/सेकंड की व्हील रैखिक गति से काम करता है और बल्क वर्कपीस के तेजी से प्रसंस्करण का समर्थन करता है।
-
स्थिर प्रदर्शन: ऑपरेशनल कंपन को कम करने के लिए कंपन-दमन तकनीक को शामिल करता है, स्थिरता सुनिश्चित करता है और अस्वीकृति दरों को कम करता है।
Q3: मशीन लगातार उत्पाद की गुणवत्ता कैसे सुनिश्चित करती है?
A3:
-
सटीक नियंत्रणसमायोज्य मापदंड जैसे पहिया गति और फ़ीड दर (उदाहरण के लिए, 0.005 मिमी न्यूनतम वर्कटेबल फ़ीडिंग) परिष्कृत संचालन की अनुमति देते हैं।
-
स्थिरता डिजाइन: कम कंपन संचालन और कठोर संरचनात्मक घटक (उदाहरण के लिए, उच्च ग्रेड कास्ट आयरन बिस्तर) मशीनिंग स्थिरता में सुधार करते हैं।
