स्वचालित परिशुद्धता काटने की मशीन पूरी तरह से स्वचालित वेफर काटने परिशुद्धता काटने
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| प्रसव के समय: | 6-8 महीने |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| काम करने का आकार: | Φ8 °, ° 12 ° | उपकरण का आकार: | 2"-3" |
|---|---|---|---|
| सफाई की मेज: | 100-300 आरपीएम | मुख्य धुरी: | दोहरी 1.2/1.8/2.4/3.0 किलोवाट, अधिकतम 60000 आरपीएम |
| कार्यरत वोल्टेज: | 3-चरण 380V 50 हर्ट्ज | उपकरण की जानकारी: | 1550 × 1255 × 1880 मिमी |
| प्रमुखता देना: | स्वचालित परिशुद्धता कटिंग मशीन,पूरी तरह से स्वचालित परिशुद्धता काटने की मशीन,वफ़र प्रेसिजन कटिंग मशीन |
||
उत्पाद विवरण
स्वचालित सटीक कटिंग मशीन
अर्धचालक, इलेक्ट्रॉनिक्स और परिशुद्धता विनिर्माण के लिए उच्च प्रदर्शन समाधान
स्वचालित परिशुद्धता काटने की मशीन अर्धचालकों, सिरेमिक, कांच और मिश्र धातु जैसे भंगुर सामग्री के अति-सटीक काटने के लिए डिज़ाइन की गई है।बहु-अक्ष नियंत्रण, और पूरी तरह से स्वचालित प्रणालियों, यह मशीन बेजोड़ सटीकता और दक्षता प्रदान करता है जैसे कि वेफर काटना, एफपीसी लचीला बोर्ड काटने, और सूक्ष्म-घटक प्रसंस्करण।
प्रमुख अनुप्रयोग:
- अर्धचालक वेफर काटना
- सिरेमिक सब्सट्रेट विभाजन
- चिकित्सा उपकरणों का निर्माण
- ऑटोमोबाइल इलेक्ट्रॉनिक्स
- ऑप्टिकल घटक प्रसंस्करण
मुख्य लाभ:
- लचीली शक्ति विकल्पों (1.2/1.8/2.4/3.0 kW) और अल्ट्रा-हाई-स्पीड कटिंग (60,000 आरपीएम तक) के लिए डबल-स्पिंडल विन्यास।
- बहु-अक्ष सिंक्रनाइज़ेशन (Y1/Y2, X, Z1/Z2, O अक्ष) सब-माइक्रोन सटीकता और जटिल ज्यामिति हैंडलिंग सुनिश्चित करता है।
- शून्य दोष उत्पादन के लिए पूरी तरह से स्वचालित सफाई प्रणाली।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| कार्यरत आकार | Φ8′′, Φ12′′ |
| मुख्य धुरी | दोहरी शक्तिः 1.2/1.8/2.4/3.0 किलोवाट; अधिकतम गतिः 60,000 आरपीएम |
| उपकरण का आकार | 2′′ ′′3′′ |
| Y1/Y2 अक्ष | पुनरावृत्तिः ±0.0001 मिमी; यात्रा रेंजः <0.002 मिमी; गतिः 310 मिमी/सेकंड |
| एक्स अक्ष | गतिः 0~600 मिमी/सेकंड; दोहरावः ±0.001 मिमी |
| Z1/Z2 अक्ष | पुनरावृत्तिः ±0.002 मिमी; यात्रा रेंजः 0~600 मिमी/सेकंड |
| O अक्ष | घूर्णन कोणः ±15°; दोहरावः ±0.001 मिमी |
| सफाई की मेज | गतिः 100~300 आरपीएम; पूर्ण स्वचालित धोने की प्रणाली |
| कार्यरत वोल्टेज | तीन चरण 380V, 50 हर्ट्ज |
| आयाम (L×W×H) | 1550 × 1255 × 1880 मिमी |
| वजन | 2100 किलो |
प्रदर्शन और गुणवत्ताकाटने की मशीन
सटीक इंजीनियरिंग
- उपलब्धि±0.0001 मिमी दोहरावY1/Y2 अक्षों पर और Z1/Z2 अक्षों पर ±0.002 मिमी, न्यूनतम चिपिंग या माइक्रो-क्रैक के साथ लगातार किनारे की गुणवत्ता सुनिश्चित करना।
- उन्नत दृष्टि प्रणाली और बल प्रतिक्रिया सामग्री विरूपण और उपकरण पहनने के लिए अनुकूलित।
गति और दक्षता
- उच्च गति वाले धुरी (६०,००० आरपीएम) के साथ संयुक्त ३१० मिमी/सेकंड रैखिक धुरी आंदोलन सटीकता पर समझौता किए बिना थ्रूपुट को अधिकतम करता है।
- स्वचालित लोडिंग/अनलोडिंग और सफाई से चक्र का समय 30% कम हो जाता है।
स्थायित्व
- कंपन प्रतिरोधी डिजाइन के साथ मजबूत निर्माण 24/7 संचालन सुनिश्चित करता है।
- लगातार उपयोग के तहत 8000+ घंटे के लिए स्पिंडल जीवन अनुकूलित।
आवेदन

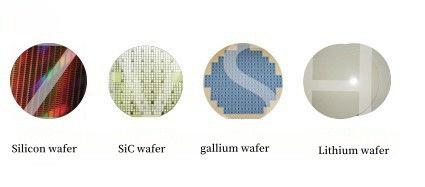

- अर्धचालक:50μm मोटाई तक चिप्स के लिए वेफर काटना।
- चिकित्सा उपकरण:जैव संगत सामग्रियों (जैसे, एल्यूमिना सिरेमिक) का परिशुद्धता काटना।
- ऑटोमोबाइल:लचीला पीसीबी और सेंसर घटक पृथक्करण।

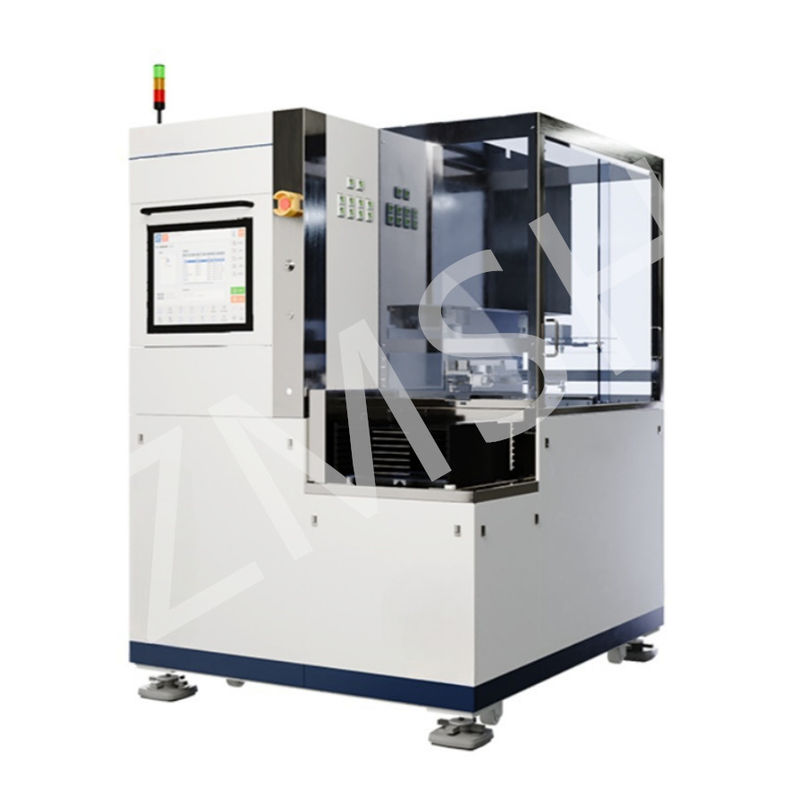

ZMSHस्वचालित सटीक काटने की मशीन
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न:यह मशीन किस सामग्री को संभाल सकती है?
A: यह अर्धचालकों, सिरेमिक, ग्लास और कम्पोजिट जैसी भंगुर सामग्री को काटने के लिए डिज़ाइन किया गया है। आम उपयोगों में स्लाइसिंग वेफर्स, प्रोसेसिंग फ्लेक्सिबल प्रिंटेड सर्किट (FPC),इलेक्ट्रॉनिक्स या चिकित्सा उपकरणों के लिए और सटीक घटकों.
प्रश्न:मशीन कितनी सटीक है?
A:यह 0.0001 मिमी (मानव केश से भी पतला) तक की सटीकता के साथ बेहद बारीक कटौती प्राप्त करता है। यह न्यूनतम चिपिंग के साथ साफ किनारों को सुनिश्चित करता है, यहां तक कि नाजुक सामग्री के लिए भी।
प्रश्न:उसे किस शक्ति की आवश्यकता है?
A: यह मानक 3-चरण 380V पावर (औद्योगिक सेटिंग्स में आम) पर चलता है। दोहरी धुरी प्रणाली बिजली उत्पादन को समायोजित करके विभिन्न सामग्रियों के अनुकूल है।
