मेटल मैट्रिक्स कम्पोजिट प्रसंस्करण के लिए माइक्रो-जेट लेजर मशीन वेफर काटना टुकड़े टुकड़े करना
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| प्रसव के समय: | 6-8 माह |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| प्रतिवाद मात्रा: | 300*300*150 | रैखिक अक्ष xy: | रैखिक मोटर। रेखीय मोटर |
|---|---|---|---|
| रैखिक अक्ष z: | 150 | स्थिति सटीकता μM: | +/- 5 |
| पुनरावर्ती स्थिति की सटीकता μm: | +/-2 | संख्यात्मक नियंत्रण: | 3 अक्ष /3+1 अक्ष /3+2 अक्ष |
| संख्यात्मक नियंत्रण प्रकार: | DPSS ND: YAG | तरंग दैर्ध्य एनएम: | 532/1064 |
| रेटेड शक्ति W: | 50/100/200 | पानी प्रधार: | 40-100 |
| प्रमुखता देना: | वेफर काटने वाली लेजर मशीन,धातु मैट्रिक्स कम्पोजिट लेजर मशीन,माइक्रो-जेट लेजर मशीन |
||
उत्पाद विवरण
मेटल मैट्रिक्स कम्पोजिट प्रसंस्करण के लिए माइक्रो-जेट लेजर मशीन वेफर काटना टुकड़े टुकड़े करना

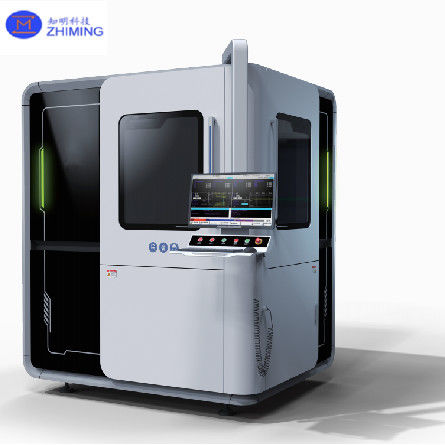

माइक्रो-जेट लेजर उपकरण और वेफर काटना और स्लाइसिंग के लिए रैखिक मोटर उत्पाद का अवलोकनः

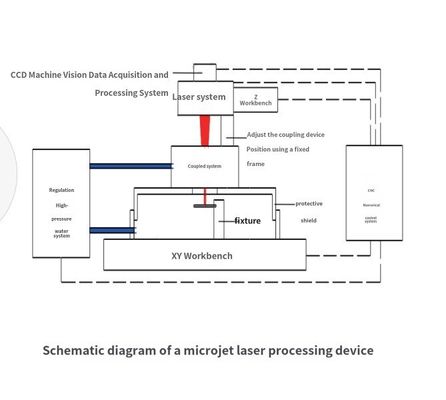

माइक्रो-जेट लेजर मशीन धातु मैट्रिक्स कम्पोजिट (एमएमसी) के उच्च परिशुद्धता प्रसंस्करण के लिए डिज़ाइन किया गया एक अत्याधुनिक समाधान है, साथ ही साथ वेफर काटने, डसिंग और स्लाइसिंग के साथ।उन्नत लेजर माइक्रोजेट (LMJ) तकनीक का उपयोग करना, यह मशीन कुशल और स्वच्छ सामग्री हटाने के लिए लेजर ऊर्जा और उच्च गति वाले जल जेट का एक अनूठा संयोजन प्रदान करती है,संवेदनशील सामग्री पर थर्मल क्षति और यांत्रिक तनाव को काफी कम करनाअर्धचालक विनिर्माण, एयरोस्पेस और उन्नत सामग्री प्रसंस्करण जैसे उद्योगों के लिए आदर्श, यह प्रणाली सिलिकॉन कार्बाइड (सीआईसी),गैलियम नाइट्राइड (GaN)इसके स्वचालित, कम अपशिष्ट संचालन से बेहतर सतह खत्म, उच्च गुणवत्ता वाले कट और विश्वसनीय, लगातार परिणाम सुनिश्चित होते हैं,उपज दरों में वृद्धि और परिचालन लागत में कमी में योगदानयह प्रौद्योगिकी पारंपरिक प्रसंस्करण सीमाओं को संबोधित करती है, उच्च प्रदर्शन उद्योगों में सबसे अधिक मांग वाले अनुप्रयोगों के लिए एक स्थायी और स्केलेबल समाधान प्रदान करती है।

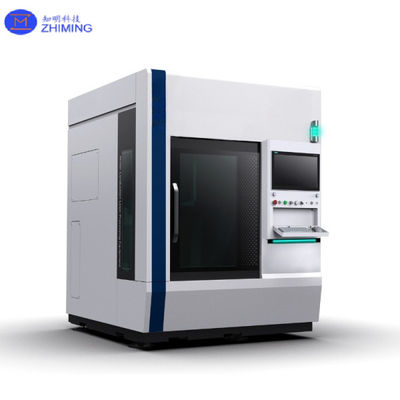

मशीन विनिर्देशः
| विनिर्देश | मॉडल 1 | मॉडल 2 |
|---|---|---|
| काउंटरटॉप वॉल्यूम | 300 x 300 x 150 मिमी | 400 x 400 x 200 मिमी |
| रैखिक मोटर (XY अक्ष) | रैखिक मोटर | रैखिक मोटर |
| रैखिक मोटर (Z अक्ष) | 150 मिमी | 200 मिमी |
| स्थिति की सटीकता | ±5 μm | ±5 μm |
| बार-बार पोजिशनिंग सटीकता | ± 2 μm | ± 2 μm |
| त्वरण | 1 जी | 0.29 जी |
| संख्यात्मक नियंत्रण (CNC) | 3 - अक्ष / 3+1 अक्ष / 3+2 अक्ष | 3 - अक्ष / 3+1 अक्ष / 3+2 अक्ष |
| लेजर प्रकार | डीपीएसएस Nd:YAG | डीपीएसएस Nd:YAG |
| तरंगदैर्ध्य | 532 nm / 1064 nm | 532 nm / 1064 nm |
| नामित शक्ति | 50 W / 100 W / 200 W | 50 W / 100 W / 200 W |
| पानी का जेट | 40 - 100 | 40 - 100 |
| नोजल दबाव | 50 - 100 बार | 50 - 600 बार |
| आयाम (मशीन) | 1445 x 1944 x 2260 मिमी | 1700 x 1500 x 2120 मिमी |
| आयाम (नियंत्रण कैबिनेट) | 700 x 2500 x 1600 मिमी | 700 x 2500 x 1600 मिमी |
| वजन (मशीन) | 2.5 टन | 3 टन |
| वजन (नियंत्रण कैबिनेट) | 800 किलो | 800 किलो |

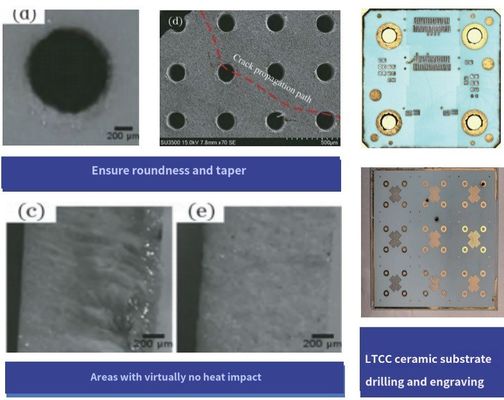

प्रसंस्करण क्षमताः
| क्षमता | मॉडल 1 | मॉडल 2 |
|---|---|---|
| सतह की कठोरता | Ra ≤ 1.6 μm | Ra ≤ 1.2 μm |
| खोलने की गति | ≥ 1.25 मिमी/सेकंड | ≥ 1.25 मिमी/सेकंड |
| परिधि काटने की गति | ≥ 6 मिमी/सेकंड | ≥ 6 मिमी/सेकंड |
| रैखिक काटने की गति | ≥ 50 मिमी/सेकंड | ≥ 50 मिमी/सेकंड |
प्रसंस्कृत सामग्री:
-
गैलियम नाइट्राइड (GaN) क्रिस्टल
-
अल्ट्रा-वाइड बैंड गैप सेमीकंडक्टर (डायमंड / गैलियम ऑक्साइड)
-
एयरोस्पेस विशेष सामग्री
-
LTCC कार्बन सिरेमिक सब्सट्रेट
-
फोटोवोल्टिक
-
स्किन्टिलेटर क्रिस्टल
हमारे फायदे
-
अत्याधुनिक माइक्रो-जेट लेजर तकनीक
हम लेजर माइक्रोजेट (एलएमजे) तकनीक का उपयोग करने में अग्रणी हैं, जो सटीक और कुशल सामग्री हटाने के लिए उच्च गति वाले जल जेट के साथ लेजर ऊर्जा का संयोजन करती है।इस अभिनव दृष्टिकोण के परिणामस्वरूप न्यूनतम थर्मल क्षति होती है और सिलिकॉन कार्बाइड (SiC) जैसी कठोर और भंगुर सामग्री के लिए उच्च गुणवत्ता वाले कटौती सुनिश्चित होती है, गैलियम नाइट्राइड (GaN), और अन्य उन्नत अर्धचालक। -
उच्च दक्षता और सटीकता
हमारे माइक्रो-जेट लेजर उपकरण उच्च परिशुद्धता बनाए रखते हुए उत्पादन क्षमता में उल्लेखनीय वृद्धि करते हुए उल्लेखनीय प्रसंस्करण दक्षता प्रदान करते हैं।यह क्षमता विशेष रूप से अर्धचालक विनिर्माण और एयरोस्पेस जैसे उद्योगों में महत्वपूर्ण है, जहां सामग्री की संरचनात्मक अखंडता बनाए रखने के लिए सटीकता आवश्यक है।
माइक्रो-जेट लेजर मशीन के लिए प्रश्न और उत्तर
Q1: माइक्रो-जेट लेजर मशीन क्या है और यह कैसे काम करती है?
A1:

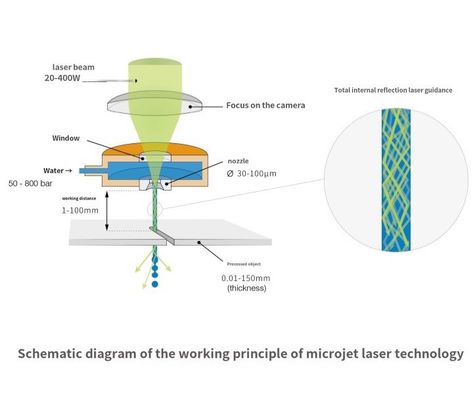

माइक्रो-जेट लेजर मशीन उन्नत लेजर माइक्रोजेट (LMJ) तकनीक को जोड़ती है, जो एक केंद्रित लेजर बीम को उच्च गति वाले जल जेट के साथ एकीकृत करती है। यह संयोजन सटीक, कुशल,और स्वच्छ सामग्री को हटानेपानी का जेट लेजर को स्थिर करता है, ऊष्मा क्षति और यांत्रिक तनाव को कम करता है जबकि कठोर और भंगुर सामग्री में उच्च परिशुद्धता वाले कटौती सुनिश्चित करता है।
Q2: माइक्रो-जेट लेजर मशीन किस सामग्री को संसाधित कर सकती है?
A2:
माइक्रो-जेट लेजर मशीन अत्यधिक बहुमुखी है और सामग्री की एक विस्तृत श्रृंखला को संसाधित कर सकती है, जिसमें शामिल हैंः
-
सिलिकॉन कार्बाइड (SiC)
-
गैलियम नाइट्राइड (GaN)
-
अल्ट्रा-वाइड बैंडगैप सेमीकंडक्टर (डायमंड, गैलियम ऑक्साइड)
-
एयरोस्पेस विशेष सामग्री
-
LTCC कार्बन सिरेमिक सब्सट्रेट
-
फोटोवोल्टिक घटक
-
स्किन्टिलेटर क्रिस्टल
यह अर्धचालक विनिर्माण, एयरोस्पेस और उन्नत सामग्री प्रसंस्करण जैसे उद्योगों के लिए उपयुक्त है।
