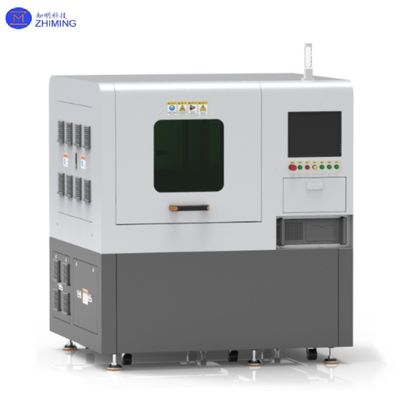

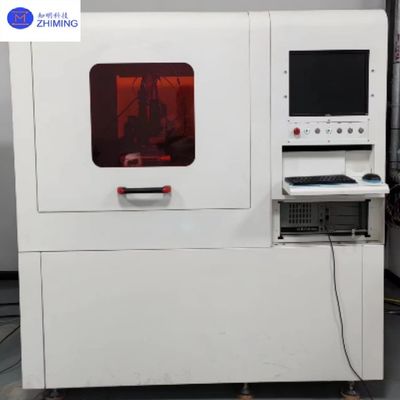

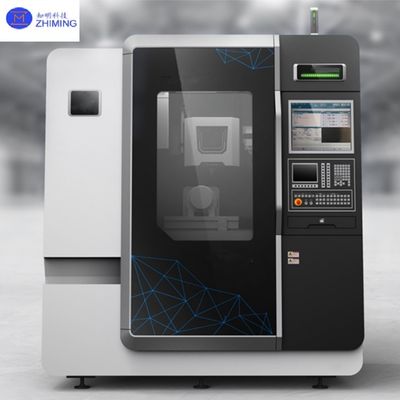

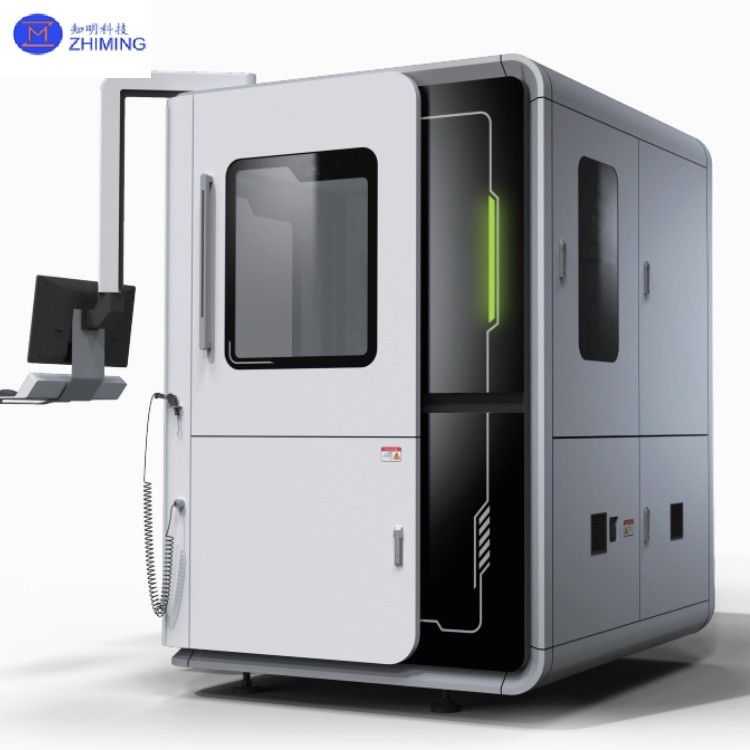

माइक्रोजेट लेजर उपकरण उच्च परिशुद्धता वेफर स्लाइसिंग एआर सिलिकॉन कार्बाइड लेंस प्रसंस्करण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 2 |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| काउंटरटॉप वॉल्यूम:: | 300*300*150 | स्थिति सटीकता μM:: | +/- 5 |
|---|---|---|---|
| बार -बार स्थिति सटीकता μM:: | +/-2 | संख्यात्मक नियंत्रण प्रकार:: | DPSS ND: YAG |
| प्रमुखता देना: | एआर सिलिकॉन कार्बाइड लेंस प्रसंस्करण,माइक्रोजेट लेजर उपकरण,उच्च परिशुद्धता माइक्रोजेट लेजर उपकरण |
||
उत्पाद विवरण
उत्पाद का परिचय
माइक्रोजेट लेजर प्रौद्योगिकी उपकरण लेजर और उच्च गति वाले जल जेट उन्नत प्रसंस्करण प्रौद्योगिकी का एक संयोजन है, इसका मूल उच्च गति वाले जल जेट के साथ संयुक्त लेजर बीम फोकस के उपयोग में निहित है,पानी के जेट गाइड लेजर के माध्यम से सही ढंग से काम के टुकड़े की सतह पर अभिनय, ताकि कुशल और उच्च परिशुद्धता प्रसंस्करण प्रभाव प्राप्त किया जा सके। इस तकनीक के कठिन और भंगुर सामग्री प्रसंस्करण के क्षेत्र में महत्वपूर्ण फायदे हैं,और अर्धचालकों जैसे कई क्षेत्रों में आवेदन क्षमता की एक विस्तृत श्रृंखला भी दिखाता है, एयरोस्पेस और चिकित्सा उपकरण।
माइक्रोजेट लेजर प्रौद्योगिकी उपकरण मुख्य रूप से लेजर प्रणाली, हल्के पानी युग्मन प्रणाली, उच्च परिशुद्धता मशीन उपकरण प्रणाली, शुद्ध पानी/उच्च दबाव पंप प्रणाली से बना है,दृश्य पहचान प्रणाली और हल्के पानी विद्युत मशीन उपकरण नियंत्रण सॉफ्टवेयर प्रणालीइनमें से, लेजर प्रणाली 532/1064 एनएम की तरंग दैर्ध्य के साथ ठोस नैनो सेकंड लेजर को अपनाती है, और आवृत्ति दोगुनी तकनीक के माध्यम से उच्च बिजली उत्पादन प्राप्त करती है।ऑप्टिकल पानी युग्मन प्रणाली ऑप्टिकल फाइबर के माध्यम से लेजर बीम प्रसारित करता है और लेजर बीम को ठंडा करने और मार्गदर्शन करने के प्रभाव को प्राप्त करने के लिए उच्च गति वाले पानी के जेट के साथ जुड़ा हुआ है.
प्रमुख लाभ
माइक्रोजेट लेजर तकनीक का कार्य सिद्धांत लेजर बीम को उच्च गति वाले जल जेट में केंद्रित करना है, जिससे एक पूर्ण प्रतिबिंब प्रभाव बनता है,ताकि लेजर ऊर्जा समान रूप से पानी स्तंभ की आंतरिक दीवार में वितरित किया जाता है. जब लेजर बीम वर्कपीस की सतह तक पहुंचता है, तो यह सटीक काटने या मशीनिंग प्राप्त करने के लिए पानी के जेट द्वारा निर्देशित और ठंडा होता है। यह प्रक्रिया न केवल मशीनिंग सटीकता में सुधार करती है,लेकिन यह प्रभावी रूप से सामग्री के नुकसान और गर्मी से प्रभावित क्षेत्रों को भी कम करता है.
विनिर्देश
| काउंटरटॉप वॉल्यूम | 300*300*150 | 400*400*200 |
| रैखिक अक्ष XY | रैखिक मोटर रैखिक मोटर | रैखिक मोटर रैखिक मोटर |
| रैखिक अक्ष Z | 150 | 200 |
| पोजिशनिंग सटीकता μm | +/-5 | +/-5 |
| पुनरावर्ती स्थिति की सटीकता μm | +/-2 | +/-2 |
| त्वरण G | 1 | 0.29 |
| संख्यात्मक नियंत्रण | 3 अक्ष /3+1 अक्ष /3+2 अक्ष | 3 अक्ष /3+1 अक्ष /3+2 अक्ष |
| संख्यात्मक नियंत्रण प्रकार | डीपीएसएस Nd:YAG | डीपीएसएस Nd:YAG |
| तरंग दैर्ध्य nm | 532/1064 | 532/1064 |
| नाममात्र शक्ति W | 50/100/200 | 50/100/200 |
| पानी का जेट | 40-100 | 40-100 |
| नोजल दबाव पट्टी | 50-100 | 50-600 |
| आयाम (मशीन उपकरण) (चौड़ाई * लंबाई * ऊंचाई) मिमी | 1445*1944*2260 | 1700*1500*2120 |
| आकार (नियंत्रण कैबिनेट) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| वजन (उपकरण) T | 2.5 | 3 |
| वजन (नियंत्रण कैबिनेट) किलो | 800 | 800 |
| प्रसंस्करण क्षमता |
सतह की कठोरता Ra≤1.6um खोलने की गति ≥1.25mm/s परिधि काटना ≥6mm/s रैखिक काटने की गति ≥ 50 मिमी/सेकंड |
सतह की कठोरता Ra≤1.2um खोलने की गति ≥1.25mm/s परिधि काटना ≥6mm/s रैखिक काटने की गति ≥ 50 मिमी/सेकंड |
|
गैलियम नाइट्राइड क्रिस्टल, अल्ट्रा-वाइड बैंड गैप सेमीकंडक्टर सामग्री (हीरा/गैलियम ऑक्साइड), एयरोस्पेस विशेष सामग्री, LTCC कार्बन सिरेमिक सब्सट्रेट, फोटोवोल्टिक,स्किन्टिलेटर क्रिस्टल और अन्य सामग्रियों का प्रसंस्करण. नोटः प्रसंस्करण क्षमता सामग्री की विशेषताओं के आधार पर भिन्न होती है |
||
आवेदन
तीसरी पीढ़ी के अर्धचालक और एयरोस्पेस सामग्री प्रसंस्करण: तीसरी पीढ़ी के अर्धचालक सामग्री जैसे सिलिकॉन कार्बाइड और गैलियम नाइट्राइड के सटीक प्रसंस्करण के लिए उपयोग किया जाता है,साथ ही एयरोस्पेस क्षेत्र में सुपरलेय और सिरेमिक सब्सट्रेट जैसे सामग्रियों के जटिल भागों का प्रसंस्करण.
चिकित्सा उपकरण भागों का प्रसंस्करण: उच्च परिशुद्धता के साथ कार्डियोवैस्कुलर स्टेंट, प्रत्यारोपण, सर्जिकल उपकरण और अन्य चिकित्सा उपकरणों के काटने और प्रसंस्करण के लिए उपयुक्त।
बैंगट काटना: सिलिकॉन वेफर्स और सिलिकॉन कार्बाइड बैंगट जैसी अर्धचालक सामग्री के कुशल काटने के लिए प्रयोग किया जाता है।
कठोर और भंगुर सामग्रियों का प्रसंस्करणः जिसमें हीरे, सिलिकॉन नाइट्राइड और जटिल भागों के प्रसंस्करण की अन्य सामग्रियां शामिल हैं।
ZMSH सेवा
अनुकूलित समाधान: ग्राहक की आवश्यकताओं के अनुसार व्यक्तिगत उपकरण डिजाइन और प्रक्रिया अनुकूलन प्रदान करें।
तकनीकी सहायता और प्रशिक्षणः ग्राहकों को उपकरण संचालन प्रशिक्षण और तकनीकी सहायता प्रदान करना ताकि यह सुनिश्चित हो सके कि ग्राहक उपकरण का कुशलतापूर्वक उपयोग कर सकें।
बिक्री के बाद सेवाः उपकरण के स्थिर संचालन को सुनिश्चित करने के लिए दीर्घकालिक तकनीकी रखरखाव और स्पेयर पार्ट्स आपूर्ति सेवा प्रदान करें।
अनुसंधान एवं विकास सहयोगः औद्योगिक उन्नयन को बढ़ावा देने के लिए ग्राहकों के साथ मिलकर नई प्रौद्योगिकियों या नई प्रक्रियाओं का विकास करना।
