एमआईओसी तीव्रता मॉड्यूलेटर चिप, चरण मॉड्यूलेटर चिप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | MIOC चिप, तीव्रता मॉड्यूलेटर चिप, चरण मॉड्यूलेटर चिप |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 |
|---|---|
| मूल्य: | undetermined |
| पैकेजिंग विवरण: | फोमयुक्त प्लास्टिक＋गत्ते का डिब्बा |
| प्रसव के समय: | 2-4सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100PCS/सप्ताह |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | चरण मॉड्यूलेटर चिप,एमआईओसी चिप,तीव्रता मॉड्यूलेटर चिप |
||
|---|---|---|---|
उत्पाद विवरण
MIOC चिप, तीव्रता मॉड्यूलेटर चिप, चरण मॉड्यूलेटर चिप

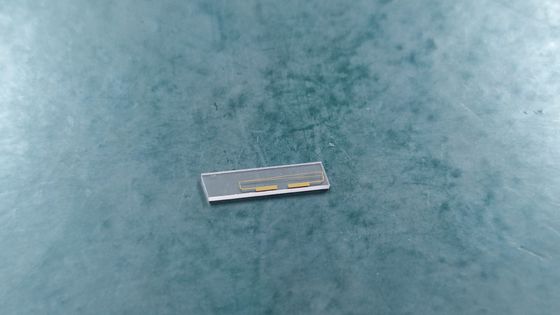

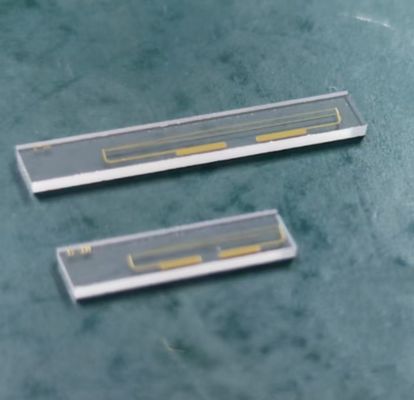

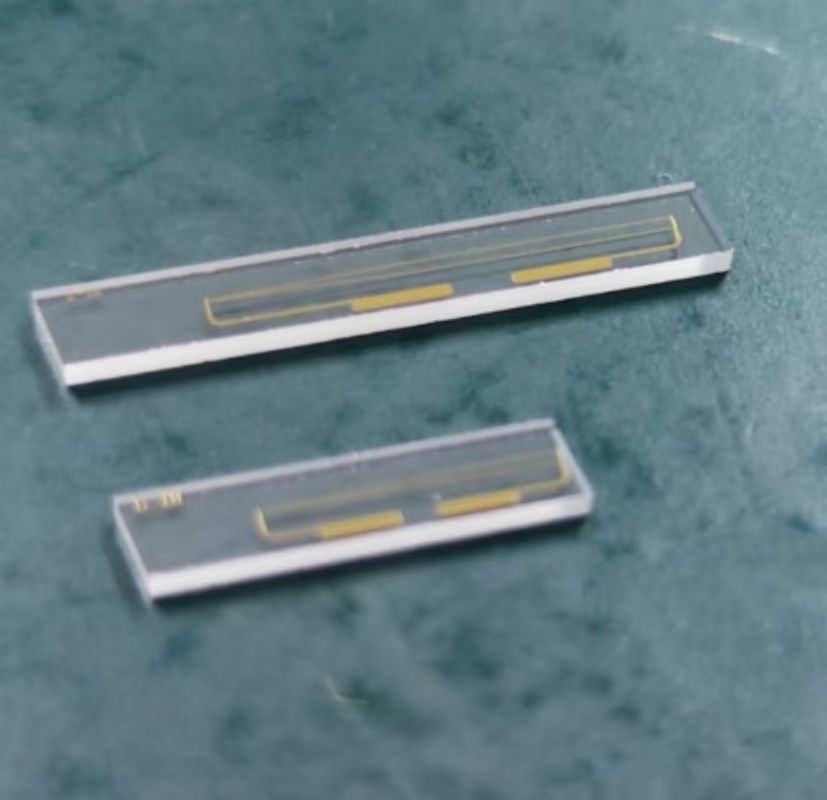

1.MIOC चिप
अमूर्त
एमिलिट्री-ग्रेड इंटीग्रेटेड ऑप्टिकल सर्किट (MIOC) चिपफाइबर-ऑप्टिक सिस्टम में प्रकाश संकेतों के सटीक नियंत्रण के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन ऑप्टिकल घटक है। यह मुख्य रूप से उपयोग किया जाता हैफाइबर-ऑप्टिक गायरोस्कोप (कोहरे), ऑप्टिकल संचार प्रणाली, और उच्च परिशुद्धता सेंसिंग अनुप्रयोग। MIOC चिप आमतौर पर उपयोग करके गढ़ा जाता हैलिथियम niobate (लिनबो)या अन्य उन्नत इलेक्ट्रो-ऑप्टिक सामग्री, असाधारण स्थिरता, कम सम्मिलन हानि, और उच्च ध्रुवीकरण-रखरखाव क्षमताओं की पेशकश।
संरचना और कार्य सिद्धांत
MIOC चिप कई ऑप्टिकल घटकों को एकीकृत करता है, जिसमें शामिल हैंवेवगाइड्स, कप्लर्स और चरण मॉड्यूलेटर, एक एकल कॉम्पैक्ट सब्सट्रेट में। यह के आधार पर संचालित होता हैइलेक्ट्रो-ऑप्टिक प्रभाव, जहां एक बाहरी रूप से लागू वोल्टेज सामग्री के अपवर्तक सूचकांक को संशोधित करता है, जो प्रकाश प्रसार के सटीक नियंत्रण को सक्षम करता है। मेंफाइबर-ऑप्टिक गायरोस्कोप, MIOC चिप मुख्य घटक के रूप में कार्य करता है जो चरम सटीकता के साथ घूर्णी गति का पता लगाने के लिए प्रकाश संकेतों को विभाजित, संशोधित करता है और पुन: संयोजित करता है।
प्रमुख विशेषताऐं
उच्च स्थिरता: तापमान में उतार -चढ़ाव और यांत्रिक कंपन के प्रतिरोध के साथ, चरम पर्यावरणीय परिस्थितियों के लिए डिज़ाइन किया गया।
कम सम्मिलन हानि: कम से कम ऑप्टिकल पावर लॉस सुनिश्चित करता है, सिस्टम दक्षता में सुधार करता है।
ध्रुवीकरण-बुद्धि प्रदर्शन: उच्च परिशुद्धता अनुप्रयोगों के लिए संकेत अखंडता बनाए रखता है।
कॉम्पैक्ट एकीकरण: एक ही चिप में कई ऑप्टिकल कार्यों को एकीकृत करके सिस्टम जटिलता को कम करता है।
तेजी से प्रतिक्रिया समय: उच्च गति वाले इलेक्ट्रो-ऑप्टिक प्रतिक्रिया के साथ वास्तविक समय मॉड्यूलेशन को सक्षम करता है।
अनुप्रयोग
1) फाइबर-ऑप्टिक गायरोस्कोप (कोहरे)
MIOC चिप्स का व्यापक रूप से उपयोग किया जाता हैफॉग्सके लिएजड़ता नेविगेशन प्रणालियाँ (INS)मेंएयरोस्पेस, सैन्य और स्वायत्त वाहन। वे सटीक कोणीय वेग माप सुनिश्चित करते हैं, जीपीएस पर निर्भरता के बिना सटीक स्थिति को सक्षम करते हैं।
2) ऑप्टिकल संचार
MIOC चिप्स सपोर्टउच्च गति ऑप्टिकल सिग्नल संसाधन, चरण मॉड्यूलेशन और आयाम नियंत्रण सहित, उन्हें आवश्यक बनाता हैसुसंगत ऑप्टिकल संचार प्रणालियाँ।
3) क्वांटम ऑप्टिक्स और फोटोनिक सेंसिंग
MIOC चिप्स के अल्ट्रा-स्थिर और सटीक चरण मॉड्यूलेशन क्षमताएं उन्हें मूल्यवान बनाती हैंक्वांटम सीomputing, क्वांटम कुंजी वितरण (QKD), और फाइबर-ऑप्टिक सेंसरऔद्योगिक निगरानी में उपयोग किया जाता है।
अन्य ऑप्टिकल मॉड्यूलेटर पर लाभ
असतत घटकों की तुलना में उच्च स्थिरता: एकीकृत डिजाइन संरेखण मुद्दों को समाप्त करता है और दीर्घकालिक विश्वसनीयता में सुधार करता है।
श्रेष्ठ पर्यावरण स्थायित्व: रक्षा और एयरोस्पेस अनुप्रयोगों में कठोर परिचालन स्थितियों के लिए डिज़ाइन किया गया।
कम बिजली की खपत: एम्बेडेड और मोबाइल सिस्टम में ऊर्जा-कुशल संचालन के लिए अनुकूलित।
विनिर्देश
| Mioc चिप | |||||
| प्रकार | वस्तु | कीमत | |||
| Y13 | S13 | ||||
| ऑप्टिकल | संचालन तरंग दैर्ध्य | 1310 ± 20 एनएम | 1310 ± 20 एनएम | ||
| निविष्ट वस्तु का नुकसान | ≤ 4.0 डीबी | ≤ 4.0 डीबी | |||
| विभाजन अनुपात | 50% 3% | 50% 3% | |||
| वापसी हानि | ≤ -45 डीबी | ≤ -45 डीबी | |||
| चिप ध्रुवीकरण विलुप्त होने |
≤ -50 डीबी | ≤ -50 डीबी | |||
| इनपुट ऑप्टिकल शक्ति | ≤ 100MW | ≤ 100MW | |||
| विद्युतीय | V | ≤ 3.5 वी | ≤ 4.0 वी | ||
| बैंडविड्थ | ≥ 100 मेगाहर्ट्ज | ||||
| इलेक्ट्रोड संरचना | पुश-पुल, गांठ-इलेक्ट्रोड | ||||
| यांत्रिक | क्रिस्टल | एक्स-कट वाई-प्रोप एलएन | |||
| वेवगाइड प्रक्रिया | एनेल्ड प्रोटॉन एक्सचेंज | ||||
| आउटपुट पोर्ट स्पेसिंग | 400μM | ||||
| आयाम लंबाई × चौड़ाई × मोटाई |
20 × 3 × 1 मिमी3 | 12.5 × 3 × 1 मिमी3 | |||
2।तीव्रता न्यूक्यूलेटर चिप
अमूर्त
एकतीव्रता न्यूक्यूलेटर चिपबाहरी विद्युत इनपुट के जवाब में एक ऑप्टिकल सिग्नल के आयाम (तीव्रता) को संशोधित करने के लिए डिज़ाइन किया गया एक उन्नत ऑप्टिकल डिवाइस है। ये चिप्स महत्वपूर्ण भूमिका निभाते हैंफाइबर-ऑप्टिक संचार, LIDAR, माइक्रोवेव फोटोनिक्स और ऑप्टिकल सिग्नल प्रोसेसिंग। प्रकाश की तीव्रता को नियंत्रित करके, वे आधुनिक फोटोनिक अनुप्रयोगों के लिए आवश्यक उच्च गति डेटा ट्रांसमिशन, सिग्नल शेपिंग और उन्नत मॉड्यूलेशन प्रारूपों को सक्षम करते हैं।
आमतौर पर, तीव्रता के मॉड्यूलेटर पर आधारित होते हैंलिथियम niobate (linbo₃), सिलिकॉन फोटोनिक्स (SIPH), या इंडियम फॉस्फाइड (INP)। इन चिप्स में उपयोग की जाने वाली सबसे आम संरचना हैमाच-ज़ेन्डर इंटरफेरोमीटर (एमजेआई), जो प्रकाश की तीव्रता के सटीक मॉड्यूलेशन की अनुमति देता है।
संरचना और कार्य सिद्धांत
तीव्रता के मॉड्यूलेटर चिप का उपयोग करके संचालित होता हैहस्तक्षेप प्रभावमें एकमच-ज़ेन्डर इंटरफेरोमीटर (एमजेआई) वेवगाइड। ऑप्टिकल सिग्नल को दो रास्तों में विभाजित किया जाता है, और उनके बीच के सापेक्ष चरण को बाहरी रूप से लागू विद्युत क्षेत्र का उपयोग करके समायोजित किया जाता है। जब दो प्रकाश पथ पुनर्संयोजन करते हैं, तो रचनात्मक या विनाशकारी हस्तक्षेप होता है, जिसके परिणामस्वरूप ऑप्टिकल तीव्रता का मॉड्यूलेशन होता है।
प्रमुख सिद्धांतों में शामिल हैं:
इलेक्ट्रो-ऑप्टिक प्रभाव: एक लागू वोल्टेज के जवाब में सामग्री का अपवर्तक सूचकांक बदल जाता है, प्रकाश के चरण को बदल देता है।
हस्तक्षेप नियंत्रण: चरण शिफ्ट को ठीक से नियंत्रित करके, मॉड्यूलेटर आउटपुट सिग्नल की तीव्रता को समायोजित करता है।
प्रमुख विशेषताऐं
उच्च विलुप्त होने का अनुपात: उच्च और निम्न तीव्रता के स्तर के बीच एक मजबूत विपरीत प्रदान करता है, सिग्नल स्पष्टता के लिए महत्वपूर्ण।
कम सम्मिलन हानि: मॉड्यूलेशन के दौरान न्यूनतम बिजली हानि सुनिश्चित करता है।
उच्च मॉडुलन बैंडविड्थ: उच्च-आवृत्ति संकेतों का समर्थन करता है, जिससे 100 जीबीपीएस और उससे आगे डेटा दरों को सक्षम किया जाता है।
कम ड्राइविंग वोल्टेज: ऊर्जा-कुशल संचालन के लिए बिजली की खपत को कम करता है।
कॉम्पैक्ट और एकीकृत डिजाइनमें एकीकरण को सक्षम करता हैफोटोनिक एकीकृत सर्किट (पिक्स)उन्नत ऑप्टिकल सिस्टम के लिए।
अनुप्रयोग
1) ऑप्टिकल संचार
में इस्तेमाल कियालंबे समय तक और मेट्रो ऑप्टिकल फाइबर नेटवर्कप्रकाश संकेतों पर डिजिटल डेटा को एनकोड करने के लिए।
समर्थनउन्नत मॉड्यूलेशन स्वरूपउच्च गति वाले डेटा ट्रांसमिशन के लिए NRZ, PAM4 और QAM की तरह।
2) लिडार (प्रकाश का पता लगाने और रेंजिंग)
के लिए इस्तेमाल होता हैपल्स शेपिंग और आयाम मॉड्यूलेशनLIDAR सिस्टम में, रेंज रिज़ॉल्यूशन और डिटेक्शन सटीकता में सुधार।
के लिए आवश्यक हैस्वायत्त वाहन, पर्यावरण निगरानी, और 3 डी मानचित्रण।
3) माइक्रोवेव फोटोनिक्स
सक्षम बनाता हैउच्च गति एनालॉग ऑप्टिकल लिंकरडार, सैटेलाइट कम्युनिकेशंस और इलेक्ट्रॉनिक वारफेयर सिस्टम के लिए।
में इस्तेमाल कियाआरएफ-ओवर-फाइबरवायरलेस और रक्षा अनुप्रयोगों के लिए ट्रांसमिशन।
4) ऑप्टिकल सिग्नल प्रोसेसिंग
में इस्तेमाल कियाऑप्टिकल कंप्यूटिंग, अल्ट्राफास्ट सिग्नल गेटिंग और ऑप्टिकल स्विचिंग।
की सुविधाऑप्टिकल पल्स शेपिंग, फ़िल्टरिंग और वेवफॉर्म जनरेशनअनुसंधान और औद्योगिक अनुप्रयोगों में।
अन्य ऑप्टिकल मॉड्यूलेटर पर लाभ
उच्च गति: इलेक्ट्रो-अवशोषण मॉड्यूलेटर की तुलना में, तीव्रता के मॉड्यूलेटर बेहतर गति और बैंडविड्थ प्रदान करते हैं।
बेहतर संकेत गुणवत्ता: उच्च विलुप्त होने का अनुपात बेहतर सिग्नल-टू-शोर प्रदर्शन सुनिश्चित करता है।
तापमान भिन्नता के लिए अधिक मजबूत: सामग्री की तरहलिन्बो ₃एक विस्तृत तापमान सीमा में स्थिर संचालन प्रदान करें।
विनिर्देश
| तीव्रता न्यूक्यूलेटर चिप | ||||||
| प्रकार | वस्तु | विशिष्ट मूल्य | इकाई | |||
| ऑप्टिकल | क्रिस्टल | एक्स-कट वाई-प्रोप एलएन | - | |||
| वेवगाइड प्रक्रिया | एनेल्ड प्रोटॉन एक्सचेंज | - | ||||
| संचालन तरंग दैर्ध्य | 1550 एनएम ± 20 | एनएम | ||||
| निविष्ट वस्तु का नुकसान | 4.5 | डीबी | ||||
| ध्रुवीकरण विलुप्त होने | ≥ 20 | डीबी | ||||
| डीसी विलुप्त होने का अनुपात | ≥ 20 | डीबी | ||||
| वापसी हानि | ≤ -45 | डीबी | ||||
| विद्युतीय | Rf v that | ≤ 3.5 | वी | |||
| पूर्वाग्रह वीπ | ≤ 6.0 | वी | ||||
| आरएफ बैंडविड्थ | डीसी ~ 300 मीटर | हर्ट्ज | ||||
| इलेक्ट्रोड संरचना | पुश-पुल, गांठ-इलेक्ट्रोड | |||||
| आरएफ पोर्ट प्रतिबाधा | ~ 1m | Ω | ||||
| पूर्वाग्रह बंदरगाह प्रतिबाधा | ~ 1m | Ω | ||||
| यांत्रिक | आयाम | लंबाई × चौड़ाई × मोटाई = 52 × 3 × 1 मिमी3 | ||||

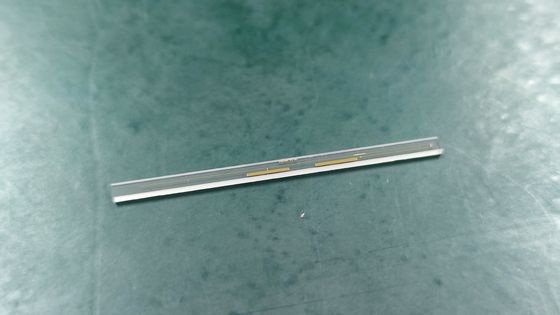

3।चरण न्यूक्यूलेटर चिप
अमूर्त
एचरण न्यूक्यूलेटर चिपएक प्रमुख ऑप्टिकल डिवाइस है जिसका उपयोग इसकी तीव्रता में बदलाव के बिना एक ऑप्टिकल सिग्नल के चरण को संशोधित करने के लिए किया जाता है। यह मॉड्यूलेशन अनुप्रयोगों के लिए महत्वपूर्ण हैसुसंगत ऑप्टिकल संचार, क्वांटम ऑप्टिक्स, फाइबर-ऑप्टिक सेंसिंग और माइक्रोवेव फोटोनिक्स। तीव्रता वाले मॉड्यूलेटर के विपरीत, जो प्रकाश के आयाम को नियंत्रित करते हैं, चरण मॉड्यूलेटर का लाभ उठाकर एक नियंत्रित चरण पारी को प्रेरित करते हैंइलेक्ट्रो-ऑप्टिक प्रभावकी सामग्री मेंलिथियम niobate (linbo₃), सिलिकॉन फोटोनिक्स (SIPH), और इंडियम फॉस्फाइड (INP)।
एक ऑप्टिकल तरंग के चरण को ठीक से ट्यून करके, चरण मॉड्यूलेटर सक्षम करते हैंसुसंगत सिग्नल प्रोसेसिंग, हाई-स्पीड डेटा एन्कोडिंग, और सटीक माप तकनीकफोटोनिक्स-आधारित प्रणालियों में।
संरचना और कार्य सिद्धांत
एचरण न्यूक्यूलेटर चिपआम तौर पर एक पर आधारित हैएकीकृत तरंग संरचनावह उपयोग करता हैइलेक्ट्रो-ऑप्टिक प्रभावसामग्री के अपवर्तक सूचकांक को संशोधित करने के लिए। यह ऑप्टिकल पथ की लंबाई में परिवर्तन की ओर जाता है, जिसके परिणामस्वरूप प्रसार प्रकाश संकेत में एक चरण बदलाव होता है।
प्रमुख परिचालन सिद्धांतों में शामिल हैं:
इलेक्ट्रो-ऑप्टिक प्रभाव: एक बाहरी वोल्टेज का अनुप्रयोग वेवगाइड के अपवर्तक सूचकांक को बदल देता है, जो प्रेषित प्रकाश के चरण को स्थानांतरित करता है।
मच-ज़ेन्डर इंटरफेरोमीटर (एमजेआई) या चरण शिफ्टर डिजाइन: चरण न्यूनाधिक को एक सरल के रूप में लागू किया जा सकता हैएकल-पास वेवगाइड न्यूनाधिकया एक भाग के रूप मेंएमजी संरचनाअधिक जटिल मॉड्यूलेशन योजनाओं के लिए।
निरंतर और असतत चरण नियंत्रण: आवेदन के आधार पर, चरण पारी हो सकती हैरैखिक, nonlinear, या Stepwise, उन्नत सिग्नल प्रोसेसिंग के लिए अनुमति।
प्रमुख विशेषताऐं
उच्च गति चरण मॉड्यूलेशन: उच्च गति संचार और संवेदन के लिए GHz- स्तरीय मॉड्यूलेशन का समर्थन करता है।
कम सम्मिलन हानि: चरण मॉड्यूलेशन के दौरान न्यूनतम सिग्नल क्षीणन सुनिश्चित करता है।
वाइड ऑप्टिकल बैंडविड्थ: एक व्यापक तरंग दैर्ध्य रेंज में संचालित होता है, आमतौर पर सेसी-बैंड से एल-बैंड(1550 एनएम रेंज) दूरसंचार अनुप्रयोगों में।
उच्च स्थिरता और कम शोर: जैसे सटीक अनुप्रयोगों के लिए आवश्यक हैफाइबर-ऑप्टिक गायरोस्कोप और क्वांटम संचार।
कॉम्पैक्ट और एकीकृत डिजाइनमें एकीकरण को सक्षम करता हैफोटोनिक एकीकृत सर्किट (पिक्स)उच्च घनत्व वाले ऑप्टिकल सिस्टम के लिए।
अनुप्रयोग
1) सुसंगत ऑप्टिकल संचार
में इस्तेमाल कियाउन्नत मॉड्यूलेशन स्वरूपजैसे किQPSK (क्वाडरेचर फेज शिफ्ट कीिंग), DPSK (डिफरेंशियल फेज शिफ्ट कीिंग), और 16QAMडेटा को कुशलता से एन्कोड करने के लिए।
बढ़ाता हैऑप्टिकल सिग्नल अखंडताके लिएलॉन्ग-हॉल और डेटा सेंटर इंटरकनेक्ट नेटवर्क।
2) क्वांटम ऑप्टिक्स और क्वांटम संचार
के लिए सटीक चरण नियंत्रण को सक्षम करता हैक्वांटम कुंजी वितरण (QKD), क्वांटम उलझाव, और क्वांटम कंप्यूटिंग।
में आवश्यकक्वांटम राज्य तैयारी और हेरफेरफोटोनिक क्वांटम सर्किट में।
3) फाइबर-ऑप्टिक सेंसर
में इस्तेमाल कियाइंटरफेरोमेट्रिक फाइबर-ऑप्टिक सेंसर, जैसे किफाइबर-ऑप्टिक गायरोस्कोप (एफओजी) और वितरित ध्वनिक सेंसर (डीएएस), पर्यावरणीय परिवर्तनों के उच्च-सटीक माप के लिए।
में संवेदनशीलता में सुधार करता हैतापमान, तनाव और कंपन संवेदनआवेदन।
4) माइक्रोवेव फोटोनिक्स और आरएफ सिग्नल प्रोसेसिंग
में इस्तेमाल कियाआरएफ फोटोनिक सिग्नल प्रोसेसिंगरडार, सैटेलाइट संचार और इलेक्ट्रॉनिक वारफेयर सिस्टम में माइक्रोवेव संकेतों को उत्पन्न और हेरफेर करने के लिए।
सक्षम बनाता हैचरण-नियंत्रित बीम स्टीयरिंगफोटोनिक-आधारित चरणबद्ध सरणी एंटेना में।
अन्य मॉड्यूलेटर पर लाभ
संकेत तीव्रता को संरक्षित करता है: तीव्रता के मॉड्यूलेटर के विपरीत, चरण मॉड्यूलेटर प्रेषित सिग्नल की शक्ति को कम नहीं करते हैं।
उच्च वर्णक्रमीय दक्षता: सक्षम करता हैउन्नत सुसंगत मॉड्यूलेशन प्रारूपकुशल डेटा ट्रांसमिशन के लिए।
पर्यावरणीय विविधताओं के लिए अधिक मजबूत: विशुद्ध रूप से इलेक्ट्रॉनिक चरण शिफ्टर्स की तुलना में उच्च स्थिरता और सटीकता प्रदान करता है।
विनिर्देश
| प्रकार | वस्तु | विशिष्ट मूल्य | इकाई | |||
| ऑप्टिकल | क्रिस्टल | एक्स-कट वाई-प्रोप एलएन | - | |||
| वेवगाइड प्रक्रिया | एनेल्ड प्रोटॉन एक्सचेंज | - | ||||
| संचालन तरंग दैर्ध्य | 1550 एनएम ± 20 | एनएम | ||||
| निविष्ट वस्तु का नुकसान | 4.0 | डीबी | ||||
| ध्रुवीकरण विलुप्त होने | ≥ 20 | डीबी | ||||
| वापसी हानि | ≤ -45 | डीबी | ||||
| विद्युतीय | V | ≤ 3.5 | वी | |||
| बैंडविड्थ | डीसी ~ 300 मीटर | हर्ट्ज | ||||
| इलेक्ट्रोड संरचना | लम्बा-इलेक्ट्रोड | |||||
| आरएफ पोर्ट प्रतिबाधा | ~ 1m | Ω | ||||
| यांत्रिक | आयाम | लंबाई × चौड़ाई × मोटाई = 40 × 3 × 1 मिमी3 | ||||
