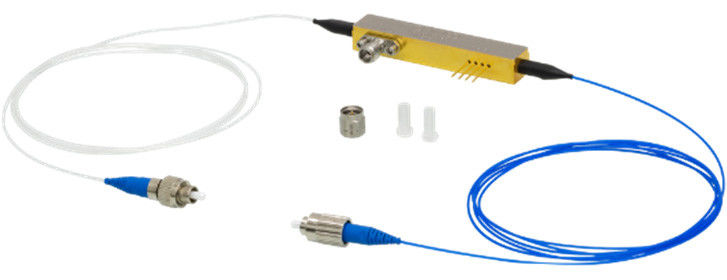

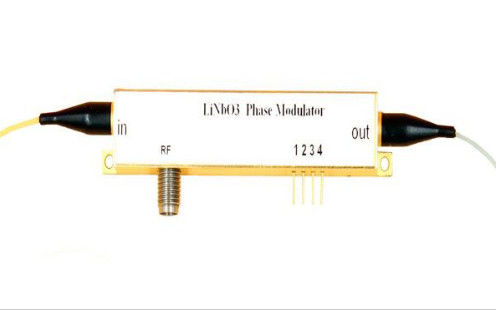

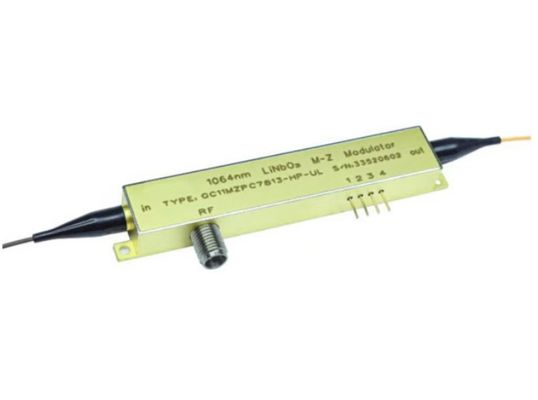

40 गीगाहर्ट्ज मल्टी-बैंड लिथियम निओबेट फेज मॉड्यूलेटर

40 गीगाहर्ट्ज मल्टी-बैंड लिथियम निओबेट फेज मॉड्यूलेटर

सार

40 गीगाहर्ट्ज मल्टी-बैंड लिथियम नियोबेट (LiNbO3) फेज मॉड्यूलेटर एक उच्च प्रदर्शन इलेक्ट्रो-ऑप्टिक उपकरण है जिसे उच्च गति ऑप्टिकल संचार, क्वांटम ऑप्टिक्स, माइक्रोवेव फोटोनिक्स,और उन्नत ऑप्टिकल संकेत प्रसंस्करणयह एक बाहरी आरएफ (रेडियो आवृत्ति) संकेत लागू करके एक ऑप्टिकल सिग्नल के चरण का सटीक नियंत्रण करने में सक्षम बनाता है, जिससे यह आधुनिक फोटोनिक प्रणालियों में एक महत्वपूर्ण घटक बन जाता है।

लिथियम निओबेट के श्रेष्ठ विद्युत-ऑप्टिक गुणों का लाभ उठाते हुए, यह चरण मॉड्यूलेटर बहु-बैंड संचालन का समर्थन करता है,ऑप्टिकल तरंग दैर्ध्य और आरएफ आवृत्तियों की एक विस्तृत श्रृंखला में कुशल मॉड्यूलेशन की अनुमति देता हैइसकी 40 गीगाहर्ट्ज तक की आवृत्तियों पर काम करने की क्षमता इसे अति तेज सिग्नल मॉड्यूलेशन और कम सिग्नल विरूपण की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाती है।

कार्य सिद्धांत

40 गीगाहर्ट्ज लिथियम निओबेट चरण मॉड्यूलेटर पोकेल प्रभाव के आधार पर काम करता है, जो बाहरी रूप से लागू विद्युत क्षेत्र के जवाब में एक सामग्री के अपवर्तक सूचकांक में परिवर्तन का वर्णन करता है।एक माइक्रोवेव इलेक्ट्रोड को लिथियम निओबेट तरंग मार्ग पर एकीकृत करके, उपकरण प्रभावी रूप से प्रेषित ऑप्टिकल सिग्नल के चरण को मॉड्यूल करता है।

इनपुट लाइटःएक निरंतर तरंग (सीडब्ल्यू) लेजर सिग्नल मॉड्यूलेटर के ऑप्टिकल वेवगाइड में इंजेक्ट किया जाता है।

आरएफ सिग्नल अनुप्रयोगःएक उच्च आवृत्ति आरएफ संकेत (40 GHz तक) मॉड्यूलेटर के इलेक्ट्रोड पर लागू किया जाता है, जो लिथियम निओबेट तरंग मार्ग के अपवर्तक सूचकांक में तेजी से परिवर्तन का कारण बनता है।

चरण मॉड्यूलेशन:ऑप्टिकल तरंग लागू आरएफ वोल्टेज के आनुपातिक एक चरण शिफ्ट का अनुभव करती है, जो ऑप्टिकल सिग्नल के सटीक चरण मॉड्यूलेशन को सक्षम करती है।

आउटपुट सिग्नलःचरण-संशोधित ऑप्टिकल सिग्नल डिवाइस से बाहर निकलता है, जिसमें एन्कोडेड जानकारी होती है जिसका उपयोग उच्च गति संचार और उन्नत ऑप्टिकल अनुप्रयोगों के लिए किया जा सकता है।

प्रमुख विशेषताएं

40 गीगाहर्ट्ज मल्टी-बैंड लिथियम नियोबेट फेज मॉड्यूलेटर में कई उन्नत विशेषताएं हैं, जिनमें शामिल हैंः

उच्च बैंडविड्थः 40 गीगाहर्ट्ज तक मॉड्यूलेशन का समर्थन करता है, जो उच्च गति ऑप्टिकल संचार के लिए उपयुक्त है।

मल्टी-बैंड संगतताः सी-बैंड (1530-1565 एनएम) और एल-बैंड (1565-1625 एनएम) सहित कई ऑप्टिकल बैंडों में कुशलता से काम करता है।

कम सम्मिलन हानिः न्यूनतम संकेत क्षीणन के साथ उच्च ऑप्टिकल संचरण दक्षता प्रदान करता है।

उच्च रैखिकता और कम विरूपणः न्यूनतम संकेत गिरावट सुनिश्चित करता है,इसे उन्नत मॉड्यूलेशन प्रारूपों जैसे कि QPSK (क्वाड्रेचर फेज शिफ्ट कीजिंग) और QAM (क्वाड्रेचर एम्पलीफायर मॉड्यूलेशन) के लिए आदर्श बनाता है.

स्थिर और विश्वसनीय प्रदर्शनः लिथियम निओबेट अपनी उत्कृष्ट थर्मल और यांत्रिक स्थिरता के लिए जाना जाता है, जो विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करता है।

कॉम्पैक्ट और हल्के डिजाइनः ऑप्टिकल संचार और फोटोनिक प्रणालियों में आसान एकीकरण की अनुमति देता है।

आवेदन

ऑप्टिकल संचार

इसका उपयोग 400जी, 800जी और उससे आगे के उच्च गति डेटा संचरण के लिए सुसंगत ऑप्टिकल संचार प्रणालियों में किया जाता है।

वर्णक्रमीय दक्षता को अधिकतम करने के लिए PM-QPSK (पोलराइजेशन मल्टीप्लेक्स्ड क्वाड्रेचर फेज शिफ्ट कीइंग) और QAM (क्वाड्रेचर एम्पलीट्यूड मॉड्यूलेशन) जैसी उन्नत मॉड्यूलेशन योजनाओं का समर्थन करता है।

घने तरंग दैर्ध्य विभाजन बहुल (DWDM) प्रणालियों के लिए ऑप्टिकल ट्रांसमीटर में प्रमुख घटक।

क्वांटम ऑप्टिक्स और क्वांटम संचार

क्वांटम कुंजी वितरण (QKD) प्रणालियों में प्रकाश की क्वांटम अवस्थाओं के निर्माण और हेरफेर के लिए आवश्यक।

सटीक ऑप्टिकल चरण नियंत्रण के लिए क्वांटम सूचना प्रसंस्करण में प्रयोग किया जाता है।

उलझी हुई फोटॉन जनरेशन और चरण-संवेदनशील क्वांटम प्रयोगों का समर्थन करता है।

माइक्रोवेव फोटोनिक्स और आरएफ सिग्नल प्रोसेसिंग

आरएफ-ओवर-फाइबर (आरएफओएफ) प्रणालियों को सक्षम करता है, जहां उच्च आवृत्ति संकेतों को न्यूनतम हानि के साथ ऑप्टिकल फाइबर पर ले जाया जाता है।

उपग्रह संचार और रडार प्रणालियों में बीमफॉर्मिंग के लिए ऑप्टिकल चरणबद्ध सरणी एंटेना में प्रयोग किया जाता है।

माइक्रोवेव फोटोनिक लिंक्स में सिग्नल के ऊपर-परिवर्तन और नीचे-परिवर्तन की सुविधा देता है।

ऑप्टिकल सेंसिंग और मेट्रोलॉजी

सटीक घूर्णन माप के लिए फाइबर ऑप्टिक जिरोस्कोप (एफओजी) में प्रयोग किया जाता है।

उच्च संकल्प ऑप्टिकल इंटरफेरोमेट्री में मेट्रोलॉजी और स्पेक्ट्रोस्कोपी अनुप्रयोगों के लिए उपयोग किया जाता है।

संरचनात्मक स्वास्थ्य निगरानी और पर्यावरण संवेदन के लिए वितरित फाइबर ऑप्टिक संवेदन को बढ़ाता है।

तकनीकी विनिर्देश

यांत्रिक चित्र
