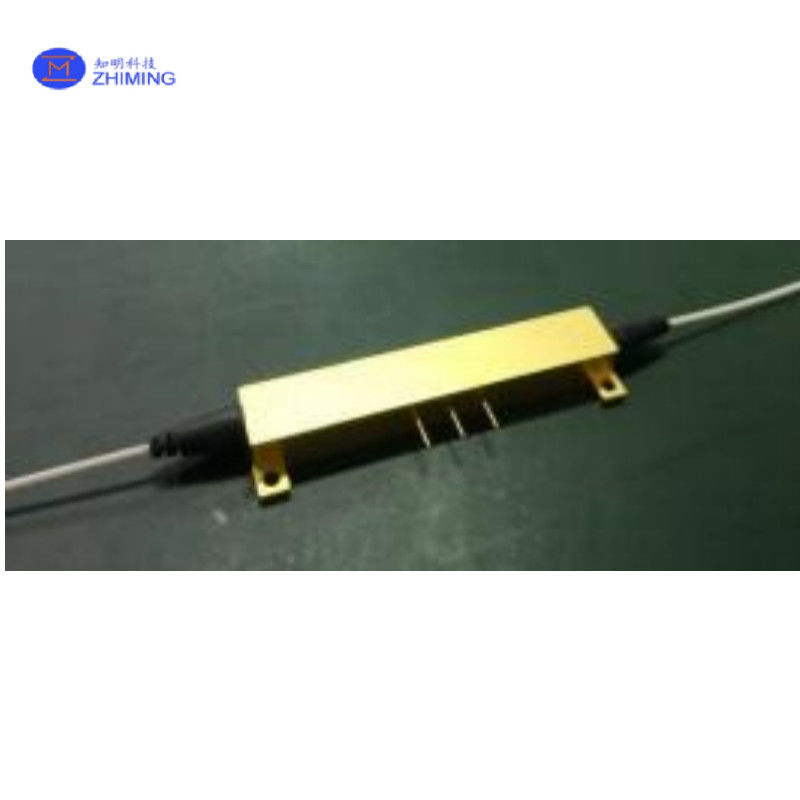

लिथियम नियोबेट (LiNbO3) वाई-वेवगाइड मॉड्यूलेटर / कम Vπ 3.5V / उच्च PER 25dB / एफओजी, एफओसीटी, क्वांटम संचार के साथ संगत

उत्पाद का परिचय

वाई-वेवगाइड मॉड्यूलेटर एक बहुआयामी एकीकृत ऑप्टिकल उपकरण है जो ध्रुवीकरण आरंभ, तरंग मार्गदर्शन, बीम विभाजन, बीम संयोजन,और चरण मॉड्यूलेशन.

यह इंटरफेरोमेट्रिक फाइबर सेंसर सिस्टम में एक मुख्य ऑप्टोइलेक्ट्रॉनिक घटक है, जैसे फाइबर ऑप्टिक जियोस्कोप और फाइबर ऑप्टिक करंट ट्रांसफार्मर।

वाई-वेवगाइड मॉड्यूलेटर लिथियम निओबेट वेफर्स पर उच्च ध्रुवीकरण विलुप्त अनुपात के साथ कम हानि वाले ऑप्टिकल वेवगाइड बनाने के लिए प्रोटॉन विनिमय प्रक्रिया का उपयोग करता है।एक धातु पतली फिल्म मॉड्यूलेशन इलेक्ट्रोड संरचना बनाने के लिए तरंग गाइड के ऊपर जमा है.

The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.

कार्य सिद्धांत

प्रकाश का विभाजन और संयोजन

एक वाई आकार का ऑप्टिकल वेवगाइड आने वाली रोशनी को दो रास्तों में विभाजित करता है। वेवगाइड के हाथों से गुजरने के बाद, प्रकाश पुनः संयोजित होता है।

वोल्टेज संचालित चरण परिवर्तन

तरंग मार्ग के निकट रखे गए इलेक्ट्रोड एक वोल्टेज लागू करते हैं। यह वोल्टेज LiNbO3 क्रिस्टल के अपवर्तक सूचकांक को थोड़ा बदल देता है, जिससे दो प्रकाश पथों के बीच एक चरण अंतर होता है।

हस्तक्षेप आधारित आउटपुट

जब प्रकाश पुनः संयोजन करता है, तो चरण अंतर निर्धारित करता है कि आउटपुट प्रकाश उज्ज्वल होता है या मंद होता है। एक विशिष्ट वोल्टेज (जिसे अर्ध-लहर वोल्टेज कहा जाता है,Vπ) पूरी तरह से प्रकाश "पर" से "बंद" से स्विच कर सकते हैं. "

ध्रुवीकरण स्थिरता

स्थिर ध्रुवीकरण स्थिति में प्रकाश की यात्रा सुनिश्चित करने के लिए ध्रुवीकरण-रक्षा फाइबर के साथ एकीकृत, सटीक माप के लिए महत्वपूर्ण।

तापमान प्रतिरोधक

LiNbO3 की स्थिरता चरम तापमान (-45°C से +85°C) में भी निरंतर प्रदर्शन की अनुमति देती है।

आवेदन

फाइबर ऑप्टिक जिरोस्कोप (एफओजी)

निष्क्रिय नेविगेशन प्रणालियों में मुख्य घटक के रूप में कार्य करता है, जो सटीक चरण मॉड्यूलेशन के माध्यम से उप-मिलिरैडियन कोण वेग का पता लगाने में सक्षम बनाता है।

अंतरिक्ष और स्वायत्त वाहनों के लिए आदर्श, कम बिजली की खपत के साथ उपग्रहों और ड्रोन में सख्त ऊर्जा बाधाओं को पूरा करना।

स्मार्ट ग्रिड करंट सेंसिंग

रीयल टाइम ग्रिड मॉनिटरिंग और गलती का पता लगाने के लिए 100 केवी से अधिक विद्युत क्षेत्र हस्तक्षेप का विरोध करने वाले फाइबर ऑप्टिक करंट ट्रांसफार्मर (एफओसीटी) में निष्क्रिय उच्च वोल्टेज माप को सक्षम करना,आईईसी 60044-8 के अनुरूप.

क्वांटम संचार और संवेदन

क्वांटम कुंजी वितरण (QKD) प्रणालियों में गीगाहर्ट्ज-दर फोटॉन-राज्य मॉड्यूलेशन का समर्थन करना, सुपरकंडक्टिंग एकल-फोटॉन डिटेक्टरों के लिए क्रायोजेनिक वातावरण (-196°C) के साथ संगत।

उच्च गति ऑप्टिकल संचार

5जी मिलीमीटर तरंग फ्रंटहेल और माइक्रोवेव फोटॉनिक लिंक के लिए डीसी-40 गीगाहर्ट्ज आरएफ बैंडविड्थ प्रदान करें, जिसमें कम हानि (<0.5 डीबी) वाले छोटे-मोड फील्ड ध्रुवीकरण-रखरखाव फीचर के साथ जोड़ा गया है।ber (MFD ≈5.3 μm)

तकनीकी विनिर्देश

हम निम्न मानक मॉडल Y-वेवगाइड मॉड्यूलेटर उत्पादों की पेशकश कर सकते हैंः

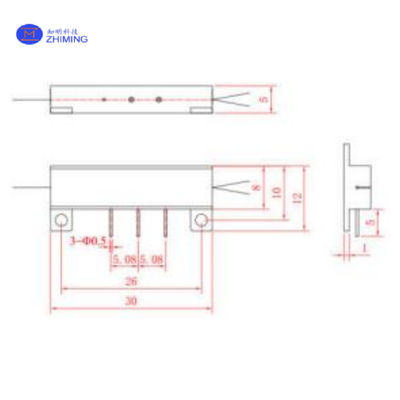

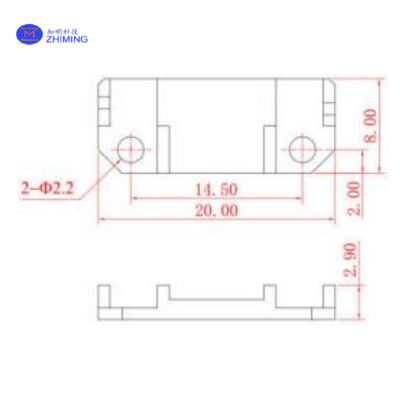

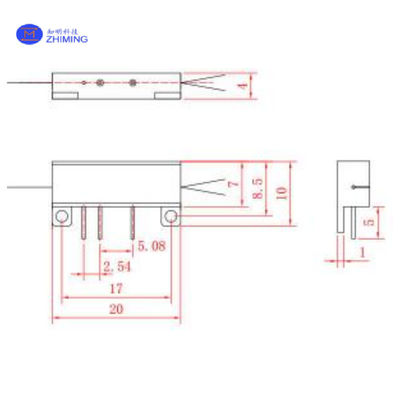

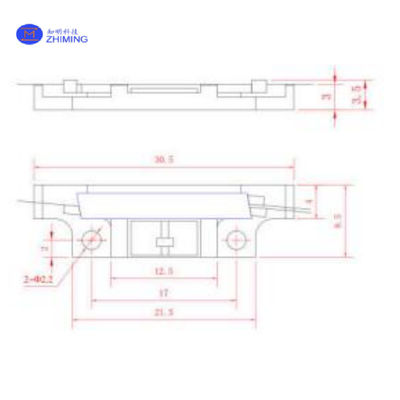

यांत्रिक चित्र
