12 इंच का SiC वेफर सिलिकॉन कार्बाइड वेफर 300 मिमी सब्सट्रेट 750±25um 4H-N प्रकार अभिविन्यास 100 उत्पादन अनुसंधान ग्रेड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
| प्रमाणन: | Rohs |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| पैकेजिंग विवरण: | एकल वेफर कंटेनर |
| प्रसव के समय: | 2-4सप्ताह |
| भुगतान शर्तें: | टी/टी, |
|
विस्तार जानकारी |
|||
| बहुप्रकार: | 4h -sic 6h- sic | व्यास: | 12 इंच 300 मिमी |
|---|---|---|---|
| प्रवाहकता: | N प्रकार / अर्ध-अछूता | डोपेंट: | एन 2 (नाइट्रोजन) वी (वैनेडियम) |
| अभिविन्यास: | एक्सिस पर <0001> एक्सिस ऑफ एक्सिस <0001> 4 ° से | प्रतिरोधकता: | 0.015 ~ 0.03 ओम-सीएम (4H-N) |
| माइक्रोप्रिप घनत्व (एमपीडी): | ≤10/cm2 ~ ≤1/cm2 | टीटीवी: | ≤ 25 माइक्रोन |
| प्रमुखता देना: | 4H-N सिलिकॉन कार्बाइड वेफर,12 इंच सिलिकॉन कार्बाइड वेफर,300 मिमी सिलिकॉन कार्बाइड वेफर |
||
उत्पाद विवरण
12 इंच का SiC वेफर सिलिकॉन कार्बाइड वेफर 300mm 750±25um 4H-N प्रकार की ओर उन्मुखता 100 उत्पादन अनुसंधान ग्रेड
12 इंच के सीआईसी वेफर का सार
यह 12-इंच सिलिकॉन कार्बाइड (SiC) वेफर उन्नत अर्धचालक अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 300 मिमी व्यास, 750±25μm मोटाई,और एक 4H-N प्रकार क्रिस्टल अभिविन्यास के साथ एक polytype 4H-SiCयह उच्च गुणवत्ता वाले विनिर्माण तकनीकों का उपयोग करके अनुसंधान-ग्रेड और उत्पादन वातावरण के मानकों को पूरा करने के लिए उत्पादित किया जाता है। इसके मजबूत गुण इसे उच्च-शक्ति के लिए उपयुक्त बनाते हैं,उच्च तापमान, और उच्च आवृत्ति वाले उपकरणों का उपयोग अक्सर इलेक्ट्रिक वाहनों (ईवी), पावर इलेक्ट्रॉनिक्स और आरएफ प्रौद्योगिकी जैसे अनुप्रयोगों में किया जाता है।वेफर्स की उच्च संरचनात्मक अखंडता और सटीक विनिर्देश उपकरण निर्माण में उच्च उपज सुनिश्चित करते हैं, अत्याधुनिक अनुसंधान और औद्योगिक अनुप्रयोगों में इष्टतम प्रदर्शन प्रदान करता है।
12 इंच के सीआईसी वेफर का डेटा चार्ट
| 12इंच सिलिकॉन कार्बाइड (SiC) सब्सट्रेट विनिर्देश | |||||
| ग्रेड | शून्य एमपीडी उत्पादन ग्रेड ((Z ग्रेड) |
मानक उत्पादन ग्रेड ((पी ग्रेड) |
डमी ग्रेड (डी ग्रेड) |
||
| व्यास | 3 0 0 मिमी | ||||
| मोटाई | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| वेफर अभिविन्यास | अक्ष के बाहरः 4H-N के लिए <1120 >±0.5° की ओर 4.0°, अक्ष परः 4H-SI के लिए <0001>±0.5° | ||||
| माइक्रोपाइप घनत्व | 4H-N | ≤0.4 सेमी-2 | ≤4 सेमी-2 | ≤25 सेमी-2 | |
| 4H-SI | ≤5 सेमी-2 | ≤10 सेमी-2 | ≤25 सेमी-2 | ||
| प्रतिरोध | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| प्राथमिक फ्लैट ओरिएंटेशन | {10-10} ±5.0° | ||||
| प्राथमिक फ्लैट लंबाई | 4H-N | नहीं | |||
| 4H-SI | नाच | ||||
| किनारे का बहिष्करण | 3 मिमी | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| कड़वाहट | पोलिश Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 एनएम | ||||
| उच्च तीव्रता वाली रोशनी से किनारे के दरारें उच्च तीव्रता प्रकाश द्वारा हेक्स प्लेट उच्च तीव्रता प्रकाश द्वारा बहुप्रकार क्षेत्र दृश्य कार्बन समावेशन उच्च तीव्रता प्रकाश से सिलिकॉन सतह खरोंच |
कोई नहीं संचयी क्षेत्रफल ≤0.05% कोई नहीं संचयी क्षेत्रफल ≤0.05% कोई नहीं |
कुल लंबाई ≤ 20 मिमी, एकल लंबाई ≤ 2 मिमी संचयी क्षेत्रफल ≤0.1% संचयी क्षेत्रफल≤3% संचयी क्षेत्रफल ≤ 3% संचयी लंबाई≤1×वेफर व्यास |
|||
| उच्च तीव्रता प्रकाश द्वारा एज चिप्स | कोई भी अनुमति नहीं है ≥0.2 मिमी चौड़ाई और गहराई | 7 अनुमत, ≤ 1 मिमी प्रत्येक | |||
| (टीएसडी)थ्रेडिंग स्क्रू विस्थापन | ≤500 सेमी-2 | नहीं | |||
| (बीपीडी)बेस प्लेन विस्थापन | ≤1000 सेमी-2 | नहीं | |||
| एसilicon सतहउच्च तीव्रता वाली रोशनी से प्रदूषण | कोई नहीं | ||||
| पैकेजिंग | मल्टी-वेफर कैसेट या सिंगल-वेफर कंटेनर | ||||
| नोट्स: | |||||
| दोष सीमाएं किनारे के बहिष्करण क्षेत्र को छोड़कर पूरे वेफर सतह पर लागू होती हैं। घूंघटों की जांच केवल सी के चेहरे पर की जानी चाहिए। 3 विस्थापन डेटा केवल KOH उत्कीर्णित वेफर्स से है। |
|||||

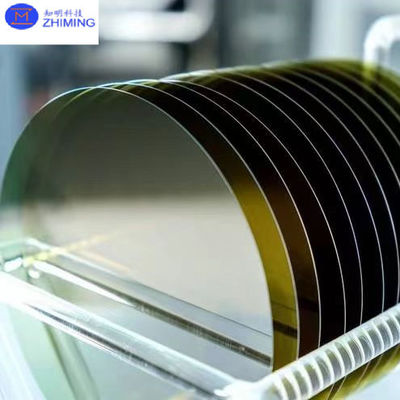

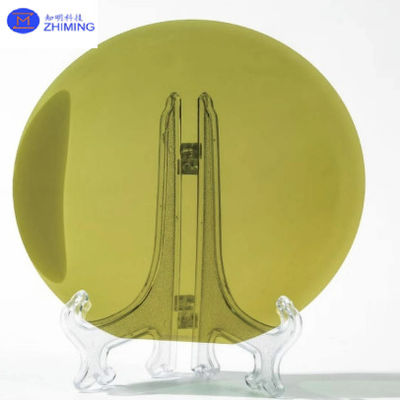

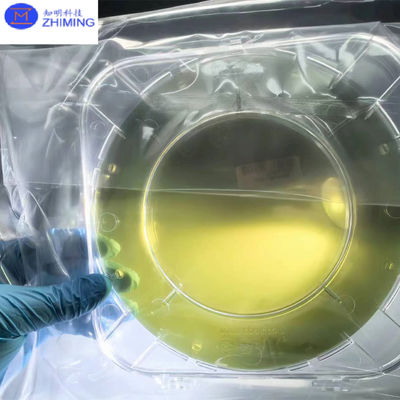

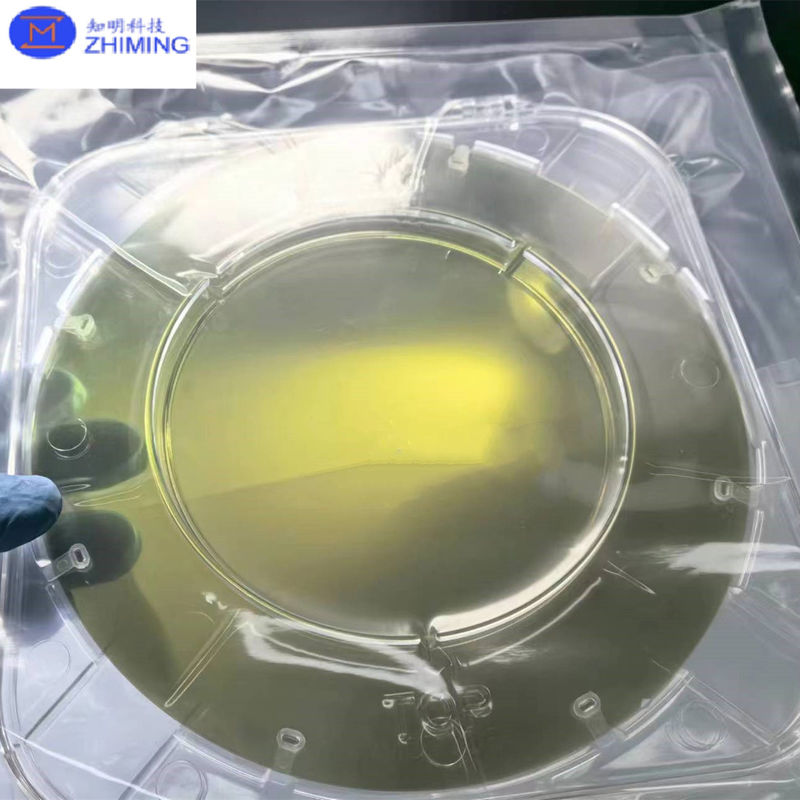

12 इंच के सीआईसी वेफर की तस्वीर
12 इंच के सीआईसी वेफर के गुण
1.सीआईसी के पदार्थ गुण:
- व्यापक बैंडगैप: SiC में एक व्यापक बैंडगैप (~ 3.26 eV) है, जो इसे पारंपरिक सिलिकॉन (Si) की तुलना में उच्च वोल्टेज, तापमान और आवृत्तियों पर काम करने की अनुमति देता है।
- उच्च ताप प्रवाहकता: SiC की थर्मल चालकता सिलिकॉन (लगभग 3.7 W/cm·K) से बहुत अधिक है, जिससे यह उच्च-शक्ति अनुप्रयोगों के लिए उपयुक्त है जहां गर्मी अपव्यय महत्वपूर्ण है।
- उच्च ब्रेकडाउन वोल्टेज: SiC बहुत अधिक वोल्टेज (सिलिकॉन की तुलना में 10 गुना अधिक) को संभाल सकता है, जिससे यह पावर इलेक्ट्रॉनिक्स, जैसे पावर ट्रांजिस्टर और डायोड के लिए आदर्श है।
- उच्च इलेक्ट्रॉन गतिशीलता: SiC में इलेक्ट्रॉन गतिशीलता पारंपरिक सिलिकॉन की तुलना में अधिक है, जिससे इलेक्ट्रॉनिक उपकरणों में तेजी से स्विचिंग समय में योगदान मिलता है।
2.यांत्रिक गुण:
- उच्च कठोरता: SiC बहुत कठोर है (मोह्स कठोरता 9), जो इसके पहनने के प्रतिरोध में योगदान देता है लेकिन इसे संसाधित और मशीनीकृत करना भी मुश्किल बनाता है।
- कठोरता: इसमें उच्च यंग मॉड्यूल होता है, जिसका अर्थ है कि यह सिलिकॉन की तुलना में कठोर और अधिक टिकाऊ होता है, जो उपकरणों में इसकी मजबूती को बढ़ाता है।
- भंगुरता: SiC सिलिकॉन से अधिक भंगुर है, जिसे वेफर प्रसंस्करण और उपकरण निर्माण के दौरान ध्यान में रखना महत्वपूर्ण है।
12 इंच के सीआईसी वेफर के अनुप्रयोग
12 इंच के सीआईसी वेफर्स का उपयोग मुख्य रूप से उच्च प्रदर्शन वाले पावर इलेक्ट्रॉनिक्स में किया जाता है, जिसमें पावर एमओएसएफईटी, डायोड और आईजीबीटी शामिल हैं, जो उद्योगों में कुशल ऊर्जा रूपांतरण को सक्षम करते हैं जैसेविद्युत वाहन,नवीकरणीय ऊर्जा, औरऔद्योगिक विद्युत प्रणालीउच्च थर्मल चालकता, व्यापक बैंडगैप और उच्च तापमान का सामना करने की क्षमता के कारण SiC® इसे अनुप्रयोगों के लिए आदर्श बनाता हैऑटोमोबाइल इलेक्ट्रॉनिक्स,पावर इन्वर्टर, औरउच्च शक्ति वाली ऊर्जा प्रणालियाँ.उच्च आवृत्ति आरएफ उपकरणऔरमाइक्रोवेव संचार प्रणालीइसे दूरसंचार, एयरोस्पेस और सैन्य रडार प्रणालियों के लिए भी महत्वपूर्ण बनाता है।
इसके अतिरिक्त, SiC वेफर्स का उपयोगएलईडी और ऑप्टोइलेक्ट्रॉनिक्स, के लिए सब्सट्रेट के रूप में सेवानीले और यूवी एल ई डी, जो प्रकाश व्यवस्था, प्रदर्शन और नसबंदी के लिए महत्वपूर्ण हैं। कठोर वातावरण में सामग्री की लचीलापन इसका उपयोग करने में सक्षम बनाता हैउच्च तापमान सेंसर,चिकित्सा उपकरण, औरउपग्रह विद्युत प्रणाली.स्मार्ट ग्रिड,ऊर्जा भंडारण, औरविद्युत वितरण, SiC व्यापक अनुप्रयोगों में दक्षता, विश्वसनीयता और प्रदर्शन में सुधार करने में मदद कर रहा है।
12 इंच के सीआईसी वेफर के प्रश्न और उत्तर
1.12 इंच का सीआईसी वेफर क्या है?
उत्तर: एक 12 इंच का SiC वेफर 12 इंच के व्यास के सिलिकॉन कार्बाइड (SiC) सब्सट्रेट है, मुख्य रूप से अर्धचालक उद्योग में उपयोग किया जाता है, विशेष रूप से उच्च शक्ति, उच्च तापमान,और उच्च आवृत्ति अनुप्रयोगसीआईसी सामग्री का उपयोग बिजली इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स और ऊर्जा रूपांतरण उपकरणों में उनके उत्कृष्ट विद्युत, तापीय और यांत्रिक गुणों के कारण व्यापक रूप से किया जाता है।
2.12 इंच के सीआईसी वेफर के क्या फायदे हैं?
उत्तर: 12 इंच के सीआईसी वेफर के लाभों में शामिल हैंः
- उच्च तापमान स्थिरता: SiC 600°C या उससे अधिक तापमान पर काम कर सकता है, पारंपरिक सिलिकॉन सामग्री की तुलना में उच्च तापमान पर बेहतर प्रदर्शन प्रदान करता है।
- उच्च शक्ति संभाल: SiC उच्च वोल्टेज और वर्तमान का सामना कर सकता है, जिससे यह उच्च शक्ति वाले अनुप्रयोगों जैसे कि इलेक्ट्रिक वाहन बैटरी प्रबंधन और औद्योगिक बिजली आपूर्ति के लिए उपयुक्त है।
- उच्च ताप प्रवाहकता: सिलिकॉन की तुलना में सीआईसी की थर्मल कंडक्टिविटी काफी अधिक होती है, जिससे गर्मी का बेहतर अपव्यय होता है, जिससे डिवाइस की विश्वसनीयता और दक्षता में सुधार होता है।
