सीआईसी वेफर 12 इंच 300 मिमी मोटाई 1000±50um 750±25um प्राइम डमी रीसरच ग्रेड के लिए अर्धचालक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
| प्रमाणन: | Rohs |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 11 |
|---|---|
| पैकेजिंग विवरण: | एकल वेफर कंटेनर |
| प्रसव के समय: | 2-4सप्ताह |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| Diameter: | 300mm 12inch | Thickness: | 750μm±15 μm |
|---|---|---|---|
| Wafer Orientation: | Off axis : 4.0° toward <1120 >±0.5° for 4H-N, On axis : <0001>±0.5° for 4H-SI | Micropipe Density: | ≤0.4cm-2 |
| Resistivity: | ≥1E10 Ω·cm | Roughness: | Ra≤0.2 nm |
| Base plane dislocation: | ≤1000 cm-2 | पैकेजिंग: | एकल वेफर कंटेनर |
| प्रमुखता देना: | 300 मिमी का सीआईसी वेफर,अर्धचालक SiC वेफर,12 इंच का SiC वेफर |
||
उत्पाद विवरण
सीआईसी वेफर 12 इंच 300 मिमी मोटाई 750±25um प्राइम डमी रीसरच ग्रेड के लिए अर्धचालक
12 इंच के सीआईसी वेफर्स
12 इंच (300 मिमी)सिलिकॉन कार्बाइड (SiC) वेफर,750±25 माइक्रोन की मोटाई के साथ, इसकी असाधारण थर्मल चालकता, उच्च ब्रेकडाउन वोल्टेज और बेहतर यांत्रिक गुणों के कारण अर्धचालक उद्योग में एक महत्वपूर्ण सामग्री है।इन वेफर्स को उच्च प्रदर्शन वाले अर्धचालक अनुप्रयोगों की सख्त आवश्यकताओं को पूरा करने के लिए उन्नत तकनीकों के साथ निर्मित किया जाता हैसीआईसी के अंतर्निहित गुण इसे बिजली उपकरणों और उच्च तापमान वाले इलेक्ट्रॉनिक्स के लिए आदर्श बनाते हैं, पारंपरिक सिलिकॉन आधारित अर्धचालकों की तुलना में उच्च दक्षता और स्थायित्व प्रदान करते हैं।
12 इंच के सीआईसी वेफर की डाटा शीट
| 12 इंच सिलिकॉन कार्बाइड (SiC) सब्सट्रेट विनिर्देश | |||||
| ग्रेड | शून्य एमपीडी उत्पादन ग्रेड ((Z ग्रेड) |
मानक उत्पादन ग्रेड ((पी ग्रेड) |
डमी ग्रेड (डी ग्रेड) |
||
| व्यास | 3 0 0 मिमी ~ 1305 मिमी | ||||
| मोटाई | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| वेफर अभिविन्यास | अक्ष के बाहरः 4H-N के लिए <1120 >±0.5° की ओर 4.0°, अक्ष परः 4H-SI के लिए <0001>±0.5° | ||||
| माइक्रोपाइप घनत्व | 4H-N | ≤0.4 सेमी-2 | ≤4 सेमी-2 | ≤25 सेमी-2 | |
| 4H-SI | ≤5 सेमी-2 | ≤10 सेमी-2 | ≤25 सेमी-2 | ||
| प्रतिरोध | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| प्राथमिक फ्लैट ओरिएंटेशन | {10-10} ±5.0° | ||||
| प्राथमिक फ्लैट लंबाई | 4H-N | नहीं | |||
| 4H-SI | नाच | ||||
| किनारे का बहिष्करण | 3 मिमी | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| 1 असमानता | पोलिश Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 एनएम | ||||
| उच्च तीव्रता वाली रोशनी से किनारे के दरारें उच्च तीव्रता प्रकाश द्वारा 1 हेक्स प्लेट उच्च तीव्रता प्रकाश द्वारा 1 बहुप्रकार क्षेत्र दृश्य कार्बन समावेशन उच्च तीव्रता प्रकाश से सिलिकॉन सतह खरोंच |
कोई नहीं संचयी क्षेत्रफल ≤0.05% कोई नहीं संचयी क्षेत्रफल ≤0.05% कोई नहीं |
कुल लंबाई ≤ 20 मिमी, एकल लंबाई ≤ 2 मिमी संचयी क्षेत्रफल ≤0.1% संचयी क्षेत्रफल≤3% संचयी क्षेत्रफल ≤ 3% संचयी लंबाई≤1×वेफर व्यास |
|||
| उच्च तीव्रता प्रकाश द्वारा एज चिप्स | कोई भी अनुमति नहीं है ≥0.2 मिमी चौड़ाई और गहराई | 7 अनुमत, ≤ 1 मिमी प्रत्येक | |||
| थ्रेडिंग स्क्रू विस्थापन | ≤ 500 सेमी-2 | नहीं | |||
| बेस प्लेन विस्थापन | ≤1000 सेमी-2 | नहीं | |||
उच्च तीव्रता प्रकाश द्वारा सिलिकॉन सतह प्रदूषण |
कोई नहीं | ||||
| पैकेजिंग | मल्टी-वेफर कैसेट या सिंगल-वेफर कंटेनर | ||||

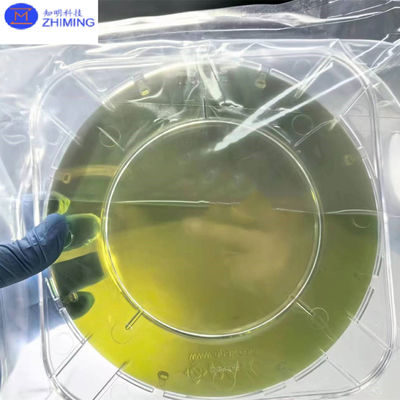

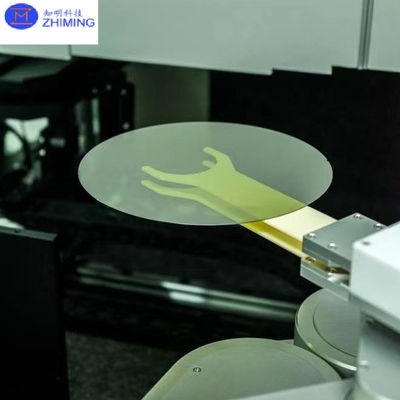

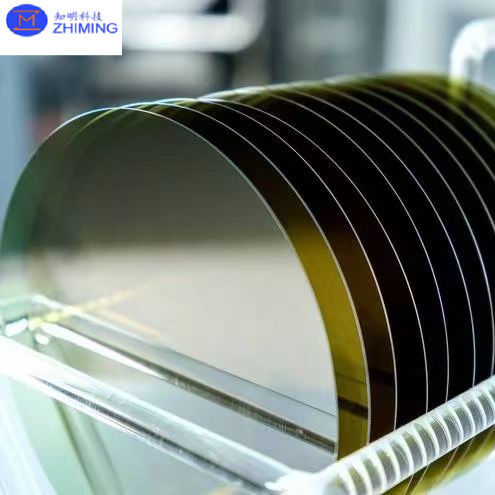

12 इंच की सीसी वेफर की तस्वीर
12 इंच के सीआईसी वेफर्स के गुण
112 इंच के (बड़े आकार के) वेफर के फायदे:
- 12 इंच का SiC वेफर उत्पादन दक्षता में वृद्धिः जैसे-जैसे वेफर का आकार बढ़ता है, प्रति इकाई क्षेत्रफल चिप्स की संख्या में काफी वृद्धि होती है, जिससे विनिर्माण दक्षता में काफी वृद्धि होती है।एक 12 इंच के वेफर एक ही समय में अधिक उपकरणों का उत्पादन कर सकते हैं, उत्पादन चक्र को छोटा करता है।
- 12 इंच का SiC वेफरउत्पादन लागत में कमीः चूंकि एक एकल 12 इंच का सीआईसी वेफर अधिक चिप्स का उत्पादन कर सकता है, इसलिए प्रति चिप विनिर्माण लागत बहुत कम हो जाती है।बड़े वेफर्स फोटोलिथोग्राफी और पतली फिल्म जमाव जैसी प्रक्रियाओं की दक्षता में सुधार करते हैं, जिससे कुल उत्पादन लागत कम हो जाती है।
- उच्च उपज: जबकि सीआईसी सामग्री में स्वाभाविक रूप से अधिक दोष दर होती है, बड़े वेफर्स उत्पादन प्रक्रिया में दोषों के लिए अधिक सहिष्णुता प्रदान करते हैं, जो उपज में सुधार करने में मदद करता है।
2उच्च शक्ति अनुप्रयोगों के लिए उपयुक्तताः
- 12 इंच का SiC वेफरसीआईसी सामग्री में ही उच्च तापमान, उच्च आवृत्ति, उच्च शक्ति, और उच्च वोल्टेज प्रदर्शन के लिए उत्कृष्ट गुण हैं, जो इसे पावर इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स,और 5जी बेस स्टेशन12 इंच का SiC वेफर इन क्षेत्रों में डिवाइस प्रदर्शन और विश्वसनीयता की मांगों को बेहतर ढंग से पूरा करता है।
- 12 इंच का SiC वेफरइलेक्ट्रिक वाहन (ईवी) और चार्जिंग स्टेशनः SiC उपकरण, विशेष रूप से 12-इंच के वेफर्स से बने, इलेक्ट्रिक वाहन (ईवी) बैटरी प्रबंधन प्रणालियों (बीएमएस) में एक प्रमुख तकनीक बन गए हैं।डीसी फास्ट चार्जिंग, और शक्ति रूपांतरण प्रणालियों। बड़ा वेफर आकार उच्च शक्ति आवश्यकताओं को पूरा कर सकता है, अधिक दक्षता और कम ऊर्जा खपत प्रदान करता है।
3उद्योग के विकास के रुझानों के साथ तालमेल
- 12 इंच का SiC वेफरउन्नत प्रक्रियाएं और अधिक एकीकरण: जैसे-जैसे अर्धचालक प्रौद्योगिकी प्रगति करती है, उच्च एकीकरण और प्रदर्शन वाले बिजली उपकरणों की मांग बढ़ रही है,विशेष रूप से ऑटोमोबाइल जैसे क्षेत्रों में, नवीकरणीय ऊर्जा (सौर, पवन) और स्मार्ट ग्रिड।12 इंच का सीआईसी वेफर न केवल उच्च बिजली घनत्व और विश्वसनीयता प्रदान करता है बल्कि तेजी से जटिल डिवाइस डिजाइन और छोटे आकार की आवश्यकताओं को भी पूरा करता है.
- वैश्विक बाजार मांग वृद्धिः हरित ऊर्जा, सतत विकास और कुशल बिजली संचरण के लिए वैश्विक मांग बढ़ रही है, जो सीआईसी पावर उपकरणों के बाजार को आगे बढ़ाती है।इलेक्ट्रिक वाहनों (ईवी) और कुशल बिजली उपकरणों के तेजी से विकास ने 12 इंच के सीआईसी वेफर्स के अनुप्रयोग का विस्तार किया है.
4भौतिक लाभ:
- 12 इंच का SiC वेफरसीआईसी सामग्री में उत्कृष्ट थर्मल चालकता, उच्च तापमान प्रतिरोध और विकिरण सहिष्णुता है। 12 इंच सीआईसी वेफर उच्च परिचालन तापमान पर उच्च प्रदर्शन बनाए रख सकता है,यह विशेष रूप से उच्च वोल्टेज के लिए उपयुक्त बनाने, उच्च शक्ति वाले अनुप्रयोग।
- 12 इंच का सीआईसी वेफर व्यापक तापमान सीमा पर भी काम कर सकता है, जो पावर इलेक्ट्रॉनिक उपकरणों की स्थिरता और स्थायित्व के लिए महत्वपूर्ण है।
प्रश्न और उत्तर
प्रश्न: अर्धचालक निर्माण में 12 इंच के सीआईसी वेफर्स का उपयोग करने के क्या फायदे हैं?
उत्तरः12 इंच के सीआईसी वेफर्स के उपयोग के मुख्य लाभों में शामिल हैंः
- उत्पादन की दक्षता में वृद्धिः बड़े वेफर्स प्रति इकाई क्षेत्रफल अधिक चिप्स का उत्पादन करने की अनुमति देते हैं, जिससे विनिर्माण चक्र का समय कम हो जाता है।इससे छोटे वेफर्स की तुलना में अधिक थ्रूपुट और बेहतर समग्र दक्षता होती है.
- उत्पादन लागत में कमी: एक एकल 12 इंच के वेफर से अधिक चिप्स का उत्पादन होता है, जिससे प्रति चिप की लागत कम होती है।बड़े वेफर्स फोटोलिथोग्राफी और पतली फिल्म जमाव जैसी प्रक्रियाओं की दक्षता को भी बढ़ाते हैं.
- उच्च उपजः यद्यपि सीआईसी सामग्री में दोष दर अधिक होती है, बड़े वेफर्स दोषों के लिए अधिक सहिष्णुता की अनुमति देते हैं, जो अंततः उपज में सुधार करने में मदद करता है।
प्रश्न: उच्च शक्ति प्रणालियों में 12 इंच के सीआईसी वेफर्स के मुख्य अनुप्रयोग क्या हैं?
A:12-इंच के SiC वेफर्स विशेष रूप से उच्च-शक्ति अनुप्रयोगों के लिए उपयुक्त हैं जैसेः
- इलेक्ट्रिक वाहन (ईवी) और चार्जिंग स्टेशनः 12 इंच के वेफर्स से बने सीआईसी डिवाइस पावर कन्वर्शन सिस्टम, बैटरी मैनेजमेंट सिस्टम (बीएमएस),और इलेक्ट्रिक वाहनों में डीसी फास्ट चार्जिंगबड़े वेफर आकार से अधिक बिजली की मांग होती है, जिससे दक्षता में सुधार होता है और ऊर्जा की खपत कम होती है।
- उच्च वोल्टेज और उच्च-शक्ति इलेक्ट्रॉनिक्सः SiC ¢ की उत्कृष्ट थर्मल चालकता और उच्च तापमान प्रतिरोध 12 इंच के SiC वेफर्स को ऑटोमोबाइल में उपयोग किए जाने वाले उच्च शक्ति इलेक्ट्रॉनिक्स के लिए आदर्श बनाते हैं,नवीकरणीय ऊर्जा (सौर ऊर्जा), पवन ऊर्जा) और स्मार्ट ग्रिड अनुप्रयोग।
ये वेफर्स हरित ऊर्जा और टिकाऊ प्रौद्योगिकी के लिए विकसित वैश्विक बाजार में कुशल बिजली उपकरणों की बढ़ती जरूरत को पूरा करते हैं।
टैगः 12-इंच सीआईसी वेफर सीआईसी वेफर 300 मिमी सीआईसी वेफर
