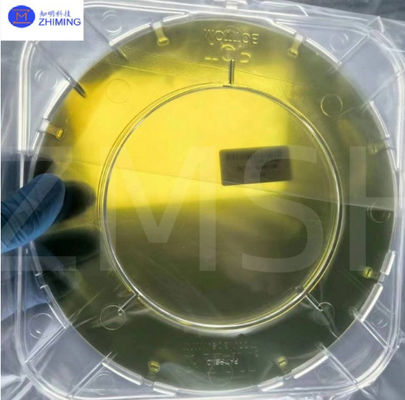

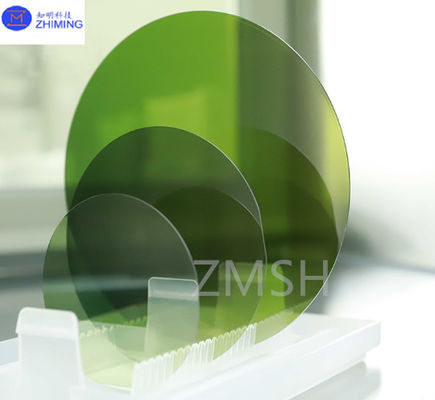

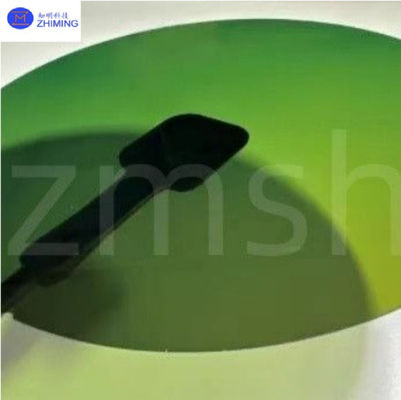

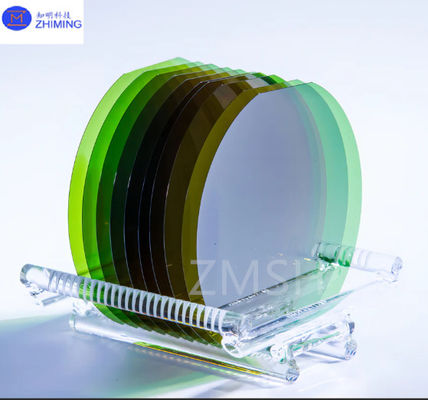

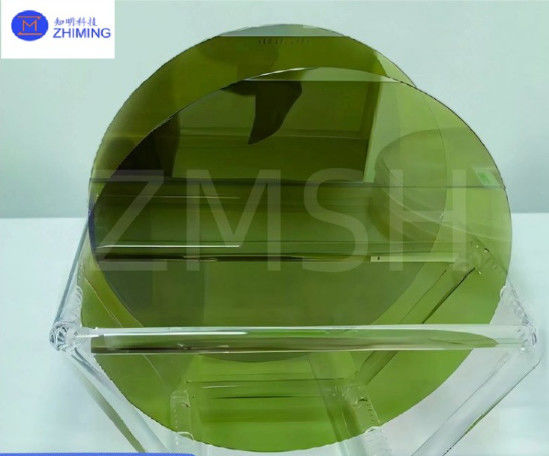

12 इंच सीआईसी वेफर 4 एच-एन डमी रिसर्च डीएसपी एसएसपी सीआईसी सब्सट्रेट सिलिकॉन कार्बाइड वेफर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | undetermined |
| पैकेजिंग विवरण: | फोमयुक्त प्लास्टिक＋गत्ते का डिब्बा |
| प्रसव के समय: | 2-4सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000 पीसी / सप्ताह |
|
विस्तार जानकारी |
|||
| वेफर व्यास: | 12 इंच (300 मिमी) ± 0.2 मिमी | वेफर मोटाई: | 500 माइक्रोन ± 10 माइक्रोन |
|---|---|---|---|
| क्रिस्टल ओरिएंटेशन: | 4H-SIC (हेक्सागोनल) | डोपिंग प्रकार: | नाइट्रोजन (एन) डोपेड (एन-टाइप चालकता) |
| चमकाने का प्रकार: | सिंगल-साइड पॉलिश (एसएसपी), डबल-साइड पॉलिश (डीएसपी) | भूतल अभिविन्यास: | 4 ° <11-20> ° 0.5 ° की ओर |
| प्रमुखता देना: | 12 इंच का SiC वेफर,अनुसंधान सीआईसी वेफर,4H-N SiC वेफर |
||
उत्पाद विवरण
12 इंच का SiC वेफर 4H-N उत्पादन-ग्रेड, डमी-ग्रेड, अनुसंधान-ग्रेड, और दो तरफा पॉलिश डीएसपी, एकल-तरफा पॉलिश एसएसपी सब्सट्रेट
12 इंच के सीआईसी वेफर का सार
12 इंच का SiC वेफर 12 इंच व्यास (लगभग 300 मिमी) के सिलिकॉन कार्बाइड (SiC) वेफर को संदर्भित करता है,अर्धचालक उद्योग में अर्धचालक उपकरणों के बड़े पैमाने पर उत्पादन के लिए उपयोग किया जाने वाला आकार मानकउच्च ताप प्रवाहकता, उच्च विघटन वोल्टेज और उच्च तापमान के प्रतिरोध सहित SiC के अद्वितीय गुणों के कारण ये वेफर्स विभिन्न उच्च-प्रदर्शन अनुप्रयोगों में अभिन्न हैं।सीआईसी वेफर्स पावर इलेक्ट्रॉनिक्स जैसे क्षेत्रों में उपयोग किए जाने वाले उन्नत अर्धचालक उपकरणों के निर्माण के लिए एक मुख्य सामग्री हैं, इलेक्ट्रिक वाहन, दूरसंचार, एयरोस्पेस और नवीकरणीय ऊर्जा।
सीआईसी वेफर एक चौड़ी बैंड-गैप अर्धचालक सामग्री है और इसके पारंपरिक से प्रदर्शन फायदे हैं
सिलिकॉन (Si) ने इसे विशिष्ट अनुप्रयोगों में पसंदीदा विकल्प बना दिया है जहां सिलिकॉन अब प्रभावी नहीं है, विशेष रूप से उच्च शक्ति, उच्च तापमान और उच्च आवृत्ति वातावरण में।
12 इंच के 4H-N SiC के लिए विनिर्देश तालिका
| व्यास | 300.0 मिमी+0 मिमी/-0.5 मिमी |
| सतह की ओर उन्मुखता | 4°<11-20>± 0.5° की ओर |
| प्राथमिक फ्लैट लंबाई | नाच |
| माध्यमिक समतल लंबाई | कोई नहीं |
| नाच अभिविन्यास | <1-100>±1° |
| नाच कोण | 90°+5/-1° |
| नाच गहराई | 1 मिमी+0.25 मिमी/-0 मिमी |
| ऑर्थोगोनल गलत अभिविन्यास | ±5.0° |
| सतह खत्म | सी-फेसः ऑप्टिकल पॉलिश, सी-फेसः सीएमपी |
| वेफर एज | बिवेलिंग |
| सतह की कठोरता (10μm×10μm) |
सी-फेस:Ra≤0.2 nm सी-फेस:Ra≤0.5 nm |
| मोटाई | 500.0μm±25.0μm |
| LTV ((10mmx10mm) | ≤8μm |
| टीटीवी | ≤25μm |
| बो | ≤ 35μm |
| वार्प | ≤ 45μm |
| सतह पैरामीटर | |
| चिप्स/इंडेंट्स | कोई भी अनुमति नहीं है≥0.5 मिमी चौड़ाई और गहराई |
| खरोंच2 (Si का चेहरा CS8520) |
≤5 और संचयी लंबाई ≤1 वेफर व्यास |
| TUA2 ((2mm*2mm) | ≥95% |
| दरारें | अनुमति नहीं |
| दाग | अनुमति नहीं |
| किनारे का बहिष्करण | 3 मिमी |
12 इंच के सीआईसी वेफर्स के गुण
1.वाइड बैंडगैप गुण:
सीआईसी में 3.26 ईवी का एक व्यापक बैंडगैप है, जो सिलिकॉन (1.1 ईवी) की तुलना में काफी अधिक है। इसका मतलब है कि सीआईसी आधारित उपकरण उच्च वोल्टेज, आवृत्तियों,और तापमान बिना टूटने या प्रदर्शन खोने केयह पावर इलेक्ट्रॉनिक्स और उच्च वोल्टेज उपकरणों जैसे अनुप्रयोगों के लिए महत्वपूर्ण है जहां उच्च दक्षता और थर्मल स्थिरता की आवश्यकता होती है।
2.उच्च थर्मल चालकता:
सीआईसी में असाधारण थर्मल चालकता (सिलिकॉन की तुलना में लगभग 3.5 गुना अधिक) है, जो गर्मी फैलाव के लिए फायदेमंद है।गर्मी को कुशलता से संचालित करने की क्षमता अति ताप को रोकने और दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए आवश्यक है, विशेष रूप से जब बड़ी मात्रा में शक्ति को संभालने के लिए।
3उच्च ब्रेकडाउन वोल्टेजः
व्यापक बैंडगैप के कारण, SiC सिलिकॉन की तुलना में बहुत अधिक वोल्टेज का सामना कर सकता है, जिससे यह उच्च वोल्टेज अनुप्रयोगों जैसे कि बिजली रूपांतरण और संचरण में उपयोग के लिए उपयुक्त हो जाता है।सीआईसी उपकरण सिलिकॉन आधारित उपकरणों के 10 गुना तक ब्रेकडाउन वोल्टेज को संभाल सकते हैं, उच्च वोल्टेज पर काम करने वाले पावर इलेक्ट्रॉनिक्स के लिए उन्हें आदर्श बनाते हैं।
4. कम प्रतिरोधः
सीआईसी सामग्री में सिलिकॉन की तुलना में बहुत कम ऑन-प्रतिरोध होता है, जिससे अधिक दक्षता होती है, विशेष रूप से पावर स्विचिंग अनुप्रयोगों में।यह ऊर्जा की हानि को कम करता है और सीआईसी वेफर्स का उपयोग करने वाले उपकरणों की समग्र दक्षता को बढ़ाता है.
5उच्च शक्ति घनत्व:
उच्च ब्रेकडाउन वोल्टेज, कम प्रतिरोध का संयोजन,और उच्च थर्मल चालकता उच्च शक्ति घनत्व उपकरणों के उत्पादन के लिए अनुमति देता है कि न्यूनतम नुकसान के साथ चरम परिस्थितियों में प्रदर्शन कर सकते हैं.
12-इंच के सीआईसी वेफर्स की विनिर्माण प्रक्रिया
12 इंच के सीआईसी वेफर्स का निर्माण उच्च गुणवत्ता वाले वेफर्स का उत्पादन करने के लिए कई महत्वपूर्ण चरणों का पालन करता है जो अर्धचालक उपकरणों में उपयोग के लिए आवश्यक विनिर्देशों को पूरा करते हैं।नीचे सीआईसी वेफर उत्पादन में शामिल प्रमुख चरण हैं:
1क्रिस्टल विकास:
सीआईसी वेफर्स का उत्पादन बड़े एकल क्रिस्टल की वृद्धि से शुरू होता है। सीआईसी क्रिस्टल की वृद्धि के लिए सबसे आम विधि भौतिक वाष्प परिवहन (पीवीटी) है,जिसमें एक भट्ठी में सिलिकॉन और कार्बन को सुब्लिमेट करना शामिल हैअन्य विधियों, जैसे कि समाधान वृद्धि और रासायनिक वाष्प जमाव (सीवीडी), का भी उपयोग किया जा सकता है,लेकिन पीवीटी बड़े पैमाने पर उत्पादन के लिए सबसे व्यापक रूप से अपनाई गई विधि है.
इस प्रक्रिया के लिए उच्च तापमान (लगभग 2000°C) और क्रिस्टल संरचना को समान और दोष मुक्त सुनिश्चित करने के लिए सटीक नियंत्रण की आवश्यकता होती है।
2.वेफर काटना:
एक बार SiC का एकल क्रिस्टल विकसित हो जाने के बाद, इसे हीरे के सिर वाले आरा या तार के आरा का उपयोग करके पतले वेफर्स में काटा जाता है। यह चरण वेफर्स की प्रारंभिक मोटाई और व्यास प्राप्त करने के लिए आवश्यक है।वेफर्स को आम तौर पर लगभग 300-350 माइक्रोन की मोटाई में काटा जाता है.
3.पॉलिशिंग:
स्लाइसिंग के बाद, सीआईसी वेफर्स को एक चिकनी सतह प्राप्त करने के लिए पॉलिश किया जाता है जो अर्धचालक अनुप्रयोगों के लिए उपयुक्त है।यह चरण सतह दोषों को कम करने और एक सपाट सतह सुनिश्चित करने के लिए महत्वपूर्ण है जो उपकरण निर्माण के लिए आदर्श हैरासायनिक यांत्रिक पॉलिशिंग (सीएमपी) का उपयोग अक्सर वांछित चिकनाई प्राप्त करने और स्लाइसिंग से किसी भी अवशिष्ट क्षति को हटाने के लिए किया जाता है।
4.डोपिंग:
सीआईसी के विद्युत गुणों को संशोधित करने के लिए, नाइट्रोजन, बोरॉन या फास्फोरस जैसे अन्य तत्वों की छोटी मात्रा में प्रवेश करके डोपिंग किया जाता है।यह प्रक्रिया सीआईसी वेफर की चालकता को नियंत्रित करने और विभिन्न प्रकार के अर्धचालक उपकरणों के लिए आवश्यक पी-प्रकार या एन-प्रकार की सामग्री बनाने के लिए आवश्यक है.
12 इंच के सीआईसी वेफर्स के अनुप्रयोग
12 इंच के सीआईसी वेफर्स के प्राथमिक अनुप्रयोग ऐसे उद्योगों में पाए जाते हैं जहां उच्च दक्षता, शक्ति हैंडलिंग और थर्मल स्थिरता की आवश्यकता होती है।नीचे कुछ प्रमुख क्षेत्र हैं जहां सीआईसी वेफर्स का व्यापक रूप से उपयोग किया जाता है:
1पावर इलेक्ट्रॉनिक्स:
सीआईसी उपकरणों, विशेष रूप से पावर एमओएसएफईटी (मेटल-ऑक्साइड-सेमीकंडक्टर फील्ड-इफेक्ट ट्रांजिस्टर) और डायोड का उपयोग उच्च वोल्टेज और उच्च शक्ति अनुप्रयोगों के लिए पावर इलेक्ट्रॉनिक्स में किया जाता है।
12 इंच के सीआईसी वेफर्स निर्माताओं को प्रति वेफर अधिक संख्या में उपकरणों का उत्पादन करने की अनुमति देते हैं, जिससे पावर इलेक्ट्रॉनिक्स की बढ़ती मांग के लिए अधिक लागत प्रभावी समाधान होते हैं।
2. विद्युत वाहन (ईवी):
ऑटोमोटिव उद्योग, विशेष रूप से इलेक्ट्रिक वाहन (ईवी) क्षेत्र, कुशल बिजली रूपांतरण और चार्जिंग प्रणालियों के लिए सीआईसी आधारित उपकरणों पर निर्भर करता है।ईवी इन्वर्टर्स के पावर मॉड्यूल में सीआईसी वेफर्स का प्रयोग किया जाता है, वाहनों को तेज चार्जिंग समय, उच्च प्रदर्शन और विस्तारित रेंज के साथ अधिक कुशलता से काम करने में मदद करता है।
सीआईसी पावर मॉड्यूल ईवी को बेहतर थर्मल प्रदर्शन और उच्च शक्ति घनत्व प्राप्त करने में सक्षम बनाते हैं, जिससे हल्के और अधिक कॉम्पैक्ट सिस्टम की अनुमति मिलती है।
3दूरसंचार और 5जी नेटवर्क:
सीआईसी वेफर्स दूरसंचार उद्योग में उच्च आवृत्ति अनुप्रयोगों के लिए महत्वपूर्ण हैं। उनका उपयोग 5जी बेस स्टेशनों, रडार प्रणालियों और अन्य संचार उपकरणों में किया जाता है।उच्च आवृत्तियों पर उच्च शक्ति और कम हानि प्रदान करनासीआईसी की उच्च थर्मल चालकता और टूटने का वोल्टेज इन उपकरणों को चरम परिस्थितियों में काम करने में सक्षम बनाता है, जैसे कि बाहरी अंतरिक्ष में या अत्यधिक संवेदनशील रडार प्रणालियों में।
4एयरोस्पेस और रक्षा:
उच्च तापमान, उच्च वोल्टेज और विकिरण वातावरण में काम करने वाले उच्च प्रदर्शन इलेक्ट्रॉनिक्स के लिए एयरोस्पेस और रक्षा उद्योगों में सीआईसी वेफर्स का उपयोग किया जाता है।इनमें उपग्रह प्रणालियों जैसे अनुप्रयोग शामिल हैं।, अंतरिक्ष अन्वेषण, और उन्नत रडार प्रणाली।
5नवीकरणीय ऊर्जा:
सौर ऊर्जा और पवन ऊर्जा प्रणालियों में, नवीकरणीय स्रोतों से उत्पन्न बिजली को उपयोग योग्य बिजली में परिवर्तित करने के लिए पावर कन्वर्टर्स और इन्वर्टर्स में सीआईसी उपकरणों का उपयोग किया जाता है।उच्च वोल्टेज को संभालने और उच्च तापमान पर कुशलता से काम करने की क्षमता सीआईसी को इन अनुप्रयोगों के लिए आदर्श बनाती है.
प्रश्न और उत्तर
प्रश्न:12 इंच के सीआईसी वेफर्स के क्या फायदे हैं?
A:अर्धचालक विनिर्माण में 12 इंच के सीआईसी वेफर्स का प्रयोग कई महत्वपूर्ण फायदे प्रदान करता हैः
1उच्च दक्षता:
सीआईसी आधारित उपकरण सिलिकॉन आधारित उपकरणों की तुलना में अधिक दक्षता प्रदान करते हैं, विशेष रूप से बिजली रूपांतरण अनुप्रयोगों में।जो इलेक्ट्रिक वाहनों जैसे उद्योगों के लिए महत्वपूर्ण है, नवीकरणीय ऊर्जा और बिजली ग्रिड।
2. बेहतर थर्मल प्रबंधन:
सीआईसी की उच्च ऊष्मा चालकता गर्मी को अधिक प्रभावी ढंग से फैलाने में मदद करती है, जिससे डिवाइस ओवरहीटिंग के बिना उच्च शक्ति स्तरों पर काम कर सकते हैं।इससे अधिक विश्वसनीय और लंबे समय तक चलने वाले घटक बनते हैं.
3उच्च शक्ति घनत्व:
सीआईसी उपकरण उच्च वोल्टेज और आवृत्तियों पर काम कर सकते हैं, जिसके परिणामस्वरूप पावर इलेक्ट्रॉनिक्स के लिए उच्च शक्ति घनत्व होता है। यह अधिक कॉम्पैक्ट डिजाइन की अनुमति देता है,ईवी और दूरसंचार जैसे अनुप्रयोगों में स्थान की बचत और सिस्टम वजन को कम करना.
