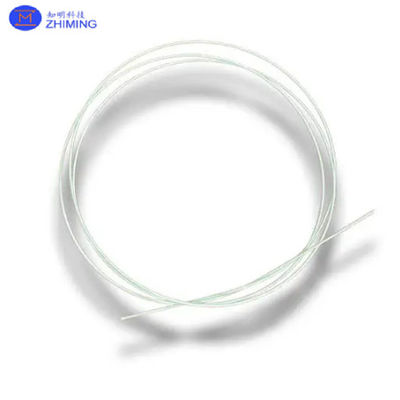

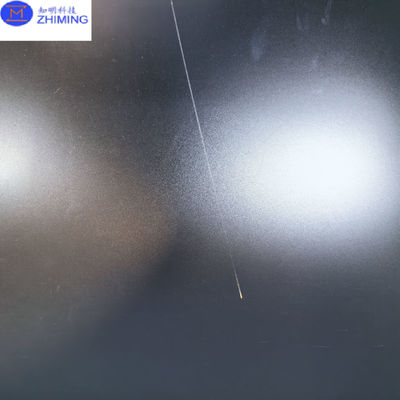

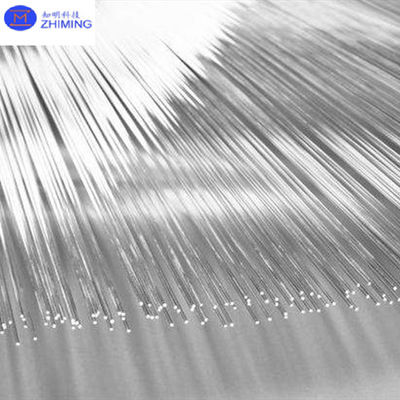

Yttrium Aluminum Garnet YAG फाइबर ऑप्टिक सेंसर फाइबर व्यास 100-500 μm अपवर्तक सूचकांक ~1.7 @ Λ=1.55 μm
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | YAG फाइबर |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| व्यास: | 100-500 μm | लम्बाई: | मानक 30 सेमी, अधिकतम 1 मीटर मानक 1 मीटर, अधिकतम 30 मीटर |
|---|---|---|---|
| पिघलने का बिंदु: | 2130°से | ऊष्मा चालकता: | ~22 डब्लू/एम·के |
| संचरण: | >80% (400-3000 एनएम) | डोपिंग आयन: | Cr³⁺, Mn²⁺ (अनुकूलन योग्य) |
| अपवर्तक सूचकांक: | ~1.7 @ λ=1.55 μm | ||
| प्रमुखता देना: | 1.55 μm YAG फाइबर ऑप्टिक सेंसर,यट्रियम एल्यूमीनियम ग्रेनेट ऑप्टिक सेंसर फाइबर |
||
उत्पाद विवरण
Yttrium Aluminum Garnet YAG फाइबर ऑप्टिक सेंसर फाइबर व्यास 100-500 μm अपवर्तन सूचकांक ~1.7 @ λ=1.55 μm
सारांश
Yttrium Aluminum Garnet (YAG) फाइबर, जो अपनी उत्कृष्ट थर्मल लचीलापन, ताकत और ऑप्टिकल गुणों के लिए मान्यता प्राप्त है, उन्नत ऑप्टिकल सेंसर, उच्च-शक्ति अनुप्रयोगों,और औद्योगिक उपयोगइस अनूठे फाइबर प्रकार को उच्च तापमान और महत्वपूर्ण यांत्रिक तनाव का सामना करने के लिए तैयार किया गया है, जिससे यह ऑप्टिकल संचार नेटवर्क जैसे मांग वाले वातावरण में एक विश्वसनीय घटक बन जाता है,उच्च तापमान निगरानी, और ट्यून करने योग्य लेजर सिस्टम। दो वेरिएंट में उपलब्ध है √ फाइबर 1 और फाइबर 2 √ प्रत्येक फाइबर विशिष्ट अनुप्रयोगों के लिए उपयुक्त विशिष्ट विशेषताओं की पेशकश करता है,जिसमें बेहतर प्रदर्शन के लिए अनुकूलन योग्य विशेषताएं शामिल हैंयाग फाइबर की बहुमुखी प्रतिभा और स्थायित्व उच्च विश्वसनीयता वाले ऑप्टिकल घटकों की आवश्यकता वाले उद्योगों की एक विस्तृत श्रृंखला को सक्षम बनाता है।
गुण
फाइबर 1 और फाइबर 2विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए कई अद्वितीय भौतिक और ऑप्टिकल विशेषताओं का प्रदर्शन करते हैं। यहां उनके गुणों का अवलोकन दिया गया हैः
-
व्यास: दोनों फाइबर फाइबर 2 के लिए 25-500 μm और फाइबर 1 के लिए 100-500 μm की व्यास सीमा के साथ लचीलापन प्रदान करते हैं, जिससे उपयोगकर्ताओं को विशिष्ट प्रतिष्ठानों के लिए इष्टतम व्यास का चयन करने की अनुमति मिलती है,क्या उन्हें व्यापक या अधिक सटीक ऑप्टिकल पथों की आवश्यकता होती है.
-
लम्बाई: फाइबर 1 30 सेमी की मानक लंबाई के साथ उपलब्ध है, अधिकतम 1 मीटर तक विस्तार योग्य है, जो इसे स्थानीय संवेदन या कॉम्पैक्ट प्रतिष्ठानों के लिए आदर्श बनाता है। फाइबर 2 लंबे विकल्प प्रदान करता है,एक मानक 1 मीटर की लंबाई के साथ जो 30 मीटर तक अनुकूलित किया जा सकता है, व्यापक पहुंच की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे कि बड़ी सुविधाओं में वितरित सेंसिंग।
-
पिघलने का बिंदु: फाइबर 1 के लिए 2130°C और फाइबर 2 के लिए 2072°C के पिघलने के बिंदु के साथ, YAG फाइबर संरचनात्मक अखंडता को खतरे में डाले बिना उच्च तापमान वातावरण में प्रदर्शन कर सकते हैं,उन्हें अत्यधिक औद्योगिक सेटिंग्स में अनुप्रयोगों के लिए उपयुक्त बनाना.
-
ऊष्मा चालकता: फाइबर 1 ¢ की ~ 22 W/m·K की थर्मल चालकता कुशल गर्मी अपव्यय सुनिश्चित करती है, जो उच्च-शक्ति अनुप्रयोगों और तेजी से तापमान परिवर्तन वाले वातावरण के लिए आवश्यक है।यह गुण थर्मल तनाव के तहत भी निरंतर प्रदर्शन में योगदान देता है, गर्मी से होने वाले नुकसान के जोखिम को कम करता है।
-
संचरण: दोनों फाइबर एक व्यापक तरंग दैर्ध्य स्पेक्ट्रम (400-3000 एनएम) में 80% से अधिक पारगम्यता का दावा करते हैं, जो स्पष्ट और प्रभावी प्रकाश संचरण की अनुमति देता है।यह उच्च पारगम्यता विभिन्न ऑप्टिकल अनुप्रयोगों में कुशल डेटा हस्तांतरण और ऊर्जा प्रसार सुनिश्चित करती है.
-
डोपिंग आयन: फाइबर 1 में Cr3+ और Mn2+ जैसे आयनों के साथ अनुकूलन योग्य डोपिंग ऑप्टिकल गुणों को संशोधित करने की अनुमति देता है,इसे ट्यून करने योग्य लेजर जैसे अनुप्रयोगों के लिए उपयुक्त बनाते हैं जिन्हें तरंग दैर्ध्य चयन की आवश्यकता होती हैफाइबर 2 में डोपिंग आयन शामिल नहीं हैं, जिससे अधिक तटस्थ ऑप्टिकल प्रदर्शन होता है।
-
फाइबर अभिविन्यास: फाइबर 1 के लिए <111>, <110> और <100> जैसे अभिविन्यास विकल्पों के साथ, और फाइबर 2 के लिए ए-अक्ष और सी-अक्ष विकल्पों के साथ, YAG फाइबर विशिष्ट संरचनात्मक और ऑप्टिकल संरेखण आवश्यकताओं के अनुरूप हो सकते हैं,विभिन्न तकनीकी सेटअप के लिए प्रदर्शन का अनुकूलन करना।
-
अपवर्तक सूचकांक: फाइबर 1 में 1.55 माइक्रोन की तरंग दैर्ध्य पर लगभग 1.7 का अपवर्तक सूचकांक होता है, जो न्यूनतम संकेत विकृति और कुशल प्रकाश मार्गदर्शन के लिए दूरसंचार मानकों के अनुरूप होता है।फाइबर 2 में अपवर्तक सूचकांक निर्दिष्ट नहीं है, जो विभिन्न ऑप्टिकल अनुप्रयोगों के लिए लचीलापन का संकेत दे सकता है।
-
तन्य शक्ति: फाइबर 2 ′′ की तन्यता शक्ति 2200 एमपीए से अधिक है, जो असाधारण स्थायित्व और यांत्रिक तनाव के प्रतिरोध प्रदान करती है, जो कठिन वातावरण में अनुप्रयोगों के लिए आदर्श है।इस उच्च तन्यता शक्ति के कारण फाइबर को लंबे समय तक चलने और विश्वसनीय रहने में मदद मिलती है.
-
हानि: 300 माइक्रोन मीटर के व्यास पर प्रति मीटर 10 डीबी से कम हानि दर के साथ, फाइबर 2 कम क्षीणन प्रदान करता है, जो लंबी दूरी पर उच्च संकेत अखंडता सुनिश्चित करता है।यह कम हानि विशेष रूप से स्थिर की आवश्यकता संचार और संवेदन अनुप्रयोगों में फायदेमंद है, लंबी दूरी के डेटा ट्रांसफर।
-
पांच सेकंड की ग्रिटिंग: फाइबर 2 अनुकूलन योग्य फेमटोसेकंड ग्रिड का समर्थन करता है, जो सटीक ऑप्टिकल नियंत्रण के लिए तरंग दैर्ध्य गुणों के ठीक-ठीक समायोजन की अनुमति देता है।यह विशेषता उच्च संकल्प फ़िल्टरिंग और विशिष्ट तरंग दैर्ध्य चयन की आवश्यकता अनुप्रयोगों में उपयोगी है, जैसे कि फाइबर ग्रिड सेंसर।
| पैरामीटर | फाइबर 1 | फाइबर 2 |
| व्यास | 100-500 μm | 25-500 μm |
| लम्बाई | मानक 30 सेमी, अधिकतम 1 मीटर | मानक 1 मीटर, अधिकतम 30 मीटर |
| पिघलने का बिंदु | 2130°C | 2072°C |
| ऊष्मा चालकता | ~22 W/m·K | नहीं |
| संचरण | > 80% (400-3000 एनएम) | > 80% (400-3000 एनएम) |
| डोपिंग आयन | Cr3+, Mn2+ (अनुकूलित) | नहीं |
| फाइबर अभिविन्यास | <111>, <110>, <100 | a-अक्ष c-अक्ष |
| अपवर्तक सूचकांक | ~1.7 @ λ=1.55 μm | नहीं |
| तन्य शक्ति | नहीं | >2200 एमपीए |
| हानि | नहीं | < 10 डीबी (एम, 300 माइक्रोन) |
| पांच सेकंड की ग्रिटिंग | नहीं | अनुकूलन योग्य |
| आवेदन | उच्च तापमान सेंसर, ट्यून करने योग्य लेजर | फाइबर सेंसर, फाइबर ग्रिटिंग, ऑप्टिकल पावर ट्रांसमिशन आदि |
अनुप्रयोग
यैग फाइबर के गुण इसे विभिन्न उच्च मांग वाले अनुप्रयोगों में बहुमुखी बनाते हैंः
-
ऑप्टिकल पावर ट्रांसमिशन: उच्च थर्मल प्रतिरोध और स्थायित्व के साथ, YAG फाइबर, विशेष रूप से फाइबर 2, उच्च ऊर्जा अनुप्रयोगों में ऑप्टिकल शक्ति संचरण के लिए अच्छी तरह से उपयुक्त है। यह स्थिर और विश्वसनीय संचरण को सक्षम करता है,दूरसंचार और बिजली वितरण जैसे उद्योगों में महत्वपूर्ण.
-
फाइबर सेंसर: फाइबर 1 और फाइबर 2 दोनों को तापमान, दबाव और तनाव जैसे पर्यावरणीय मापदंडों की निगरानी के लिए फाइबर ऑप्टिक सेंसर में नियोजित किया जा सकता है।इन सेंसरों का उपयोग बुनियादी ढांचे की निगरानी में व्यापक रूप से किया जाता है।, एयरोस्पेस और औद्योगिक सुरक्षा प्रणाली।
-
ट्यून करने योग्य लेजर: फाइबर 1 में अनुकूलन योग्य डोपिंग ट्यून करने योग्य लेजर बनाने की अनुमति देती है, जो चिकित्सा, वैज्ञानिक और औद्योगिक अनुप्रयोगों में उपयोगी होती है जहां परिवर्तनीय तरंग दैर्ध्य आउटपुट की आवश्यकता होती है।यह अनुकूलनशीलता स्पेक्ट्रोस्कोपी से लेकर सटीक सामग्री प्रसंस्करण तक के अनुप्रयोगों का समर्थन करती है.
-
उच्च तापमान सेंसर: YAG फाइबर की उच्च पिघलने बिंदु और थर्मल चालकता इसे उच्च तापमान सेंसरिंग के लिए आदर्श बनाती है जैसे कि विनिर्माण, बिजली संयंत्र,और एयरोस्पेस अनुप्रयोग जहां तापमान तेजी से उतार-चढ़ाव कर सकते हैं.
-
फाइबर ग्रिटिंग: फाइबर 2 में उपलब्ध फेमटोसेकंड ग्रिटिंग कस्टमाइजेशन सटीक तरंग दैर्ध्य नियंत्रण की अनुमति देता है, जिससे यह दूरसंचार और सेंसिंग में उपयोग किए जाने वाले फाइबर ग्रिटिंग के लिए उपयुक्त हो जाता है।यह विशेषता उच्च सटीकता संकेत फ़िल्टरिंग और ऑप्टिकल नियंत्रण सक्षम बनाता हैउन्नत ऑप्टिकल नेटवर्क में आवश्यक है।
-
औद्योगिक निगरानी और संरचनात्मक स्वास्थ्य निगरानी: थर्मल और मैकेनिकल तनाव के लिए दोनों फाइबरों की प्रतिरोधकता उन्हें कठोर वातावरण में दीर्घकालिक निगरानी के लिए उपयुक्त बनाती है, विभिन्न उद्योगों में संरचनात्मक अखंडता और सुरक्षा सुनिश्चित करती है,निर्माण और परिवहन सहित.
प्रश्न और उत्तर
प्रश्न 1: उच्च तापमान सेंसर अनुप्रयोगों में YAG फाइबर को क्यों पसंद किया जाता है?
A1: YAG फाइबर की उच्च पिघलने बिंदु (अधिक से अधिक 2000°C) और पर्याप्त थर्मल चालकता इसे बिना गिरावट के चरम तापमान का सामना करने की अनुमति देती है,यह उतार-चढ़ाव या उच्च तापमान के साथ वातावरण में सेंसिंग अनुप्रयोगों के लिए अत्यधिक उपयुक्त बना रहा है.
Q2: फाइबर 1 में Cr3+ और Mn2+ आयनों के साथ डोपिंग इसके प्रदर्शन को कैसे प्रभावित करती है?
A2: Cr3+ और Mn2+ जैसे आयनों के साथ डोपिंग फाइबर 1 के ऑप्टिकल गुणों को बदल देती है, जिससे विशिष्ट तरंग दैर्ध्य की आवश्यकता होने पर ट्यून करने योग्य लेजर जैसे अनुप्रयोग संभव हो जाते हैं।यह अनुकूलन स्पेक्ट्रोस्कोपी और चर तरंग दैर्ध्य लेजर में अनुप्रयोगों के लिए उपयोगी है, जो अधिक लचीलापन प्रदान करता है।
Q3: फाइबर 2 में अनुकूलन योग्य फेमटोसेकंड ग्रिड क्या लाभ प्रदान करता है?
A3: फेमटेकंड ग्रिटिंग अनुकूलन फाइबर के भीतर प्रकाश तरंग दैर्ध्य के सटीक नियंत्रण की अनुमति देता है, जो विशिष्ट तरंग दैर्ध्य फ़िल्टरिंग या सिग्नल प्रबंधन की आवश्यकता वाले अनुप्रयोगों को बढ़ाता है।यह विशेषता विशेष रूप से फाइबर ऑप्टिक संचार और सेंसर अनुप्रयोगों में फायदेमंद है, जहां उच्च परिशुद्धता ऑप्टिकल नियंत्रण आवश्यक है।
Q4: फाइबर 2 की उच्च तन्यता शक्ति इसके स्थायित्व में कैसे योगदान देती है?
ए4: 2200 एमपीए से अधिक की तन्यता शक्ति के साथ, फाइबर 2 को यांत्रिक तनाव का सामना करने के लिए बनाया गया है, जिससे यह चुनौतीपूर्ण वातावरण में उपयोग के लिए आदर्श है जहां फाइबर शारीरिक तनाव का सामना कर सकते हैं।यह ताकत दूरसंचार और औद्योगिक निगरानी जैसे क्षेत्रों में दीर्घकालिक प्रदर्शन में योगदान देती है।.
Q5: क्या YAG फाइबर का उपयोग लचीले ऑप्टिकल पथों की आवश्यकता वाले अनुप्रयोगों में किया जा सकता है?
ए5: हाँ, व्यास विकल्पों की सीमा (25-500 μm फाइबर 2 के लिए और 100-500 μm फाइबर 1 के लिए) विभिन्न ऑप्टिकल पथों के अनुकूल लचीली विन्यास की अनुमति देता है,जटिल ऑप्टिकल प्रणालियों में उनका उपयोग करने में सक्षम बनाना जो सटीक और अनुकूलन योग्य सेटअप की आवश्यकता होती है.
Q6: उच्च पारगम्यता वाले YAG फाइबर का उपयोग करने से किन उद्योगों को लाभ होता है?
A6: दूरसंचार, चिकित्सा निदान, एयरोस्पेस और औद्योगिक स्वचालन जैसे उद्योगों को YAG फाइबर की उच्च पारगम्यता से लाभ होता है।व्यापक तरंग दैर्ध्य सीमा (400-3000 एनएम) में प्रकाश के 80% से अधिक प्रसारित करने की उनकी क्षमता उन्हें स्पष्ट और कुशल डेटा हस्तांतरण और ऊर्जा संचरण के लिए अत्यधिक प्रभावी बनाती है.
Q7: क्या कम तनाव वाले अनुप्रयोगों में YAG फाइबर का उपयोग करने की कोई सीमाएं हैं?
A7: जबकि YAG फाइबर उच्च तनाव और उच्च तापमान वाले वातावरण में उत्कृष्ट है, इसकी उच्च तन्यता शक्ति और थर्मल गुण सरल अनुप्रयोगों के लिए आवश्यक नहीं हो सकते हैं।कम मांग वाले अनुप्रयोगों के लिए, वैकल्पिक फाइबर प्रकार अधिक लागत प्रभावी समाधान प्रदान कर सकते हैं।
प्रश्न 8: फाइबर 1 की थर्मल चालकता उच्च शक्ति प्रणालियों में इसके उपयोग का समर्थन कैसे करती है?
A8: फाइबर 1 ̊s की थर्मल चालकता (~ 22 W/m·K) इसे उच्च-शक्ति प्रणालियों में उत्पन्न गर्मी को कुशलतापूर्वक फैलाने की अनुमति देती है, जिससे थर्मल अधिभार का जोखिम कम हो जाता है।यह विशेषता औद्योगिक लेजर प्रणालियों जैसे ऊर्जा-गहन सेटिंग्स में स्थिर और सुरक्षित संचालन का समर्थन करती है.
Q9: क्या YAG फाइबर को बेहतर कार्यक्षमता के लिए अन्य ऑप्टिकल सिस्टम के साथ एकीकृत किया जा सकता है?
A9: हाँ, YAG फाइबरों को विभिन्न ऑप्टिकल सिस्टम में एकीकृत किया जा सकता है, जिसमें फाइबर ग्रिडिंग और ऑप्टिकल सेंसर शामिल हैं, कार्यक्षमता को बढ़ाते हैं और कस्टम कॉन्फ़िगरेशन की अनुमति देते हैं।डोपिंग और ग्रिटिंग अनुकूलन में उनकी बहुमुखी प्रतिभा भी विशेष ऑप्टिकल प्रणालियों में एकीकरण की अनुमति देती है.
निष्कर्ष
उच्च स्थायित्व, थर्मल लचीलापन और ऑप्टिकल अनुकूलन क्षमता का YAG फाइबर का संयोजन इसे मांग वाले वातावरण में विश्वसनीय प्रदर्शन की आवश्यकता वाले उद्योगों के लिए एक प्रमुख विकल्प बनाता है।अनुकूलन योग्य विकल्पों के साथ जैसे डोपिंग आयन और फेमटोसेकंड ग्रिड, YAG फाइबर औद्योगिक सेंसिंग से लेकर उच्च-शक्ति वाले लेजर सिस्टम तक के अनुप्रयोगों के एक विस्तृत स्पेक्ट्रम की सेवा करता है, जो अत्याधुनिक प्रौद्योगिकियों के लिए विश्वसनीय समाधान प्रदान करता है।
