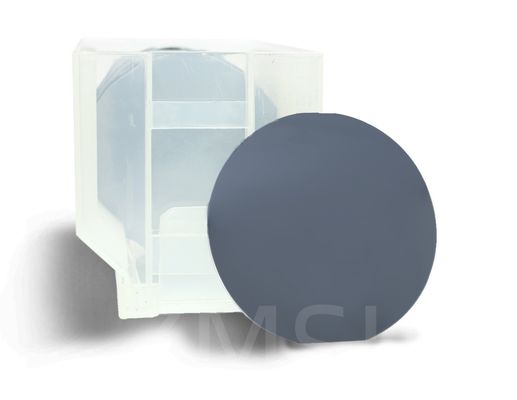

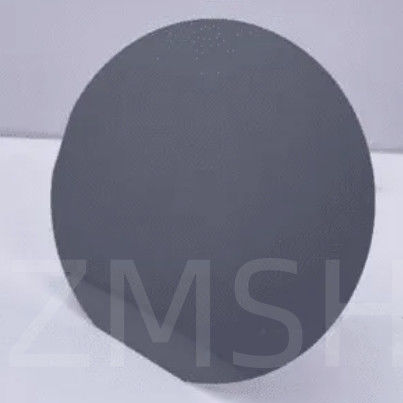

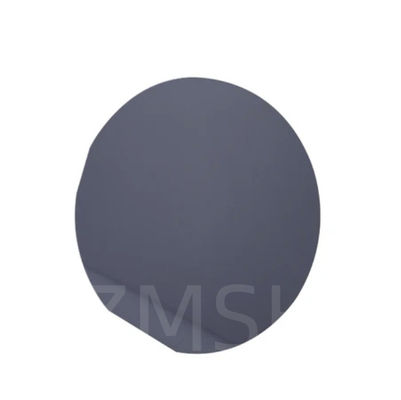

2 इंच 4 इंच 6 इंच 8 इंच 3C-N SiC वेफर सिलिकॉन कार्बाइड ऑप्टोइलेक्ट्रॉनिक हाई-पावर आरएफ एलईडी
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | Silicon carbide wafer |
भुगतान & नौवहन नियमों:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
विस्तार जानकारी |
|||
| ईपीडी: | ≤1E10/सेमी2 | मोटाई: | 600±50μm |
|---|---|---|---|
| कण: | मुक्त/निम्न कण | एज एक्सक्लूज़न: | ≤50um |
| सतह खत्म: | सिंगल/डबल साइड पॉलिश | प्रकार: | 3सी-एन |
| प्रतिरोधकता: | उच्च/निम्न प्रतिरोधकता | व्यास: | 2इंच 4इंच 6इंच 8इंच |
| प्रमुखता देना: | 8 इंच सिलिकॉन कार्बाइड डीएसपी,4 इंच सिलिकॉन कार्बाइड डीएसपी,6 इंच सिलिकॉन कार्बाइड डीएसपी |
||
उत्पाद विवरण
2 इंच 4 इंच 6 इंच 8 इंच 3C-N SiC वेफर सिलिकॉन कार्बाइड ऑप्टोइलेक्ट्रॉनिक हाई-पावर आरएफ एलईडी
3C-N SiC वेफर का वर्णन:
4H-Sic की तुलना में, हालांकि 3C सिलिकॉन कार्बाइड का बैंडगैप
(3C SiC)
कम है, इसकी वाहक गतिशीलता, और थर्मल चालकता, और यांत्रिक गुण 4H-SiC की तुलना में बेहतर हैं।अछूता ऑक्साइड qate और 3C-sic के बीच के अंतरफलक पर दोष घनत्व कम है. जो उच्च वोल्टेज, उच्च विश्वसनीयता और लंबे जीवन के उपकरणों के निर्माण के लिए अधिक अनुकूल है।3C-SiC आधारित उपकरण मुख्य रूप से बड़े जाली असंगतता और एक उच्च दोष घनत्व के परिणामस्वरूप Si और 3C SiC के बीच थर्मल विस्तार गुणांक असंगतता के साथ si सब्सट्रेट पर तैयार किए जाते हैंइसके अलावा, कम लागत वाले 3C-SiC वेफर्स का 600v-1200v वोल्टेज रेंज में पावर डिवाइस बाजार पर महत्वपूर्ण प्रतिस्थापन प्रभाव पड़ेगा।पूरे उद्योग की प्रगति में तेजी लानाइसलिए थोक थ्रीसी-सीआईसी वेफर्स का विकास अपरिहार्य है।
3C-N SiC वेफर का चरित्रः
1क्रिस्टल संरचनाः 3C-SiC में एक घन क्रिस्टल संरचना होती है, अधिक आम हेक्सागोनल 4H-SiC और 6H-SiC पॉलीटाइप के विपरीत। यह घन संरचना कुछ अनुप्रयोगों में कुछ फायदे प्रदान करती है।
2बैंडगैप: 3C-SiC का बैंडगैप लगभग 2.2 eV है, जो इसे ऑप्टोइलेक्ट्रॉनिक्स और उच्च तापमान इलेक्ट्रॉनिक्स में अनुप्रयोगों के लिए उपयुक्त बनाता है।
3थर्मल कंडक्टिविटीः 3C-SiC में उच्च थर्मल कंडक्टिविटी होती है, जो कुशल गर्मी अपव्यय की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण है।
4संगतताः यह मानक सिलिकॉन प्रसंस्करण प्रौद्योगिकियों के साथ संगत है, जो इसे मौजूदा सिलिकॉन आधारित उपकरणों के साथ एकीकरण करने में सक्षम बनाता है।
3C-N SiC वेफर का रूपः
| सम्पत्ति | एन प्रकार 3C-SiC, एकल क्रिस्टल |
| ग्रिड पैरामीटर | a=4.349 Å |
| स्टैकिंग अनुक्रम | एबीसी |
| मोहस कठोरता | ≈9.2 |
| थर्मल विस्तार गुणांक | 3.8×10-6/K |
| डायलेक्ट्रिक स्थिर | c~9.66 |
| बैंड-गैप | 2.36 eV |
| ब्रेक-डाउन विद्युत क्षेत्र | 2-5×106V/cm |
| संतृप्ति बहाव वेग | 2.7×107m/s |
| ग्रेड | शून्य एमपीडी उत्पादन ग्रेड (जी ग्रेड) | मानक उत्पादन श्रेणी (पी श्रेणी) | डमी ग्रेड (डी ग्रेड) |
| व्यास | 145.5 मिमी~150.0 मिमी | ||
| मोटाई | 350 μm ± 25 μm | ||
| वेफर अभिविन्यास | धुरी से बाहरः 2.0°-4.0° [1120] ± 0.5° 4H/6H-P के लिए, धुरी परः ₹111 ₹± 0.5° 3C-N के लिए | ||
| माइक्रोपाइप घनत्व | 0 सेमी-2 | ||
| प्रतिरोध | ≤0.8 mΩ ̊cm | ≤1 मी Ω ̊ सेमी | |
| प्राथमिक फ्लैट ओरिएंटेशन | {110} ± 5.0° | ||
| प्राथमिक फ्लैट लंबाई | 32.5 मिमी ± 2.0 मिमी | ||
| माध्यमिक समतल लंबाई | 18.0 मिमी ± 2.0 मिमी | ||
| माध्यमिक फ्लैट ओरिएंटेशन | सिलिकॉन ऊपर की ओर मुड़ा हुआः प्राइम फ्लैट से 90° सीडब्ल्यू ± 5.0° | ||
| किनारे का बहिष्करण | 3 मिमी | 6 मिमी | |
| LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |
| कड़वाहट | पोलिश Ra≤1 nm | ||
| CMP Ra≤0.2 nm | Ra≤0.5 एनएम | ||
| उच्च तीव्रता वाली रोशनी से किनारे के दरारें | कोई नहीं | कुल लंबाई ≤ 10 मिमी, एकल लंबाई ≤ 2 मिमी | |
| उच्च तीव्रता प्रकाश द्वारा हेक्स प्लेट | संचयी क्षेत्रफल ≤0.05% | संचयी क्षेत्रफल ≤0.1% | |
| उच्च तीव्रता प्रकाश द्वारा बहुप्रकार क्षेत्र | कोई नहीं | संचयी क्षेत्रफल≤3% | |
| दृश्य कार्बन समावेशन | संचयी क्षेत्रफल ≤0.05% | संचयी क्षेत्रफल ≤ 3% | |
| उच्च तीव्रता प्रकाश से सिलिकॉन सतह खरोंच | कोई नहीं | संचयी लंबाई≤1×वेफर व्यास | |
| तेज प्रकाश द्वारा उच्च एज चिप्स | कोई भी अनुमति नहीं है ≥0.2 मिमी चौड़ाई और गहराई | 5 अनुमति दी, ≤ 1 मिमी प्रत्येक | |
| उच्च तीव्रता से सिलिकॉन सतह दूषित | कोई नहीं | ||
| पैकेजिंग | मल्टी-वेफर कैसेट या सिंगल-वेफर कंटेनर | ||
3C-N SiC वेफर के अनुप्रयोग:
1पावर इलेक्ट्रॉनिक्स:3 सी-सीआईसी वेफर्स का उपयोग उच्च शक्ति वाले इलेक्ट्रॉनिक उपकरणों जैसे एमओएसएफईटी (मेटल-ऑक्साइड-सेमीकंडक्टर फील्ड-इफेक्ट ट्रांजिस्टर) और उनके उच्च ब्रेकडाउन वोल्टेज के कारण शॉटकी डायोड में किया जाता है, उच्च थर्मल चालकता, और कम प्रतिरोध।
2आरएफ और माइक्रोवेव उपकरण: The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3ऑप्टोइलेक्ट्रॉनिक्स: प्रकाश उत्सर्जक डायोड (एलईडी), फोटोडेटेक्टर, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी, एलईडी आदि।और लेजर डायोड उनके व्यापक बैंडगैप और उत्कृष्ट थर्मल गुणों के कारण.
4एमईएमएस और एनईएमएस उपकरण: माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम (एमईएमएस) और नैनो-इलेक्ट्रो-मैकेनिकल सिस्टम (एनईएमएस) अपनी यांत्रिक स्थिरता के लिए 3 सी-सीआईसी वेफर्स से लाभान्वित होते हैं।उच्च तापमान संचालन क्षमता, और रासायनिक निष्क्रियता।
5सेंसर: 3 सी-सीआईसी वेफर्स का उपयोग कठोर वातावरण के लिए सेंसर के उत्पादन में किया जाता है, जैसे उच्च तापमान सेंसर, दबाव सेंसर, गैस सेंसर और रासायनिक सेंसर,उनकी मजबूती और स्थिरता के कारण.
6विद्युत ग्रिड प्रणालियाँ: विद्युत वितरण और संचरण प्रणालियों में, 3 सी-सीआईसी वेफर्स का उपयोग उच्च वोल्टेज उपकरणों और घटकों में कुशल बिजली रूपांतरण और कम ऊर्जा हानि के लिए किया जाता है।
7एयरोस्पेस और रक्षा: 3 सी-सीआईसी की उच्च तापमान सहिष्णुता और विकिरण कठोरता इसे विमानन, रडार प्रणालियों, विमानन और रक्षा उपकरणों सहित एयरोस्पेस और रक्षा अनुप्रयोगों के लिए उपयुक्त बनाती है।और संचार उपकरण.
8ऊर्जा भंडारणः 3 सी-सीआईसी वेफर्स का उपयोग बैटरी और सुपरकैंपेसिटर जैसे ऊर्जा भंडारण अनुप्रयोगों में उनकी उच्च थर्मल चालकता और कठोर परिचालन स्थितियों में स्थिरता के कारण किया जाता है।
अर्धचालक उद्योगः 3C-SiC वेफर्स का उपयोग उन्नत एकीकृत सर्किट और उच्च प्रदर्शन वाले इलेक्ट्रॉनिक घटकों के विकास के लिए अर्धचालक उद्योग में भी किया जाता है।
3C-N SiC वेफर का अनुप्रयोग चित्रः

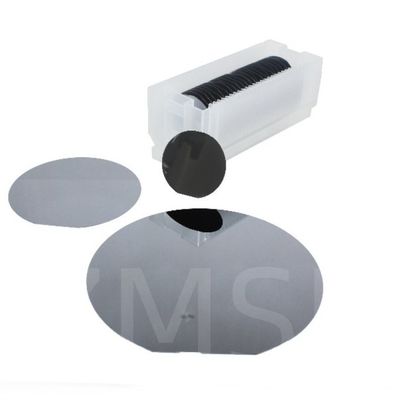

पैकिंग और शिपिंगः
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: 4H और 3C में क्या अंतर है?सिलिकॉन कार्बाइड?
A: 4H-SiC की तुलना में, हालांकि 3C सिलिकॉन कार्बाइड (3C SiC) का बैंडगैप कम है, लेकिन इसकी वाहक गतिशीलता, थर्मल चालकता और यांत्रिक गुण 4H-SiC से बेहतर हैं
2प्रश्न: 3C SiC की इलेक्ट्रॉन सापेक्षता क्या है?
A: 3C, 6H और 4H SIC (0001) की इलेक्ट्रॉन आत्मीयता क्रमशः 3.8eV, 3.3eV और 3.1eV है।
