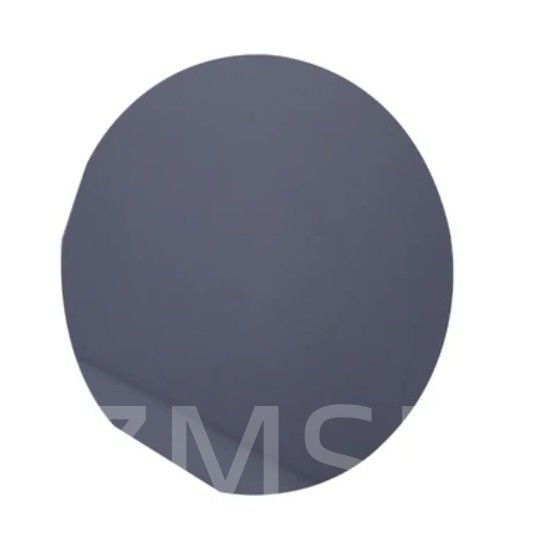

6 इंच का SiC वेफर 4H/6H-P सिलिकॉन कार्बाइड सब्सट्रेट डीएसपी (111) अर्धचालक आरएफ माइक्रोवेव एलईडी लेजर
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | Silicon Carbide |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4 सप्ताह |
|---|---|
| Payment Terms: | 100%T/T |
|
विस्तार जानकारी |
|||
| सामग्री: | सिलिकन कार्बाइड | व्यास: | 2इंच 4इंच 6इंच 8इंच |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| मोटाई: | 350um | Surface Finish: | Single/Double Side Polished |
| ग्रेड: | उत्पादन/अनुसंधान/डमी | Type: | 4H/6H-P |
| हाई लाइट: | डीएसपी सीआईसी वेफर,4H/6H-P SiC वेफर,6 इंच का SiC वेफर |
||
उत्पाद विवरण
6 इंच का SiC वेफर 4H/6H-P सिलिकॉन कार्बाइड सब्सट्रेट डीएसपी (111) अर्धचालक आरएफ माइक्रोवेव एलईडी लेजर
सीआईसी वेफर का वर्णनः
6 इंच पी-टाइप सिलिकॉन कार्बाइड (SiC) वेफर या तो 4H या 6H पॉलीटाइप में। इसमें एन-टाइप सिलिकॉन कार्बाइड (SiC) वेफर के समान गुण हैं, जैसे उच्च तापमान प्रतिरोध,उच्च ताप चालकता, उच्च विद्युत चालकता, आदि पी-प्रकार के सीआईसी सब्सट्रेट का उपयोग आमतौर पर बिजली उपकरणों के निर्माण के लिए किया जाता है, विशेष रूप से अछूता गेट द्विध्रुवीय ट्रांजिस्टर (आईजीबीटी) के निर्माण के लिए।आईजीबीटी के डिजाइन में अक्सर पी-एन जंक्शन शामिल होते हैं, जहां पी-प्रकार का सीआईसी उपकरणों के व्यवहार को नियंत्रित करने के लिए फायदेमंद हो सकता है।
सीआईसी वेफर का चरित्रः
1विकिरण प्रतिरोध:
सिलिकॉन कार्बाइड विकिरण क्षति के प्रति अत्यधिक प्रतिरोधी है, जिससे 4H/6H-P SiC वेफर्स अंतरिक्ष और परमाणु अनुप्रयोगों में उपयोग के लिए आदर्श हैं जहां विकिरण जोखिम महत्वपूर्ण है।
2चौड़ा बैंडगैप:
4H-SiC: बैंडगैप लगभग 3.26 eV है।
6H-SiC: बैंडगैप थोड़ा कम है, लगभग 3.0 eV पर।
ये व्यापक बैंडगैप सिलिकॉन आधारित सामग्री की तुलना में उच्च तापमान और वोल्टेज पर काम करने के लिए सीआईसी वेफर्स को अनुमति देते हैं, जिससे वे पावर इलेक्ट्रॉनिक्स और चरम पर्यावरणीय परिस्थितियों के लिए आदर्श होते हैं।
3. उच्च टूटने विद्युत क्षेत्र:
सीआईसी वेफर्स में एक बहुत अधिक टूटने वाला विद्युत क्षेत्र होता है (सिलिकॉन की तुलना में लगभग 10 गुना) । यह छोटे, अधिक कुशल बिजली उपकरणों के डिजाइन की अनुमति देता है जो उच्च वोल्टेज को संभाल सकते हैं।
4उच्च ताप चालकता:
सीआईसी में उत्कृष्ट थर्मल चालकता (सिलिकॉन की तुलना में लगभग 3-4 गुना अधिक) है, जिससे इन वेफर्स से बने उपकरण बिना ओवरहीटिंग के उच्च शक्ति पर काम कर सकते हैं।यह उन्हें उच्च शक्ति अनुप्रयोगों के लिए आदर्श बनाता है जहां गर्मी अपव्यय महत्वपूर्ण है.
5उच्च इलेक्ट्रॉन गतिशीलता:
4H-SiC में 6H-SiC (~ 400 cm2/Vs) की तुलना में अधिक इलेक्ट्रॉन गतिशीलता (~ 950 cm2/Vs) है, जिसका अर्थ है कि 4H-SiC उच्च आवृत्ति अनुप्रयोगों के लिए अधिक उपयुक्त है।
यह उच्च इलेक्ट्रॉन गतिशीलता इलेक्ट्रॉनिक उपकरणों में तेजी से स्विचिंग गति की अनुमति देती है, जिससे आरएफ और माइक्रोवेव अनुप्रयोगों के लिए 4 एच-सीआईसी को पसंद किया जाता है।
6तापमान स्थिरता:
सीआईसी वेफर्स 300 डिग्री सेल्सियस से अधिक तापमान पर काम कर सकते हैं, जो सिलिकॉन आधारित उपकरणों की तुलना में बहुत अधिक है, जो आमतौर पर 150 डिग्री सेल्सियस तक सीमित होते हैं।जैसे ऑटोमोबाइल, एयरोस्पेस और औद्योगिक प्रणालियों।
7उच्च यांत्रिक शक्तिः
सीआईसी वेफर्स यांत्रिक रूप से मजबूत हैं, उत्कृष्ट कठोरता और यांत्रिक तनाव के प्रतिरोध के साथ। वे उन वातावरणों में उपयोग के लिए उपयुक्त हैं जहां भौतिक स्थायित्व आवश्यक है।

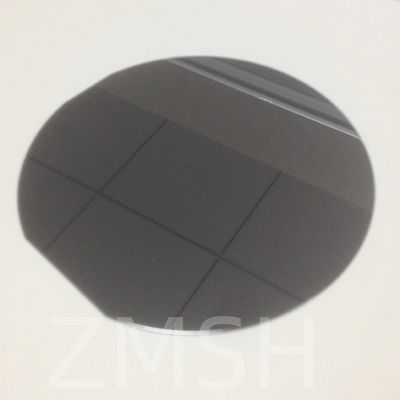

सीआईसी वेफर का रूपः
| 6-इंच व्यास सिलिकॉन कार्बाइड (SiC) सब्सट्रेट विनिर्देश | |||||
| ग्रेड | शून्य एमपीडी उत्पादन ग्रेड (Z ग्रेड) |
मानक उत्पादन ग्रेड (पी ग्रेड) |
डमी ग्रेड (डी ग्रेड) |
||
| व्यास | 145.5 मिमी~150.0 मिमी | ||||
| मोटाई | 350 μm ± 25 μm | ||||
| वेफर अभिविन्यास | धुरी से बाहरः 2.0°-4.0° [1120] ± 0.5° 4H/6H-P के लिए, धुरी परः ₹111 ₹± 0.5° 3C-N के लिए | ||||
| माइक्रोपाइप घनत्व | 0 सेमी-2 | ||||
| प्रतिरोध | पी-प्रकार 4H/6H-P | ≤0.1 Ω.cm | ≤0.3 Ω.cm | ||
| प्राथमिक फ्लैट ओरिएंटेशन | पी-प्रकार 4H/6H-P | {1010} ± 5.0° | |||
| प्राथमिक फ्लैट लंबाई | 32.5 मिमी ± 2.0 मिमी | ||||
| माध्यमिक समतल लंबाई | 18.0 मिमी ± 2.0 मिमी | ||||
| माध्यमिक फ्लैट ओरिएंटेशन | सिलिकॉन ऊपर की ओर मुड़ा हुआः प्राइम फ्लैट से 90° सीडब्ल्यू ± 5.0° | ||||
| किनारे का बहिष्करण | 3 मिमी | 6 मिमी | |||
| LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| कड़वाहट | पोलिश Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 एनएम | ||||
| उच्च तीव्रता वाली रोशनी से किनारे के दरारें | कोई नहीं | कुल लंबाई ≤ 10 मिमी, एकल लंबाई ≤ 2 मिमी | |||
| उच्च तीव्रता प्रकाश द्वारा हेक्स प्लेट | संचयी क्षेत्रफल ≤0.05% | संचयी क्षेत्रफल ≤0.1% | |||
| उच्च तीव्रता प्रकाश द्वारा बहुप्रकार क्षेत्र | कोई नहीं | संचयी क्षेत्रफल≤3% | |||
| दृश्य कार्बन समावेशन | संचयी क्षेत्रफल ≤0.05% | संचयी क्षेत्रफल ≤ 3% | |||
| उच्च तीव्रता प्रकाश से सिलिकॉन सतह खरोंच | कोई नहीं | संचयी लंबाई≤1×वेफर व्यास | |||
| तेज प्रकाश द्वारा उच्च एज चिप्स | कोई भी अनुमति नहीं है ≥0.2 मिमी चौड़ाई और गहराई | 5 अनुमति दी, ≤ 1 मिमी प्रत्येक | |||
| उच्च तीव्रता से सिलिकॉन सतह दूषित | कोई नहीं | ||||
| पैकेजिंग | मल्टी-वेफर कैसेट या सिंगल-वेफर कंटेनर | ||||
सीआईसी वेफर का प्रयोगः
पावर इलेक्ट्रॉनिक्स:
विद्युत वाहनों, बिजली ग्रिड और नवीकरणीय ऊर्जा प्रणालियों जैसे उच्च वोल्टेज, उच्च तापमान अनुप्रयोगों के लिए डायोड, एमओएसएफईटी और आईजीबीटी में उपयोग किया जाता है।
आरएफ और माइक्रोवेव उपकरण:
आरएफ एम्पलीफायर और रडार सिस्टम जैसे उच्च आवृत्ति उपकरणों के लिए आदर्श।
एलईडी और लेजरः
सीआईसी का उपयोग गैएन आधारित एलईडी और लेजर के उत्पादन के लिए सब्सट्रेट सामग्री के रूप में भी किया जाता है।
ऑटोमोबाइल इलेक्ट्रॉनिक्सः
विद्युत वाहनों के पावरट्रेन घटकों और चार्जिंग सिस्टम में प्रयोग किया जाता है।
एयरोस्पेस और सैन्य:
अपनी विकिरण कठोरता और थर्मल स्थिरता के कारण, सीआईसी वेफर्स का उपयोग उपग्रहों, सैन्य रडार और अन्य रक्षा प्रणालियों में किया जाता है।
औद्योगिक अनुप्रयोग:
औद्योगिक बिजली आपूर्ति, मोटर ड्राइव और अन्य उच्च शक्ति, उच्च दक्षता इलेक्ट्रॉनिक प्रणालियों में उपयोग किया जाता है।
सीआईसी वेफर का अनुप्रयोग चित्रः
अनुकूलन:
विभिन्न उन्नत इलेक्ट्रॉनिक, औद्योगिक और वैज्ञानिक अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए सिलिकॉन कार्बाइड (SiC) वेफर्स का अनुकूलन आवश्यक है।हम सुनिश्चित करें कि वेफर्स विशेष डिवाइस आवश्यकताओं के लिए अनुकूलित कर रहे हैं करने के लिए अनुकूलन योग्य मापदंडों की एक श्रृंखला की पेशकश कर सकते हैंनीचे सीआईसी वेफर अनुकूलन के प्रमुख पहलू दिए गए हैंःक्रिस्टल ओरिएंटेशन; व्यास और मोटाई; डोपिंग प्रकार और एकाग्रता; सतह पॉलिशिंग और खत्म; प्रतिरोध; एपिटेक्सियल परत; ओरिएंटेशन फ्लैट और नट्स;SiC-on-Si और अन्य सब्सट्रेट संयोजन.

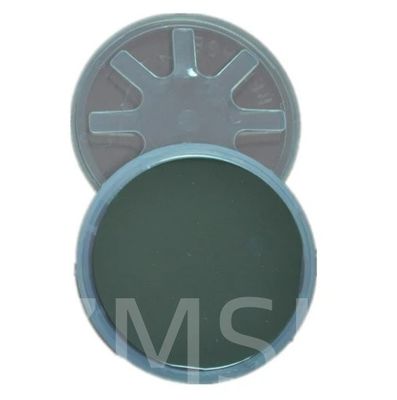

पैकिंग और शिपिंगः
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: 4H और 6H SiC क्या है?
A: 4H-SiC और 6H-SiC हेक्सागोनल क्रिस्टल संरचनाओं का प्रतिनिधित्व करते हैं, जिसमें "H" हेक्सागोनल प्रतिरूपता और संख्याओं 4 और 6 को उनकी इकाई कोशिकाओं में परतों को दर्शाता है।यह संरचनात्मक भिन्नता सामग्री के इलेक्ट्रॉनिक बैंड संरचना को प्रभावित करती है, जो एक अर्धचालक उपकरण के प्रदर्शन का एक प्रमुख निर्धारक है।
2प्रश्न: पी प्रकार का सब्सट्रेट क्या है?
उत्तरः पी-प्रकार की सामग्री एक अर्धचालक है जिसमें एक सकारात्मक आवेश वाहक होता है, जिसे छेद के रूप में जाना जाता है। छेद अर्धचालक सामग्री में एक अशुद्धता को पेश करके बनाया जाता है,जो अर्धचालक परमाणुओं की तुलना में एक कम वैलेंस इलेक्ट्रॉन है.
