8 इंच GaN-on-Si Epitaxy वेफर 110 111 110 N प्रकार पी प्रकार अनुकूलन अर्धचालक आरएफ एलईडी
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| पॉलिश: | डीएसपी एसएसपी | डोपिंग एकाग्रता: | डोपिंग तत्व की एकाग्रता 1×10^16 - 1×10^18 Cm^-3 |
|---|---|---|---|
| दोष घनत्व: | ≤ 500 Cm^-2 | जमा करने की अवस्था: | वेफर के लिए भंडारण वातावरण तापमान 20-25°C, आर्द्रता ≤60% |
| गतिशीलता: | 1200~2000 | मोटाई: | 350 + 10um |
| समतलता: | वेफर सतह की समतलता ≤0.5 μm | व्यास: | 2-8इंच |
| हाई लाइट: | 8 इंच का GaN-on-Si Epitaxy वेफर,111 GaN-on-Si Epitaxy Wafer,110 GaN-on-Si Epitaxy Wafer |
||
उत्पाद विवरण
8 इंच का GaN-on-Si Epitaxy Wafer 110 111 110 एन-प्रकार पी-प्रकार अनुकूलन अर्धचालक आरएफ एलईडी
GaN-on-Si वेफर्स का वर्णन:
8-इंच व्यास वाले GaN-on-Si MMIC और Si CMOS वेफर्स (ऊपर, बाएं) वेफर पैमाने पर 3 डी एकीकृत हैं। दोनों वेफर्स को कम तापमान ऑक्साइड-ऑक्साइड बॉन्डिंग तकनीक का उपयोग करके आमने-सामने बंधा जाता है।सिलिकॉन-ऑन-इन्सुलेटर वेफर का Si सब्सट्रेट पूरी तरह से ग्राइंडिंग और चुनिंदा गीले उत्कीर्णन द्वारा दफन ऑक्साइड पर रुकने के लिए हटा दिया जाता है (BOX)सीएमओएस के पीछे और गाएन सर्किट के ऊपर के वायस को अलग-अलग उत्कीर्ण किया जाता है और एक शीर्ष धातु के साथ आपस में जुड़े होते हैं।ऊर्ध्वाधर एकीकरण चिप आकार को कम करता है और नुकसान और देरी को कम करने के लिए इंटरकनेक्ट दूरी को कम करता हैऑक्साइड-ऑक्साइड बॉन्ड दृष्टिकोण के अतिरिक्त, हाइब्रिड बॉन्ड इंटरकनेक्ट का उपयोग करके 3 डी एकीकरण दृष्टिकोण की क्षमताओं का विस्तार करने के लिए काम चल रहा है,जो GaN और CMOS सर्किट के लिए अलग-अलग माध्यमों के बिना दो वेफर्स के बीच प्रत्यक्ष विद्युत कनेक्शन की अनुमति देगा.
GaN-on-Si वेफर्स का चरित्रः
उच्च एकरूपता
कम रिसाव का प्रवाह
उच्च परिचालन तापमान
उत्कृष्ट 2DEG विशेषता
उच्च ब्रेकडाउन वोल्टेज (600V-1200V)
निचला चालू प्रतिरोध
उच्च स्विचिंग आवृत्तियाँ
उच्च परिचालन आवृत्तियाँ (18GHz तक)
सीएमओएस संगत प्रक्रिया GaN-on-Si MMIC के लिए
200 मिमी व्यास के सीआई सब्सट्रेट और सीएमओएस उपकरण का उपयोग लागत को कम करता है और उपज में वृद्धि करता है
बेहतर आकार, वजन और शक्ति लाभों के साथ कार्यक्षमताओं को बढ़ाने के लिए सीएमओएस के साथ गा एन एमएमआईसी के वेफर-स्केल 3 डी एकीकरण
GaN-on-Si वेफर्स का रूपः
| आइटम | सिलिकॉन शीट पर गैलियम नाइट्राइड, सिलिकॉन शीट पर GaN |
| GaN पतली फिल्म | 0.5μm ± 0.1 μm |
| GaN अभिविन्यास | सी-प्लेन (0001) |
| गा-चेहरा | <1nm, जैसे-बड़ा, EPI के लिए तैयार |
| एन-फेस | पी-प्रकार/बी-डॉपिड |
| ध्रुवीयता | गा-चेहरा |
| प्रवाहकता प्रकार | अनडॉप/एन प्रकार |
| मैक्रो दोष घनत्व | <5/cm^2 |
| सिलिकॉन वेफर सब्सट्रेट | |
| अभिविन्यास | <100> |
| प्रवाहकता प्रकार | एन-प्रकार/पी-डोपाइड या पी-प्रकार/बी-डोपाइड |
| आयाम: | 10 x 10 x 0.5 मिमी 2 इंच 4 इंच 6 इंच 8 इंच |
| प्रतिरोध | 1-5 ओम-सेंटीमीटर, 0-10 ओम-सेंटीमीटर, <0.005 ओम-सेंटीमीटर या अन्य |

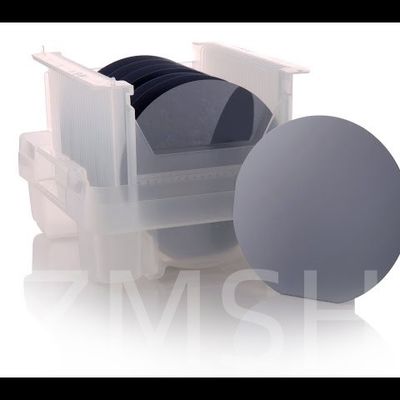

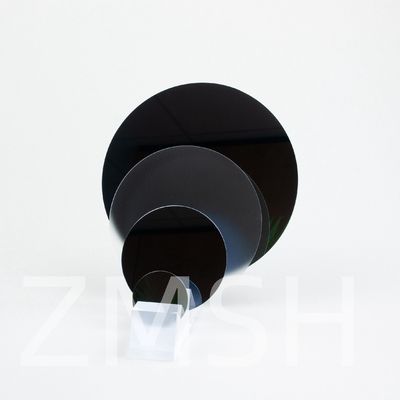

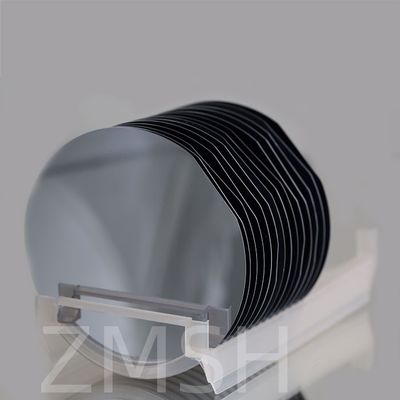

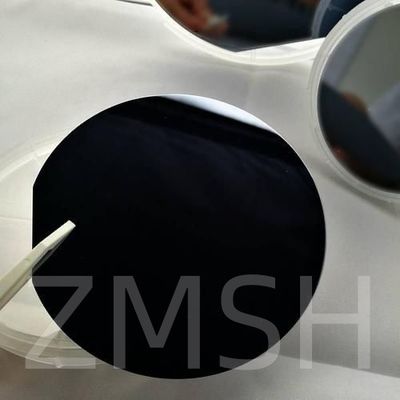

गैएन-ऑन-सीआई वेफर्स की भौतिक तस्वीरः
GaN-on-Si वेफर्स का उपयोगः
1प्रकाश व्यवस्था: GaN-on-Si सब्सट्रेट का उपयोग सामान्य प्रकाश व्यवस्था, ऑटोमोबाइल प्रकाश व्यवस्था,डिस्प्ले के लिए बैकलाइटिंगGaN एलईडी ऊर्जा कुशल और लंबे समय तक चलने वाले होते हैं।
2पावर इलेक्ट्रॉनिक्स: GaN-on-Si सब्सट्रेट का उपयोग उच्च इलेक्ट्रॉन गतिशीलता ट्रांजिस्टर (HEMT) और Schottky डायोड जैसे पावर इलेक्ट्रॉनिक उपकरणों के उत्पादन में किया जाता है।इन उपकरणों को बिजली की आपूर्ति में नियोजित किया जाता है, इन्वर्टर और कन्वर्टर अपनी उच्च दक्षता और तेज स्विचिंग गति के कारण।
3वायरलेस कम्युनिकेशन: रडार सिस्टम, उपग्रह संचार,और बेस स्टेशनगाएन आरएफ उपकरण उच्च शक्ति घनत्व और दक्षता प्रदान करते हैं।
4ऑटोमोटिवः ऑटोमोटिव उद्योग में इनबोर्ड चार्जर, डीसी-डीसी कन्वर्टर्स और मोटर ड्राइव जैसे अनुप्रयोगों के लिए गैएन-ऑन-सीआई सब्सट्रेट का उपयोग तेजी से किया जा रहा है क्योंकि उनकी उच्च शक्ति घनत्व है,दक्षता और विश्वसनीयता।
5सौर ऊर्जा: सौर कोशिकाओं के उत्पादन में GaN-on-Si सब्सट्रेट का उपयोग किया जा सकता है।जहां उनकी उच्च दक्षता और विकिरण क्षति के प्रतिरोध अंतरिक्ष अनुप्रयोगों और केंद्रित फोटोवोल्टिक के लिए फायदेमंद हो सकते हैं.
6सेंसर: गैस सेंसर, यूवी सेंसर और दबाव सेंसर सहित विभिन्न अनुप्रयोगों के लिए सेंसर के विकास में गैएन-ऑन-सी सब्सट्रेट का उपयोग किया जा सकता है।उनकी उच्च संवेदनशीलता और स्थिरता के कारण.
7बायोमेडिकल: GaN-on-Si सब्सट्रेट में उनकी जैव संगतता, स्थिरता,और कठोर वातावरण में काम करने की क्षमता.
8उपभोक्ता इलेक्ट्रॉनिक्स: उपभोक्ता इलेक्ट्रॉनिक्स में वायरलेस चार्जिंग, पावर एडाप्टर,और उच्च आवृत्ति सर्किट उनके उच्च दक्षता और कॉम्पैक्ट आकार के कारण.
GaN-on-Si वेफर्स का अनुप्रयोग चित्रः
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: सिलिकॉन पर गा एन की प्रक्रिया क्या है?
उत्तर: 3 डी स्टैकिंग तकनीक। पृथक्करण पर, सिलिकॉन दाता वेफर एक कमजोर क्रिस्टल विमान के साथ फट जाता है और इस प्रकार GaN वेफर पर सिलिकॉन चैनल सामग्री की एक पतली परत छोड़ देता है।इस सिलिकॉन चैनल को फिर GaN वेफर पर सिलिकॉन PMOS ट्रांजिस्टर में संसाधित किया जाता है.
2प्रश्न: सिलिकॉन की तुलना में गैलियम नाइट्राइड के क्या फायदे हैं?
एः गैलियम नाइट्राइड (GaN) एक बहुत कठिन, यांत्रिक रूप से स्थिर, द्विआधारी III/V प्रत्यक्ष बैंडगैप अर्धचालक है।उच्च ताप चालकता और कम ऑन प्रतिरोध, GaN पर आधारित पावर डिवाइस सिलिकॉन आधारित उपकरणों से काफी बेहतर प्रदर्शन करते हैं।
