5×5 मिमी 10×10 मिमी SiC वेफर 4H-P 6H-P 3C-N प्रकार उत्पादन ग्रेड अनुसंधान ग्रेड डमी ग्रेड
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
विस्तार जानकारी |
|||
| प्रकार: | 4H/6H-P 3C-N | टीटीवी/धनुष/ताना: | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm |
|---|---|---|---|
| ग्रेड: | उत्पादन/अनुसंधान/डमी | व्यास: | 5*5मिमी±0.2मिमी और 10*10मिमी±0.2मिमी |
| मोटाई: | 350μm±25μm | वेफर ओरिएंटेशन: | अक्ष से दूर: 4H/6H-P के लिए �112�0� ± 0.5° की ओर 2.0°-4.0°, अक्ष पर: 3C-N के लिए 〈111〉 ± 0.5° |
| प्रतिरोधकता: | 4H/6H-P ≤0.1 Ωcm 3C-N ≤0.8 mΩ•cm | एज एक्सक्लूज़न: | 3 मिमी |
| प्रमुखता देना: | 3C-N SiC वेफर,4H-P SiC वेफर,6H-P SiC वेफर |
||
उत्पाद विवरण
5×5 मिमी 10×10 मिमी SiC वेफर 4H-P 6H-P 3C-N प्रकार उत्पादन ग्रेड अनुसंधान ग्रेड डमी ग्रेड
5×5 मिमी और 10×10 मिमी के सीआईसी वेफर का वर्णनः
5×5mm और 10×10mm सिलिकॉन कार्बाइड (SiC) वेफर्स छोटे आकार के सब्सट्रेट हैं जो विभिन्न अर्धचालक अनुप्रयोगों में महत्वपूर्ण भूमिका निभाते हैं।आमतौर पर कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है जहां स्थान सीमित हैये सीआईसी वेफर इलेक्ट्रॉनिक उपकरणों, पावर इलेक्ट्रॉनिक्स, ऑप्टोइलेक्ट्रॉनिक्स और सेंसर के निर्माण में आवश्यक घटक हैं।उनके विशिष्ट आकार स्थान की सीमाओं के संदर्भ में विभिन्न आवश्यकताओं को पूरा करते हैं, प्रयोग की जरूरतों, और उत्पादन स्केलेबिलिटी।और निर्माता इन सीआईसी वेफर्स का लाभ उठाते हैं अत्याधुनिक प्रौद्योगिकियों को विकसित करने और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए सिलिकॉन कार्बाइड के अद्वितीय गुणों का पता लगाने के लिए.
5×5 मिमी और 10×10 मिमी सीआईसी वेफर के अक्षरः
4H-P प्रकार SiC:
उच्च इलेक्ट्रॉन गतिशीलता।
उच्च शक्ति और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त।
उत्कृष्ट थर्मल चालकता
उच्च तापमान के संचालन के लिए आदर्श।
6H-P प्रकार SiC:
अच्छी यांत्रिक शक्ति।
उच्च ताप प्रवाहकता।
उच्च शक्ति और उच्च तापमान अनुप्रयोगों में प्रयोग किया जाता है।
कठोर वातावरण इलेक्ट्रॉनिक्स के लिए उपयुक्त है।
3C-N प्रकार SiC:
इलेक्ट्रॉनिक्स और ऑप्टोइलेक्ट्रॉनिक्स के लिए बहुमुखी।
सिलिकॉन प्रौद्योगिकी के साथ संगत।
एकीकृत सर्किट के लिए उपयुक्त।
व्यापक बैंडगैप इलेक्ट्रॉनिक्स के लिए अवसर प्रदान करता है
5×5mm और 10×10mm SiC वेफर का रूपः
| ग्रेड | उत्पादन ग्रेड (पी ग्रेड) |
अनुसंधान ग्रेड (आर ग्रेड) |
डमी ग्रेड (डी ग्रेड) |
|
| प्राथमिक फ्लैट ओरिएंटेशन | 4H/6H-P | {10-10} ±5.0° | ||
| 3C-N | {1-10} ±5.0° | |||
| प्राथमिक फ्लैट लंबाई | 15.9 मिमी ±1.7 मिमी | |||
| माध्यमिक समतल लंबाई | 8.0 मिमी ±1.7 मिमी | |||
| माध्यमिक फ्लैट ओरिएंटेशन | सिलिकॉन ऊपर की ओर मुड़ा हुआः प्राइम फ्लैट से 90° सीडब्ल्यू ±5.0° | |||
| कड़वाहट | पोलिश Ra≤1 nm CMP Ra≤0.2 nm |
|||
| किनारे के दरारें उच्च तीव्रता वाली रोशनी से |
कोई नहीं | 1 अनुमत है, ≤1 मिमी | ||
| हेक्स प्लेट उच्च तीव्रता वाली रोशनी से |
संचयी क्षेत्रफल ≤1 % | संचयी क्षेत्रफल≤3 % | ||
| बहुप्रकार क्षेत्र उच्च तीव्रता वाली रोशनी से |
कोई नहीं | संचयी क्षेत्रफल≤2 % | संचयी क्षेत्रफल ≤ 5% | |
| सिलिकॉन सतह खरोंच उच्च तीव्रता वाली रोशनी से |
1×वेफर पर 3 खरोंच व्यास संचयी लंबाई |
1×वेफर पर 5 खरोंच व्यास संचयी लंबाई |
8 खरोंच 1 × वेफर व्यास के लिए संचयी लंबाई |
|
| एज चिप्स हाई तीव्रता के अनुसार प्रकाश प्रकाश |
कोई नहीं | 3 अनुमति दी, ≤0.5 मिमी प्रत्येक | 5 अनुमति दी, ≤ 1 मिमी प्रत्येक | |
| सिलिकॉन सतह दूषित उच्च तीव्रता से |
कोई नहीं | |||
| पैकेजिंग | मल्टी-वेफर कैसेट या सिंगल-वेफर कंटेनर | |||

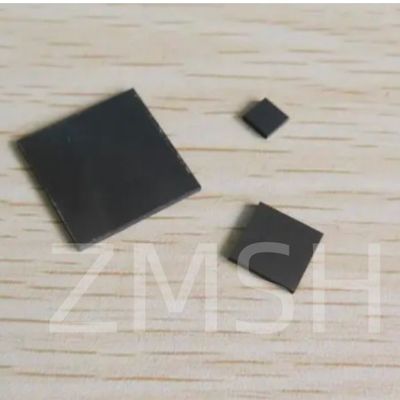

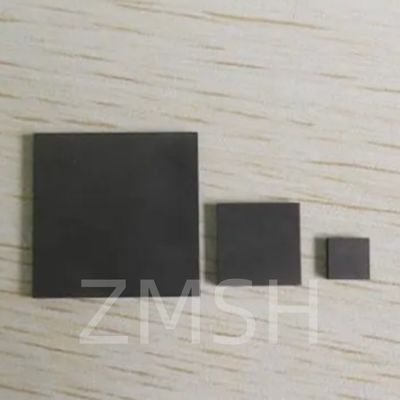

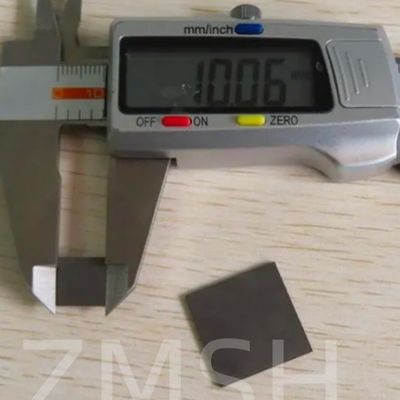

5×5mm और 10×10mm SiC वेफर की भौतिक तस्वीरः
5×5mm और 10×10mm SiC वेफर का अनुप्रयोग:
4H-P प्रकार SiC:
उच्च-शक्ति इलेक्ट्रॉनिक्स: पावर डायोड, एमओएसएफईटी और उच्च-वोल्टेज रेक्टिफायर में उपयोग किया जाता है।
आरएफ और माइक्रोवेव उपकरण: उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त।
उच्च तापमान वाले वातावरणः एयरोस्पेस और ऑटोमोटिव सिस्टम के लिए आदर्श।
6H-P प्रकार SiC:
पावर इलेक्ट्रॉनिक्स: उच्च शक्ति अनुप्रयोगों के लिए शॉटकी डायोड, पावर एमओएसएफईटी और थाइरिस्टर्स में उपयोग किया जाता है।
उच्च तापमान इलेक्ट्रॉनिक्स: कठोर वातावरण इलेक्ट्रॉनिक्स के लिए उपयुक्त है।
3C-N प्रकार SiC:
एकीकृत सर्किट: सिलिकॉन प्रौद्योगिकी के साथ संगतता के कारण आईसी और एमईएमएस के लिए आदर्श।
ऑप्टोइलेक्ट्रॉनिक्स: एलईडी, फोटोडेटेक्टर और सेंसर में उपयोग किया जाता है।
बायोमेडिकल सेंसरः विभिन्न सेंसर अनुप्रयोगों के लिए बायोमेडिकल उपकरणों में लागू होते हैं।

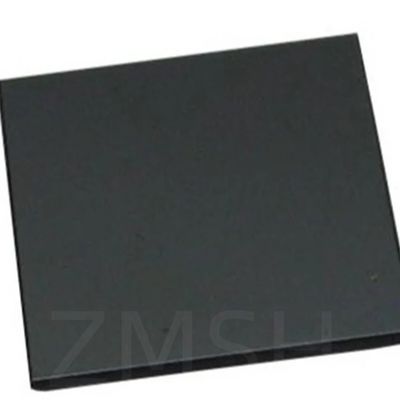

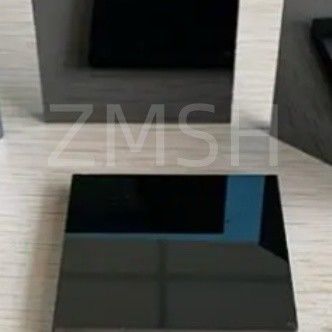

आवेदन5×5mm और 10×10mm SiC वेफर की तस्वीरेंः
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: 3सी और 4एच-सीसी में क्या अंतर है?
उत्तरःआम तौर पर 3C-SiC को निम्न तापमान स्थिर बहुप्रकार के रूप में जाना जाता है जबकि 4H और 6H-SiC को उच्च तापमान स्थिर बहुप्रकार के रूप में जाना जाता है।जो अपेक्षाकृत उच्च तापमान की जरूरत है और epitaxial परत के दोषों की मात्रा Cl/Si अनुपात के साथ सहसंबंधित हैं.
