एसआईसी वर्ग सब्सट्रेट 5×5 10×10 350um अक्ष से बाहरः 2.0°-4.0°प्रोडक्शन ग्रेड

एसआईसी वर्ग सब्सट्रेट का सार

सिलिकॉन कार्बाइड (SiC) वर्ग सब्सट्रेट उन्नत अर्धचालक उपकरणों में महत्वपूर्ण सामग्री हैं, विशेष रूप से उच्च शक्ति और उच्च आवृत्ति अनुप्रयोगों में।उच्च ब्रेकडाउन वोल्टेज, और व्यापक बैंडगैप इसे अगली पीढ़ी के पावर इलेक्ट्रॉनिक्स के लिए आदर्श विकल्प बनाते हैं, विशेष रूप से कठोर वातावरण में।इन सब्सट्रेटों का वर्ग आकार उपकरण निर्माण में कुशल उपयोग की सुविधा देता है और विभिन्न प्रसंस्करण उपकरणों के साथ संगतता सुनिश्चित करता हैइसके अतिरिक्त, माइक्रोपाइप और विस्थापन जैसे दोषों को कम करके एपिटाक्सियल परत की गुणवत्ता में सुधार के लिए 2.0° से 4.0° तक के एक्सिस-आउट कोणों वाले SiC सब्सट्रेट का व्यापक रूप से उपयोग किया जाता है।ये सब्सट्रेट उच्च प्रदर्शन वाले डायोड के विकास में भी महत्वपूर्ण भूमिका निभाते हैं, ट्रांजिस्टर और अन्य इलेक्ट्रॉनिक घटक जहां उच्च दक्षता और विश्वसनीयता सर्वोपरि है।SiC वर्ग सब्सट्रेट इलेक्ट्रिक वाहनों जैसे क्षेत्रों में आशाजनक समाधान प्रदान करते हैंमौजूदा शोध लागतों को कम करने और सामग्री के प्रदर्शन को बढ़ाने के लिए सीआईसी सब्सट्रेट के उत्पादन को अनुकूलित करने पर केंद्रित है।यह सारांश सीआईसी वर्ग सब्सट्रेट के महत्व को रेखांकित करता है और आधुनिक अर्धचालक प्रौद्योगिकियों को आगे बढ़ाने में उनकी भूमिका पर प्रकाश डालता है.

एसआईसी वर्ग सब्सट्रेट के गुण

सिलिकॉन कार्बाइड (SiC) वर्ग सब्सट्रेट के गुण अर्धचालक अनुप्रयोगों में इसके प्रदर्शन के लिए महत्वपूर्ण हैं। प्रमुख गुणों में शामिल हैंः

1. वाइड बैंडगैप (3.26 eV): SiC में सिलिकॉन की तुलना में बहुत व्यापक बैंडगैप है, जिससे यह प्रदर्शन को खराब किए बिना उच्च तापमान, वोल्टेज और आवृत्तियों पर काम कर सकता है।

2. उच्च ताप चालकता (3.7 W/cm·K): सीआईसी की उत्कृष्ट ताप चालकता प्रभावी ताप अपव्यय को सक्षम करती है, जिससे यह उच्च-शक्ति अनुप्रयोगों के लिए आदर्श हो जाता है।

3. उच्च विखंडन विद्युत क्षेत्र (3 एमवी/सेमी): SiC सिलिकॉन की तुलना में अधिक विद्युत क्षेत्रों का सामना कर सकता है, जो उच्च वोल्टेज उपकरणों के लिए महत्वपूर्ण है, टूटने के जोखिम को कम करता है और दक्षता में सुधार करता है।

4. उच्च इलेक्ट्रॉन गतिशीलता (950 cm2/V·s): सिलिकॉन से थोड़ा कम होने के बावजूद, SiC अभी भी इलेक्ट्रॉनों की अच्छी गतिशीलता प्रदान करता है, जिससे इलेक्ट्रॉनिक उपकरणों में तेज स्विचिंग गति संभव होती है।

5. यांत्रिक कठोरता: सीआईसी एक अत्यंत कठोर सामग्री है जिसका मोहस कठोरता लगभग 9 है।5, इसे पहनने के लिए अत्यधिक प्रतिरोधी और चरम परिस्थितियों में संरचनात्मक अखंडता बनाए रखने में सक्षम बनाता है।

6. रासायनिक स्थिरता: SiC रासायनिक रूप से निष्क्रिय है, ऑक्सीकरण और संक्षारण के प्रतिरोधी है, जिससे यह कठोर रासायनिक और पर्यावरणीय परिस्थितियों के लिए उपयुक्त है।

7. अक्ष के बाहर कोण: कई सीआईसी सब्सट्रेट में क्रिस्टल संरचना में माइक्रोपाइप और विस्थापन जैसे दोषों को कम करते हुए, एपिटेक्सियल परत के विकास में सुधार के लिए एक ऑफ-अक्ष कटौती (जैसे, 2.0°-4.0°) होती है।

8. कम दोष घनत्व: उच्च गुणवत्ता वाले SiC सब्सट्रेट में क्रिस्टल दोषों का घनत्व कम होता है, जिससे इलेक्ट्रॉनिक उपकरणों का प्रदर्शन और विश्वसनीयता बढ़ जाती है।

ये गुण SiC वर्ग सब्सट्रेट को पावर इलेक्ट्रॉनिक्स, इलेक्ट्रिक वाहनों, दूरसंचार और नवीकरणीय ऊर्जा प्रणालियों में अनुप्रयोगों के लिए आदर्श बनाते हैं।जहां उच्च दक्षता और स्थायित्व आवश्यक है.

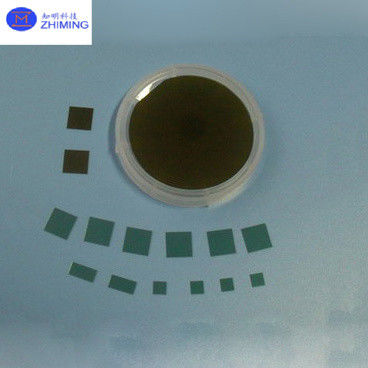

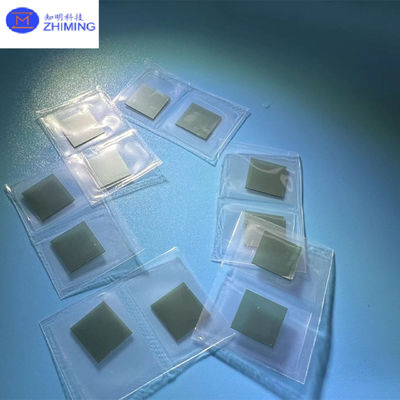

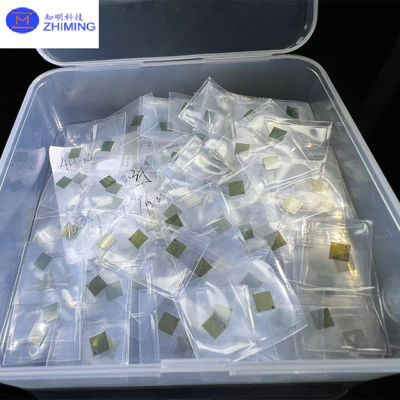

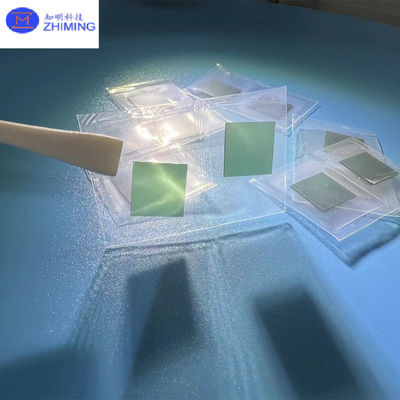

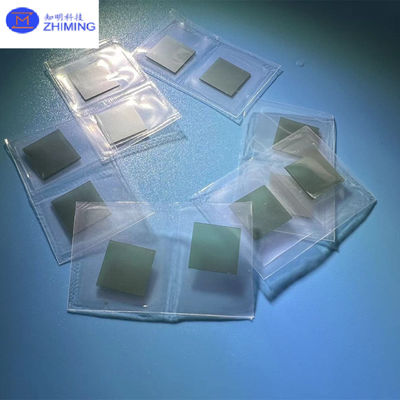

एसआईसी वर्ग सब्सट्रेट की वास्तविक तस्वीरें

एसआईसी स्क्वायर सब्सट्रेट के वास्तविक अनुप्रयोग

सिलिकॉन कार्बाइड (SiC) वर्ग सब्सट्रेट ने विभिन्न उच्च तकनीक उद्योगों में वास्तविक दुनिया के अनुप्रयोगों को पाया है, मुख्य रूप से उनके असाधारण थर्मल, विद्युत और यांत्रिक गुणों के कारण।कुछ प्रमुख अनुप्रयोगों में शामिल हैं:

1.पावर इलेक्ट्रॉनिक्स:

• उच्च शक्ति वाले उपकरण:सीआईसी वर्ग सब्सट्रेट का उपयोग उच्च शक्ति वाले उपकरणों जैसे एमओएसएफईटी, आईजीबीटी और शॉटकी डायोड के निर्माण में किया जाता है। ये उपकरण बिजली रूपांतरण और प्रबंधन प्रणालियों में आवश्यक हैं,विशेष रूप से उन क्षेत्रों में जहां उच्च दक्षता, विश्वसनीयता और प्रदर्शन महत्वपूर्ण हैं, जैसे कि औद्योगिक बिजली आपूर्ति और सौर इन्वर्टर में।
• विद्युत वाहन (ईवी):SiC आधारित पावर इलेक्ट्रॉनिक्स को इलेक्ट्रिक वाहन (EV) ड्राइव सिस्टम में तेजी से अपनाया जा रहा है, जिसमें ऑनबोर्ड चार्जर, इन्वर्टर और पावरट्रेन घटक शामिल हैं।बेहतर दक्षता और कम गर्मी उत्पादन से हल्का, अधिक कॉम्पैक्ट सिस्टम बेहतर ऊर्जा उपयोग के साथ।

2.नवीकरणीय ऊर्जाः

• सौर इन्वर्टर:सीआईसी सब्सट्रेट सौर इन्वर्टर्स के प्रदर्शन में सुधार करते हैं, जिससे डीसी से एसी में अधिक कुशल ऊर्जा रूपांतरण संभव हो जाता है, जो सौर ऊर्जा प्रणालियों के उत्पादन को अनुकूलित करने के लिए महत्वपूर्ण है।
• पवन टरबाइन:सीआईसी आधारित पावर मॉड्यूल का उपयोग पवन टरबाइन में बिजली रूपांतरण को प्रबंधित करने के लिए किया जाता है, जिससे उच्च तनाव की स्थिति में भी कुशल और विश्वसनीय संचालन सुनिश्चित होता है।

3.दूरसंचार:

• 5जी बुनियादी ढांचाःसीआईसी सब्सट्रेट का उपयोग उच्च आवृत्ति, उच्च शक्ति वाले आरएफ उपकरणों में किया जाता है जो 5जी नेटवर्क की तैनाती का समर्थन करते हैं।उच्च आवृत्तियों को बिना महत्वपूर्ण हानि के संभालने की उनकी क्षमता उन्हें अगली पीढ़ी की संचार प्रणालियों के लिए आदर्श बनाती है.

4.एयरोस्पेस और रक्षा:

• रडार प्रणाली:सीआईसी सब्सट्रेट का उपयोग उन्नत रडार प्रणालियों में किया जाता है, जहां उच्च आवृत्ति संचालन और शक्ति प्रबंधन क्षमताएं महत्वपूर्ण हैं।सामग्री की मजबूती अत्यधिक तापमान और कठोर वातावरण में भी प्रदर्शन सुनिश्चित करती है.
• उपग्रह और अंतरिक्ष अनुप्रयोग:सीआईसी की थर्मल स्थिरता और विकिरण प्रतिरोध इसे उपग्रहों और अन्य अंतरिक्ष अनुप्रयोगों के लिए उपयुक्त बनाता है, जहां सामग्री चरम परिस्थितियों के अधीन होती है।

5.औद्योगिक अनुप्रयोग:

• मोटर ड्राइव:सीआईसी सब्सट्रेट औद्योगिक मशीनरी के लिए मोटर ड्राइव में एकीकृत होते हैं, जिससे दक्षता में सुधार होता है और ऊर्जा की खपत कम होती है, विशेष रूप से रोबोटिक्स और स्वचालन जैसे उच्च मांग वाले अनुप्रयोगों में।
• एचवीएसी प्रणालीःऊर्जा दक्षता बढ़ाने और परिचालन लागत को कम करने के लिए सीआईसी आधारित पावर इलेक्ट्रॉनिक्स का उपयोग एचवीएसी प्रणालियों में भी किया जाता है।

6.चिकित्सा उपकरण:

• इमेजिंग और डायग्नोस्टिक उपकरण:सीआईसी सब्सट्रेट उन्नत चिकित्सा इमेजिंग उपकरणों, जैसे एमआरआई मशीनों और सीटी स्कैनरों की उच्च-प्रदर्शन आवश्यकताओं में योगदान करते हैं, सटीक और कुशल बिजली प्रबंधन को सक्षम करते हैं।

7.रेल परिवहन:

• इलेक्ट्रिक ट्रेनें:सीआईसी प्रौद्योगिकी का उपयोग विद्युत ट्रेनों की कर्षण प्रणालियों में किया जाता है, जहां कॉम्पैक्ट, कुशल शक्ति प्रणालियों की आवश्यकता है जो उच्च भारों को संभाल सकती हैं।सीआईसी आधारित इन्वर्टर और कन्वर्टर्स अधिक ऊर्जा कुशल और तेज़ ट्रेनों में योगदान करते हैं.

ये अनुप्रयोग विभिन्न उद्योगों में उच्च-प्रदर्शन, ऊर्जा-कुशल समाधानों को सक्षम करने में SiC वर्ग सब्सट्रेट की बहुमुखी प्रतिभा और प्रभाव को प्रदर्शित करते हैं।

प्रश्न और उत्तर

प्रश्न: सीआईसी सब्सट्रेट क्या हैं?

A:सिलिकॉन कार्बाइड (SiC) के वेफर्स और सब्सट्रेट हैंसिलिकॉन कार्बाइड से बने अर्धचालक प्रौद्योगिकी में प्रयुक्त विशेष सामग्री, एक यौगिक है जो अपनी उच्च ताप चालकता, उत्कृष्ट यांत्रिक शक्ति और व्यापक बैंडगैप के लिए जाना जाता है।
