4H N प्रकार सेमी प्रकार SiC वेफर 6 इंच 12 इंच SiC वेफर SiC सब्सट्रेट ((0001) डबल साइड पॉलिश Ra≤1 एनएम अनुकूलन
उत्पाद विवरण:
| Place of Origin: | China |
| ब्रांड नाम: | ZMSH |
| Model Number: | Silicon Carbide |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| Payment Terms: | T/T |
|
विस्तार जानकारी |
|||
| प्रतिरोधकता: | उच्च/निम्न प्रतिरोधकता | प्रवाहकता: | उच्च/निम्न चालकता |
|---|---|---|---|
| सतह खत्म: | सिंगल/डबल साइड पॉलिश | टीटीवी: | ≤2um |
| सतह खुरदरापन: | ≤1.2nm | एज एक्सक्लूज़न: | ≤50um |
| समतलता: | लैम्ब्डा/10 | सामग्री: | सिलिकन कार्बाइड |
| प्रमुखता देना: | 6 इंच सिलिकॉन कार्बाइड वेफर,6 इंच का सिसिक वेफर,डबल साइड पॉलिश सिलिकॉन कार्बाइड वेफर |
||
उत्पाद विवरण
4 एच एन प्रकार अर्ध प्रकार सीआईसी वेफर 6 इंच ((0001) डबल साइड पॉलिश Ra≤1 एनएम अनुकूलन
12 इंच के SiC वेफर 4H N-प्रकार के Semi-प्रकार के SiC वेफर का विवरणः
12 इंच 6 इंच SiC वेफर सिलिकॉन कार्बाइड (SiC) वेफर और सब्सट्रेट सिलिकॉन कार्बाइड से बने अर्धचालक प्रौद्योगिकी में प्रयुक्त विशेष सामग्री हैं,एक यौगिक जो अपनी उच्च ताप चालकता के लिए जाना जाता है, उत्कृष्ट यांत्रिक शक्ति, और व्यापक बैंडगैप। असाधारण कठिन और हल्के, SiC वेफर्स और सब्सट्रेट उच्च शक्ति के निर्माण के लिए एक मजबूत आधार प्रदान करते हैं,उच्च आवृत्ति इलेक्ट्रॉनिक उपकरण, जैसे कि पावर इलेक्ट्रॉनिक्स और रेडियो फ्रीक्वेंसी घटक।
12 इंच के 6 इंच के सीआईसी वेफर 4 एच एन प्रकार के अर्ध प्रकार के सीआईसी वेफर का चरित्रः
1.12 इंच 6 इंच सीआईसी वेफरउच्च वोल्टेज प्रतिरोधः SiC वेफर में Si सामग्री की तुलना में 10 गुना से अधिक टूटने वाले क्षेत्र की ताकत होती है।यह कम प्रतिरोध और पतली बहाव परतों के माध्यम से उच्च ब्रेकडाउन वोल्टेज प्राप्त करने की अनुमति देता हैएक ही वोल्टेज प्रतिरोध के लिए, SiC वेफर पावर मॉड्यूल का ऑन-स्टेट प्रतिरोध/आकार केवल Si का 1/10 है, जिससे बिजली के नुकसान में काफी कमी आती है।
2.12 इंच 6 इंच सीआईसी वेफरउच्च आवृत्ति प्रतिरोधः सीआईसी वेफर में पूंछ धारा की घटना नहीं होती है, जिससे उपकरणों की स्विचिंग गति बढ़ जाती है। यह सिलिकॉन (सीआई) की तुलना में स्विचिंग गति में 3-10 गुना तेज है,इसे उच्च आवृत्तियों और तेज स्विचिंग गति के लिए उपयुक्त बनाना.
3.12 इंच 6 इंच सीआईसी वेफरउच्च तापमान प्रतिरोधः SiC वेफर की बैंडगैप चौड़ाई Si की तुलना में तीन गुना है, जिसके परिणामस्वरूप मजबूत चालकता है। थर्मल चालकता सिलिकॉन की तुलना में 4-5 गुना है,और इलेक्ट्रॉन संतृप्ति गति है 2-3 बार कि Si की, जो काम करने की आवृत्ति में 10 गुना वृद्धि करने की अनुमति देता है। उच्च पिघलने बिंदु (2830°C, 1410°C पर Si की तुलना में लगभग दोगुना),वर्तमान लीक को कम करते हुए सीआईसी वेफर उपकरणों से परिचालन तापमान में काफी सुधार होता है.
12 इंच 6 इंच SiC वेफर का रूप 4H N प्रकार का Semi प्रकार का SiC वेफर:
| ग्रेड | शून्य एमपीडी ग्रेड | उत्पादन ग्रेड | अनुसंधान ग्रेड | डमी ग्रेड | |
| व्यास | 150.0 मिमी +/- 0.2 मिमी 300±25 | ||||
| मोटाई |
4H-SI के लिए 500 um +/- 25 um 1000±50um |
||||
| वेफर अभिविन्यास |
अक्ष परः <0001> +/- 0.5 डिग्री 4H-SI के लिए |
||||
| माइक्रोपाइप घनत्व (एमपीडी) | 1 सेमी-2 | 5 सेमी-2 | 15 सेमी-2 | 30 सेमी-2 | |
|
विद्युत प्रतिरोध |
4H-N | 0.015~0.025 | |||
| 4H-SI | >1E5 | (90%) >1E5 | |||
| डोपिंग एकाग्रता |
एन प्रकारः ~ 1E18/cm3 |
||||
| प्राथमिक फ्लैट (एन प्रकार) | {10-10} +/- 5.0 डिग्री | ||||
| प्राथमिक फ्लैट लंबाई (एन प्रकार) | 47.5 मिमी +/- 2.0 मिमी | ||||
| नाच (अर्ध-अछूता प्रकार) | नाच | ||||
| किनारे का बहिष्करण | 3 मिमी | ||||
| टीटीवी/बॉव/वार्प | 15um /40um /60um | ||||
| सतह की कठोरता | पोलिश रा 1 एनएम | ||||
| सीएमपी रा 0.5 एनएम | |||||
| उच्च तीव्रता प्रकाश से दरारें | कोई नहीं | कोई नहीं | 1 अनुमति, 2 मिमी | कुल लंबाई 10 मिमी, एकल लंबाई 2 मिमी | |
| उच्च तीव्रता प्रकाश द्वारा हेक्स प्लेट* | संचयी क्षेत्रफल 0.05 % | संचयी क्षेत्रफल 0.05 % | संचयी क्षेत्रफल 0.05 % | संचयी क्षेत्रफल 0.1 % | |
| उच्च तीव्रता प्रकाश के अनुसार बहुप्रकार क्षेत्र* | कोई नहीं | कोई नहीं | संचयी क्षेत्रफल 2% | संचयी क्षेत्रफल 5% | |
| उच्च तीव्रता वाले प्रकाश से खरोंच** | 3 खरोंच 1 x वेफर व्यास संचयी लंबाई के लिए | 3 खरोंच 1 x वेफर व्यास संचयी लंबाई के लिए | 5 खरोंच 1 x वेफर व्यास संचयी लंबाई | 5 खरोंच 1 x वेफर व्यास संचयी लंबाई | |
| एज चिप | कोई नहीं | कोई नहीं | 3 अनुमति दी, 0.5 मिमी प्रत्येक | 5 अनुमति, 1 मिमी प्रत्येक | |
| उच्च तीव्रता वाली रोशनी से प्रदूषण | कोई नहीं | ||||

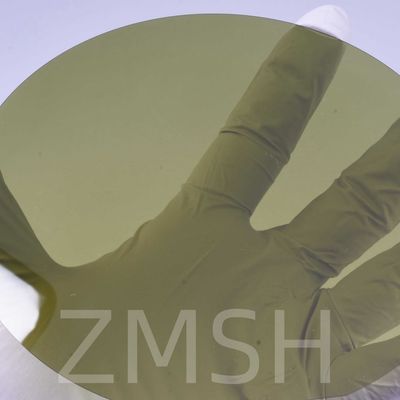

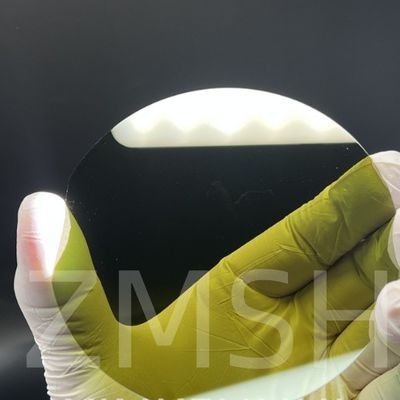

12 इंच का 6 इंच का SiC वेफर 4H N प्रकार का Semi प्रकार का SiC वेफर:
12 इंच 6 इंच 4 एच एन प्रकार के अर्ध प्रकार के सीआईसी वेफर का अनुप्रयोगः
• गा एन एपिटेक्सी डिवाइस
• ऑप्टोइलेक्ट्रॉनिक उपकरण
• उच्च आवृत्ति उपकरण
• उच्च शक्ति वाला उपकरण
• उच्च तापमान उपकरण
• प्रकाश उत्सर्जक डायोड

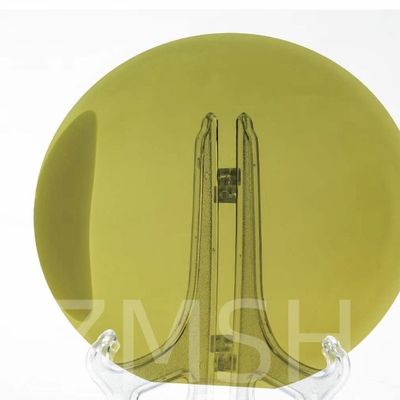

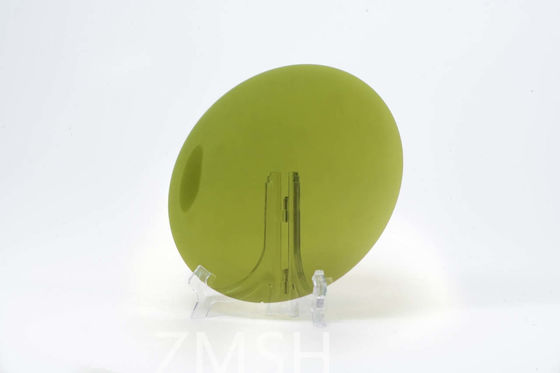

आवेदन 12 इंच 6 इंच 4 एच एन प्रकार के अर्ध प्रकार के सीआईसी वेफर का चित्रः
अनुकूलन:
हमारी उत्पाद अनुकूलन सेवाएं आपको अपनी विशिष्ट आवश्यकताओं के अनुसार सिलिकॉन कार्बाइड वेफर को अनुकूलित करने की अनुमति देती हैं।हम आपके प्रवाहकता आवश्यकताओं को पूरा करने के लिए सिलिकॉन कार्बाइड परत को समायोजित कर सकते हैं और एक कार्बाइड सिलिकॉन वेफर प्रदान कर सकते हैं जो आपके सटीक विनिर्देशों को पूरा करता हैहमारे उत्पाद अनुकूलन सेवाओं के बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें।
प्रश्न और उत्तर:
प्रश्न: सीआईसी वेफर्स का आकार क्या है?
A:हमारे मानक वेफर व्यास आकार में 25.4 मिमी (1 इंच) से 300 मिमी (11.8 इंच) तक होते हैं;वेफर्स को विभिन्न मोटाई और दिशाओं में पॉलिश या अनपॉलिश पक्षों के साथ निर्मित किया जा सकता है और इसमें डोपेंट शामिल हो सकते हैं
प्रश्न: क्यों?SiCमहंगा वेफर्स?
एःSiC के उत्पादन के लिए सुब्लीमेशन प्रक्रिया में 2,200 डिग्री सेल्सियस तक पहुंचने के लिए महत्वपूर्ण ऊर्जा की आवश्यकता होती है, जबकि अंतिम उपयोग करने योग्य बुल की लंबाई 25 मिमी से अधिक नहीं है और विकास समय बहुत लंबा है
प्रश्न:सीआईसी वेफर कैसे बनाया जाता है? उत्तर: इस प्रक्रिया में कच्चे माल जैसे कि सिलिका रेत को शुद्ध सिलिकॉन में परिवर्तित करना शामिल है।क्रिस्टल को पतले टुकड़ों में काटना, फ्लैट डिस्क, और अर्धचालक उपकरणों में उपयोग के लिए वेफर्स की सफाई और तैयारी।
