कॉपर-प्लेटेड मोनोक्रिस्टलीय सिलिकॉन वेफर

उच्च आसंजन, उत्कृष्ट चालकता और अनुकूलन योग्य धातुकरण समाधान

उत्पाद का अवलोकन

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesमोनोक्रिस्टलीय सिलिकॉन के उत्कृष्ट यांत्रिक और विद्युत गुणों को तांबे के उत्कृष्ट विद्युत चालकता, ताप चालकता और सोल्डरेबिलिटी के साथ जोड़कर,इस उत्पाद का व्यापक रूप से अर्धचालक पैकेजिंग में प्रयोग किया जाता है, एमईएमएस निर्माण, सेंसर, पावर डिवाइस, वेफर स्तर पर इंटरकनेक्शन और आर एंड डी अनुप्रयोग।

हम लचीले अनुकूलन विकल्प प्रदान करते हैं जिसमें एकल पक्षीय तांबे की चढ़ाई, दोतरफा तांबे की चढ़ाई, स्थानीय तांबे की चढ़ाई,और प्रोटोटाइप विकास और मात्रा उत्पादन दोनों आवश्यकताओं को पूरा करने के लिए अनुकूलित वेफर विनिर्देशों.

प्रमुख विशेषताएं

उत्कृष्ट विद्युत और ताप चालकता

तांबे की परत उत्कृष्ट विद्युत और तापीय प्रदर्शन प्रदान करती है, उन्नत इलेक्ट्रॉनिक अनुप्रयोगों में संकेत संचरण, वर्तमान ले जाने की क्षमता और गर्मी अपव्यय में सुधार करने में मदद करती है।

समान और घने तांबे की कोटिंग

नियंत्रित प्लेटिंग तकनीक के साथ, तांबे की परत समतल, कॉम्पैक्ट और वेफर सतह पर स्थिर है, जो डाउनस्ट्रीम विनिर्माण प्रक्रियाओं में बेहतर स्थिरता का समर्थन करती है।

सिलिकॉन सब्सट्रेट के लिए मजबूत आसंजन

अनुकूलित सतह तैयारी और इंटरफ़ेस उपचार के माध्यम से, तांबा कोटिंग मोनोक्रिस्टलीय सिलिकॉन वेफर के लिए मजबूत आसंजन प्राप्त करती है,काटने के दौरान छीलने या विघटन के जोखिम को कम करना, बंधन, मिलाप या पैकेजिंग।

विभिन्न पोस्ट प्रोसेसिंग चरणों के साथ संगत

यह उत्पाद बाद की प्रक्रियाओं जैसे कि फोटोलिथोग्राफी, उत्कीर्णन, टुकड़े, वेल्डिंग, बंधन और पैकेजिंग के लिए उपयुक्त है।इसे माइक्रोफैब्रिकेशन और डिवाइस इंटीग्रेशन के लिए एक विश्वसनीय आधार सामग्री बनाना.

विभिन्न अनुप्रयोगों के लिए अनुकूलन योग्य

हम ग्राहक की आवश्यकताओं के अनुसार कस्टम वेफर व्यास, मोटाई, क्रिस्टल अभिविन्यास, प्रतिरोध, चढ़ाना मोटाई और चढ़ाना क्षेत्र का समर्थन करते हैं।

विशिष्ट अनुप्रयोग

• अर्धचालक उपकरण धातुकरण
• विद्युत उपकरण के प्रवाहकीय और गर्मी फैलाने वाली परतें
• एमईएमएस निर्माण
• सेंसर इलेक्ट्रोड का निर्माण
• वेफर स्तर पैकेजिंग और इंटरकनेक्शन
• सतह इंजीनियरिंग और प्रयोगशाला अनुसंधान
• इलेक्ट्रॉनिक सामग्री विकास

उपलब्ध विनिर्देश

कस्टम सेवाएं

विभिन्न विनिर्माण प्रक्रियाओं और उपकरण संरचनाओं की जरूरतों को पूरा करने के लिए, हम प्रदान करते हैंः

• कस्टम वेफर आयाम
• कस्टम तांबे की मोटाई
• एकल पक्षीय या दो पक्षीय आवरण
• पैटर्न या चुनिंदा तांबे की चढ़ाई
• छोटे बैच प्रोटोटाइप
• थोक उत्पादन का समर्थन

हमें क्यों चुनें?

हम सिलिकॉन आधारित सामग्री प्रसंस्करण और सतह धातुकरण समाधानों में विशेषज्ञ हैं। स्थिर प्रक्रिया नियंत्रण, सख्त गुणवत्ता मानकों और लचीली अनुकूलन क्षमताओं के साथ,हम ग्राहकों को अनुसंधान और औद्योगिक विनिर्माण दोनों वातावरणों में विश्वसनीय प्रदर्शन प्राप्त करने में मदद करते हैं.

चाहे आपको नमूना मूल्यांकन, पायलट उत्पादन, या बड़े पैमाने पर आपूर्ति की आवश्यकता हो, हम आपकी तकनीकी आवश्यकताओं के अनुरूप तांबा-प्लेटेड मोनोक्रिस्टलाइन सिलिकॉन वेफर समाधान प्रदान कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न ️ तांबा-प्लेटेड मोनोक्रिस्टलीय सिलिकॉन वेफर

1तांबे से ढकी मोनोक्रिस्टलीय सिलिकॉन वेफर क्या है?

एक तांबे-प्लेटेड मोनोक्रिस्टलाइन सिलिकॉन वेफर एक एकल क्रिस्टल सिलिकॉन सब्सट्रेट है जिसे सतह धातुकरण प्रक्रिया के माध्यम से तांबे की परत से लेपित किया गया है।यह मोनोक्रिस्टलाइन सिलिकॉन के उत्कृष्ट संरचनात्मक और विद्युत गुणों को तांबे के उच्च विद्युत और ताप चालकता के साथ जोड़ती है.

2कॉपर-प्लेट सिलिकॉन वेफर्स के मुख्य अनुप्रयोग क्या हैं?

इन वेफर्स का उपयोग आम तौर पर अर्धचालक पैकेजिंग, एमईएमएस निर्माण, सेंसर निर्माण, पावर डिवाइस संरचनाओं, वेफर-स्तर इंटरकनेक्शन, इलेक्ट्रोड तैयारी,और अनुसंधान अनुप्रयोग.

3क्या आप सिंगल साइड और डबल साइड कॉपर प्लेटिंग प्रदान करते हैं?

हाँ. हम आपके आवेदन की आवश्यकताओं के आधार पर एकल पक्षीय तांबे की चढ़ाई, डबल पक्षीय तांबे की चढ़ाई, और आंशिक या चुनिंदा तांबे की चढ़ाई प्रदान कर सकते हैं।

संबंधित उत्पाद

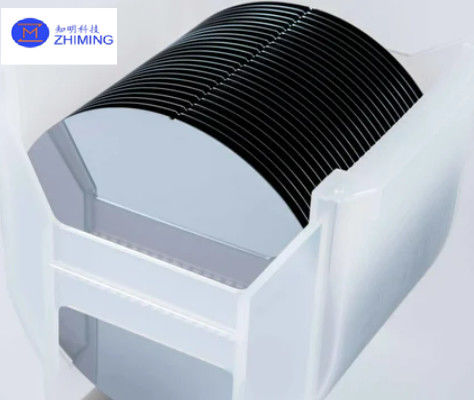

एलईडी प्रकाश व्यवस्था के लिए 2 इंच सिलिकॉन वेफर्स पी-प्रकार एन-प्रकार सीजेड वृद्धि विधि
