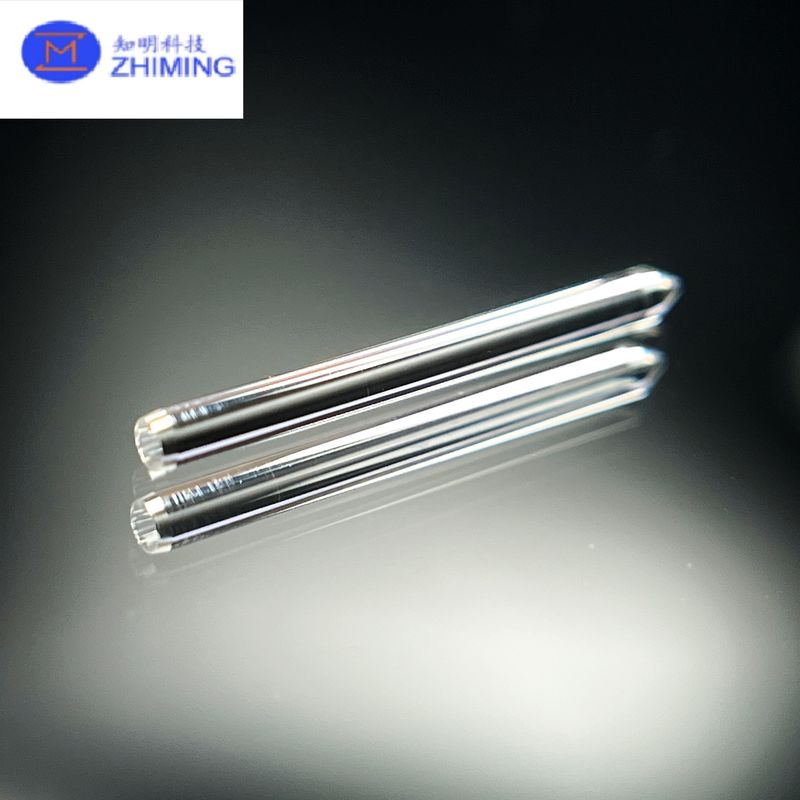

नीलम की छड़ी का परिचय

सफीर रॉड एक सटीक निर्मित, उच्च शुद्धता वाले एकल क्रिस्टल सफीर घटक है जो उन्नत ऑप्टिकल, यांत्रिक और वैज्ञानिक अनुप्रयोगों की मांग की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।एकल क्रिस्टल एल्यूमीनियम ऑक्साइड (Al2O3) से निर्मित, यह छड़ी असाधारण कठोरता, ऑप्टिकल पारदर्शिता, थर्मल स्थिरता, और पहनने, संक्षारण और उच्च दबाव के प्रतिरोध का प्रदर्शन करती है।

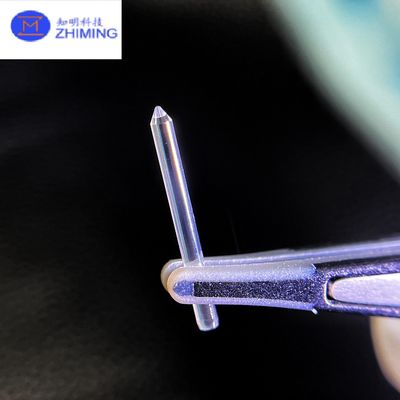

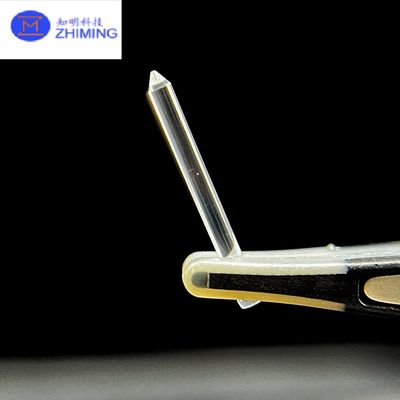

जो इस विशेष नीलमणि छड़ी को अलग करता है वह इसकी अनुकूलित ज्यामिति है,जिसमें एक बारीकी से कॉपर या शंकुआकार टिप शामिल है जो यह दर्शाता है कि इसे आला अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें आयामी सटीकता और अत्यधिक स्थायित्व दोनों की आवश्यकता होती हैहीरे (मोह 9) के बाद दूसरी कठोरता के साथ, उच्च तनाव वाले वातावरण में जहां विफलता एक विकल्प नहीं है, तो नीलम के छड़ों को अक्सर ग्लास या क्वार्ट्ज पर चुना जाता है।

इन छड़ों का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है जैसे एयरोस्पेस, अर्धचालक प्रसंस्करण, मेट्रोलॉजी, फोटोनिक्स, जैव चिकित्सा उपकरण, और उच्च तापमान प्रसंस्करण,जब चरम परिस्थितियों में निरंतर प्रदर्शन की आवश्यकता होती है.

उत्पादन का सिद्धांतसफीर रॉड का

नीलमणि की छड़ के निर्माण में उन्नत क्रिस्टल वृद्धि और सटीक मशीनिंग तकनीक शामिल है ताकि सटीक विनिर्देशों और दोष मुक्त सतहों को सुनिश्चित किया जा सके।रॉड उत्पादन के लिए नीलमणि क्रिस्टल उगाने के लिए दो सबसे आम तरीकों का उपयोग किया जाता है:

1किरोपोलोस (केवाई) विधि

KY विधि को बड़े, उच्च गुणवत्ता वाले थोक नीलमणि क्रिस्टल उगाने के लिए व्यापक रूप से अपनाया जाता है। इसमें एक उच्च तापमान भट्ठी के अंदर पिघले हुए एल्यूमीनियम ऑक्साइड (Al2O3) से धीरे-धीरे एक बीज क्रिस्टल निकालना शामिल है।प्रक्रिया को तापमान ढाल को विनियमित करने के लिए सावधानीपूर्वक नियंत्रित किया जाता है, खींचने की दर, और घूर्णन की गति, एक ऑप्टिक रूप से आइसोट्रोपिक और संरचनात्मक रूप से स्थिर नीलम के गोले का उत्पादन करते हैं। एक बार ठोस होने के बाद, नीलम के गोले को उन्मुख किया जाता है, काट दिया जाता है, और छड़ों में मशीनीकृत किया जाता है।

2एज-परिभाषित फिल्म-फीड ग्रोथ (ईएफजी) विधि

ईएफजी विधि नीलम की छड़ें, ट्यूबें और प्रोफाइल बनाने के लिए आदर्श है। इस तकनीक में, एक डाई (या शेपर) को पिघले हुए नीलम से भरे एक पिघल में डुबोया जाता है।पिघला हुआ पदार्थ कैपिलरी क्रिया से मोल्ड के माध्यम से ऊपर की ओर खींचा जाता है और एक ठोस छड़ी में क्रिस्टलीकृत हो जाता हैयह तंग आयामी सहिष्णुता और न्यूनतम पोस्ट-प्रोसेसिंग के साथ छड़ों के निरंतर उत्पादन की अनुमति देता है।

क्रिस्टल विकास के बाद,नीलमणि के छड़ों को हीरे के आरा का उपयोग करके लंबाई तक काटा जाता है और ऑप्टिकल-ग्रेड फिनिश और तेज या गोल टिप्स जैसी सटीक ज्यामितीय विशेषताओं को प्राप्त करने के लिए अल्ट्रा-फाइन घर्षणों का उपयोग करके पॉलिश किया जाता है, खांचे, या कदम संक्रमण।

नीलमणि की छड़ी की विशेषताएंसफीर रॉड का

-उच्च शक्ति, उच्च कठोरता, उच्च विरोधी घर्षण, उच्च विरोधी गर्मी, उच्च विरोधी संक्षारण विशेषताएं, और उच्च विरोधी प्लाज्मा विशेषताएं।

इन विशेषताओं के कारण, एकल क्रिस्टल नीलम का व्यापक रूप से सटीक यांत्रिक भागों के लिए उपयोग किया जाता है।

स्थिर विद्युतरोधक स्थिर, बहुत कम विद्युतरोधक हानि, अच्छा विद्युतरोधक।

एकल क्रिस्टल नीलम का उपयोग सुपर-उच्च आवृत्ति क्षेत्रों में सब्सट्रेट के लिए एक सामग्री के रूप में किया जाता है। इसका उपयोग एक इन्सुलेशन सामग्री और माइक्रोवेव विंडो के रूप में भी किया जाता है।एकल क्रिस्टल नीलम इलेक्ट्रॉनिक्स उद्योग में अपरिहार्य हो गया है.

- उत्कृष्ट प्रकाश संचरण।

एकल क्रिस्टल नीलम का उपयोग विभिन्न प्रकार के वैक्यूम उपकरण, प्रतिक्रिया भट्टियों में खिड़कियों, स्कैनर खिड़कियों,और ऑप्टिकल संचार के लिए टोपी इसके उत्कृष्ट यांत्रिक विशेषताओं और गर्मी प्रतिरोध के कारण.

-अच्छी ताप चालकता और उच्च गर्मी प्रतिरोध.

निम्न तापमान पर उत्कृष्ट ताप प्रवाहकता एकल क्रिस्टल नीलम को एक पारदर्शी सामग्री के रूप में कई विविध क्षेत्रों में उपयोग करने की अनुमति देती है जिसमें ताप प्रवाह और गर्मी विकिरण की आवश्यकता होती है।

नीलमणि की छड़ी का पैरामीटर

आवेदनसफीर रॉड का

नीलमणि अनुकूलित छड़ें भौतिक, थर्मल और ऑप्टिकल विशेषताओं के अपने अद्वितीय संयोजन के कारण विभिन्न प्रकार के अत्याधुनिक क्षेत्रों में तैनात की जाती हैंः

1अर्धचालक और इलेक्ट्रॉनिक्स

• अर्धचालक निर्माण में संरेखण पिन, वेफर धारक, या जांच टिप्स के रूप में उपयोग किया जाता है।
• उनकी निष्क्रियता और थर्मल प्रतिरोध के कारण जमाव और उत्कीर्णन कक्षों के अंदर संदर्भ छड़ या स्पेसर के रूप में कार्य करते हैं।

​

2वैज्ञानिक उपकरण

• तीखी नोक वाली नीलम की छड़ें ऑप्टिकल संरेखण उपकरण, स्पेक्ट्रोस्कोपी जांच, या टिप आधारित माप (जैसे परमाणु बल सूक्ष्मदर्शी में) के लिए आदर्श हैं।
• उच्च वैक्यूम प्रणालियों और आइसोलेशन और यांत्रिक समर्थन के लिए क्रायोजेनिक सेटअप में उपयोग किया जाता है।

​

3ऑप्टिकल सिस्टम

• ऑप्टिक रूप से पॉलिश सतहों वाले नीलम के छड़ों का उपयोग लेजर प्रणालियों में बीम गाइड, प्रकाश कंडक्ट या सुरक्षात्मक लेंस के रूप में किया जाता है।
• अपने व्यापक संचरण स्पेक्ट्रम (150 एनएम से 5500 एनएम) के कारण आईआर/यूवी ऑप्टिकल सिस्टम में घटक के रूप में कार्य करते हैं।

​

4बायोमेडिकल उपकरण

• जैव संगत और रासायनिक रूप से निष्क्रिय नीलम की छड़ों का उपयोग प्रत्यारोपित उपकरणों, सर्जिकल उपकरणों और एंडोस्कोपिक उपकरणों में किया जाता है।
• उनकी पारदर्शिता से मानव शरीर के अंदर ऑप्टिकल फाइबर सिस्टम या सेंसर के साथ एकीकरण संभव हो जाता है।

​

5एयरोस्पेस और रक्षा

• नीलम पत्थर की छड़ें विमानों, उपग्रहों और सैन्य-ग्रेड ऑप्टिकल प्रणालियों में संरचनात्मक और ऑप्टिकल घटकों के रूप में कार्य करती हैं क्योंकि उनकी मजबूती, कम वजन और विकिरण प्रतिरोध है।

​

6उच्च तापमान वाले वातावरण

• 1800 डिग्री सेल्सियस से ऊपर के तापमान और संक्षारक वातावरण का सामना करने की उनकी क्षमता उन्हें भट्टियों, थर्मल सेंसर और ऊर्जा अनुसंधान में उपयोग के लिए उपयुक्त बनाती है।

​

अक्सर पूछे जाने वाले प्रश्न (FAQ)सफीर रॉड का

प्रश्न 1: नीलमणि की छड़ें क्वार्ट्ज, कांच या सिरेमिक छड़ों से बेहतर क्यों हैं?
A1:नीलम के गुणों का एक अनूठा संयोजन हैः अत्यधिक कठोरता (मोह 9), यूवी से मध्य-आईआर तक उच्च ऑप्टिकल संचरण, उत्कृष्ट रासायनिक प्रतिरोध और उत्कृष्ट थर्मल चालकता।यह उन अनुप्रयोगों में क्वार्ट्ज और सिरेमिक से बेहतर है जहां ऑप्टिकल स्पष्टता और संरचनात्मक अखंडता दोनों की आवश्यकता होती है.

Q2: क्या नीलम की छड़ी को आकार, लंबाई या व्यास में अनुकूलित किया जा सकता है?

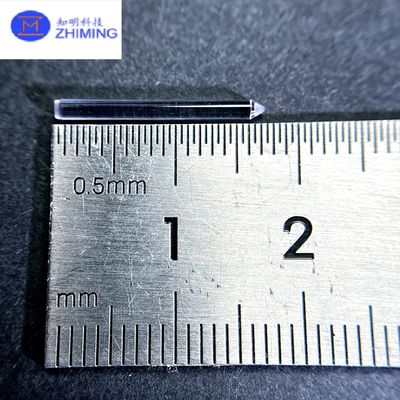

A2:हां. नीलमणि छड़ें बाहरी व्यास (आमतौर पर 0.3 मिमी से 20 मिमी), लंबाई (200 मिमी या अधिक तक) और अंत-पृष्ठ ज्यामिति (फ्लैट, गुंबद, शंकु, थ्रेडेड) के संदर्भ में अनुकूलित की जा सकती हैं। सतह खत्म,सहनशीलता, और अभिविन्यास (सी-प्लेन, ए-प्लेन, आर-प्लेन) को भी अनुकूलित किया जा सकता है।

प्रश्न 3: क्या नीलमणि की छड़ी को ऑप्टिकली पॉलिश किया जाता है या केवल यांत्रिक रूप से पीस दिया जाता है?
A3:आवेदन के आधार पर, छड़ें या तो यांत्रिक रूप से पीस या ऑप्टिक रूप से पॉलिश की जा सकती हैं।हम λ/10 से बेहतर सपाटता के साथ दो तरफा ऑप्टिकल पॉलिशिंग की सलाह देते हैं.

प्रश्न 4: नीलमणि की छड़ें किस प्रकार के वातावरण में काम कर सकती हैं?
A4:नीलम की छड़ें उच्च वैक्यूम, क्रायोजेनिक तापमान, संक्षारक एसिड और आधार, उच्च विकिरण क्षेत्र और 2000 डिग्री सेल्सियस तक के तापमान का सामना कर सकती हैं। वे चरम वातावरण के लिए आदर्श रूप से उपयुक्त हैं।

प्रश्न 5: क्या ये छड़ें अवरक्त या पराबैंगनी प्रणालियों के साथ संगत हैं?
A5:निश्चित रूप से। नीलम लगभग 150 एनएम (यूवी) से 5.5 माइक्रोन (मध्य-आईआर) तक तरंग दैर्ध्य प्रसारित करता है, जिससे यह आईआर और यूवी ऑप्टिकल दोनों प्रणालियों के लिए एक लोकप्रिय विकल्प बन जाता है।

प्रश्न 6: कस्टम नीलम की छड़ी बनाने में कितना समय लगता है?
A6:कस्टम रॉड के लिए मानक उत्पादन समय आमतौर पर जटिलता, मात्रा और परिष्करण आवश्यकताओं के आधार पर 2 से 4 सप्ताह होता है। रश सेवाएं उपलब्ध हो सकती हैं।

प्रश्न 7: आप किस प्रकार की सहिष्णुता प्राप्त कर सकते हैं?
A7:उच्च परिशुद्धता के अनुप्रयोगों के लिए ±0.01 मिमी की आयामी सहिष्णुता और सतह मोटापा <5 एनएम रा प्राप्त किया जा सकता है।

संबंधित उत्पाद

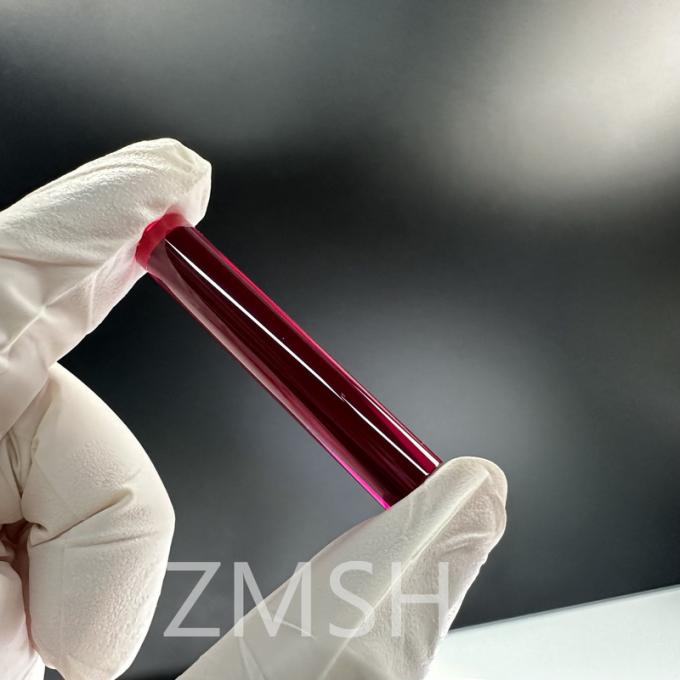

रूबी रॉड लेजर प्रौद्योगिकी सिंथेटिक नीलम से बने चिकित्सा उपकरण
