| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | नीलमणि ऑप्टिकल फाइबर |
| एमओक्यू: | 1 |
| कीमत: | by case |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

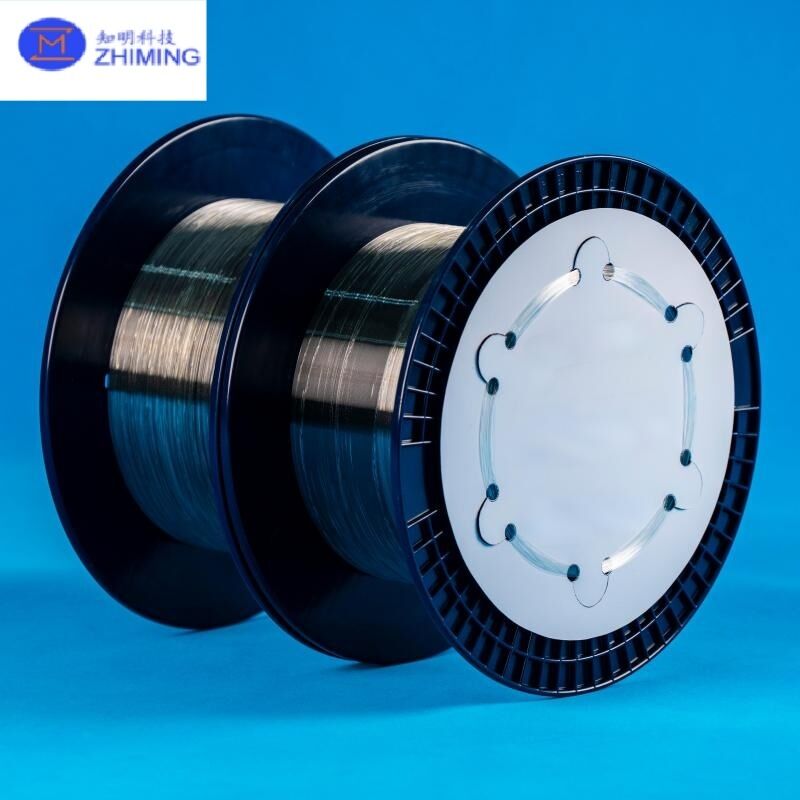

सफीर ऑप्टिकल फाइबर एकल क्रिस्टल एल्यूमीनियम ऑक्साइड (Al2O3) से बना एक उच्च प्रदर्शन ऑप्टिकल ट्रांसमिशन माध्यम है।नीलमणि के तंतुओं में असाधारण यांत्रिक शक्ति होती है, उत्कृष्ट थर्मल स्थिरता, और उच्च तापमान, उच्च दबाव, और मजबूत विकिरण जैसे कठोर वातावरण के लिए उत्कृष्ट प्रतिरोध।
अपने अनूठे भौतिक और ऑप्टिकल गुणों के कारण, नीलमणि फाइबर का व्यापक रूप से चरम स्थिति संवेदन, अवरक्त संचरण,और उच्च तापमान औद्योगिक निगरानी अनुप्रयोगों जहां पारंपरिक फाइबर विफल.
1अति-उच्च तापमान प्रतिरोध
नीलमणि के रेशों में पर्यावरण में काम कर सकते हैं1400°C (अल्पकालिक)और1000°C (दीर्घकालिक), जो उन्हें अत्यधिक ताप स्थितियों के लिए आदर्श बनाता है।
2उत्कृष्ट यांत्रिक शक्ति
एकल-क्रिस्टल संरचना कठोरता और पहनने के प्रतिरोध को बेहतर बनाती है, जिससे कठोर वातावरण में स्थायित्व सुनिश्चित होता है।
3व्यापक इन्फ्रारेड संचरण रेंज
ऑपरेटिंग तरंग दैर्ध्य सीमा आमतौर पर कवर करती है1300 एनएम से 2000 एनएम, इन्फ्रारेड सेंसिंग और स्पेक्ट्रोस्कोपी के लिए उपयुक्त है।
4. कम ट्रांसमिशन हानि
अनुकूलित संरचना ट्रांसमिशन हानि सुनिश्चित करती है ≤2 डीबी/एम @1550 एनएम, जो कुशल संकेत संचरण का समर्थन करता है।
5लचीला ऑप्टिकल डिजाइन
समर्थनएकल-मोड, कुछ-मोड और बहु-मोड ट्रांसमिशन, विभिन्न अनुप्रयोग आवश्यकताओं के अनुकूल है।
6. अनुकूलन योग्य पैरामीटर
कोर व्यास, आवरण व्यास, कोटिंग और संख्यात्मक एपर्चर (NA) को विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
| श्रेणी | पद | विनिर्देश |
|---|---|---|
| ज्यामितीय गुण | कोर व्यास | 5×20 μm (±1 μm) |
| आवरण व्यास | 100-250 μm (± 1 μm) | |
| कोटिंग व्यास | 200~350 μm (±1 μm) | |
| ऑप्टिकल गुण | ट्रांसमिशन हानि | ≤ 2 dB/m @1550 nm |
| संख्यात्मक एपर्चर (NA) | 0.3 ️ 05 | |
| प्रसारण मोड | एकल/कुछ/बहु-प्रणाली | |
| ऑपरेटिंग तरंग दैर्ध्य | 1300 ️ 2000 एनएम | |
| विशेष गुण | अपवर्तक सूचकांक मॉड्यूलेशन | ≤ 0.015 |
| तापमान प्रतिरोध | ≤1400°C (छोटी अवधि), ≤1000°C (दीर्घ अवधि) |
नीलमणि ऑप्टिकल फाइबर आमतौर पर उन्नत क्रिस्टल वृद्धि और फाइबर ड्राइंग तकनीकों का उपयोग करके निर्मित होते हैं, जैसेः
ये विधियाँ उच्च क्रिस्टल शुद्धता, सटीक आयामी नियंत्रण और उत्कृष्ट ऑप्टिकल एकरूपता सुनिश्चित करती हैं।और परिशुद्धता काटना आगे फाइबर प्रदर्शन में सुधार.
1उच्च तापमान संवेदन
वास्तविक समय में तापमान की निगरानी के लिए एयरोस्पेस इंजन, गैस टरबाइन और औद्योगिक भट्टियों में उपयोग किया जाता है।
2कठोर पर्यावरण की निगरानी
परमाणु रिएक्टरों, रासायनिक प्रसंस्करण संयंत्रों और तेल और गैस अन्वेषण के लिए उपयुक्त।
3अवरक्त ऑप्टिकल सिस्टम
इन्फ्रारेड स्पेक्ट्रोस्कोपी, थर्मल इमेजिंग और ऑप्टिकल डायग्नोस्टिक्स में प्रयुक्त।
4दहन निदान
लौ का पता लगाने और दहन विश्लेषण प्रणालियों में प्रयोग किया जाता है।
5सैन्य एवं एयरोस्पेस
चरम परिस्थितियों में मार्गदर्शन प्रणालियों और संवेदन के लिए आदर्श।
| विशेषता | नीलमणि रेशा | सिलिका फाइबर |
|---|---|---|
| तापमान प्रतिरोध | 1400°C तक | ~1000°C (अधिकतम) |
| यांत्रिक शक्ति | बहुत उच्च | मध्यम |
| अवरक्त संचरण | उत्कृष्ट | सीमित |
| रासायनिक स्थिरता | मजबूत | मध्यम |
Q1: क्या नीलमणि ऑप्टिकल फाइबर को अनुकूलित किया जा सकता है?
हां, कोर व्यास, आवरण आकार, कोटिंग प्रकार और एनए जैसे मापदंडों को आवेदन आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
प्रश्न 2: सामान्य ट्रांसमिशन हानि क्या है?
फाइबर संरचना और गुणवत्ता के आधार पर 1550 एनएम पर ट्रांसमिशन हानि आमतौर पर ≤ 2 डीबी/एम होती है।
Q3: क्या नीलमणि फाइबर लंबी दूरी के संचरण के लिए उपयुक्त है?
यह मुख्य रूप से सिलिका फाइबर की तुलना में अधिक हानि के कारण लंबी दूरी के संचार के बजाय कठोर वातावरण के लिए डिज़ाइन किया गया है।
Q4: कोटिंग के क्या विकल्प उपलब्ध हैं?
उच्च तापमान प्रतिरोधी कोटिंग्स सहित विभिन्न कोटिंग्स को सुरक्षा के लिए लगाया जा सकता है।
Q5: किस उद्योग में नीलमणि के ऑप्टिकल फाइबर का प्रयोग किया जाता है?
एयरोस्पेस, ऊर्जा, पेट्रोकेमिकल, सैन्य और वैज्ञानिक अनुसंधान उद्योगों में आमतौर पर नीलम के रेशों का उपयोग किया जाता है।
