| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | लेजर लिफ्ट-ऑफ उपकरण |
| एमओक्यू: | 1 |
| कीमत: | 500 USD |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

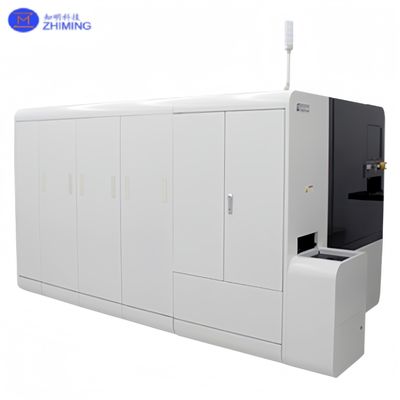

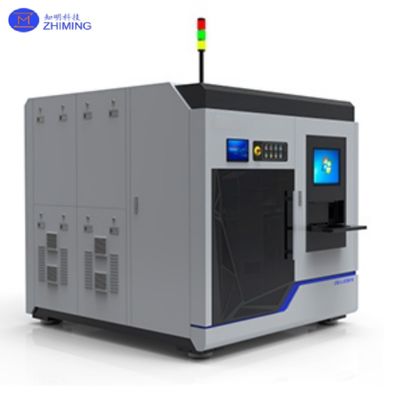

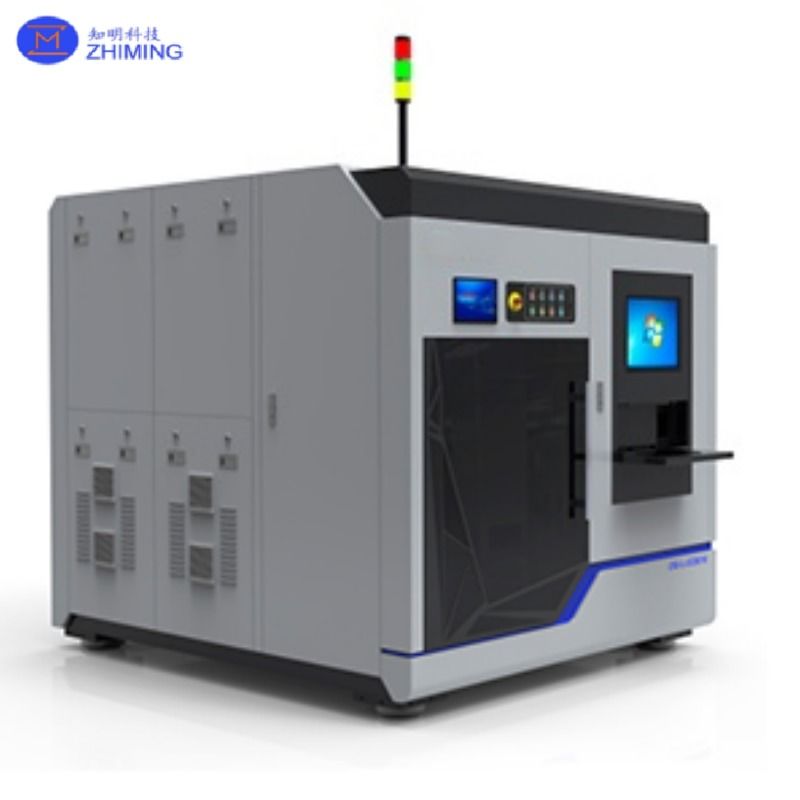

अर्धचालक लेजर लिफ्ट-ऑफ उपकरण अर्धचालक सामग्री प्रसंस्करण में उन्नत बैंगट पतला करने के लिए अगली पीढ़ी के समाधान का प्रतिनिधित्व करता है।पारंपरिक वेफरिंग विधियों के विपरीत जो यांत्रिक पीसने पर निर्भर करती हैं, हीरे के तारों को काटने, या रासायनिक यांत्रिक समतलकरण, यह लेजर आधारित मंच एक संपर्क मुक्त,थोक अर्धचालक बैंगों से अति पतली परतों को अलग करने के लिए गैर विनाशकारी विकल्प.
भंगुर और उच्च मूल्य वाली सामग्री जैसे गैलियम नाइट्राइड (GaN), सिलिकॉन कार्बाइड (SiC), नीलम, और गैलियम आर्सेनइड (GaAs) के लिए अनुकूलित,सेमीकंडक्टर लेजर लिफ्ट-ऑफ उपकरण क्रिस्टल बैंगट से सीधे वेफर-स्केल फिल्मों के सटीक स्लाइसिंग को सक्षम बनाता हैयह अग्रणी तकनीक सामग्री अपशिष्ट को काफी कम करती है, थ्रूपुट में सुधार करती है और सब्सट्रेट की अखंडता को बढ़ाती है, जो कि पावर इलेक्ट्रॉनिक्स में अगली पीढ़ी के उपकरणों के लिए महत्वपूर्ण हैं।,आरएफ प्रणाली, फोटोनिक्स और माइक्रो-डिस्प्ले।
स्वचालित नियंत्रण, बीम आकार, और लेजर-सामग्री बातचीत विश्लेषण पर जोर देने के साथ,सेमीकंडक्टर लेजर लिफ्ट-ऑफ उपकरण को आर एंड डी लचीलापन और बड़े पैमाने पर उत्पादन स्केलेबिलिटी का समर्थन करते हुए सेमीकंडक्टर निर्माण कार्यप्रवाहों में निर्बाध रूप से एकीकृत करने के लिए डिज़ाइन किया गया है.
सेमीकंडक्टर लेजर लिफ्ट-ऑफ उपकरण द्वारा की जाने वाली प्रक्रिया उच्च ऊर्जा वाले पराबैंगनी लेजर बीम का उपयोग करके एक तरफ से दाता बैंगन को विकिरण से शुरू होती है।यह बीम एक विशिष्ट आंतरिक गहराई पर बारीकी से केंद्रित है, आमतौर पर एक इंजीनियर इंटरफेस के साथ, जहां ऑप्टिकल, थर्मल या रासायनिक विपरीत के कारण ऊर्जा अवशोषण अधिकतम है।
इस ऊर्जा अवशोषण परत पर, स्थानीयकृत हीटिंग तेजी से सूक्ष्म विस्फोट, गैस विस्तार, या एक इंटरफेस परत (जैसे, एक तनाव फिल्म या बलिदान ऑक्साइड) के अपघटन की ओर जाता है।इस सटीक रूप से नियंत्रित विघटन के कारण ऊपरी क्रिस्टलीय परत ¥ दसियों माइक्रोमीटर की मोटाई के साथ ¥ आधार बैंगट से साफ अलग हो जाता है.

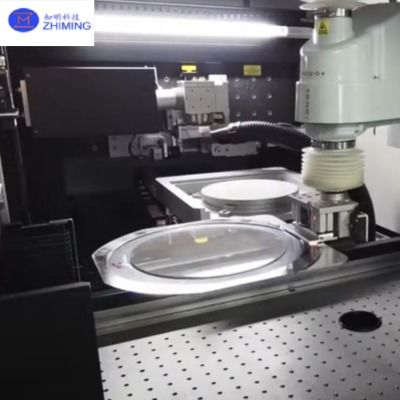

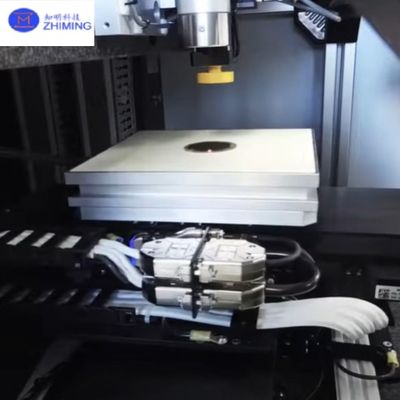

सेमीकंडक्टर लेजर लिफ्ट-ऑफ उपकरण गति-समन्वित स्कैनिंग सिर, प्रोग्राम करने योग्य z- अक्ष नियंत्रण,और वास्तविक समय में प्रतिबिंबन माप सुनिश्चित करने के लिए प्रत्येक धड़कन लक्ष्य विमान पर बिल्कुल ऊर्जा प्रदान करता है. उपकरण को अलग करने की चिकनी को बढ़ाने और अवशिष्ट तनाव को कम करने के लिए फट-मोड या बहु-पल्स क्षमताओं के साथ भी कॉन्फ़िगर किया जा सकता है। महत्वपूर्ण बात यह है,क्योंकि लेजर किरण भौतिक रूप से सामग्री से कभी संपर्क नहीं करती है, सूक्ष्म दरार, झुकाव या सतह चिपके जाने का खतरा काफी कम हो जाता है।
यह लेजर लिफ्ट-ऑफ पतला करने की विधि को एक गेम चेंजर बनाता है, विशेष रूप से उन अनुप्रयोगों में जहां उप-माइक्रोन टीटीवी (कुल मोटाई परिवर्तन) के साथ अल्ट्रा-फ्लैट, अल्ट्रा-पतले वेफर्स की आवश्यकता होती है।
| तरंगदैर्ध्य | IR/SHG/THG/FHG |
|---|---|
| पल्स चौड़ाई | नैनोसेकंड, पिकोसेकंड, फेमटेकंड |
| ऑप्टिकल प्रणाली | फिक्स्ड ऑप्टिकल सिस्टम या गैल्वो-ऑप्टिकल सिस्टम |
| एक्सवाई चरण | 500 मिमी × 500 मिमी |
| प्रसंस्करण सीमा | 160 मिमी |
| गति की गति | अधिकतम 1,000 मिमी/सेक |
| पुनरावृत्ति | ± 1 μm या उससे कम |
| पूर्ण स्थिति सटीकताः | ±5 μm या उससे कम |
| वेफर का आकार | 2 ¢ 6 इंच या अनुकूलित |
| नियंत्रण | विंडोज 10,11 और पीएलसी |
| विद्युत आपूर्ति वोल्टेज | AC 200 V ± 20 V, एकल-चरण, 50/60 kHz |
| बाहरी आयाम | 2400 मिमी (डब्ल्यू) × 1700 मिमी (डी) × 2000 मिमी (एच) |
| वजन | 1,000 किलो |
अर्धचालक लेजर लिफ्ट-ऑफ उपकरण तेजी से बदल रहा है कैसे सामग्री कई अर्धचालक क्षेत्रों में तैयार कर रहे हैंः
थोक बैंगट से अति पतली गाएन-ऑन-गाएन फिल्मों को उठाने से ऊर्ध्वाधर प्रवाह वास्तुकला और महंगे सब्सट्रेट का पुनः उपयोग संभव हो जाता है।
सब्सट्रेट की सपाटता को बनाए रखते हुए डिवाइस परत की मोटाई को कम करता है, जो तेजी से स्विचिंग पावर इलेक्ट्रॉनिक्स के लिए आदर्श है।
पतले, थर्मल अनुकूलित माइक्रो-एलईडी उत्पादन का समर्थन करने के लिए नीलमणि बुल से डिवाइस परतों के कुशल पृथक्करण को सक्षम करता है।
उन्नत ऑप्टोइलेक्ट्रॉनिक एकीकरण के लिए GaAs, InP, और AlGaN परतों को अलग करने की सुविधा देता है।
दबाव सेंसर, त्वरणमापक या फोटोड के लिए पतली कार्यात्मक परतें उत्पन्न करता है, जहां थोक प्रदर्शन की बाधा है।
लचीले डिस्प्ले, पहनने योग्य सर्किट और पारदर्शी स्मार्ट विंडो के लिए उपयुक्त अति पतले सब्सट्रेट तैयार करता है।
इन क्षेत्रों में से प्रत्येक में, सेमीकंडक्टर लेजर लिफ्ट-ऑफ उपकरण लघुकरण, सामग्री पुनः उपयोग और प्रक्रिया सरलीकरण को सक्षम करने में महत्वपूर्ण भूमिका निभाता है।
Q1: मैं सेमीकंडक्टर लेजर लिफ्ट-ऑफ उपकरण का उपयोग करके क्या न्यूनतम मोटाई प्राप्त कर सकता हूं?
A1:आमतौर पर सामग्री के आधार पर 10 से 30 माइक्रोन के बीच। यह प्रक्रिया संशोधित सेटअप के साथ पतले परिणामों के लिए सक्षम है।
प्रश्न 2: क्या इसका उपयोग एक ही बैंगट से कई वेफर्स को काटने के लिए किया जा सकता है?
A2:हाँ. कई ग्राहक एक बल्क बैंगट से कई पतली परतों के सीरियल निष्कर्षण के लिए लेजर लिफ्ट-ऑफ तकनीक का उपयोग करते हैं।
प्रश्न 3: उच्च शक्ति वाले लेजर के संचालन के लिए कौन से सुरक्षा उपकरण शामिल हैं?
A3:कक्षा 1 के घेर, इंटरलॉकिंग सिस्टम, बीम परिरक्षण, और स्वचालित शटऑफ सभी मानक हैं।
Q4: यह प्रणाली लागत के मामले में हीरे के तारों से कैसे तुलना करती है?
A4:जबकि आरंभिक कैपेक्स अधिक हो सकता है, लेजर लिफ्ट-ऑफ उपभोक्ता लागतों, सब्सट्रेट क्षति और पोस्ट-प्रोसेसिंग चरणों को काफी कम करता है। लंबे समय में स्वामित्व की कुल लागत (टीसीओ) को कम करना।
प्रश्न 5: क्या यह प्रक्रिया 6 इंच या 8 इंच के बैंगट के लिए स्केलेबल है?
A5:निश्चित रूप से, यह प्लेटफॉर्म 12 इंच के सब्सट्रेट को समान बीम वितरण और बड़े प्रारूप के मोशन स्टेज के साथ सपोर्ट करता है।
