| ब्रांड नाम: | ZMSH |
| मॉडल संख्या: | क्वार्ट्ज वेफर |
| एमओक्यू: | 25 |
| कीमत: | 20USD |
| पैकेजिंग विवरण: | कस्टम डिब्बों |
| भुगतान की शर्तें: | टी/टी |

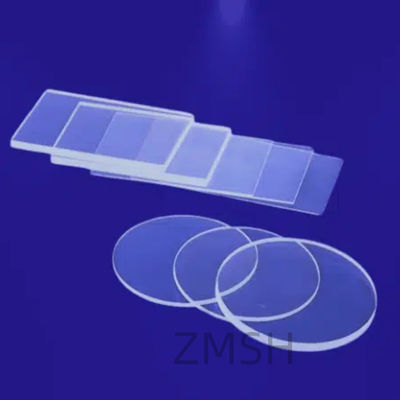

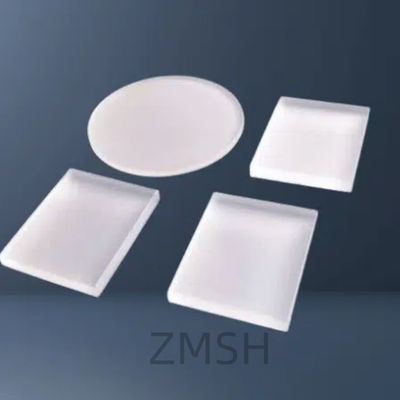

क्वार्ट्ज वेफर्स क्रिस्टलीय सिलिकॉन डाइऑक्साइड (SiO2) से बने होते हैं। क्वार्ट्ज के अनूठे गुणों से यह विभिन्न उच्च तकनीक उद्योगों में एक आवश्यक सामग्री बन जाता है।
क्वार्ट्ज वेफर्स में उत्कृष्ट विशेषताएं होती हैं जैसे उच्च थर्मल प्रतिरोध, विशिष्ट तरंग दैर्ध्य पर उत्कृष्ट प्रकाश संचरण, रासायनिक निष्क्रियता, और थर्मल विस्तार का एक कम गुणांक।ये विशेषताएं उन्हें अत्यधिक तापमान के तहत स्थिरता की आवश्यकता वाले अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाती हैं, कठोर रसायनों के प्रति प्रतिरोध और विशिष्ट स्पेक्ट्रल रेंज में पारदर्शिता।
अर्धचालक विनिर्माण, प्रकाशिकी और एमईएमएस (माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम) जैसे उद्योगों में,क्वार्ट्ज वेफर्स का व्यापक रूप से उपयोग उच्च तापमान के बिना विरूपण या अपघटन का सामना करने की क्षमता के कारण किया जाता हैवे पतली फिल्म जमाव, सूक्ष्म संरचना उत्कीर्णन, या उच्च आयामी सटीकता और थर्मल स्थिरता की आवश्यकता वाले सटीक घटकों के निर्माण के लिए सब्सट्रेट के रूप में कार्य करते हैं।
क्रिस्टल विकास
क्वार्ट्ज बुल को प्राकृतिक या सिंथेटिक बीज क्रिस्टल का उपयोग करके जल ताप या लौ संलयन (वर्न्यूइल) विधियों के माध्यम से उगाया जाता है।
इंगोट काटना
बेलनाकार बैंगटों को हीरे के तार के आरा से वेफर्स में काटा जाता है, जिससे मोटाई समान होती है और कम से कम कटाव होता है।
लैपिंग और पॉलिशिंग
वेफर्स को लपेटा जाता है, उत्कीर्ण किया जाता है, और फिर कम सतह मोटाई (ऑप्टिकल ग्रेड वेफर्स के लिए रा < 1 एनएम) के साथ दर्पण चिकनी फिनिश प्राप्त करने के लिए पॉलिश किया जाता है।
सफाई एवं निरीक्षण
अल्ट्रासोनिक या आरसीए सफाई कणों और धातु प्रदूषकों को हटा देती है। प्रत्येक वेफर आयामी और सतह समतलता निरीक्षण से गुजरती है।
| क्वार्ट्ज प्रकार | 4 | 6 | 8 | 12 |
|---|---|---|---|---|
| आकार | ||||
| व्यास (इंच) | 4 | 6 | 8 | 12 |
| मोटाई (मिमी) | 0.05 ¢2 | 0.255 | 0.3 ¢ 5 | 0.4 ¢ 5 |
| व्यास सहिष्णुता (इंच) | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| मोटाई सहिष्णुता (मिमी) | अनुकूलन योग्य | अनुकूलन योग्य | अनुकूलन योग्य | अनुकूलन योग्य |
| ऑप्टिकल गुण | ||||
| अपवर्तक सूचकांक @365 एनएम | 1.474698 | 1.474698 | 1.474698 | 1.474698 |
| अपवर्तक सूचकांक @546.1 nm | 1.460243 | 1.460243 | 1.460243 | 1.460243 |
| अपवर्तन सूचकांक @1014 एनएम | 1.450423 | 1.450423 | 1.450423 | 1.450423 |
| आंतरिक संचरण (1250~1650 एनएम) | >99.9% | >99.9% | >99.9% | >99.9% |
| कुल पारगम्यता (1250~1650 एनएम) | >92% | >92% | >92% | >92% |
| मशीनिंग की गुणवत्ता | ||||
| टीटीवी (कुल मोटाई परिवर्तन, μm) | <3 | <3 | <3 | <3 |
| समतलता (μm) | ≤15 | ≤15 | ≤15 | ≤15 |
| सतह की कठोरता (एनएम) | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| धनुष (μm) | <5 | <5 | <5 | <5 |
| भौतिक गुण | ||||
| घनत्व (g/cm3) | 2.20 | 2.20 | 2.20 | 2.20 |
| यंग का मॉड्यूल (जीपीए) | 74.20 | 74.20 | 74.20 | 74.20 |
| मोहस कठोरता | 6 ¢7 | 6 ¢7 | 6 ¢7 | 6 ¢7 |
| कतरन मॉड्यूल (जीपीए) | 31.22 | 31.22 | 31.22 | 31.22 |
| पोयसन का अनुपात | 0.17 | 0.17 | 0.17 | 0.17 |
| संपीड़न शक्ति (जीपीए) | 1.13 | 1.13 | 1.13 | 1.13 |
| तन्य शक्ति (एमपीए) | 49 | 49 | 49 | 49 |
| डायलेक्ट्रिक स्थिरता (1 मेगाहर्ट्ज) | 3.75 | 3.75 | 3.75 | 3.75 |
| थर्मल गुण | ||||
| तनाव बिंदु (1014.5 Pa·s) | 1000°C | 1000°C | 1000°C | 1000°C |
| एनीलिंग प्वाइंट (1013 Pa·s) | 1160°C | 1160°C | 1160°C | 1160°C |
| नरम करने का बिंदु (107.6 पा·स) | 1620°C | 1620°C | 1620°C | 1620°C |

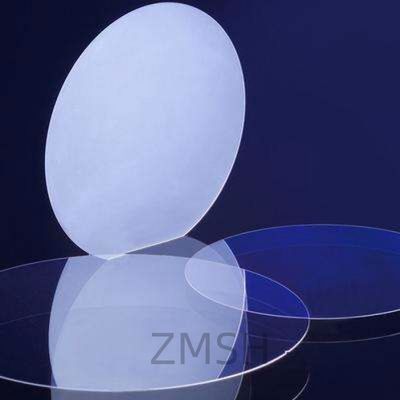

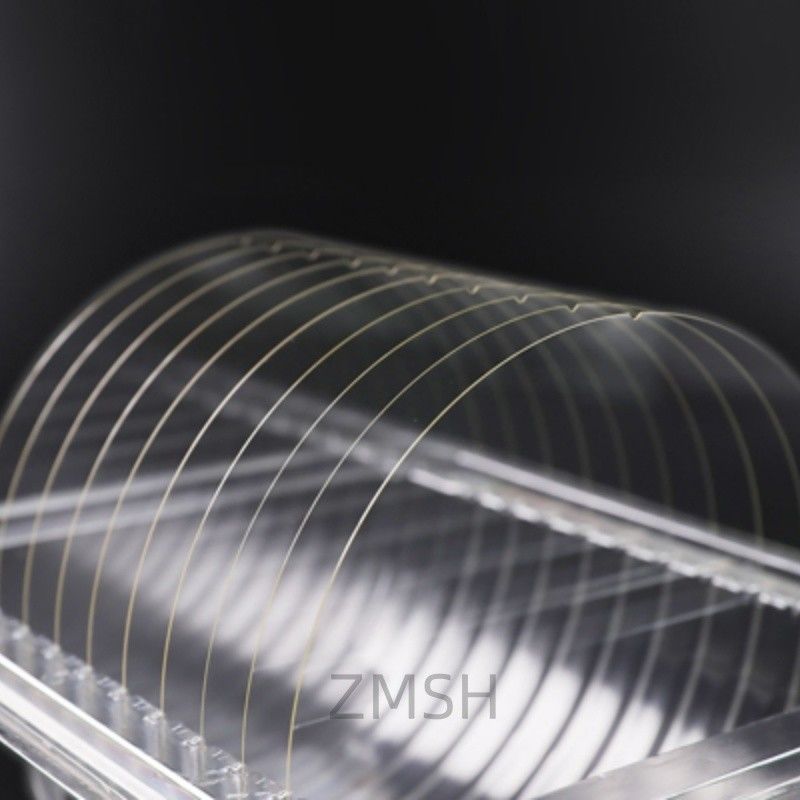

क्वार्ट्ज वेफर क्रिस्टलीय सिलिकॉन डाइऑक्साइड (SiO2) से बनी एक पतली, सपाट डिस्क है, जिसे आमतौर पर मानक अर्धचालक आकारों में निर्मित किया जाता है (जैसे, 2", 3", 4", 6", 8", या 12") । इसकी उच्च शुद्धता के लिए जाना जाता है,थर्मल स्थिरता, और ऑप्टिकल पारदर्शिता, एक क्वार्ट्ज वेफर एक सब्सट्रेट या वाहक के रूप में विभिन्न उच्च परिशुद्धता अनुप्रयोगों जैसे कि अर्धचालक निर्माण, एमईएमएस उपकरणों, ऑप्टिकल सिस्टम,और वैक्यूम प्रक्रियाएं.
क्वार्ट्ज सिलिकॉन डाइऑक्साइड (SiO2) का एक क्रिस्टलीय ठोस रूप है, जबकि सिलिका जेल SiO2 का एक अनाकार और छिद्रपूर्ण रूप है, जिसका उपयोग आमतौर पर नमी को अवशोषित करने के लिए एक सुखाने वाले के रूप में किया जाता है।
क्वार्ट्जकठोर, पारदर्शी है और इसका उपयोग इलेक्ट्रॉनिक, ऑप्टिकल और औद्योगिक अनुप्रयोगों में किया जाता है।
सिलिकॉन जेलयह छोटे मोतियों या कणों के रूप में दिखाई देता है और मुख्य रूप से पैकेजिंग, इलेक्ट्रॉनिक्स और भंडारण में आर्द्रता नियंत्रण के लिए उपयोग किया जाता है।
क्वार्ट्ज क्रिस्टल का व्यापक रूप से इलेक्ट्रॉनिक्स और ऑप्टिक्स में उपयोग उनके पीज़ोइलेक्ट्रिक गुणों के कारण किया जाता है (वे यांत्रिक तनाव के तहत एक विद्युत आवेश उत्पन्न करते हैं) । आम अनुप्रयोगों में शामिल हैंः
ऑसिलेटर और आवृत्ति नियंत्रण(उदाहरण के लिए, क्वार्ट्ज घड़ी, घड़ियाँ, माइक्रोकंट्रोलर)
ऑप्टिकल घटक(उदाहरण के लिए, लेंस, वेवप्लेट, खिड़कियां)
अनुनाद और फिल्टरआरएफ और संचार उपकरणों में
सेंसरदबाव, त्वरण या बल के लिए
अर्धचालक निर्माणसब्सट्रेट या प्रक्रिया खिड़कियों के रूप में
क्वार्ट्ज का प्रयोग माइक्रोचिप से संबंधित अनुप्रयोगों में किया जाता है क्योंकि यह प्रदान करता हैः
थर्मल स्थिरताउच्च तापमान प्रक्रियाओं जैसे फैलाव और annealing के दौरान
विद्युत इन्सुलेशनइसके विद्युतरोधक गुणों के कारण
रासायनिक प्रतिरोधअर्धचालक निर्माण में प्रयुक्त एसिड और सॉल्वैंट्स के लिए
आयामी परिशुद्धताऔर विश्वसनीय लिथोग्राफी संरेखण के लिए कम थर्मल विस्तार
यद्यपि क्वार्ट्ज का उपयोग सक्रिय अर्धचालक सामग्री (सिलिकॉन की तरह) के रूप में नहीं किया जाता है, लेकिन यह विनिर्माण वातावरण में विशेष रूप से भट्टियों, कक्षों में महत्वपूर्ण सहायक भूमिका निभाता है।और फोटोमास्क सब्सट्रेट.
