बड़े आईडी पतली दीवार फ्यूज्ड सिलिका कैपिलरी ट्यूब SiO2 बायोमेडिकल सेमीकंडक्टर

फ्यूज्ड सिलिका कैपिलरी ट्यूब SiO2 अल्ट्रा-फाइन बायोमेडिकल सेमीकंडक्टर

परिचय

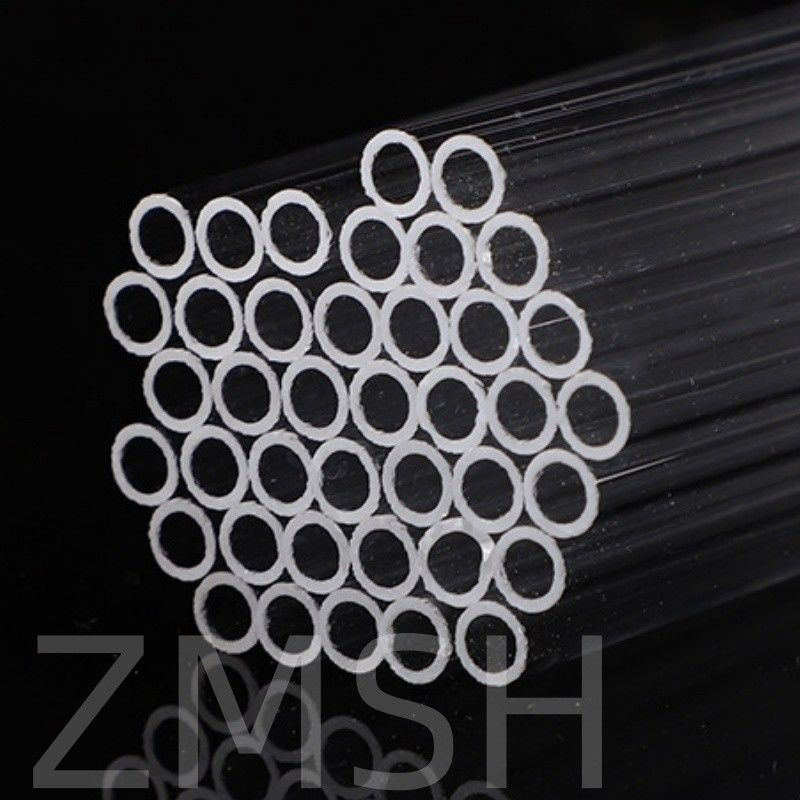

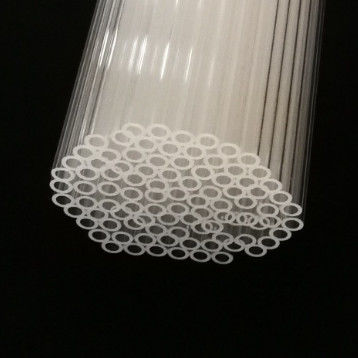

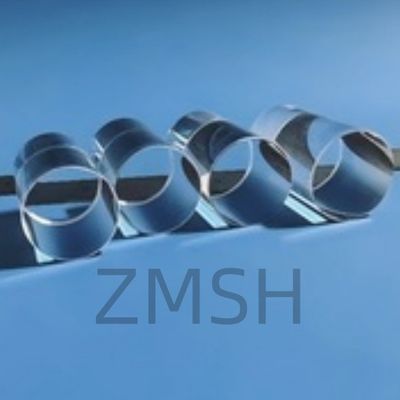

बड़े छेद वाले, पतली दीवार वाले फ्यूज्ड सिलिका कैपिलरी ट्यूब अमूर्त सिलिकॉन डाइऑक्साइड (SiO2) से बने उच्च परिशुद्धता वाले खोखले ग्लास संरचनाएं हैं। मानक फ्यूज्ड सिलिका ट्यूब या माइक्रोकैपिलरी के विपरीत,इन विशेष ट्यूबों में एक बड़ी आंतरिक व्यास (आमतौर पर 1 मिमी से 10 मिमी या उससे अधिक) के साथ एक असाधारण पतली दीवार (कम से कम 0यह अद्वितीय ज्यामिति न्यूनतम द्रव प्रतिरोध, कम सामग्री वजन और बेहतर ऑप्टिकल स्पष्टता प्रदान करती है, जबकि पिघले हुए सिलिका की उत्कृष्ट रासायनिक और थर्मल स्थिरता को संरक्षित करती है।

इन केशिकाओं का उपयोग उच्च थ्रूपुट गैस और तरल हस्तांतरण, लेजर बीम मार्गदर्शन, स्पेक्ट्रोस्कोपिक प्रवाह कोशिकाओं, प्लाज्मा और वैक्यूम परिवहन प्रणालियों में किया जाता है,और अन्य अनुप्रयोगों जहां दोनों आंतरिक अंतरिक्ष और दीवार पारदर्शिता महत्वपूर्ण हैं.

विनिर्माण सिद्धांत

1उच्च शुद्धता सामग्री स्रोत

उत्पादन बहुत शुद्ध फ्यूज्ड सिलिका से शुरू होता है, जिसे लौ हाइड्रोलिसिस या रासायनिक वाष्प जमाव (सीवीडी) के माध्यम से संश्लेषित किया जाता है, जो कम धातु सामग्री और उच्च यूवी-वीआईएस संचरण सुनिश्चित करता है।

2. प्रेसिजन प्रीफॉर्म तैयारी

एक बड़े व्यास, पतली दीवार वाले प्रीफॉर्म को या तो घुमावदार मंडल (एफएचडी/सीवीडी) पर सिलिका की परतों को जमा करके या थोक सिलिका कांच के यांत्रिक ड्रिलिंग के माध्यम से तैयार किया जाता है।

3. नियंत्रित ट्यूब ड्राइंग

प्रीफॉर्म को एक स्वच्छ उच्च तापमान की भट्ठी (>2000°C) में गर्म किया जाता है और सावधानीपूर्वक कैपिलरी ट्यूबों में खींचा जाता है। चौड़े छेद के साथ पतली दीवारों को प्राप्त करने के लिए, इंजीनियरों ने विनियमित किया हैः

• खींचने का तनाव,

• आंतरिक बोर दबाव(सकारात्मक या वैक्यूम) और

• खींचने की गति(बहुत सटीक, अक्सर 0.5 मिमी/सेकंड से कम) ।
  सक्रिय प्रतिक्रिया प्रणाली सख्त आईडी/ओडी अनुपात और समकक्षता बनाए रखती है।

4तनाव से राहत और सफाई

थर्मल ग्रेडिएंट के कारण होने वाले आंतरिक तनाव को दूर करने के लिए कैपिलरों को नियंत्रित तापमान पर एनील किया जाता है।फिर उन्हें कणों और आयनिक संदूषण को हटाने के लिए एसिड आधारित या अल्ट्रा-शुद्ध जल प्रणालियों का उपयोग करके साफ किया जाता है.

5अंतिम प्रसंस्करण

ट्यूबों को लेजर-कट, बिवेल या पॉलिश किया जा सकता है। विकल्पों में ऑप्टिकल स्पष्टता के लिए आग-पॉलिश किए गए छोर या माइक्रोफ्लुइडिक संगतता के लिए रासायनिक रूप से उत्कीर्ण सतह शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1सिलिका और फ्यूज्ड सिलिका में क्या अंतर है?

सिलिका आमतौर पर सिलिकॉन डाइऑक्साइड (SiO2) को संदर्भित करता है, जिसमें क्वार्ट्ज जैसे क्रिस्टलीय रूप और कांच जैसे अकार्मिक रूप शामिल हैं।
दूसरी ओर, फ्यूज्ड सिलिका एक विशिष्ट प्रकार का गैर-क्रिस्टलीय (अमॉर्फस) सिलिका है जो उच्च शुद्धता वाले सिलिकॉन डाइऑक्साइड के पिघलने से बनता है। इसका थर्मल विस्तार अत्यंत कम होता है,उत्कृष्ट यूवी पारदर्शिता, और बेहतर रासायनिक शुद्धता, उच्च प्रदर्शन ऑप्टिकल, अर्धचालक, और विश्लेषणात्मक अनुप्रयोगों के लिए आदर्श बना रही है।

2ग्लास या धातु के स्तंभों की तुलना में फ्यूज्ड सिलिका कैपिलरी स्तंभों के क्या फायदे हैं?

फ्यूज्ड सिलिका कैपिलरी कॉलम कई प्रमुख लाभ प्रदान करते हैंः

• उच्च रासायनिक निष्क्रियताः एसिड, विलायक और प्रतिक्रियाशील गैसों के प्रति प्रतिरोधी।

• कम सतह गतिविधि: नमूना अनुशोषण को कम करता है और क्रोमैटोग्राफी में चोटी के आकार में सुधार करता है।

• उत्कृष्ट लचीलापन: भंगुर कांच के विपरीत बिना दरार के घुमाया जा सकता है।

• उच्च तापमान प्रतिरोधः आमतौर पर 320-370°C या उससे अधिक सहन करता है।

• छोटे आंतरिक व्यास (आईडी) और पतली दीवारें, जीसी और सीई में बेहतर रिज़ॉल्यूशन और तेज़ विश्लेषण की अनुमति देती हैं।

• यूवी और दृश्य प्रकाश के लिए पारदर्शी, ऑप्टिकल पता लगाने में उपयोगी.

3फ्यूज्ड सिलिका को कैसे काटते हैं?

फ्यूज्ड सिलिका को एक सटीक स्कोरिंग और ब्रेकिंग विधि का उपयोग करके काटा जाता है। इस प्रक्रिया में शामिल हैंः

• सतह को हल्के ढंग से चिह्नित करने के लिए सिरेमिक या हीरे के सिर वाले लिपिक उपकरण का उपयोग करना।

• जब तक ट्यूब स्कोर लाइन के साथ साफ-सुथरा न हो जाए तब तक धीरे-धीरे तनाव लागू करें।

• बहुत बारीक या पतली दीवार वाले ट्यूबिंग के लिए, बिना चिपिंग के चिकनी किनारे प्राप्त करने के लिए लेजर कटिंग या फाइबर स्लिविंग टूल्स का उपयोग किया जा सकता है।
  काटने के बाद, चमकाने या आग चमकाने के लिए ऑप्टिकल या द्रव अनुप्रयोगों के लिए अंत तैयार किया जा सकता है।

4एक नंगे फ्यूज्ड सिलिका कैपिलरी क्या है?

एक नंगे फ्यूज्ड सिलिका कैपिलरी एक फ्यूज्ड सिलिका ट्यूब को संदर्भित करता है जिसमें कोई आंतरिक कोटिंग या सतह उपचार नहीं होता है। यह अनिवार्य रूप से कच्चे, गैर-उपचारित फ्यूज्ड सिलिका ट्यूब है और आमतौर पर इसका उपयोगः

• कैपिलरी इलेक्ट्रोफोरेसिस (सीई), जहां सतह सिलानोल समूह एनालाइट्स या बफर आयनों के साथ बातचीत करते हैं।

• कस्टम माइक्रोफ्लुइडिक उपकरण और विश्लेषणात्मक प्रणाली जहां उपयोगकर्ता अपने स्वयं के कोटिंग या सतह संशोधन लागू करना चाहते हैं।
  नंगे केशिकाएं आमतौर पर यांत्रिक सुरक्षा के लिए बाहर की ओर पॉलीमाइड कोटिंग के साथ आती हैं, लेकिन कोई आंतरिक स्थिर चरण या संशोधन नहीं होता है।
