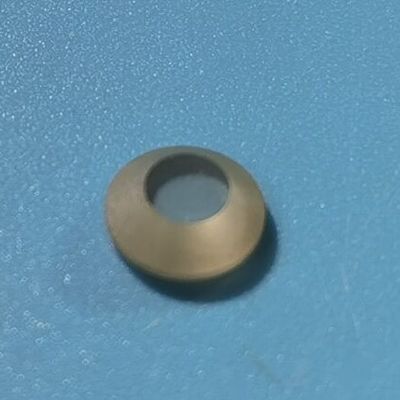

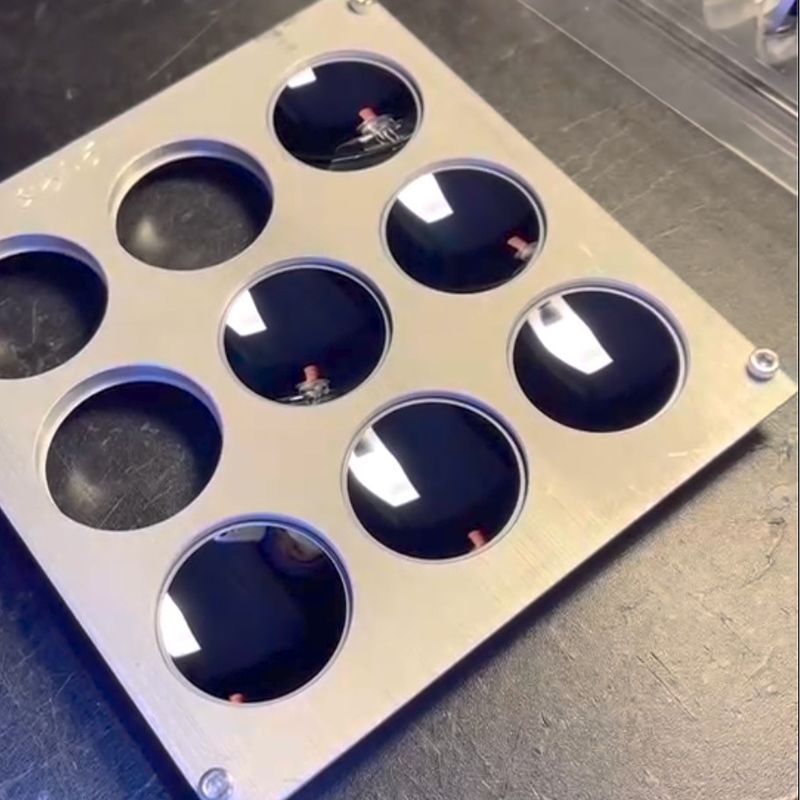

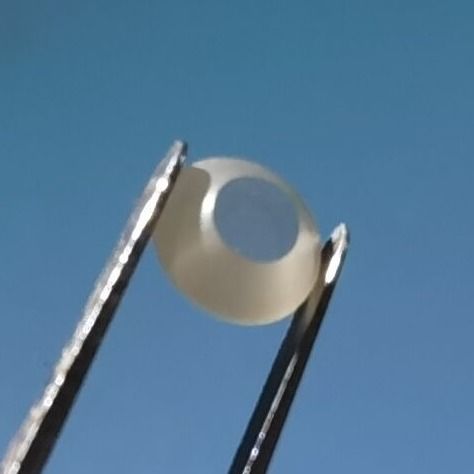

सिलिकॉन कार्बाइड SiC ऑप्टिकल लेंस इन्फ्रारेड और लेजर अनुप्रयोग

सिलिकॉन कार्बाइड SiC ऑप्टिकल लेंस इन्फ्रारेड और लेजर अनुप्रयोग

ब्रांड नाम: ZMSH
मॉडल संख्या: ZMSH-SIC-LENS
एमओक्यू: 2
पैकेजिंग विवरण: कस्टम
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
सामग्री:
इस प्रकार से
व्यास रेंज:
5 मिमी - 200 मिमी आदि।
सतह सटीकता:
λ/10 @ 633 एनएम
सतह खुरदरापन:
<1 एनएम आरएमएस (सुपर-पोलिंग के बाद)
ट्रांसमिशन रेंज:
0.4 माइक्रोन - 5 माइक्रोन (अनियोजित); कोटिंग के साथ 15 माइक्रोन तक
थर्मल विस्तार कोफ़:
4.0 × 10⁻⁶ /के (25 डिग्री सेल्सियस)
आपूर्ति की क्षमता:
के रूप में
प्रमुखता देना:

लेजर सिलिकॉन कार्बाइड ऑप्टिकल लेंस

,

SiC ऑप्टिकल लेंस

,

इन्फ्रारेड सिलिकॉन कार्बाइड ऑप्टिकल लेंस

उत्पाद का वर्णन

सिलिकॉन कार्बाइड (SiC) ऑप्टिकल लेंस – इन्फ्रारेड और लेजर अनुप्रयोग

की उत्पाद समीक्षासिलिकॉन कार्बाइड (SiC) ऑप्टिकल लेंस

सिलिकॉन कार्बाइड (SiC) लेंस उन्नत ऑप्टिकल घटक हैं जिन्हें उच्च तापीय स्थिरता, असाधारण कठोरता और उत्कृष्ट इन्फ्रारेड ट्रांसमिशन की आवश्यकता वाले मांग वाले वातावरण के लिए डिज़ाइन किया गया है। पारंपरिक कांच या नीलमणि लेंस की तुलना में, SiC यांत्रिक शक्ति, थर्मल शॉक प्रतिरोध और व्यापक स्पेक्ट्रल प्रदर्शन का एक बेजोड़ संयोजन प्रदान करता है।


निर्माण सिद्धांतकासिलिकॉन कार्बाइड (SiC) ऑप्टिकल लेंस

SiC लेंस निम्नलिखित प्रक्रियाओं के माध्यम से निर्मित होते हैं:

  1. पाउडर संश्लेषण और सिंटरिंग图片
    उच्च-शुद्धता SiC पाउडर बनाया जाता है और हॉट-प्रेस सिंटरिंग (HPS) या रासायनिक वाष्प जमाव (CVD) का उपयोग करके संघनित किया जाता है, जो उच्च घनत्व और शुद्धता सुनिश्चित करता है।

  2. सटीक मशीनिंग
    सामग्री की अत्यधिक कठोरता के कारण, ऑप्टिकल सतह सटीकता (λ/10 तक) प्राप्त करने के लिए अल्ट्रा-सटीक हीरे की पीस और सीएनसी पॉलिशिंग का उपयोग किया जाता है।

  3. सतह परिष्करण और कोटिंग
    अंतिम परिष्करण में प्लाज्मा पॉलिशिंग, एआर कोटिंग (इन्फ्रारेड या दृश्य प्रकाश के लिए), या परावर्तन को कम करने और स्थायित्व को बढ़ाने के लिए सुरक्षात्मक फिल्में शामिल हो सकती हैं।





तकनीकी विनिर्देशकासिलिकॉन कार्बाइड (SiC) ऑप्टिकल लेंस

पैरामीटर विनिर्देश
सामग्री सिंटर्ड SiC / CVD SiC
व्यास रेंज 5 मिमी – 200 मिमी
सतह सटीकता λ/10 @ 633 nm
सतह खुरदरापन < 1 nm RMS (सुपर-पॉलिशिंग के बाद)
ट्रांसमिशन रेंज 0.4 μm – 5 μm (बिना कोटिंग के); कोटिंग के साथ 15 μm तक
थर्मल विस्तार गुणांक 4.0 × 10⁻⁶ /K (25°C)
थर्मल चालकता ~ 120 – 200 W/m·K
कठोरता ~ 9.5 मोह
अपवर्तक सूचकांक ~ 2.65 @ 1 μm





अनुप्रयोगकासिलिकॉन कार्बाइड (SiC) ऑप्टिकल लेंस

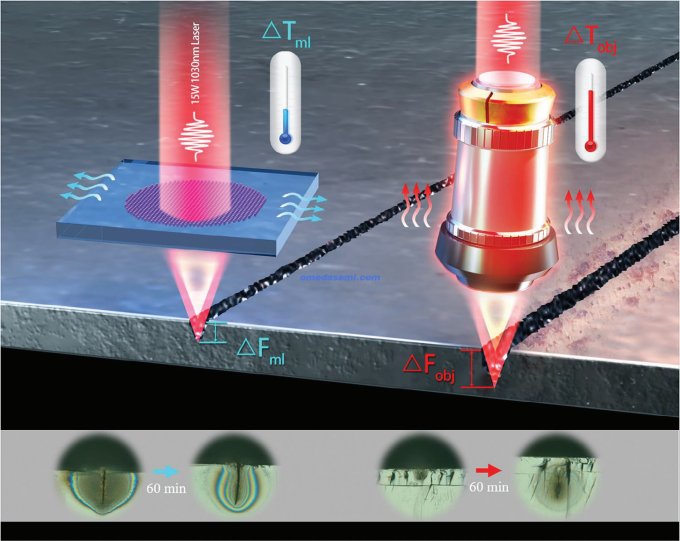

SiC लेंस चरम ऑप्टिकल वातावरण में उपयोग किए जाते हैं जहां अन्य सामग्री विफल हो जाती हैं:सिलिकॉन कार्बाइड SiC ऑप्टिकल लेंस इन्फ्रारेड और लेजर अनुप्रयोग 1


  • इन्फ्रारेड इमेजिंग सिस्टम (जैसे, रक्षा-ग्रेड आईआर सेंसर)

  • उच्च-शक्ति लेजर ऑप्टिक्स (CO₂ या ठोस-अवस्था लेजर के लिए)

  • अंतरिक्ष और एयरोस्पेस सिस्टम (थर्मल शॉक के प्रतिरोध के कारण)

  • सेमीकंडक्टर उपकरण (जैसे, यूवी एक्सपोजर या आयन इम्प्लांटेशन)

  • स्पेक्ट्रोस्कोपी और विश्लेषणात्मक उपकरण

  • LiDAR में हाई-स्पीड ऑप्टिकल स्कैनर




अक्सर पूछे जाने वाले प्रश्नकासिलिकॉन कार्बाइड (SiC) ऑप्टिकल लेंस

Q1: नीलमणि या ऑप्टिकल ग्लास लेंस पर SiC क्यों चुनें?
A: SiC बेहतर यांत्रिक शक्ति, हल्का वजन, उच्च तापीय चालकता और चरम स्थितियों के लिए बेहतर प्रतिरोध प्रदान करता है। यह थर्मल शॉक में नीलमणि से बेहतर प्रदर्शन करता है और मानक चश्मे की तुलना में एक व्यापक उपयोगी आईआर रेंज है।



Q2: क्या दृश्य या इन्फ्रारेड ट्रांसमिशन के लिए SiC लेंस कोटिंग की जा सकती है?
A: हाँ, विशिष्ट तरंग दैर्ध्य के लिए प्रदर्शन को अनुकूलित करने के लिए DLC, ZnSe, या MgF₂ जैसी एंटी-रिफ्लेक्टिव कोटिंग्स लगाई जा सकती हैं।



Q3: कस्टम SiC लेंस के लिए लीड टाइम क्या है?
A: आमतौर पर 4–8 सप्ताह, आकार की जटिलता, आकार और सतह विनिर्देशों पर निर्भर करता है।



Q4: क्या CVD-SiC, सिंटर्ड SiC से बेहतर है?
A: CVD-SiC बेहतर शुद्धता प्रदान करता है और अंतरिक्ष प्रकाशिकी और चरम यूवी अनुप्रयोगों के लिए पसंद किया जाता है, जबकि सिंटर्ड SiC सामान्य उपयोग के लिए अधिक लागत प्रभावी है।



Q5: क्या आप अण्डाकार या ऑफ-एक्सिस SiC लेंस आकृतियों का समर्थन करते हैं?
A: हाँ, हम बेलनाकार, टोरोइडल और फ्रीफॉर्म सतहों सहित कस्टम-आकार के लेंस प्रदान करते हैं।
