लेजर और ऑप्टिकल सिस्टम के लिए सफीर ट्यूब EFG डबल साइड पॉलिश
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
| प्रमाणन: | ROHS |
भुगतान & नौवहन नियमों:
| प्रसव के समय: | 2-4सप्ताह |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| रासायनिक सूत्र:: | AL2O3 (एल्यूमीनियम ऑक्साइड) | कठोरता:: | 9 मोह |
|---|---|---|---|
| गलनांक:: | 2053 ° C (3727 ° F) | घनत्व (g/cm3):: | 3.97 |
| ट्रांसमिशन रेंज:: | 190nm से 5 माइक्रोन | पिज़ोन अनुपात:: | 0.27 - 0.30 |
| आयाम सहिष्णुताः: | ± 0.01-0.10 मिमी | मोटाई सहनशीलता:: | ± 0.10 मिमी या अनुकूलित |
उत्पाद विवरण
लेजर और ऑप्टिकल सिस्टम के लिए सफीर ट्यूब EFG डबल साइड पॉलिश
सार
ईएफजी (एज-डिफाइंड फिल्म-फीड ग्रोथ) विधि का उपयोग करके निर्मित और दोनों छोरों पर पॉलिश किए गए नीलम ट्यूब उन्नत लेजर और ऑप्टिकल सिस्टम में एक प्रमुख घटक के रूप में उभर रहे हैं।अपनी असाधारण स्थायित्व के लिए प्रसिद्ध, ऑप्टिकल स्पष्टता, और चरम वातावरण के लिए प्रतिरोधी, ईएफजी नीलमणि ट्यूब उच्च प्रदर्शन पारदर्शी सामग्री की आवश्यकता इंजीनियरों और डिजाइनरों के लिए जाना करने के लिए विकल्प बन रहे हैं।ये ट्यूब यांत्रिक कठोरता का एक अनूठा संयोजन प्रदान करते हैं, थर्मल स्थिरता और व्यापक स्पेक्ट्रम पारदर्शिता, उन्हें उच्च शक्ति वाले लेजर से लेकर अर्धचालक प्रसंस्करण कक्षों तक के अनुप्रयोगों के लिए आदर्श बनाते हैं।हम परिभाषित सुविधाओं का पता लगाना, लाभ, और दोहरे पक्षों से पॉलिश किए गए ईएफजी नीलमणि ट्यूबों के वास्तविक उपयोग।
नीलमणि की नली के गुण
नीलम (एकल क्रिस्टल एल्यूमीनियम ऑक्साइड, Al2O3) ऑप्टिकल घटकों के लिए उपलब्ध सबसे कठिन और सबसे रासायनिक रूप से स्थिर सामग्री में से एक है।जब ईएफजी विधि का उपयोग करके एक ट्यूब में निर्मित किया जाता है और फिर दोहरे अंत से पॉलिश किया जाता है, यह उच्च परिशुद्धता वाले औद्योगिक और वैज्ञानिक अनुप्रयोगों के लिए विशेष रूप से उपयुक्त गुणों का एक सेट प्राप्त करता है।
1असाधारण कठोरता
मोहस कठोरता पैमाने पर नीलम 9वें स्थान पर है। यह हीरे के बाद दूसरे स्थान पर है।यह अत्यधिक कठोरता यह सुनिश्चित करती है कि नीलमणि के ट्यूब खरोंच प्रतिरोधी हों और यांत्रिक पहनने के बावजूद भी उनकी सतह की अखंडता बनाए रखें.
2उच्च ऑप्टिकल पारदर्शिता
ईएफजी नीलमणि ट्यूबों में गहरे पराबैंगनी (लगभग 150 एनएम) से लेकर मध्य अवरक्त (5.5 माइक्रोन तक) तक की विस्तृत स्पेक्ट्रल रेंज में उत्कृष्ट पारगम्यता होती है।यह व्यापक स्पेक्ट्रम स्पष्टता उन्हें विभिन्न ऑप्टिकल और लेजर आधारित अनुप्रयोगों के लिए उपयुक्त बनाता है.
3उच्च तापमान प्रतिरोध
नीलम शून्य वातावरण में 2000 डिग्री सेल्सियस तक के तापमान का सामना कर सकता है, जिससे यह उच्च तापमान वाले लेजर और ऑप्टिकल सिस्टम के लिए सबसे अच्छी सामग्री में से एक बन जाता है।
4उत्कृष्ट रासायनिक स्थिरता
नीलम रासायनिक रूप से निष्क्रिय है और हाइड्रोफ्लोरिक एसिड और प्लाज्मा वातावरण सहित अधिकांश एसिड, क्षार और सॉल्वैंट्स से संक्षारण का विरोध करता है,यही कारण है कि यह अर्धचालक निर्माण में एक शीर्ष विकल्प है.
5उच्च ताप प्रवाहकता
अधिकांश ऑप्टिकल ग्लास की तुलना में, नीलम में बेहतर थर्मल चालकता होती है, जिससे उच्च-शक्ति प्रणालियों में कुशल गर्मी अपव्यय सुनिश्चित होता है।
6. ऑप्टिकल सतह पॉलिश (डबल साइड)
डबल-साइड पॉलिश स्पष्टता और सपाटता दोनों को बढ़ाता है, बिखराव को कम करता है, और सीलिंग या बॉन्डिंग सिस्टम के साथ सटीक एकीकरण की अनुमति देता है।यह उच्च शक्ति वाले ऑप्टिक्स के लिए लेजर-प्रेरित क्षति सीमा (LIDT) में भी सुधार करता है.
नीलमणि ट्यूब के अनुप्रयोग
ऑप्टिकल और मैकेनिकल गुणों का अद्वितीय मिश्रण नीलमणि ट्यूबों को विभिन्न उद्योगों में एक बढ़त देता है। यहां कुछ सबसे आम अनुप्रयोग क्षेत्र दिए गए हैंः
1. लेजर सिस्टम
ईएफजी नीलम के ट्यूबों का उपयोग लेजर बीम वितरण प्रणालियों में किया जाता है, विशेष रूप से उच्च शक्ति वाले लेजर जैसे फाइबर लेजर, सीओ 2 लेजर और ठोस-राज्य लेजर के लिए।उनकी पारदर्शिता और क्षति प्रतिरोध कठोर परिचालन वातावरण में स्थिर और सटीक बीम संचरण की अनुमति देता है.
-
सुरक्षात्मक खिड़कियाँ: लेजर वेल्डिंग या काटने की प्रणालियों में, नीलमणि के ट्यूब लेंस और सेंसर के लिए सुरक्षात्मक आवरण के रूप में कार्य कर सकते हैं।
-
शीतलन चैनल: डायोड लेजर प्रणालियों में, वे शीतलक प्रवाह के लिए पारदर्शी नलिकाओं के रूप में कार्य कर सकते हैं, जो ऑप्टिकल निगरानी को थर्मल विनियमन के साथ जोड़ते हैं।
2ऑप्टिकल उपकरण
नीलमणि ट्यूबों का प्रयोग अक्सर उच्च परिशुद्धता वाले ऑप्टिकल सेटअप में किया जाता है, जिन्हें पर्यावरण तनाव के तहत दीर्घकालिक स्थिरता और स्पष्टता की आवश्यकता होती है।
-
स्पेक्ट्रोस्कोपी और सेंसिंगः ये ट्यूब रामन स्पेक्ट्रोमीटर या फ्लोरोसेंस डिटेक्शन सिस्टम में आदर्श हैं जहां उच्च ऑप्टिकल स्पष्टता आवश्यक है।
-
फाइबर ऑप्टिक्स और लाइट गाइडः पॉलिश किए गए नीलम के ट्यूब फाइबर ऑप्टिक असेंबली में लाइट पाइप या ऑप्टिकल कनेक्टर्स के लिए संरेखण आस्तीन के रूप में कार्य कर सकते हैं।
3अर्धचालक उपकरण
अर्धचालक उद्योग में ऐसी सामग्री की आवश्यकता होती है जो प्रतिक्रियाशील गैसों और उच्च तापमान का सामना करती हो।
-
सीवीडी/एमओसीवीडी रिएक्टर कक्षः प्लाज्मा-सामना करने वाले घटकों के हिस्से के रूप में, वे उत्कीर्णन और कणों के उत्पादन का विरोध करते हैं।
-
अवलोकन खिड़कियाँ: ईएफजी नीलमणि के ट्यूबों का उपयोग वैक्यूम कक्षों के अंदर दृश्य निगरानी के लिए पारदर्शी दृष्टि चश्मे के रूप में किया जाता है।
4चिकित्सा और जीवन विज्ञान
जीवन विज्ञान में, नीलमणि की जैव संगतता और ऑप्टिकल गुण इसे विशेष उपकरणों के लिए उपयुक्त बनाते हैंः
-
एचपीएलसी में प्रवाह कोशिकाएंः नीलम के ट्यूबों का उपयोग उच्च दबाव तरल क्रोमैटोग्राफी में किया जाता है जहां रासायनिक प्रतिरोध और पारदर्शिता महत्वपूर्ण होती है।
-
एंडोस्कोपिक उपकरण: उनकी खरोंच प्रतिरोधकता और स्पष्टता चिकित्सा निदान में उच्च परिभाषा इमेजिंग की अनुमति देती है।
5एयरोस्पेस और रक्षा
नीलमणि ट्यूबों का उपयोग कठोर एयरोस्पेस वातावरण में किया जाता है, जैसेः
-
मिसाइल ऑप्टिकल गुंबद: उनकी ताकत और थर्मल प्रतिरोध के कारण।
-
सेंसर सुरक्षा: रेत, हवा और थर्मल सदमे से ऑप्टिकल सेंसर की सुरक्षा के लिए।
वास्तविक उत्पाद तस्वीरें और विनिर्माण अंतर्दृष्टि

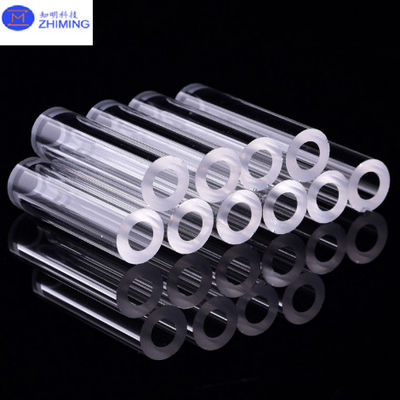

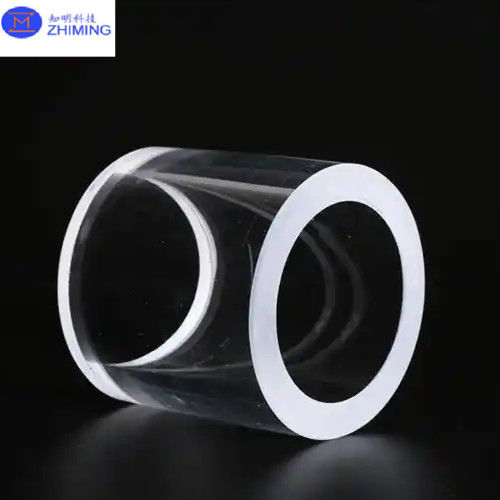

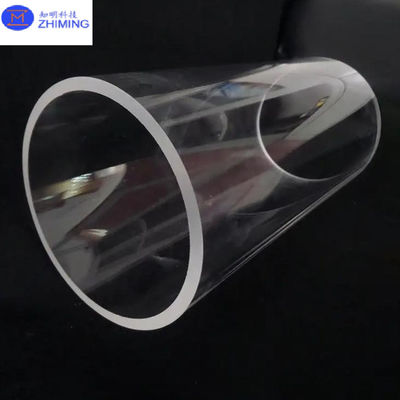

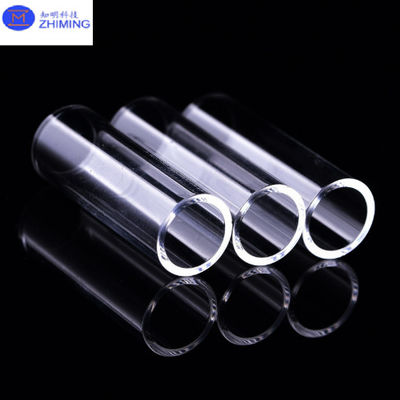

उपरोक्त चित्र में, आप उच्च शुद्धता वाले ईएफजी नीलमणि ट्यूबों की एक श्रृंखला देख सकते हैं जो दोनों छोरों पर ऑप्टिकल मानकों के लिए पॉलिश किए गए हैं।
ट्यूबों से पता चलता हैः
-
उत्तम बेलनाकार समरूपता: बीम के निरंतर प्रसार और यांत्रिक फिट सुनिश्चित करता है।
-
समान आंतरिक और बाहरी व्यास: ऑप्टिकल इकट्ठे या दबाव वाहिकाओं में सटीक संरेखण की अनुमति देता है।
-
क्रिस्टल स्पष्टताः कच्चे माल और चमकाने की तकनीक दोनों की गुणवत्ता को उजागर करना।
अनुकूलन विकल्पः
-
बाहरी व्यासः आम तौर पर 3 मिमी से 100 मिमी तक।
-
दीवार की मोटाईः 0.5 मिमी से 10 मिमी तक।
-
लंबाईः अनुरोध पर 300 मिमी या उससे अधिक।
-
अभिविन्यासः दो-भंग के प्रति संवेदनशील अनुप्रयोगों के लिए यादृच्छिक या निर्दिष्ट (सी-अक्ष, ए-अक्ष, आदि) ।
पॉलिशिंग ग्रेडः
-
Ra ≤ 0.3 μm तक सतह की मोटाई।
-
दोनों पक्षों पर ऑप्टिकल पॉलिश न्यूनतम प्रकाश फैलाव सुनिश्चित करता है।
ईएफजी डबल पॉलिश सफीर ट्यूब क्यों चुनें?
ईएफजी विधि खोखले ट्यूबों के प्रत्यक्ष विकास की अनुमति देती है, अपशिष्ट को समाप्त करती है और आयामों पर अधिक सख्त नियंत्रण की अनुमति देती है।इस विनिर्माण दृष्टिकोण के साथ उच्च प्रदर्शन भागों की गारंटी देता है:
-
बड़े पैमाने पर उत्पादन के लिए लागत-प्रभावशीलता।
-
लगातार प्रणाली एकीकरण के लिए दोहराव।
-
सबसे कठिन वातावरण में भी दीर्घायु।
पारंपरिक ग्लास या क्वार्ट्ज ट्यूबों की तुलना में,नीलम न केवल ताकत और स्थायित्व में बेहतर प्रदर्शन करता है, बल्कि उत्कृष्ट ऑप्टिकल और थर्मल गुण भी प्रदान करता है जो मिशन-महत्वपूर्ण अनुप्रयोगों में इसके उपयोग को उचित बनाते हैं.
निष्कर्ष
डबल साइड पॉलिश के साथ ईएफजी नीलम ट्यूब आधुनिक लेजर और ऑप्टिकल अनुप्रयोगों के लिए सामग्री इंजीनियरिंग का शिखर है।थर्मल प्रतिरोध, और रासायनिक स्थिरता उन्हें उद्योगों में अपरिहार्य बनाता है जहां सटीकता, प्रदर्शन, और स्थायित्व सर्वोपरि हैं।संवेदनशील वैज्ञानिक उपकरणों का निर्माण, या एयरोस्पेस वातावरण के लिए इंजीनियरिंग घटकों, नीलमणि ट्यूब एक विश्वसनीय और आगे देखने वाला विकल्प हैं।
कस्टम आकार, कोटिंग विकल्प, और थोक मूल्य निर्धारण के लिए, हमारी तकनीकी बिक्री टीम से संपर्क करने के लिए स्वतंत्र महसूस करें। हम पूर्ण OEM समर्थन, तेजी से नेतृत्व समय, और वैश्विक शिपिंग प्रदान करते हैं।
प्रश्न और उत्तर
प्रश्न: नीलमणि ट्यूब क्या है और इसका उपयोग किस लिए किया जाता है?
A:नीलमणि ट्यूब सिंथेटिक नीलमणि (एकल क्रिस्टल एल्यूमीनियम ऑक्साइड, Al2O3) से बने एक बेलनाकार घटक है, जो अपनी असाधारण कठोरता, उच्च ऑप्टिकल स्पष्टता,और गर्मी और रसायनों के प्रतिरोध. नीलमणि ट्यूबों का उपयोग आमतौर पर लेजर प्रणालियों, ऑप्टिकल उपकरणों, अर्धचालक प्रसंस्करण उपकरण और चिकित्सा उपकरणों में किया जाता है।साथ ही चरम वातावरण में उनकी स्थायित्व, उन्हें उच्च परिशुद्धता और उच्च तनाव अनुप्रयोगों के लिए आदर्श बनाते हैं।
