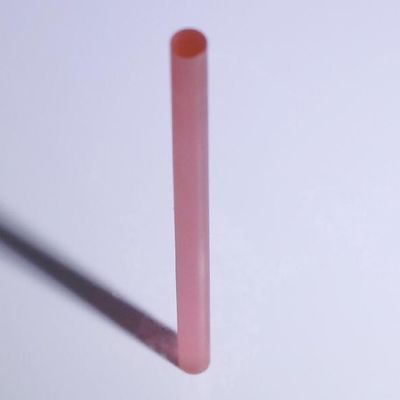

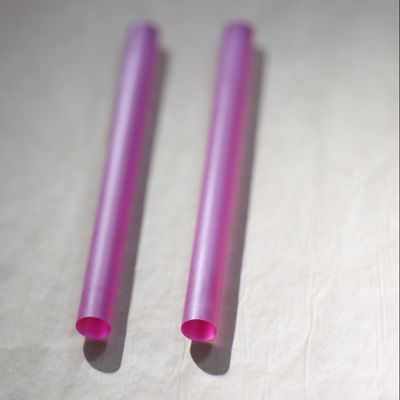

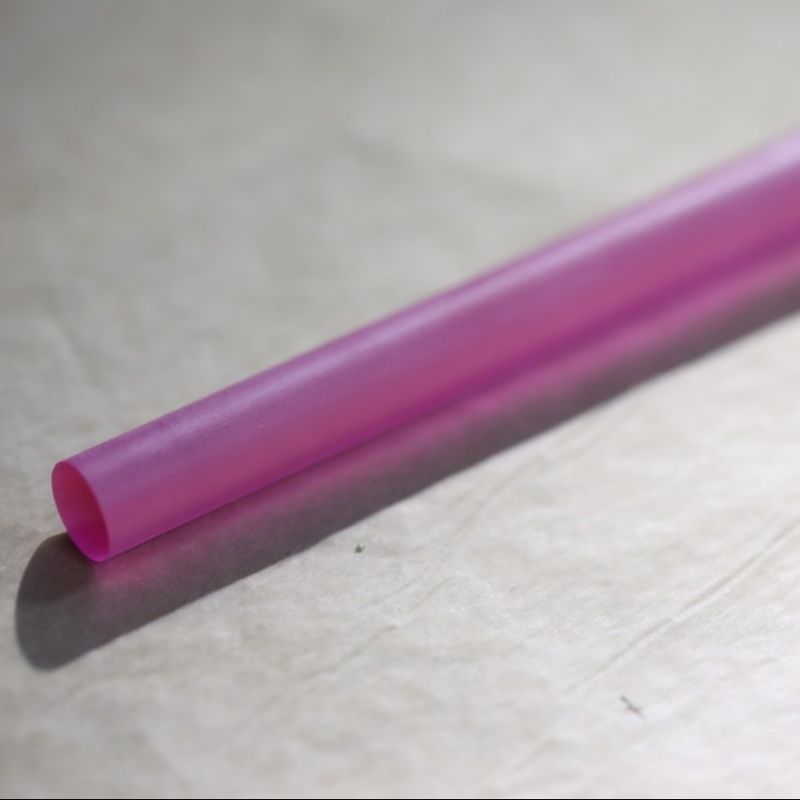

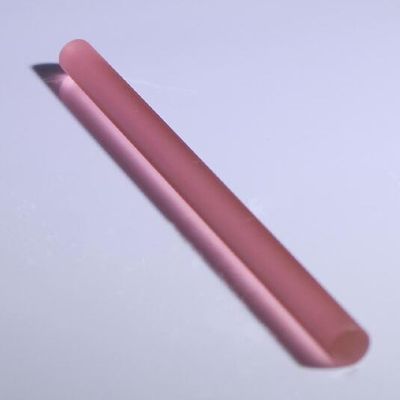

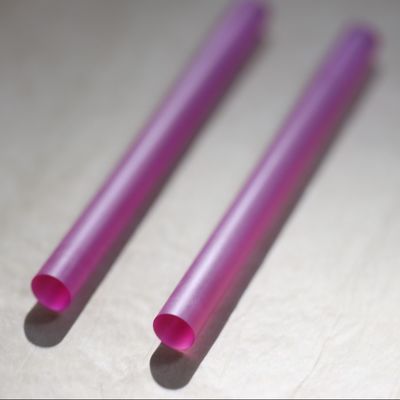

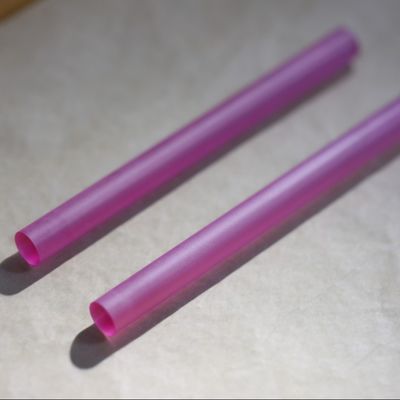

अनुकूलित रूबी लेजर रॉड Al2O3:Cr3+ व्यास 2mm/4mm लंबाई 10mm/20mm
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 |
|---|
|
विस्तार जानकारी |
|||
| सामग्री की संरचना: | अलो ₃ 0.05% cr₂o₃ के साथ डोप किया गया | क्रिस्टल की संरचना: | ट्राइगोनल (α-al₂o₃) |
|---|---|---|---|
| ताप गुण: | थर्मल चालकता: 40 w/(m · k) | यांत्रिक विशेषताएं: | मोहन कठोरता: 9 |
| प्रमुखता देना: | 2 मिमी रूबी लेजर रॉड,अनुकूलित रूबी लेजर रॉड,4 मिमी रूबी लेजर रॉड |
||
उत्पाद विवरण
अनुकूलित रूबी लेजर रॉड (Al2O3:Cr3+) व्यास 2mm/4mm लंबाई 10mm/20mm
रूबी लेजर रॉड का सार
रूबी लेजर रॉड मानव इतिहास में पहला सफलतापूर्वक महसूस किया गया लेजर लाभ माध्यम था, जिसे पहली बार थियोडोर मेमन ने 1960 में प्रदर्शित किया था।इसका मुख्य घटक एक α-अल्युमिनियम (Al2O3) एकल क्रिस्टल है जिसमें लगभग 0.05% त्रिवैलेंट क्रोमियम आयनों (Cr3+), एक विशेषता गहरे लाल रंग प्रदर्शित करता है। यह सिंथेटिक रूबी क्रिस्टल समान रूप से कोरंडम मैट्रिक्स के भीतर सक्रिय माध्यम के रूप में क्रोमियम आयनों को फैलाता है,जहां क्रिस्टल क्षेत्र प्रभावों के माध्यम से एक विशेष ऊर्जा स्तर संरचना का गठन किया जाता है.
रूबी लेजर एक विशिष्ट तीन-स्तरीय प्रणाली सिद्धांत के आधार पर काम करता हैः
- ग्राउंड स्टेट एनर्जी लेवल 4A2: क्रोमियम आयनों की प्रारंभिक स्थिति
- व्यापक अवशोषण बैंड 4F1 और 4F2: हरे (550 एनएम) और बैंगनी (400 एनएम) प्रकाश अवशोषण के अनुरूप
- मेटास्टेबल ऊर्जा स्तर 2E: इसमें दो निकट दूरी वाले स्तर E (694.3 nm) और 2Ā (692.9 nm) शामिल हैं
मजबूत ऑप्टिकल पंपिंग के बाद, Cr3+ आयनों को आधारभूत अवस्था से 4F1/4F2 बैंड में उत्तेजित किया जाता है और तेजी से गैर-रेडिएटिव रूप से 2E मेटास्टेबल अवस्था में आराम होता है।2E स्तर के अपेक्षाकृत लंबे जीवनकाल (~ 3 ms) के कारण, जनसंख्या प्रतिवर्तन प्राप्त किया जा सकता है, अंततः उत्तेजित उत्सर्जन के माध्यम से 694.3 एनएम लाल लेजर आउटपुट का उत्पादन।
की विशेषता तालिकारूबी लेजर रॉड
| संपत्ति | विनिर्देश | इकाई/नोट |
| सामग्री संरचना | Al2O3 0.05% Cr2O3 के साथ डोप्ड | वजन का प्रतिशत |
| क्रिस्टल संरचना | ट्रिगोनल (α-Al2O3) | R3c अंतरिक्ष समूह |
| लेजर तरंग दैर्ध्य | 694.3 एनएम (आर1 रेखा) | प्राथमिक उत्सर्जन लाइन |
| 692.9 एनएम (आर2 रेखा) | माध्यमिक लाइन (कम तापमान) | |
| भौतिक आयाम | व्यासः 2-10 मिमी | अनुकूलन योग्य (2 मिमी/4 मिमी दिखाया गया) |
| लंबाईः 10-200 मिमी | मानक (10 मिमी/20 मिमी दिखाया गया) | |
| ऑप्टिकल गुण | अपवर्तक सूचकांक: 1.763 694nm | सामान्य किरण (नहीं) |
| अवशोषण गुणांक: 0.4-1.2 सेमी−1 | Cr3+ एकाग्रता पर निर्भर करता है | |
| थर्मल गुण | थर्मल चालकताः 40 W/ ((m·K) | 300K |
| थर्मल विस्तारः 5×10−6/K (
