LNOI वेफर लिथियम निओबेट ऑन इंसुलेटर 2/3/4/6/8 इंच LN सब्सट्रेट

LNOI वेफर लिथियम निओबेट ऑन इंसुलेटर 2/3/4/6/8 इंच LN सब्सट्रेट

ब्रांड नाम: ZMSH
मॉडल संख्या: 2 "/3"/4 "/6"/8 "
एमओक्यू: 2
कीमत: 200 USD
पैकेजिंग विवरण: कस्टम डिब्बों
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
सामग्री:
LiNbO3
व्यास/आकार:
2 "/3"/4 "/6"/8 "
काटने का कोण:
X/Y/Z आदि
टीटीवी:
<3सुक्ष्ममापी
सिर झुकाना:
-30
ताना:
<40μm
आपूर्ति की क्षमता:
के रूप में
प्रमुखता देना:

2 इंच लिथियम निओबेट ऑन इंसुलेटर

,

4 इंच लिथियम निओबेट ऑन इंसुलेटर

,

8 इंच लिथियम निओबेट ऑन इंसुलेटर

उत्पाद का वर्णन

LNOI वेफर (इंसुलेटर पर लिथियम निओबेट) 2/3/4/6/8 इंच Si/LN सब्सट्रेट

का परिचय LNOI वेफर्स में एक इन्सुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन से बंधे लिथियम निओबेट (LiNbO₃) की एक पतली परत होती है। लिथियम निओबेट परत उत्कृष्ट ऑप्टिकल और पीजोइलेक्ट्रिक गुण प्रदान करती है, जो इसे विभिन्न उच्च-प्रदर्शन अनुप्रयोगों के लिए आदर्श बनाती है।
LNOI (इंसुलेटर पर लिथियम निओबेट) वेफर उन्नत फोटोनिक और क्वांटम उपकरणों के विकास में उपयोग की जाने वाली एक अत्याधुनिक सामग्री है। इन वेफर्स को लिथियम निओबेट (LiNbO₃) की एक पतली परत को एक इन्सुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन पर, आयन इम्प्लांटेशन और वेफर बॉन्डिंग जैसी विशेष प्रक्रियाओं के माध्यम से बॉन्ड करके बनाया जाता है। LNOI वेफर लिथियम निओबेट के असाधारण ऑप्टिकल और पीजोइलेक्ट्रिक गुणों को विरासत में लेते हैं, जो उन्हें एकीकृत प्रकाशिकी, दूरसंचार और क्वांटम तकनीकों में उच्च-प्रदर्शन अनुप्रयोगों के लिए अपरिहार्य बनाते हैं। यह लेख LNOI वेफर्स के बारे में बुनियादी सिद्धांतों, प्रमुख अनुप्रयोगों और अक्सर पूछे जाने वाले प्रश्नों की पड़ताल करता है।

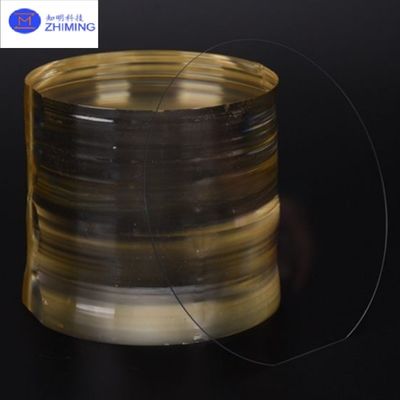

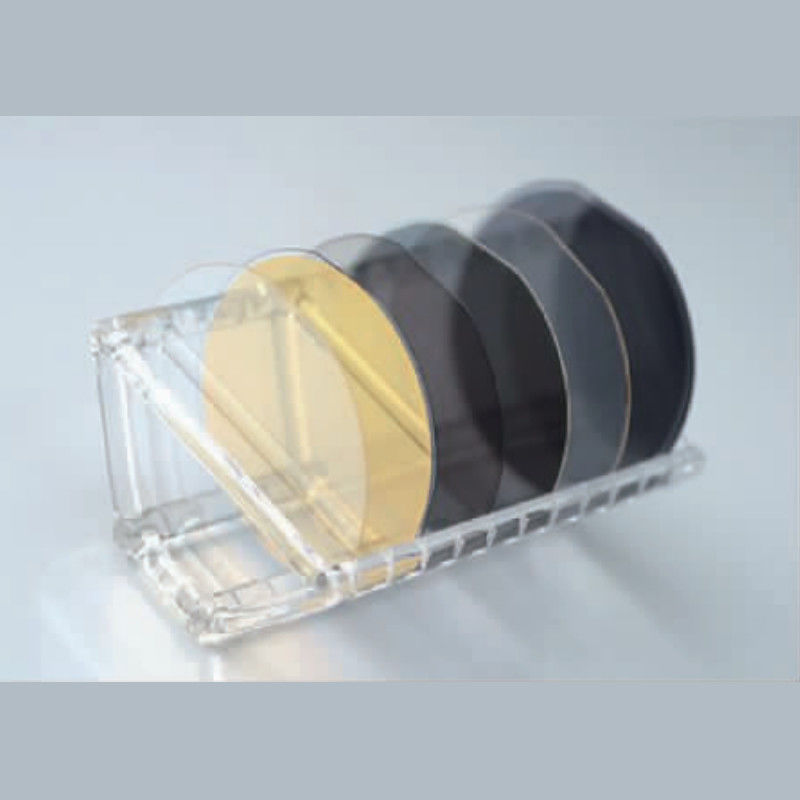

LNOI वेफर लिथियम निओबेट ऑन इंसुलेटर 2/3/4/6/8 इंच LN सब्सट्रेट 0LNOI वेफर लिथियम निओबेट ऑन इंसुलेटर 2/3/4/6/8 इंच LN सब्सट्रेट 1






LNOI वेफर निर्माण का सिद्धांत:
LNOI वेफर्स बनाने की प्रक्रिया जटिल है और अंतिम उत्पाद की उच्च गुणवत्ता और कार्यक्षमता सुनिश्चित करने के लिए कई महत्वपूर्ण चरणों को शामिल करती है। यहां प्रमुख चरणों का विवरण दिया गया है:

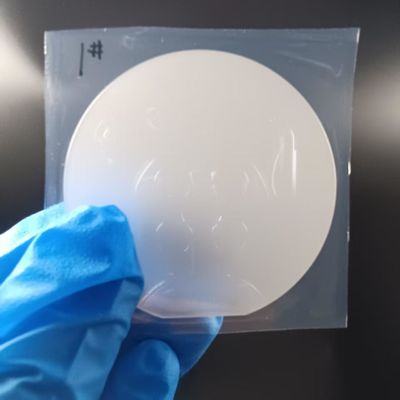

LNOI वेफर लिथियम निओबेट ऑन इंसुलेटर 2/3/4/6/8 इंच LN सब्सट्रेट 2





  1. आयन इम्प्लांटेशन:
    निर्माण प्रक्रिया एक थोक लिथियम निओबेट क्रिस्टल से शुरू होती है। उच्च-ऊर्जा हीलियम (He) आयनों को क्रिस्टल की सतह में प्रत्यारोपित किया जाता है। आयनों की ऊर्जा और गहराई लिथियम निओबेट परत की मोटाई निर्धारित करती है। यह आयन इम्प्लांटेशन क्रिस्टल के भीतर एक नाजुक तल बनाता है, जिसे प्रक्रिया के बाद के चरणों के दौरान अलग किया जा सकता है ताकि एक पतली, उच्च गुणवत्ता वाली लिथियम निओबेट फिल्म प्राप्त हो सके।

  2. सब्सट्रेट के लिए बॉन्डिंग:
    आयन इम्प्लांटेशन प्रक्रिया पूरी होने के बाद, लिथियम निओबेट परत (जो आयनों से कमजोर हो गई है) को एक इन्सुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन से जोड़ा जाता है। यह प्रत्यक्ष वेफर बॉन्डिंग तकनीकों का उपयोग करके किया जाता है, जहां सतहों को उच्च दबाव और तापमान पर एक साथ दबाया जाता है। परिणामी बंधन पतली लिथियम निओबेट परत और सहायक सब्सट्रेट के बीच एक स्थिर इंटरफेस बनाता है।

  3. एनीलिंग और परत पृथक्करण:
    बॉन्डिंग के बाद, वेफर एनीलिंग प्रक्रिया से गुजरता है, जो आयन इम्प्लांटेशन के कारण होने वाली किसी भी क्षति को ठीक करने में मदद करता है। एनीलिंग चरण थोक क्रिस्टल से लिथियम निओबेट की ऊपरी परत के पृथक्करण को भी बढ़ावा देता है। इसके परिणामस्वरूप सब्सट्रेट पर एक उच्च गुणवत्ता वाली पतली लिथियम निओबेट परत बनती है, जो विभिन्न फोटोनिक और क्वांटम अनुप्रयोगों में इसके उपयोग के लिए आवश्यक है।

  4. रासायनिक यांत्रिक पॉलिशिंग (CMP):
    वांछित सतह की गुणवत्ता और समतलता प्राप्त करने के लिए, वेफर रासायनिक यांत्रिक पॉलिशिंग (CMP) से गुजरता है। CMP सतह पर किसी भी खुरदरापन को चिकना करता है, यह सुनिश्चित करता है कि अंतिम वेफर उच्च-प्रदर्शन फोटोनिक उपकरणों में उपयोग के लिए सख्त आवश्यकताओं को पूरा करता है। यह चरण इष्टतम ऑप्टिकल प्रदर्शन सुनिश्चित करने और दोषों को कम करने के लिए महत्वपूर्ण है।




विशिष्टताLNOI वेफर किससे बने हैं? LNOI वेफर्स में एक इन्सुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन से बंधे लिथियम निओबेट (LiNbO₃) की एक पतली परत होती है। लिथियम निओबेट परत उत्कृष्ट ऑप्टिकल और पीजोइलेक्ट्रिक गुण प्रदान करती है, जो इसे विभिन्न उच्च-प्रदर्शन अनुप्रयोगों के लिए आदर्श बनाती है।





सामग्री ऑप्टिकल ग्रेड LiNbO3 वेफर्स
क्यूरी तापमान 1142±0.7℃
काटना कोण X/Y/Z आदि
व्यास/आकार 2”/3”/4”/6”/8”
सहनशीलता (±) <0.20 मिमी ±0.005 मिमी
मोटाई 0.18~0.5 मिमी या अधिक
प्राथमिक समतल 16 मिमी/22 मिमी/32 मिमी
TTV <3μm
धनुष -30<धनुष<30
वारप <40μm
अभिविन्यास समतल सभी उपलब्ध
सतह प्रकार सिंगल साइड पॉलिश (SSP)/डबल साइड्स पॉलिश (DSP)
पॉलिश साइड Ra <0.5nm
S/D 20/10
किनारा मानदंड R=0.2mm C-प्रकार या बुलनोज
गुणवत्ता क्रैक (बुलबुले और समावेशन) से मुक्त
ऑप्टिकल डोप्ड Mg/Fe/Zn/MgO आदि ऑप्टिकल ग्रेड LN के लिए< अनुरोधित प्रति वेफर
वेफर सतह मानदंड अपवर्तक सूचकांक No=2.2878/Ne=2.2033 @632nm तरंग दैर्ध्य/प्रिज्म युग्मक विधि।
संदूषण, कोई नहीं
कण c>0.3μ m <=30
खरोंच, चिपिंग कोई नहीं
दोष कोई किनारा दरारें, खरोंच, आरी के निशान, दाग नहीं
पैकेजिंग मात्रा/वेफर बॉक्स प्रति बॉक्स 25 पीसी






LNOI वेफर्स के अनुप्रयोग:
LNOI वेफर्स का उपयोग विभिन्न क्षेत्रों में किया जाता है, विशेष रूप से उन क्षेत्रों में जिन्हें फोटोनिक, क्वांटम और उच्च गति अनुप्रयोगों के लिए उन्नत सामग्री गुणों की आवश्यकता होती है। नीचे वे प्रमुख क्षेत्र दिए गए हैं जहां LNOI वेफर अपरिहार्य हैं:



LNOI वेफर लिथियम निओबेट ऑन इंसुलेटर 2/3/4/6/8 इंच LN सब्सट्रेट 3

  1. एकीकृत प्रकाशिकी:
    LNOI वेफर्स का व्यापक रूप से एकीकृत प्रकाशिकी में उपयोग किया जाता है, जहां वे मॉड्यूलेटर, वेवगाइड और रेजोनेटर जैसे फोटोनिक उपकरणों के लिए आधार के रूप में काम करते हैं। ये उपकरण एकीकृत सर्किट स्तर पर प्रकाश में हेरफेर करने के लिए महत्वपूर्ण हैं, जो उच्च गति डेटा ट्रांसमिशन, सिग्नल प्रोसेसिंग और उन्नत ऑप्टिकल अनुप्रयोगों को सक्षम करते हैं।

  2. दूरसंचार:
    LNOI वेफर दूरसंचार में, विशेष रूप से ऑप्टिकल संचार प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं। इनका उपयोग ऑप्टिकल मॉड्यूलेटर बनाने के लिए किया जाता है, जो उच्च गति फाइबर-ऑप्टिक नेटवर्क के लिए आवश्यक घटक हैं। LNOI के असाधारण इलेक्ट्रो-ऑप्टिक गुण उच्च आवृत्तियों पर सटीक प्रकाश मॉड्यूलेशन की अनुमति देते हैं, जो आधुनिक संचार प्रणालियों के लिए आवश्यक है।

  3. क्वांटम कंप्यूटिंग:
    LNOI वेफर क्वांटम तकनीकों के लिए एक आदर्श सामग्री हैं क्योंकि उनमें उलझे हुए फोटॉन जोड़े उत्पन्न करने की क्षमता होती है, जो क्वांटम कुंजी वितरण (QKD) और क्वांटम क्रिप्टोग्राफी के लिए आवश्यक हैं। क्वांटम कंप्यूटिंग सिस्टम में उनका एकीकरण उन्नत फोटोनिक सर्किट के विकास की अनुमति देता है, जो क्वांटम कंप्यूटिंग और संचार तकनीकों के भविष्य के लिए महत्वपूर्ण हैं।

  4. सेंसिंग टेक्नोलॉजीज:
    LNOI वेफर्स का उपयोग ऑप्टिकल और ध्वनिक सेंसिंग अनुप्रयोगों में भी किया जाता है। वेफर्स की प्रकाश और ध्वनि दोनों के साथ बातचीत करने की क्षमता उन्हें चिकित्सा निदान, पर्यावरण निगरानी और औद्योगिक परीक्षण में उपयोग किए जाने वाले सेंसर के लिए मूल्यवान बनाती है। उनकी उच्च संवेदनशीलता और स्थिरता सटीक माप सुनिश्चित करती है, जिससे वे इन क्षेत्रों में आवश्यक हो जाते हैं।




LNOI वेफर का अक्सर पूछे जाने वाले प्रश्नLNOI वेफर किससे बने हैं? LNOI वेफर्स में एक इन्सुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन से बंधे लिथियम निओबेट (LiNbO₃) की एक पतली परत होती है। लिथियम निओबेट परत उत्कृष्ट ऑप्टिकल और पीजोइलेक्ट्रिक गुण प्रदान करती है, जो इसे विभिन्न उच्च-प्रदर्शन अनुप्रयोगों के लिए आदर्श बनाती है।

  1. LNOI वेफर SOI वेफर से कैसे अलग हैं?
    जबकि LNOI और SOI दोनों वेफर एक इन्सुलेटिंग सब्सट्रेट से बंधे एक पतली फिल्म से बने होते हैं, LNOI पतली फिल्म सामग्री के रूप में लिथियम निओबेट का उपयोग करता है, जबकि SOI वेफर सिलिकॉन का उपयोग करते हैं। लिथियम निओबेट बेहतर गैर-रैखिक ऑप्टिकल गुण प्रदान करता है, जो LNOI वेफर्स को क्वांटम कंप्यूटिंग और उन्नत फोटोनिक्स जैसे अनुप्रयोगों के लिए अधिक उपयुक्त बनाता है।

  2. LNOI वेफर्स का उपयोग करने के प्राथमिक लाभ क्या हैं?
    LNOI वेफर्स के प्राथमिक लाभों में उनके उच्च इलेक्ट्रो-ऑप्टिक गुणांक शामिल हैं, जो कुशल प्रकाश मॉड्यूलेशन को सक्षम करते हैं, साथ ही उनकी यांत्रिक शक्ति, जो डिवाइस संचालन के दौरान स्थिरता सुनिश्चित करती है। ये गुण LNOI वेफर्स को उच्च गति ऑप्टिकल और क्वांटम अनुप्रयोगों के लिए आदर्श बनाते हैं।
