लिटाओ3 वेफर लिथियम टैंटलैट इलेक्ट्रो-ऑप्टिक गैर-रैखिक ऑप्टिकल पिज़ोइलेक्ट्रिक अनुकूलन
उत्पाद विवरण:
| ब्रांड नाम: | ZMSH |
|
विस्तार जानकारी |
|||
| क्रिस्टल प्रणाली: | तिकोना | व्यास: | Ø76.2 मिमी, ø100 मिमी, अन्य |
|---|---|---|---|
| अभिविन्यास: | 127.86 ° y, 64 ° y, x, y, z, या कस्टम | क्यूरी तापमान: | 605 |
| कठोरता (मोह): | 5.5-6 | रंग: | रंगहीन या पीला पीला-हरी |
| प्रमुखता देना: | इलेक्ट्रो ऑप्टिक LiTaO3 वेफर,पीज़ोइलेक्ट्रिक लिटाओ3 वेफर,गैर-रैखिक ऑप्टिकल LiTaO3 वेफर |
||
उत्पाद विवरण
लिटाओ3 वेफर लिथियम टैंटलैट इलेक्ट्रो-ऑप्टिक गैर-रैखिक ऑप्टिकल पिज़ोइलेक्ट्रिक अनुकूलन
परिचय
लिथियम टैंटालेट एक उत्कृष्ट बहुआयामी क्रिस्टलीय सामग्री है जो अपनी इल्मेनिट-प्रकार की संरचना की विशेषता है, जिसमें एक रंगहीन या पीले पीले रंग की उपस्थिति होती है।अपनी प्रचुर मात्रा में कच्चे माल की उपलब्धता के लिए प्रसिद्ध, असाधारण थर्मल और रासायनिक स्थिरता, और मशीनीकरण, लिथियम टैंटालेट उच्च गुणवत्ता वाले, बड़े आयामी एकल क्रिस्टल के विकास को सक्षम बनाता है।ये क्रिस्टल इलेक्ट्रॉनिक संचार घटकों जैसे कि प्रतिध्वनकों के निर्माण में उत्कृष्ट प्रदर्शन प्रदर्शित करते हैं, सतह ध्वनिक तरंग (SAW) फिल्टर और ट्रांसड्यूसर। एक अपरिहार्य कार्यात्मक सामग्री के रूप में,लिथियम टैंटालेट मोबाइल संचार सहित उन्नत संचार प्रौद्योगिकियों में महत्वपूर्ण भूमिका निभाता है, उपग्रह प्रणालियों और एयरोस्पेस अनुप्रयोगों।
तकनीकी विशेषताएं
(1) इलेक्ट्रो-ऑप्टिक गुण: लिथियम टैंटालेट में उल्लेखनीय इलेक्ट्रो-ऑप्टिक गुण हैं, जो ऑप्टिकल संचार और कंप्यूटिंग में इसके अनुप्रयोगों का आधार बनाते हैं।एक गैर-सेंट्रोसिमेट्रिक क्रिस्टल के रूप में, लिथियम टैंटालेट एक मजबूत रैखिक इलेक्ट्रो-ऑप्टिक (पोकेल्स) प्रभाव प्रदर्शित करता है। लागू विद्युत क्षेत्रों के तहत, इसके अपवर्तन सूचकांक में मॉड्यूलेशन होता है,विद्युत संकेतों को ऑप्टिकल संकेत मॉड्यूलेशन में कुशल रूपांतरण करने में सक्षम.
(2) प्रकाशभंग प्रभावः लिथियम टैंटालेट कमजोर प्रकाश के लिए भी अत्यधिक प्रकाशसंवेदनशील होता है, जिससे महत्वपूर्ण प्रकाशभंग प्रभाव होते हैं।सामग्री में इलेक्ट्रॉन वैलेंस बैंड से संवाहक बैंड तक उत्तेजित होते हैं, एक बराबर संख्या में छेद पीछे छोड़ने. मुक्त शुल्क विद्युत क्षेत्रों के तहत प्रवास,स्थानिक आवेश वितरण बनाना जो आंतरिक विद्युत क्षेत्र को बदलता है और अपवर्तक सूचकांक में परिवर्तन का कारण बनता हैविशेष रूप से, यह प्रकाशभंग प्रभाव आम तौर पर प्रतिवर्ती होता है; एक बार प्रकाश समाप्त हो जाने के बाद, अपवर्तन सूचकांक आंशिक रूप से या पूरी तरह से अपनी मूल स्थिति में वापस आ जाता है।
(3) पिज़ोइलेक्ट्रिक प्रभावः त्रिकोणीय क्रिस्टल प्रणाली से संबंधित, लिथियम टैंटालेट में एक गैर-सेंट्रोसिमेट्रिक संरचना होती है जिसमें सकारात्मक और नकारात्मक आवेश केंद्र असंगत होते हैं।यांत्रिक तनाव के अधीन होने पर, इन चार्ज केंद्रों के बीच विस्थापन सतह चार्ज उत्पन्न करता है, जो एक पिज़ोइलेक्ट्रिक प्रतिक्रिया के रूप में प्रकट होता है।
सिद्धांत
5जी संचार, कृत्रिम बुद्धिमत्ता और आईओटी प्रौद्योगिकियों की तेजी से प्रगति के साथ, इलेक्ट्रॉनिक उपकरण तेजी से लघुकरण, उच्च आवृत्ति संचालन की ओर बढ़ रहे हैं,और एकीकरणलिथियम टैंटालेट पतली फिल्मों को उनके असाधारण इलेक्ट्रो-ऑप्टिक रूपांतरण गुणों, थर्मल विशेषताओं, थर्मल चालकता और सिलिकॉन संगतता के लिए मान्यता प्राप्त है।उन्हें अगली पीढ़ी के डिवाइस विकास के लिए एक आवश्यक सामग्री बनाने के बाद मूर के कानून युग में.
रासायनिक वाष्प अवशेष (सीवीडी):
रासायनिक वाष्प जमाव (सीवीडी) वाष्प-अवधि उप-अक्षीय वृद्धि के लिए ऑर्गेनोमेटलिक थर्मल अपघटन का उपयोग करने वाली एक उन्नत तकनीक है। प्रतिक्रियाशील गैसों को प्रतिक्रिया कक्ष में लाया जाता है,नियंत्रित परिस्थितियों में सक्रियइस विधि से जमा सामग्री की रासायनिक संरचना पर सटीक नियंत्रण संभव हो जाता है।कम तनाव जैसे फायदे प्रदान करता है, उच्च गुणवत्ता वाली फिल्म गठन, उच्च शुद्धता, उच्च थ्रूपुट, और उत्कृष्ट एकरूपता।
लिथियम टैंटलेट (LiTaO3) सामग्री विनिर्देश
I. मूल गुण
| संपत्ति | मूल्य | इकाई/नोट |
|---|---|---|
| क्रिस्टल प्रणाली | त्रिकोणीय | |
| ग्रिड स्थिर | a = 5.154 Å, c = 13.783 Å | |
| घनत्व | 7.45 | जी/सेमी3 |
| पिघलने का बिंदु | 1650 | °C |
| क्यूरी तापमान | 605 | °C |
| कठोरता (मोह) | 5.5 ¢ 6 | |
| डायलेक्ट्रिक निरंतर | ε11/ε0 = 39?? 43; ε33/ε0 = 42?? 43 | |
| प्रतिरोध | 10¹⁵ | Ω·m (यूनिट सुधार मानकर) |
| थर्मल विस्तार गुणांक | α1=α2=1.61×10−6; α3=4.1×10−6 | /°C (25°C पर) |
| रंग | रंगहीन या पीले पीले हरे रंग का | |
| ट्रांसमिशन रेंज | 400 ₹5000 | एनएम |
| अपवर्तक सूचकांक | n0 = 2.176, ne = 2.180 | @ 633 एनएम |

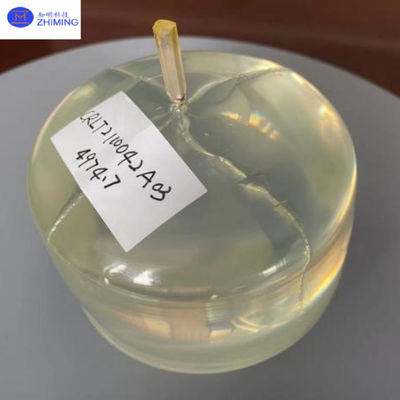

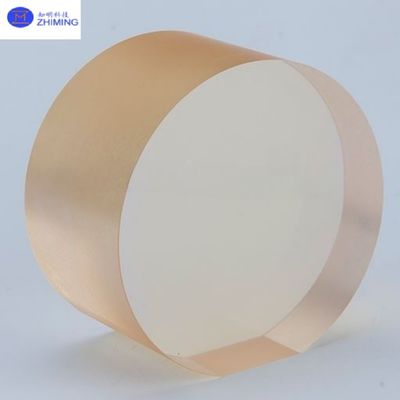

II. बल्क क्रिस्टल विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| व्यास | Ø76.2 mm, Ø100 mm, अन्य |
| लम्बाई | ≤ 150 मिमी, ≤ 100 मिमी |
| अभिविन्यास | 127.86°Y, 64°Y, X, Y, Z या कस्टम |

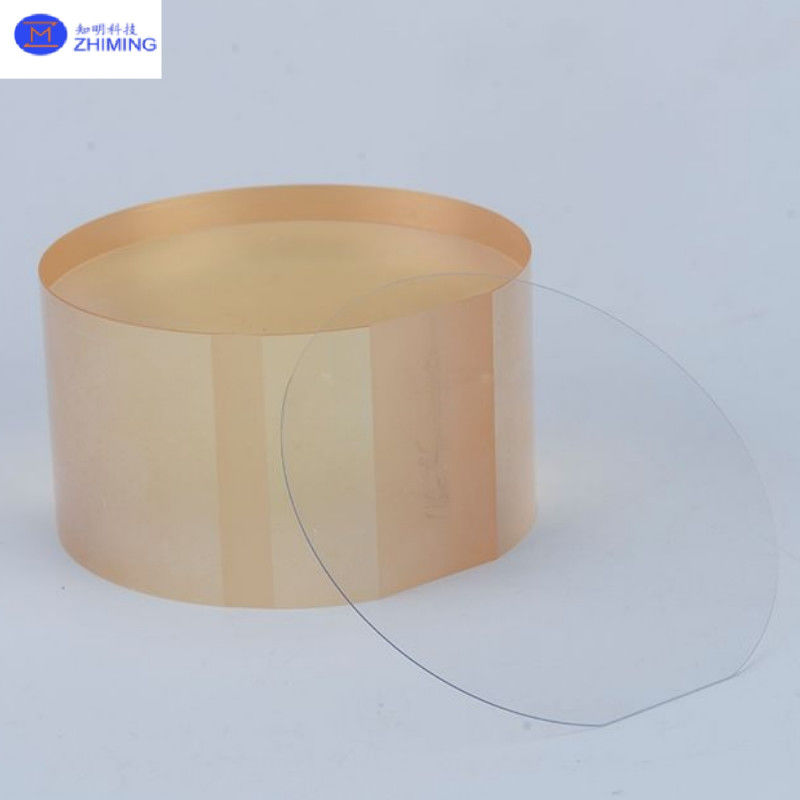

वेफर विनिर्देश
| पैरामीटर | मूल्य | इकाई/नोट |
|---|---|---|
| व्यास | Ø76.2 mm, Ø100 mm | |
| मोटाई | ≥0.25 मिमी | |
| अभिविन्यास | 127.86°Y, 64°Y, X, Y, Z या कस्टम | |
| संदर्भ विमान | एक्स, वाई, जेड या कस्टम | |
| संदर्भ विमान चौड़ाई | 22 ± 2 | मिमी |
| सतह रफनेस (Ra/Rz) | 10/5 | μm |
| कुल मोटाई परिवर्तन (टीटीवी) | <10 | μm |
आवेदन
पीज़ोइलेक्ट्रिक रेज़ोनैटर और फिल्टर: इसके मजबूत पीज़ोइलेक्ट्रिक प्रभाव का लाभ उठाते हुए,LiTaO3 का उपयोग उच्च आवृत्ति सतह ध्वनिक तरंग (SAW) फिल्टर और मोबाइल फोन में संकेत प्रसंस्करण के लिए बल्क ध्वनिक तरंग (BAW) प्रतिध्वनकों में किया जाता है, उपग्रह संचार और रडार प्रणाली।
अल्ट्रासोनिक ट्रांसड्यूसर और पीज़ोइलेक्ट्रिक इमेजिंगः उच्च इलेक्ट्रोमैकेनिकल युग्मन गुणांक LiTaO3 को चिकित्सा अल्ट्रासाउंड इमेजिंग और औद्योगिक गैर-विनाशकारी परीक्षण ट्रांसड्यूसर के लिए आदर्श बनाता है।
प्रश्न और उत्तर
प्रश्न: लिटाओ3 क्या है?
A: लिथियम टैंटलैट (Lithium Tantalate) एक एकल क्रिस्टल सामग्री है जिसमें उत्कृष्ट इलेक्ट्रो-ऑप्टिक, पीज़ोइलेक्ट्रिक और गैर-रैखिक ऑप्टिकल गुण हैं। इसका उपयोग ऑप्टिकल संचार, लेजर, ध्वनिकी में व्यापक रूप से किया जाता है।,और इन्फ्रारेड डिटेक्शन।
प्रश्न: लिटाओ3 और लिन्बो3 में क्या अंतर है?
A: LiTaO3 में एक उच्च लेजर क्षति सीमा और बेहतर थर्मल स्थिरता है, जिससे यह उच्च शक्ति वाले लेजर और आवृत्ति रूपांतरण के लिए अधिक उपयुक्त है।एक उच्च इलेक्ट्रो-ऑप्टिक गुणांक है और आमतौर पर ऑप्टिकल संचार में प्रयोग किया जाता है.
प्रश्न: लिटाओ3 के विशिष्ट क्रिस्टल अभिविन्यास क्या हैं?
A: सामान्य अभिविन्यास में Z-कट (इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर और SAW उपकरणों के लिए) और X-कट/Y-कट (विशिष्ट ध्वनिक तरंग अनुप्रयोगों के लिए) शामिल हैं।
प्रश्न: क्या LiTaO3 उत्पादों को अनुकूलित किया जा सकता है?
एकः हाँ, विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए आकार, अभिविन्यास, मोटाई, सतह खत्म, और डोपिंग एकाग्रता के लिए अनुकूलन उपलब्ध है।
