उच्च पारगम्यता TGV नीलम सब्सट्रेट प्रवाहकीय एयरोस्पेस ऑटोमोटिव AR VR
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| सामग्री: | सिंगल-क्रिस्टल नीलम (सी-प्लेन, ए-प्लेन वैकल्पिक) | मोटाई: | 100 माइक्रोन - 1000 माइक्रोन |
|---|---|---|---|
| व्यास के माध्यम से: | ≥ 20 माइक्रोन | पहलू अनुपात: | ≥ 10: 1 |
| सतह खुरदरापन: | रा <1 एनएम (उपलब्ध पॉलिशिंग) | पैकेज संगतता: | फैन-आउट, फ्लिप-चिप, एमईएमएस पैकेजिंग, आदि। |
| प्रमुखता देना: | ऑटोमोटिव सफीर सब्सट्रेट,संवाहक नीलमणि सब्सट्रेट,उच्च पारगम्यता वाला नीलम का सब्सट्रेट |
||
उत्पाद विवरण
उत्पाद अवलोकन

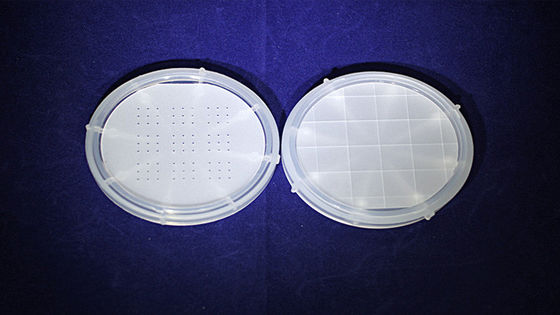

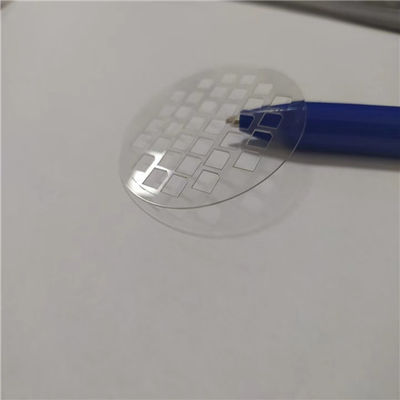

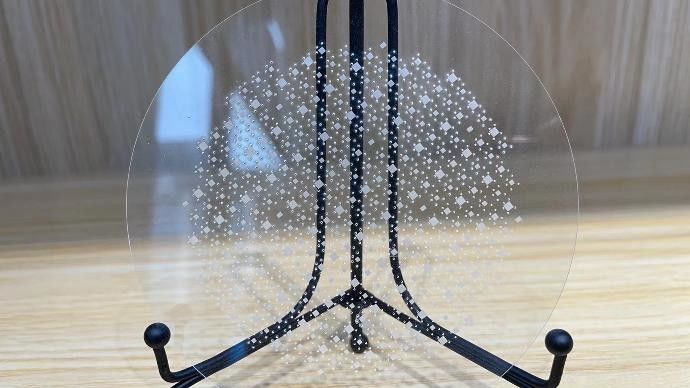

टीजीवी सफीर एक पारदर्शी प्रवाहकीय ग्लास सामग्री है जो सफीर (Al2O3) सब्सट्रेट पर आधारित है, जिसे मैग्नेट्रॉन स्पटरिंग के माध्यम से पारदर्शी प्रवाहकीय ऑक्साइड (TCO) फिल्मों (जैसे, ITO, AZO) के साथ लेपित किया गया है।टीजीवी सैफियर सैफियर की अति-उच्च कठोरता को जोड़ती है, उच्च तापमान प्रतिरोध, और टीसीओ फिल्मों की चालकता और पारदर्शिता, इसे चरम वातावरण में उच्च प्रदर्शन वाले इलेक्ट्रॉनिक उपकरणों के लिए आदर्श बनाती है।
सिद्धांत

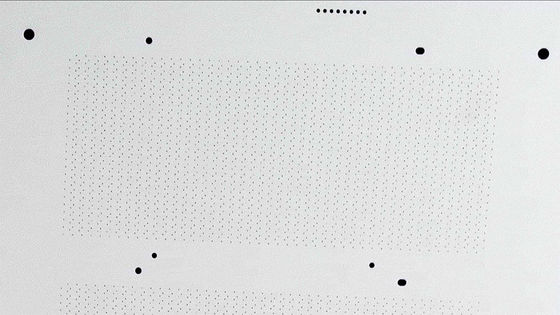

प्रयोग करनालेजरड्रिलिंगयासूखीउत्कीर्णन,लंबवतविआसके साथउच्चपहलूअनुपातहैंसृजितमेंदरत्नसब्सट्रेटयेविआसहैंधातुकृततकसक्षम करनालंबवतविद्युतसंकेतसंचरण,जबकिरखरखावदनीलमऑप्टिकलस्पष्टताऔरयांत्रिकनिष्ठा।
नीलमणि सब्सट्रेट:नीलम (Al2O3) प्रकृति में सबसे कठिन ऑक्साइड सामग्री में से एक है, जो असाधारण रासायनिक स्थिरता, उच्च थर्मल चालकता (~ 40 W/m·K) और एक व्यापक ऑप्टिकल बैंडगैप (~ 9.9 eV) प्रदान करता है,उच्च तापमान और कठोर रासायनिक वातावरण के लिए प्रतिरोधी.
पारदर्शी प्रवाहकीय परत:एक नैनो-स्केल TCO फिल्म (जैसे, ITO) भौतिक वाष्प जमाव (PVD) के माध्यम से नीलम की सतह पर जमा की जाती है, उच्च पारगम्यता (> 90%) और कम शीट प्रतिरोध (≤10 Ω/sq) को संतुलित करती है।
तकनीकी चुनौतियां
अत्यधिक कठोरता
नीलम का मोह्स कठोरता 9 है (डायमंड के बाद दूसरा), जिससे पारंपरिक यांत्रिक ड्रिलिंग उपकरण (जैसे, टंगस्टन कार्बाइड ड्रिल) तेजी से पहनने या यहां तक कि अप्रभावी हो जाते हैं।
भंगुर फ्रैक्चर का खतरा
नीलम की एकल-क्रिस्टल संरचना इसे मशीनिंग के दौरान सूक्ष्म-क्रैक, किनारे चिपिंग या विघटन के लिए संवेदनशील बनाती है, जो छेद-दीवार की गुणवत्ता और डिवाइस विश्वसनीयता को खतरे में डालती है।
सूक्ष्म-छेद आवश्यकताएं
एलईडी चिप्स या एमईएमएस सेंसर के लिए, व्यास <100 μm के छेद की आवश्यकता होती है, जिसके लिए ±1 μm के भीतर सटीकता की आवश्यकता होती है।
थर्मल क्षति नियंत्रण
उच्च तापमान प्रक्रियाएं (जैसे, लेजर ड्रिलिंग) स्थानीय पिघलने या थर्मल तनाव दरारों का कारण बन सकती हैं।
विनिर्देश
| पद | विशिष्ट मान (अनुकूलन योग्य) |
|---|---|
| सामग्री | एकल क्रिस्टल नीलम (सी-प्लेन, ए-प्लेन वैकल्पिक) |
| मोटाई | 100 माइक्रोन 1000 माइक्रोन |
| व्यास | ≥ 20 μm |
| पहलू अनुपात | ≥ 10:1 |
| घनत्व के द्वारा | > 1,000,000 vias/cm2 (वैकल्पिक) |
| धातुकरण | Ti/Cu, Ni/Au, Pt आदि |
| सतह की कठोरता | Ra < 1 nm (पॉलिशिंग उपलब्ध) |
| पैकेज संगतता | फैन-आउट, फ्लिप-चिप, एमईएमएस पैकेजिंग आदि |
आवेदन
उपभोक्ता इलेक्ट्रॉनिक्सः खरोंच प्रतिरोधी एआर/वीआर डिस्प्ले, लचीला ओएलईडी बैकप्लेन।
ऑप्टोइलेक्ट्रॉनिक्सः लेजर विंडो के घटक, यूवी सेंसर, उच्च शक्ति वाले एलईडी सब्सट्रेट।
ऑटोमोबाइलः ऑटोमोबाइल डिस्प्ले, लिडर ऑप्टिकल घटक।
एयरोस्पेस : विकिरण प्रतिरोधी उपग्रह भाग और अंतरिक्ष यान खिड़कियां।
प्रश्न और उत्तर
प्रश्न 1: टीजीवी सैफियर और साधारण प्रवाहकीय ग्लास में क्या अंतर है?
A1 : TGV सैफियर साधारण कांच से 10 गुना कठोर है, 600°C तक के तापमान का सामना करता है और कठोर रासायनिक वातावरण में काम करता है।
Q2: क्या TGV Sapphire को अनुकूलित किया जा सकता है (उदाहरण के लिए, आकार काटना, मोटाई समायोजन)?
A2: हाँ, अनुकूलन योग्य आयाम, मोटाई (0.5 मिमी ~ 5 मिमी), और प्रवाहकीय परत पैटर्न उपलब्ध हैं।
प्रश्न 3: क्या अत्यधिक तापमान टीजीवी सैफियर की चालकता को प्रभावित करता है?
A3: सफीर के सीटीई सिलिकॉन चिप्स से मेल खाते हैं, उच्च तापमान में स्थिर चालकता सुनिश्चित करते हैं।
