सारःवेफर बॉन्डर​

वेफर बॉन्डर उन्नत अर्धचालक विनिर्माण के लिए एक बहुमुखी समाधान है, जो विश्वसनीय प्रत्यक्ष बंधन, एनोडिक बंधन और थर्मोकॉम्प्रेशन प्रक्रियाओं की पेशकश करता है।उच्च उपज और दोहराव के लिए डिज़ाइन किया गया, यह मोटाई लचीलापन के साथ 6 से 12 इंच के वेफर्स का समर्थन करता है, 3 डी आईसी पैकेजिंग, एमईएमएस डिवाइस और पावर इलेक्ट्रॉनिक्स जैसे विविध अनुप्रयोगों के लिए सटीक संरेखण और प्रक्रिया स्थिरता सुनिश्चित करता है।

स्वचालित हैंडलिंग और बुद्धिमान निगरानी से लैस, यह प्रणाली सामग्री अपशिष्ट को कम करती है और अपटाइम को अधिकतम करती है। इसका मॉड्यूलर डिजाइन नई प्रक्रियाओं के लिए त्वरित अनुकूलन की अनुमति देता है,परिचालन जटिलता को कम करनावैश्विक उद्योग मानकों का अनुपालन करते हुए, बॉन्डर मौजूदा उत्पादन लाइनों और एमईएस प्रणालियों के साथ निर्बाध रूप से एकीकृत होता है, जिससे ट्रेसेबिलिटी और दक्षता बढ़ जाती है।

आईएसओ-प्रमाणित गुणवत्ता और उत्तरदायी वैश्विक सेवा द्वारा समर्थित, यह मंच उच्च मात्रा में विनिर्माण के लिए स्वामित्व लागत को अनुकूलित करते हुए दीर्घकालिक प्रदर्शन प्रदान करता है।

वेफर बंधन तकनीक

​

1कमरे के तापमान पर बंधन​

​सिद्धांत:

• सतह सक्रियण (प्लाज्मा/यूवी उपचार) के माध्यम से परिवेश के तापमान (25-100°C) पर सब्सट्रेट (जैसे, Si, ग्लास, पॉलिमर) के बीच परमाणु स्तर पर बंधन प्राप्त करता है।
• वैन डेर वाल्स बल या हाइड्रोजन बंधन पर निर्भर करता है, जिसके लिए अति चिकनी सतहों (Ra < 0.5 nm) की आवश्यकता होती है।

​आवेदन :

• लचीला इलेक्ट्रॉनिक्स (OLED, फोल्डेबल डिस्प्ले)
• निम्न तापमान MEMS (माइक्रोस्केल सेंसर, बायोचिप)
• विभेदक एकीकरण (Si पर III-V यौगिक)

​लाभ:

• कोई थर्मल तनाव या warping.
• तापमान-संवेदनशील सामग्री के साथ संगत।

​सीमाएँ :

• कम आरंभिक बंधन शक्ति (पोस्ट-एनीलिंग की आवश्यकता हो सकती है) ।
• सतह संदूषण के प्रति उच्च संवेदनशीलता।

2हाइड्रोफिलिक बॉन्डिंग​

​सिद्धांत:

• सतहों को हाइड्रॉक्सिल (-OH) समूह उत्पन्न करने के लिए ऑक्सीजन या नाइट्रोजन प्लाज्मा के साथ इलाज किया जाता है।
• निर्वात/नियंत्रित वायुमंडल (150~300°C) में सी-ओ-सी सहसंयोजक बंधन के माध्यम से बंधन बनते हैं।

​आवेदन :

• सी-ग्लास बंधन (एमईएमएस दबाव सेंसर, ऑप्टिकल पैकेजिंग)
• सिलिकॉन डाई का 3डी स्टैकिंग (मेमोरी स्टैकिंग)
• जैव संगत उपकरण निर्माण (लैब-ऑन-ए-चिप) ।

​लाभ:

• कम थर्मल बजट (इंटरफेस दोषों को कम करता है) ।
• बड़े क्षेत्र के वेफर्स के लिए उत्कृष्ट समतलता।

​सीमाएँ :

• आर्द्रता के प्रति संवेदनशील (दीर्घकालिक स्थिरता जोखिम) ।
• प्लाज्मा एक्सपोज़र नियंत्रण की आवश्यकता होती है।

3अस्थायी बंधन​

​सिद्धांत:

• वाहक पर वेफर्स को संलग्न करने के लिए प्रतिवर्ती चिपकने वाली परतों (बीसीबी, यूवी-क्युरेबल राल) का उपयोग करता है।
• लेजर लिफ्ट-ऑफ, थर्मल स्लाइड या रासायनिक विघटन के माध्यम से पृथक्करण।

​आवेदन :

• थ्री-डी पैकेजिंग (पतली-वेफर हैंडलिंग, फैन-आउट WLP) ।
• बैकसाइड प्रोसेसिंग (टीएसवी भरना, निष्क्रिय करना)
• एमईएमएस रिलीज (बलिदान परत उत्कीर्णन)

​लाभ:

• नीचे की तरफ़ के चरणों के लिए वेफर की समतलता को बनाए रखता है।
• उच्च-तापमान के बाद के बंधन प्रक्रियाओं (>300°C) के साथ संगत।

​सीमाएँ :

• चिपकने वाले अवशेषों से दूषित होने का जोखिम।
• पृथक्करण से सूक्ष्म दरारें उत्पन्न हो सकती हैं।

आवेदन

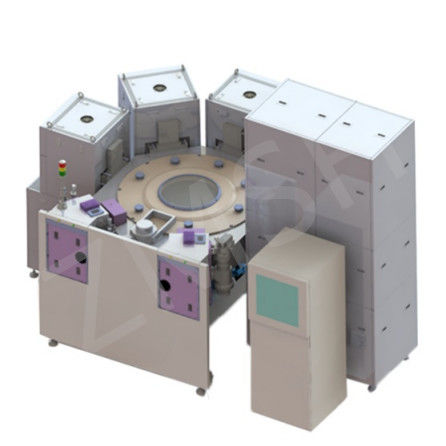

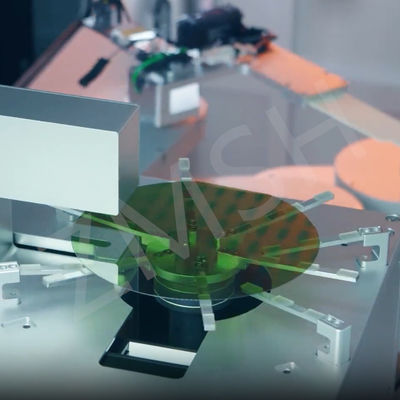

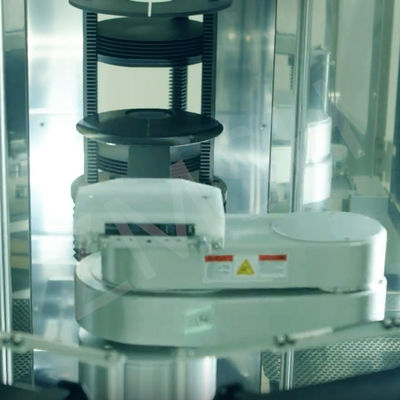

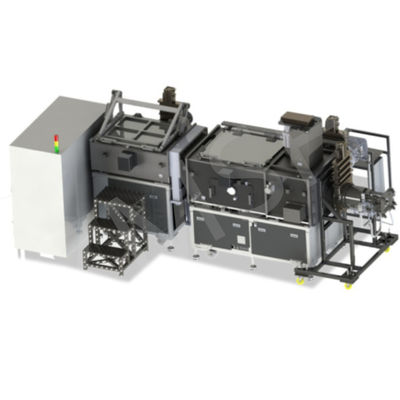

ZMSH वेफर बॉन्डर

अक्सर पूछे जाने वाले प्रश्न (FAQ)

​प्रश्न:तापमान-संवेदनशील सामग्री के लिए कौन सी बांधने की विधि सर्वोत्तम है?
A: कमरे के तापमान पर बंधन या अस्थायी बंधन बहुलक या कार्बनिक इलेक्ट्रॉनिक्स जैसी सामग्री के लिए आदर्श हैं, क्योंकि वे थर्मल तनाव से बचते हैं।

प्रश्न:अस्थायी बंधन कैसे काम करता है?
A:एक प्रतिवर्ती चिपकने वाली परत (उदाहरण के लिए, बीसीबी या यूवी राल) एक वाहक के लिए वेफर को बांधती है। प्रसंस्करण के बाद, अलगाव लेजर लिफ्ट-ऑफ या थर्मल स्लाइड के माध्यम से किया जाता है।

प्रश्न:क्या मैं मौजूदा लिथोग्राफी उपकरण के साथ बंधन को एकीकृत कर सकता हूँ?
A: हां, मॉड्यूलर बॉन्डर्स को एमईएस संगत नियंत्रणों के साथ फैक्ट्रियों में एकीकृत किया जा सकता है।
