वेफर बॉन्डर उपकरण कक्ष तापमान बंधन हाइड्रोफिलिक बंधन के लिए 4 6 8 12 इंच SiC-Si SiC-SiC

वेफर बॉन्डर उपकरण कमरे के तापमान बंधन, हाइड्रोफिलिक बंधन के लिए 4 6 8 12 इंच SiC-Si SiC-SiC

वेफर बॉन्डर उपकरण

यह वेफर बॉन्डर सिलिकॉन कार्बाइड (SiC) वेफर्स के उच्च परिशुद्धता बंधन के लिए बनाया गया है, दोनों का समर्थन करता हैकमरे के तापमान पर बंधनऔरहाइड्रोफिलिक बंधनयह वाफर्स को संभालने में सक्षम है4 इंच, 6 इंच, 8 इंच और 12 इंचउन्नत संरेखण प्रणालियों और सटीक तापमान और दबाव नियंत्रण के साथ,यह उपकरण बिजली अर्धचालक विनिर्माण और अनुसंधान अनुप्रयोगों के लिए उच्च उपज और उत्कृष्ट एकरूपता सुनिश्चित करता है.

वेफर बॉन्डर उपकरण की संपत्ति

• बंधन के प्रकार: कमरे के तापमान पर बंधन, हाइड्रोफिलिक बंधन

• वेफर आकार समर्थित: 4", 6", 8", 12"

• बंधन सामग्री: SiC-Si, SiC-SiC

• संरेखण सटीकता: ≤ ± 1 μm

• बंधन दबाव: 0-5 एमपीए समायोज्य

• तापमान सीमा: कमरे का तापमान 400 डिग्री सेल्सियस तक (यदि आवश्यक हो तो प्री/पोस्ट ट्रीटमेंट के लिए)

• वैक्यूम कक्ष: कण मुक्त बंधन के लिए उच्च वैक्यूम वातावरण

• उपयोगकर्ता इंटरफ़ेस: प्रोग्राम योग्य व्यंजनों के साथ टचस्क्रीन इंटरफ़ेस

• स्वचालन: वैकल्पिक स्वचालित वेफर लोडिंग/अनलोडिंग

• सुरक्षा विशेषताएं: बंद कक्ष, अति ताप संरक्षण, आपातकालीन रोक

वेफर बॉन्डर उपकरण उन्नत अर्धचालक सामग्रियों के लिए उच्च परिशुद्धता बंधन प्रक्रियाओं का समर्थन करने के लिए इंजीनियर है, विशेष रूप से SiC-to-SiC और SiC-to-Si बंधन के लिए।यह 12 इंच तक के वेफर आकारों को समायोजित करता हैयह प्रणाली कमरे के तापमान और हाइड्रोफिलिक बॉन्डिंग का समर्थन करती है, जिससे यह थर्मल रूप से संवेदनशील अनुप्रयोगों के लिए आदर्श है।उच्च सटीकता वाली ऑप्टिकल संरेखण प्रणाली के साथ सब-माइक्रोन परिशुद्धता के साथ, यह वेफर की सतह पर लगातार बंधन सुनिश्चित करता है। उपकरण में नुस्खा प्रबंधन के साथ एक प्रोग्राम करने योग्य नियंत्रण इंटरफ़ेस शामिल है, जिससे उपयोगकर्ताओं को बंधन दबाव, अवधि,और वैकल्पिक हीटिंग प्रोफाइलउच्च वैक्यूम कक्ष डिजाइन कणों के संदूषण को कम करता है और बंधन की गुणवत्ता में सुधार करता है, जबकि सुरक्षा सुविधाएं जैसे कि अति-तापमान संरक्षण, इंटरलॉक,और आपातकालीन बंद स्थिर और सुरक्षित संचालन सुनिश्चितइसकी मॉड्यूलर डिजाइन उच्च थ्रूपुट उत्पादन वातावरण के लिए स्वचालित वेफर हैंडलिंग सिस्टम के साथ एकीकरण को भी सक्षम करती है।

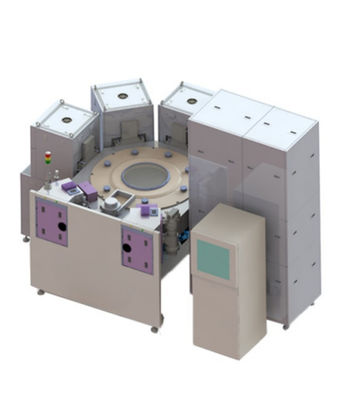

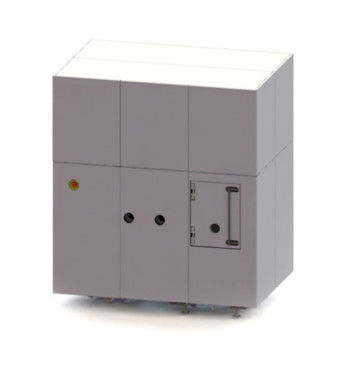

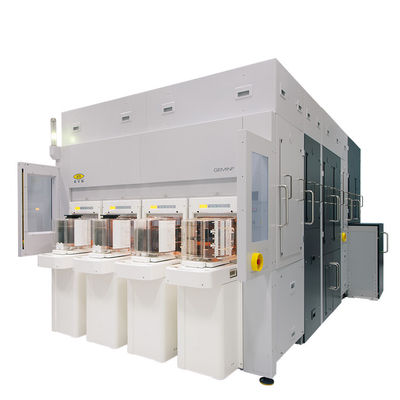

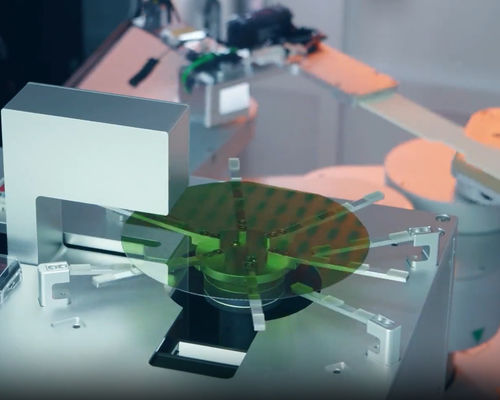

फोटो

संगत सामग्री

असली मामला--6 इंच SiC-SiC

(6 इंच के SiC-to-SiC वेफर बॉन्डिंग विनिर्माण के लिए मुख्य प्रक्रिया चरण)

(सीआईसी मोस्फेट चैनल क्षेत्र का क्रॉस-सेक्शनल हाई-रिज़ॉल्यूशन ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोपी (एचआरटीईएम) एपिटेक्सियल लेयर के साथ 6-इंच इंजीनियर सब्सट्रेट पर निर्मित)

6 इंच के वेफर पर निर्मित उपकरणों के IGSS वितरण मानचित्र (हरा संकेत देता है पास; प्रतिफल चित्र a में 90% और चित्र b में 70% है)

आवेदन

• SiC पावर डिवाइस पैकेजिंग

• व्यापक बैंडगैप अर्धचालकों का अनुसंधान एवं विकास

• उच्च तापमान, उच्च आवृत्ति इलेक्ट्रॉनिक मॉड्यूल की विधानसभा

• एमईएमएस और सेंसर वेफर स्तर पैकेजिंग

• सीआई, नीलम या हीरे के सब्सट्रेट से युक्त हाइब्रिड वेफर एकीकरण

प्रश्न और उत्तर

प्रश्न 1: कमरे के तापमान पर सीआईसी को जोड़ने का मुख्य लाभ क्या है?
A:यह थर्मल तनाव और सामग्री के विरूपण से बचाता है, जो कि SiC जैसे भंगुर या असंगत थर्मल विस्तार सब्सट्रेट के लिए महत्वपूर्ण है।

प्रश्न 2: क्या इस उपकरण का प्रयोग अस्थायी बंधन के लिए किया जा सकता है?
A:जबकि यह इकाई स्थायी बंधन में माहिर है, अनुरोध पर अस्थायी बंधन कार्यक्षमता के साथ एक संस्करण उपलब्ध है।

प्रश्न 3: उच्च परिशुद्धता वाले वेफर्स के लिए आप संरेखण कैसे सुनिश्चित करते हैं?
A:यह प्रणाली उप-माइक्रोन रिज़ॉल्यूशन और ऑटो-सहीकरण एल्गोरिदम के साथ ऑप्टिकल संरेखण का उपयोग करती है।
