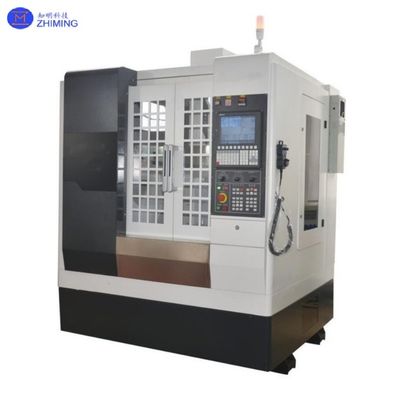

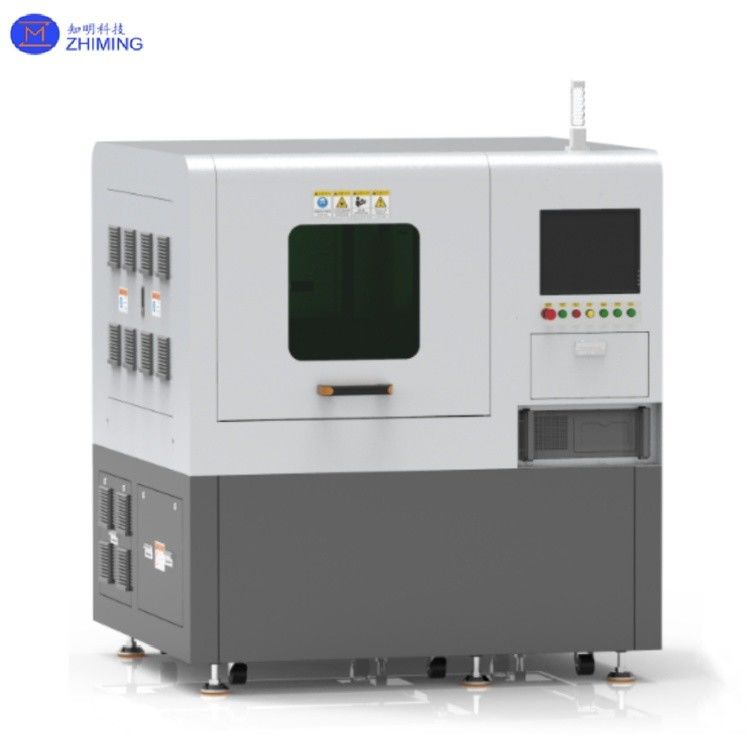

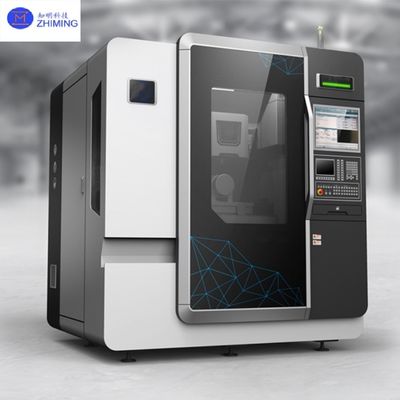

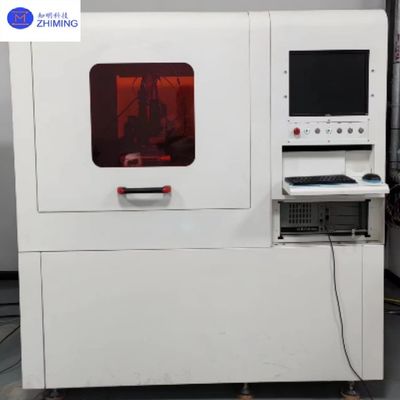

सर्मेट सिलिकॉन कार्बाइड की कठोर और भंगुर सामग्री को संसाधित करने के लिए माइक्रोफ्लुइडिक लेजर उपकरण प्रौद्योगिकी का उपयोग किया जाता है
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 2 |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| काउंटरटॉप वॉल्यूम:: | 300*300*150 | स्थिति सटीकता μM:: | +/- 5 |
|---|---|---|---|
| बार -बार स्थिति सटीकता μM:: | +/-2 | संख्यात्मक नियंत्रण प्रकार:: | DPSS ND: YAG |
| प्रमुखता देना: | भंगुर माइक्रोफ्लुइडिक लेजर उपकरण,हार्ड माइक्रोफ्लुइडिक लेजर उपकरण,सर्मेट सिलिकॉन कार्बाइड माइक्रोफ्लुइडिक लेजर उपकरण |
||
उत्पाद विवरण
उत्पाद का परिचय
माइक्रोजेट लेजर उपकरण एक क्रांतिकारी परिशुद्धता मशीनिंग प्रणाली है जो थर्मल क्षति मुक्त प्राप्त करता है,उच्च-ऊर्जा वाले लेजर बीम को माइक्रोन स्केल तरल जेट से जोड़कर उच्च परिशुद्धता वाली सामग्री प्रसंस्करणयह तकनीक विशेष रूप से अर्धचालक विनिर्माण के लिए उपयुक्त है, जो महत्वपूर्ण प्रक्रियाओं जैसे कि SiC/GaN वेफर काटने, TSV ड्रिलिंग और उप-माइक्रोन सटीकता (0.5-5μm)पारंपरिक प्रसंस्करण के कारण किनारे और गर्मी प्रभावित क्षेत्रों (HAZ<1μm) को समाप्त करते हुए।इसकी अनूठी तरल मार्गदर्शन तंत्र न केवल मशीनिंग स्वच्छता सुनिश्चित करता है (वर्ग 100 मानकों के अनुरूप), लेकिन 15% से अधिक की उपज में भी सुधार करता है, और अब तीसरी पीढ़ी के अर्धचालक और 3 डी चिप निर्माण के लिए मुख्य उपकरण है।
विशेषताएं और फायदे
· उच्च परिशुद्धता और दक्षताः माइक्रोजेट लेजर तकनीक लेजर बीम को फोकस करने के बाद उच्च गति वाले जल जेट में जोड़कर सटीक काटने और प्रसंस्करण को प्राप्त करती है।पारंपरिक लेजर प्रसंस्करण में थर्मल क्षति और सामग्री विरूपण की समस्याओं से बचनेउच्च परिशुद्धता और सतह खत्म सुनिश्चित करने के लिए प्रसंस्करण क्षेत्र के ठंडा बनाए रखते हुए।
· कोई सामग्री क्षति और गर्मी प्रभावित क्षेत्र नहींः यह तकनीक लगभग कोई गर्मी प्रभावित क्षेत्र या सूक्ष्म संरचना परिवर्तन बनाने के लिए पानी जेट शीतलन क्षमताओं का उपयोग करती है,जबकि ablative मलबे को हटाने और सतहों को साफ रखने.
विभिन्न सामग्रियों के लिए उपयुक्तः धातु, सिरेमिक, कम्पोजिट सामग्री, हीरे, सिलिकॉन कार्बाइड और अन्य कठोर और भंगुर सामग्री,विशेष रूप से मिमी तक की काटने की मोटाई में उत्कृष्ट प्रदर्शन.
लचीलापन और सुरक्षा:मशीन कई ऑपरेशन मोड (जैसे 3-अक्ष या 5-अक्ष) का समर्थन करती है और प्रसंस्करण दक्षता और सुरक्षा में सुधार के लिए एक दृश्य पहचान प्रणाली और ऑटोफोकस फ़ंक्शन से लैस है
·पर्यावरण संरक्षण और ऊर्जा की बचतः पारंपरिक लेजर प्रसंस्करण विधियों की तुलना में, माइक्रोजेट लेजर तकनीक सामग्री की हानि और ऊर्जा की खपत को कम करती है।हरित विनिर्माण की अवधारणा के अनुरूप.
विनिर्देश
| काउंटरटॉप वॉल्यूम | 300*300*150 | 400*400*200 |
| रैखिक अक्ष XY | रैखिक मोटर रैखिक मोटर | रैखिक मोटर रैखिक मोटर |
| रैखिक अक्ष Z | 150 | 200 |
| पोजिशनिंग सटीकता μm | +/-5 | +/-5 |
| पुनरावर्ती स्थिति की सटीकता μm | +/-2 | +/-2 |
| त्वरण G | 1 | 0.29 |
| संख्यात्मक नियंत्रण | 3 अक्ष /3+1 अक्ष /3+2 अक्ष | 3 अक्ष /3+1 अक्ष /3+2 अक्ष |
| संख्यात्मक नियंत्रण प्रकार | डीपीएसएस Nd:YAG | डीपीएसएस Nd:YAG |
| तरंग दैर्ध्य nm | 532/1064 | 532/1064 |
| नाममात्र शक्ति W | 50/100/200 | 50/100/200 |
| पानी का जेट | 40-100 | 40-100 |
| नोजल दबाव पट्टी | 50-100 | 50-600 |
| आयाम (मशीन उपकरण) (चौड़ाई * लंबाई * ऊंचाई) मिमी | 1445*1944*2260 | 1700*1500*2120 |
| आकार (नियंत्रण कैबिनेट) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| वजन (उपकरण) T | 2.5 | 3 |
| वजन (नियंत्रण कैबिनेट) किलो | 800 | 800 |
| प्रसंस्करण क्षमता |
सतह की कठोरता Ra≤1.6um खोलने की गति ≥1.25mm/s परिधि काटना ≥6mm/s रैखिक काटने की गति ≥ 50 मिमी/सेकंड |
सतह की कठोरता Ra≤1.2um खोलने की गति ≥1.25mm/s परिधि काटना ≥6mm/s रैखिक काटने की गति ≥ 50 मिमी/सेकंड |
|
गैलियम नाइट्राइड क्रिस्टल, अल्ट्रा-वाइड बैंड गैप सेमीकंडक्टर सामग्री (हीरा/गैलियम ऑक्साइड), एयरोस्पेस विशेष सामग्री, LTCC कार्बन सिरेमिक सब्सट्रेट, फोटोवोल्टिक,स्किन्टिलेटर क्रिस्टल और अन्य सामग्रियों का प्रसंस्करण. नोटः प्रसंस्करण क्षमता सामग्री की विशेषताओं के आधार पर भिन्न होती है |
||
कार्य सिद्धांत
आवेदन
1एयरोस्पेस और अर्धचालक: एयरोस्पेस विशेष सामग्री की प्रसंस्करण समस्याओं को हल करने के लिए सिलिकॉन कार्बाइड बैंगट काटने, गैलियम नाइट्राइड एकल क्रिस्टल काटने आदि के लिए उपयोग किया जाता है।
2चिकित्सा उपकरण: उच्च जैव संगतता और निम्न पोस्ट-प्रोसेसिंग आवश्यकताओं के साथ उच्च गुणवत्ता वाले चिकित्सा उपकरण भागों, जैसे प्रत्यारोपण, कैथेटर, स्केल्पेल आदि के सटीक मशीनिंग के लिए उपयोग किया जाता है।
3उपभोक्ता इलेक्ट्रॉनिक्स और एआर उपकरणः एआर लेंस प्रसंस्करण में उच्च परिशुद्धता काटने और पतली प्राप्त करें, और सिलिकॉन कार्बाइड लेंस जैसी नई सामग्रियों के बड़े पैमाने पर अनुप्रयोग को बढ़ावा दें।
4औद्योगिक विनिर्माणः धातु, सिरेमिक, कम्पोजिट सामग्री, जटिल भागों जैसे घड़ी के भागों, इलेक्ट्रॉनिक घटकों आदि में व्यापक रूप से उपयोग किया जाता है।
प्रश्न और उत्तर
1प्रश्न: माइक्रोजेट लेजर तकनीक क्या है?
उत्तर: माइक्रोजेट लेजर तकनीक अल्ट्रा-स्वच्छ, उच्च-सटीक सामग्री प्रसंस्करण को सक्षम करने के लिए तरल शीतलन के साथ लेजर परिशुद्धता को जोड़ती है।
2प्रश्न: अर्धचालक विनिर्माण में माइक्रोजेट लेजर के क्या लाभ हैं?
उत्तर: यह सीआईसी और गैएन वेफर्स जैसी नाजुक सामग्री को काटते/बोतने के दौरान थर्मल क्षति और चिपिंग को समाप्त करता है।
