सफीर फाइबर ऑप्टिक केबल अत्यधिक वातावरण के लिए उच्च-समय प्रतिरोधी एकल-क्रिस्टल Al2O3 फाइबर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | ZMSH |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 2 |
|---|---|
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| क्रिस्टल ओरिएंटेशन: | सी-अक्ष संरेखित | Melting Point: | 2072°C |
|---|---|---|---|
| Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
| प्रमुखता देना: | चरम परिवेश नीलमणि फाइबर ऑप्टिक केबल,सफीर फाइबर ऑप्टिक केबल,तापमान प्रतिरोधी नीलमणि फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण
उत्पाद का परिचय

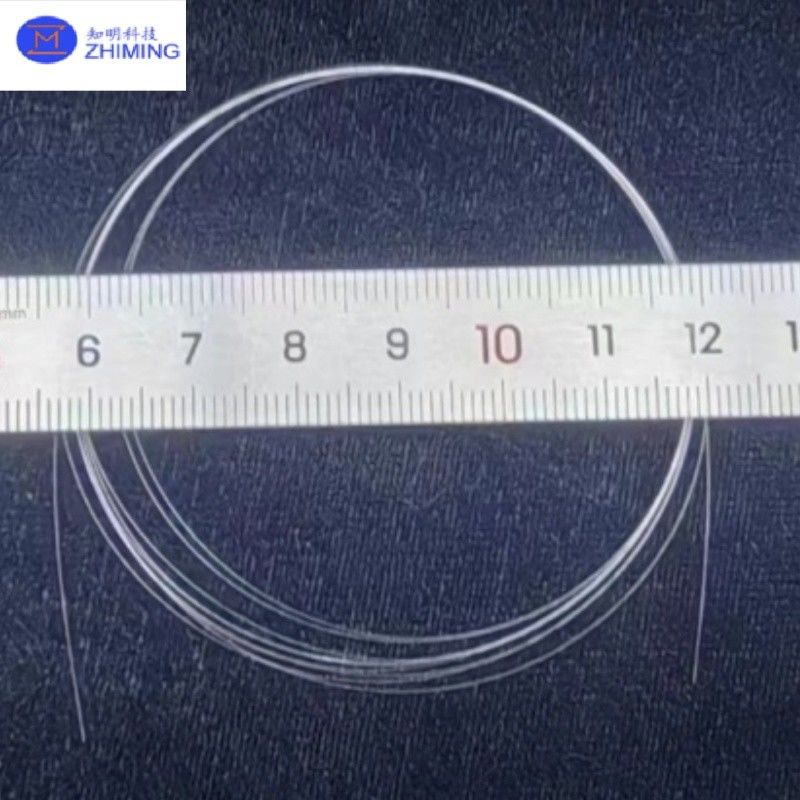

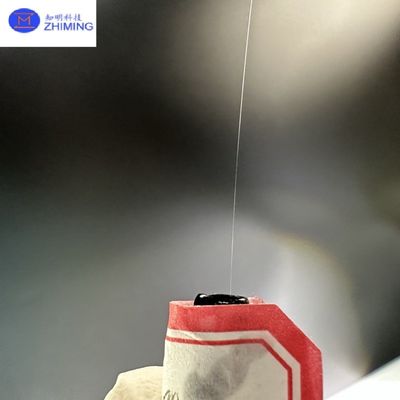

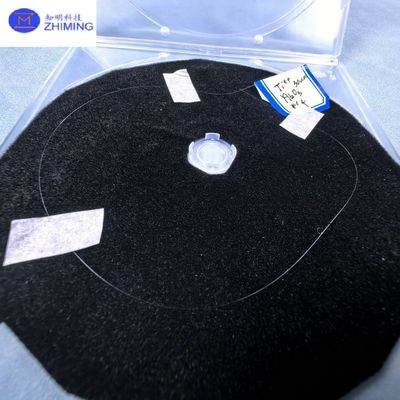

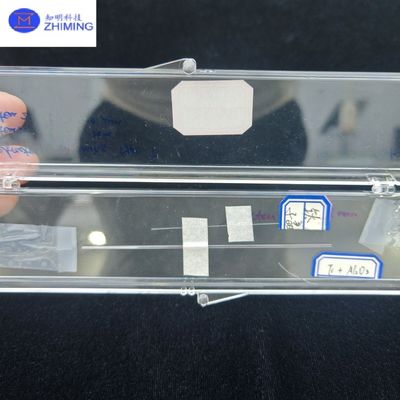

नीलम, अर्थात एकल क्रिस्टल एल्यूमीनियम ऑक्साइड (Al203) उच्च यांत्रिक शक्ति, रासायनिक संक्षारण प्रतिरोध और अच्छी थर्मल चालकता वाली सामग्री है, जिसका पिघलने का बिंदु 2072°C तक होता है।ZMSH 75~500um के व्यास के साथ नीलमणि ऑप्टिकल फाइबर प्रदान कर सकता है, और कॉपर ऑप्टिकल फाइबर वैकल्पिक हैं। कॉपर ऑप्टिकल फाइबर ऑप्टिकल फाइबर की लचीलापन का त्याग किए बिना उच्च प्रकाश संचरण ऊर्जा सुनिश्चित कर सकते हैंः100um से अधिक व्यास वाले ऑप्टिकल फाइबर के लिए, पीटीएफई आस्तीन या ऑप्टिकल फाइबर कनेक्टर वैकल्पिक हैं, और अन्य प्रकार के ऑप्टिकल फाइबर वैकल्पिक हैं, जैसे कि एआई203-डोप्ड, YAG-डोप्ड, और YAG-डोप्ड ऑप्टिकल फाइबर।
सफीर ऑप्टिकल फाइबर का कार्य सिद्धांत
सफीर ऑप्टिकल फाइबर अपने अद्वितीय सामग्री गुणों और ऑप्टिकल तंत्र का लाभ उठाते हैं ताकि चरम वातावरण में कुशल प्रकाश संकेत संचरण संभव हो सके। मूल सिद्धांत नीचे उल्लिखित हैंः
सामग्री और निर्माण
उच्च शुद्धता वाला नीलम: 2072°C पर पिघलता है, संक्षारण/विकिरण का प्रतिरोध करता है, और चरम तापमान (-269°C से 1900°C) का सामना करता है।
एलएचपीजी निर्माणः लेजर से निर्मित फाइबर (75 ¢ 500 μm) कम से कम ऑप्टिकल हानि के लिए वायु-कप्पे के साथ।
ऑप्टिकल तंत्र
TIR: उच्च अपवर्तन सूचकांक (~1.76) कोर प्रकाश को कुशलता से पकड़ता है (NA 1.4) ।
उच्च शक्ति वाले लेजर संचरण के लिए निकट-IR में कम मंदताः 0.5 ∼ 1.0 dB/m.
मुख्य लाभ
यांत्रिक शक्तिः 2200 एमपीए तन्यता शक्ति, सिलिका से बेहतर है।
पर्यावरणीय लचीलापनः वैक्यूम, विकिरण (100 kGy γ-ray) और रासायनिक संपर्क में स्थिर।
प्रदर्शन विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| क्रिस्टल अभिविन्यास | सी-अक्ष संरेखित |
| पिघलने का बिंदु | 2072°C |
| तन्य शक्ति | 2200 एमपीए |
| लेजर क्षति की सीमा | 1.3 kJ/cm2 @ 3μm तरंग दैर्ध्य |
| संख्यात्मक एपर्चर (NA) | 0.45 (300μm फाइबर, 1 मीटर लंबाई) |
| कमजोरी | 0.5-1.0 dB/m (Near-IR बैंड, 300μm फाइबर) |

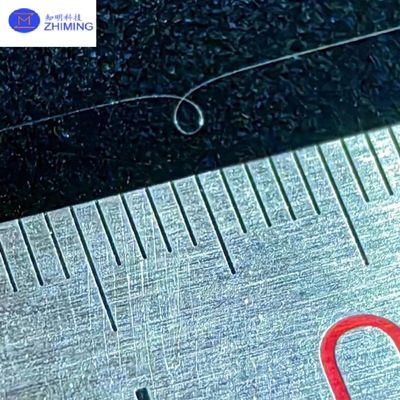

| झुकने का नुकसान | 3% @ φ3cm लूप (100μm फाइबर) |
आवेदन
1अल्ट्रा-हाई-टेम्प इंडस्ट्रियल सेंसिंग
-
पिघले हुए धातुओं के स्तर की निगरानी
-
जेट इंजनों में वास्तविक समय में दहन का निदान
2गहरे अंतरिक्ष ऑप्टिकल प्रणाली
-
शुक्र लैंडरों के लिए संक्षारण प्रतिरोधी डेटा लिंक
-
परमाणु चालित अंतरिक्ष यान में विकिरण-कठोर संकेत प्रसारण
3उन्नत चिकित्सा समाधान
-
उच्च शक्ति वाले लेजर एब्लेशन सर्जिकल जांच
-
माइक्रो-एंडोस्कोप के लिए मल्टीस्पेक्ट्रल इमेजिंग बंडल
4चरम वैज्ञानिक अनुसंधान
-
संलयन रिएक्टरों में प्लाज्मा निदान
-
अति-उच्च दबाव के तहत इन-सिटू स्पेक्ट्रल विश्लेषण (DAC अनुप्रयोग)
प्रश्न और उत्तर
प्रश्न 1: सिलिका फाइबर के मुकाबले मुख्य फायदे?
उत्तर: 1600°C पर 500+ घंटों तक लगातार काम करता है (सिलिका की 400°C/1hr सीमा के विपरीत) 10 गुना अधिक विकिरण प्रतिरोध के साथ, इसे परमाणु/अंतरिक्ष अनुप्रयोगों के लिए आदर्श बनाता है।
प्रश्न 2: नीलमणि की भंगुरता को कैसे संबोधित किया जाता है?
A: स्वामित्व वाली ग्रेडिएंट इंटरफेस तकनीक विशेषताएंः
-
टाइटेनियम मिश्र धातु तनाव राहत परत (माइक्रोबेंडिंग नुकसान को रोकता है)
-
नैनोस्केल सतह चमकाने (दोष घनत्व <0.1/cm2)
